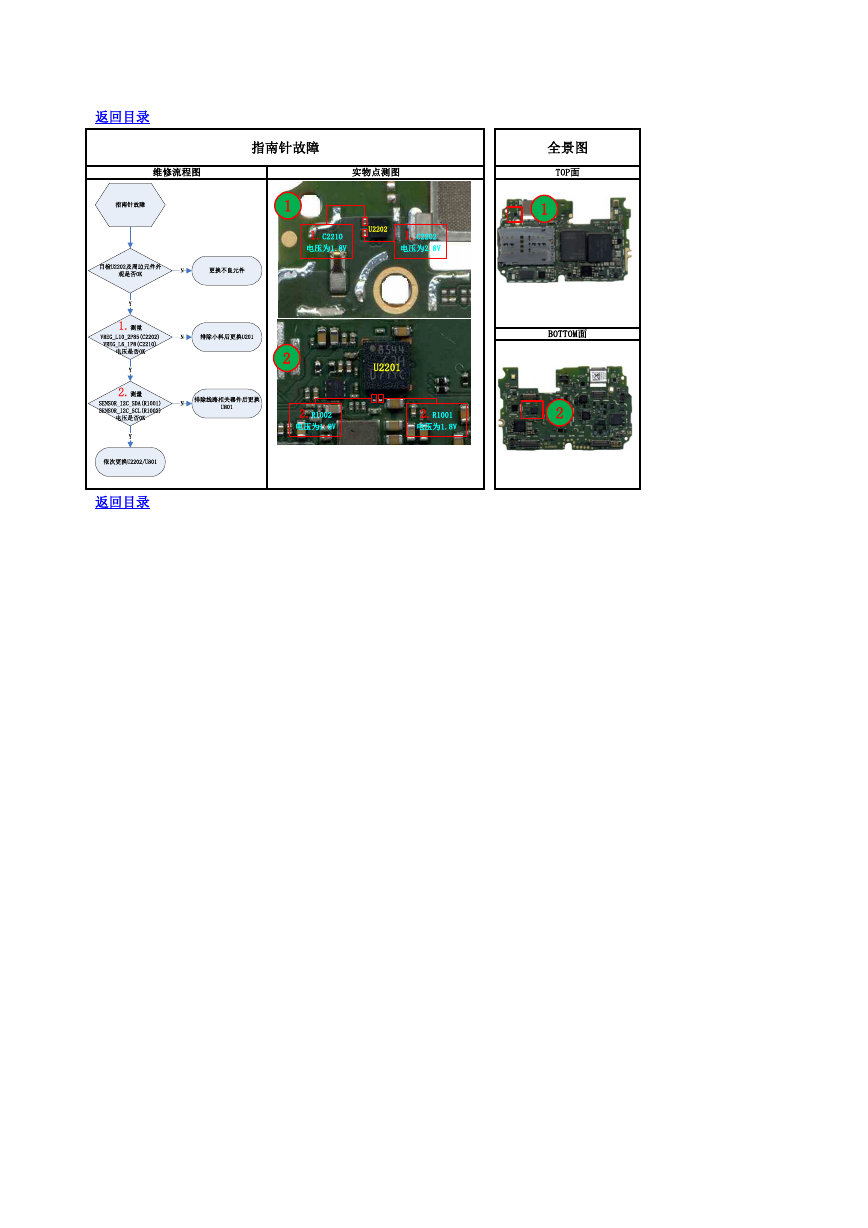

返回目录 指南针故障 维修流程图 实物点测图 1.C2210 电压为1.8V U2202 1.C2202 电压为2.8V 1 2 返回目录 全景图 TOP面 1 BOTTOM面 U2201 2.R1002 电压为1.8V 2.R1001 电压为1.8V 2 指南针故障目检U2202及周边元件外观是否OK1.测量 VREG_L10_2P85(C2202)VREG_L6_1P8(C2210)电压是否OKY2.测量 SENSOR_I2C_SDA(R1001) SENSOR_I2C_SCL(R1002) 电压是否OKY依次更换U2202/U801YN更换不良元件N排除小料后更换U201N排除线路相关器件后更换U801
