华为G9青春版 故障维修指导 接近光故障.pdf

发布时间：2022-03-29 发布人：admin 分类：说明书 资料大小：0.12M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

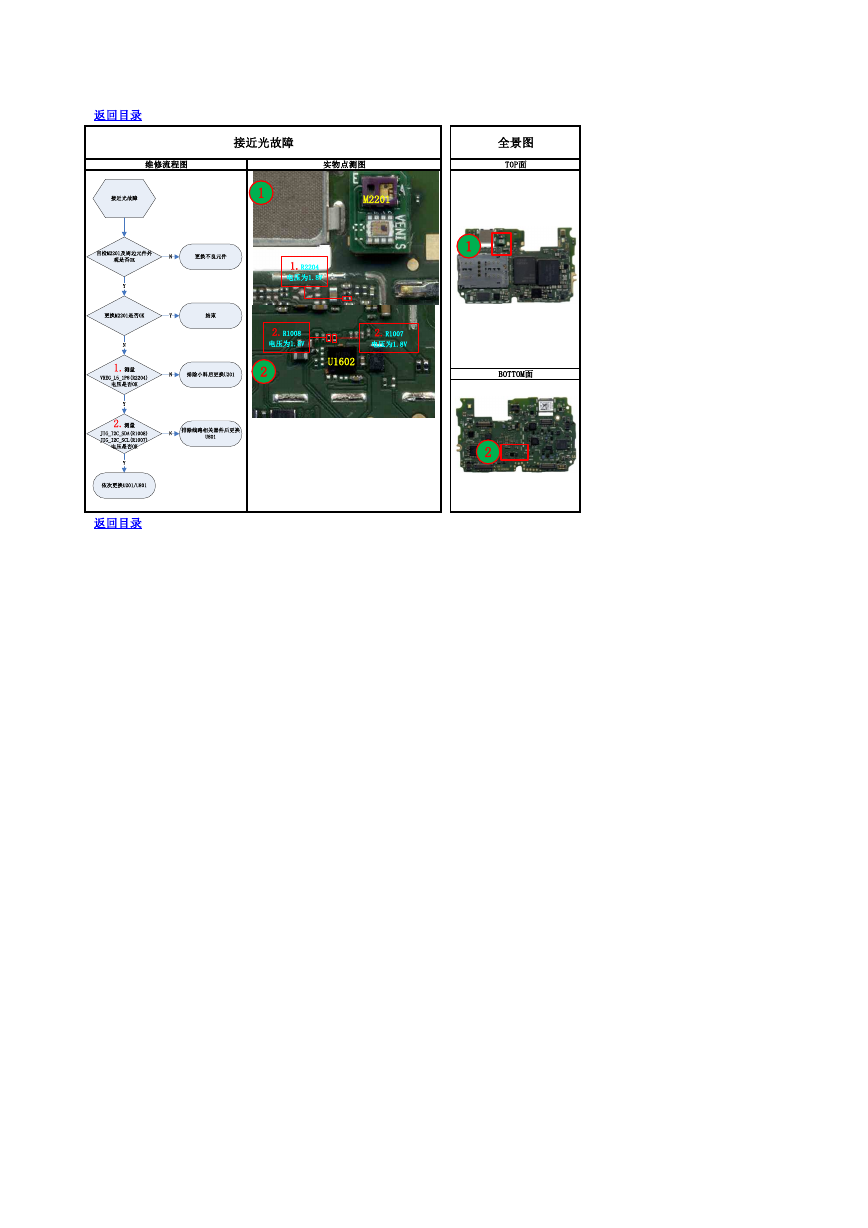

    返回目录 接近光故障 维修流程图 实物点测图 全景图 TOP面 M2201 1 1.R2204 电压为1.8V 2.R1008 电压为1.8V 2.R1007 电压为1.8V U1602 1 2 BOTTOM面 2 返回目录 接近光故障目检M2201及周边元件外观是否OK更换M2201是否OKN1.测量 VREG_L5_1P8(R2204) 电压是否OKYYN更换不良元件Y结束N排除小料后更换U2012.测量 JIG_I2C_SDA(R1008) JIG_I2C_SCL(R1007) 电压是否OK排除线路相关器件后更换U801NY依次更换U201/U801
