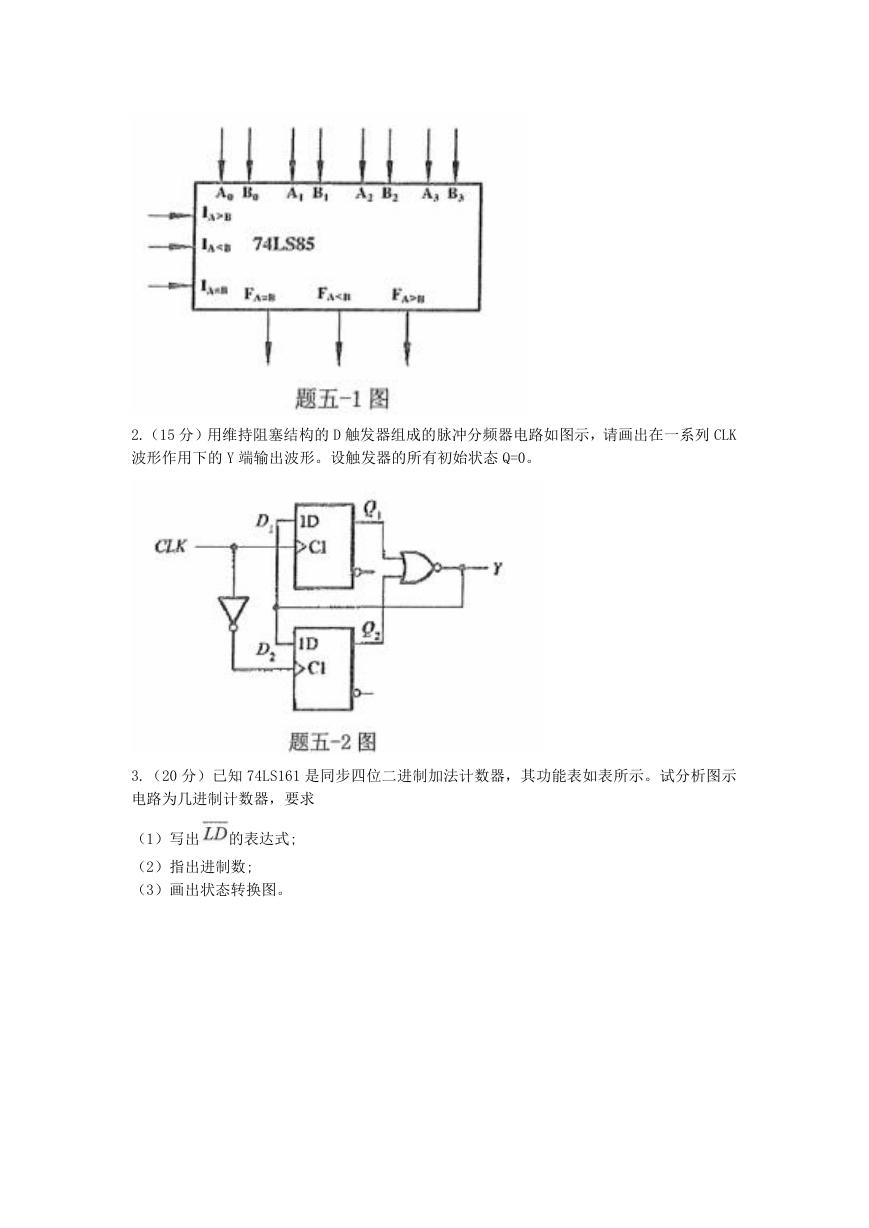

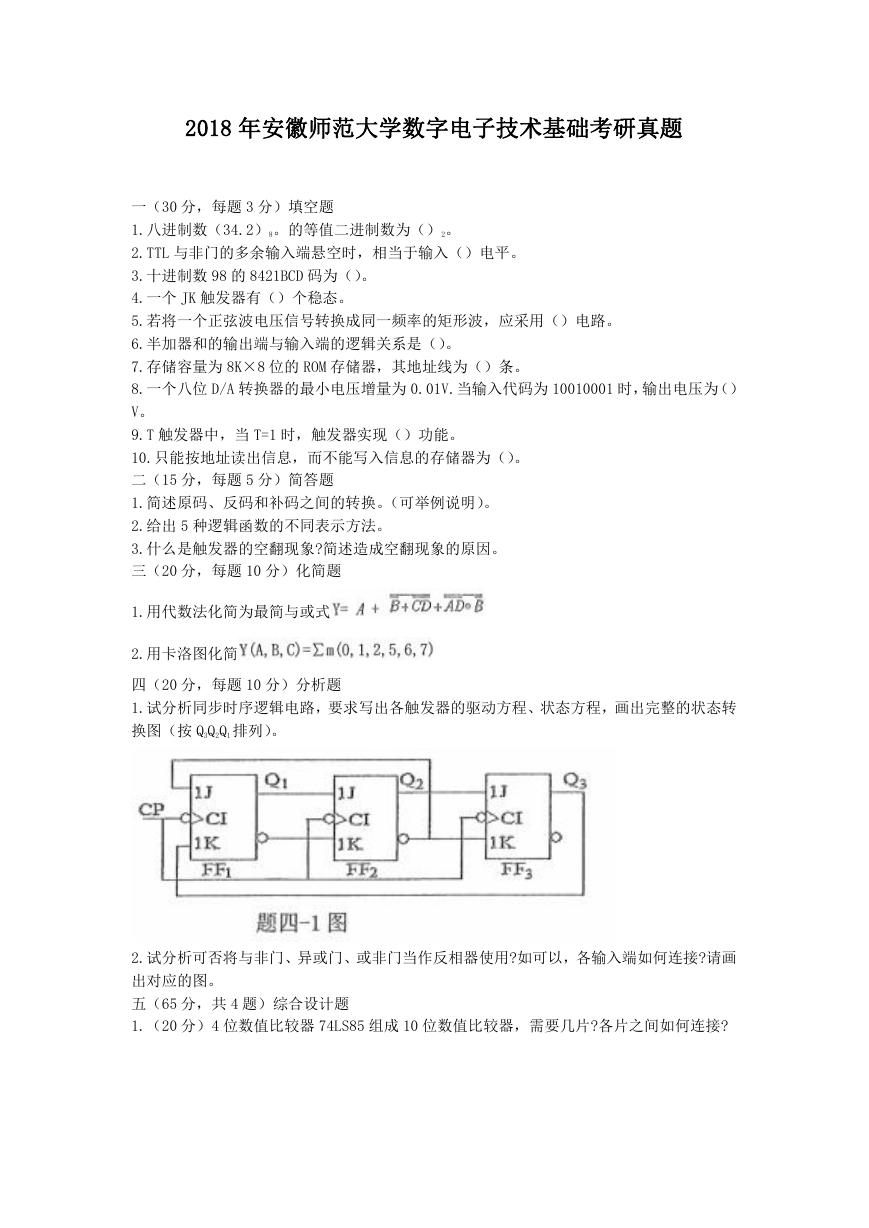

2018 年安徽师范大学数字电子技术基础考研真题一（30 分，每题 3 分）填空题 1.八进制数（34.2）8。的等值二进制数为（）2。 2.TTL 与非门的多余输入端悬空时，相当于输入（）电平。 3.十进制数 98 的 8421BCD 码为（）。 4.一个 JK 触发器有（）个稳态。 5.若将一个正弦波电压信号转换成同一频率的矩形波，应采用（）电路。 6.半加器和的输出端与输入端的逻辑关系是（）。 7.存储容量为 8K×8 位的 ROM 存储器，其地址线为（）条。 8.一个八位 D/A 转换器的最小电压增量为 0.01V.当输入代码为 10010001 时，输出电压为（） V。 9.T 触发器中，当 T=1 时，触发器实现（）功能。 10.只能按地址读出信息，而不能写入信息的存储器为（）。二（15 分，每题 5 分）简答题 1.简述原码、反码和补码之间的转换。（可举例说明）。 2.给出 5 种逻辑函数的不同表示方法。 3.什么是触发器的空翻现象?简述造成空翻现象的原因。三（20 分，每题 10 分）化简题 1.用代数法化简为最简与或式 2.用卡洛图化简四（20 分，每题 10 分）分析题 1.试分析同步时序逻辑电路，要求写出各触发器的驱动方程、状态方程，画出完整的状态转换图（按 Q3Q2Q1 排列）。 2.试分析可否将与非门、异或门、或非门当作反相器使用?如可以，各输入端如何连接?请画出对应的图。五（65 分，共 4 题）综合设计题 1.（20 分）4 位数值比较器 74LS85 组成 10 位数值比较器，需要几片?各片之间如何连接?

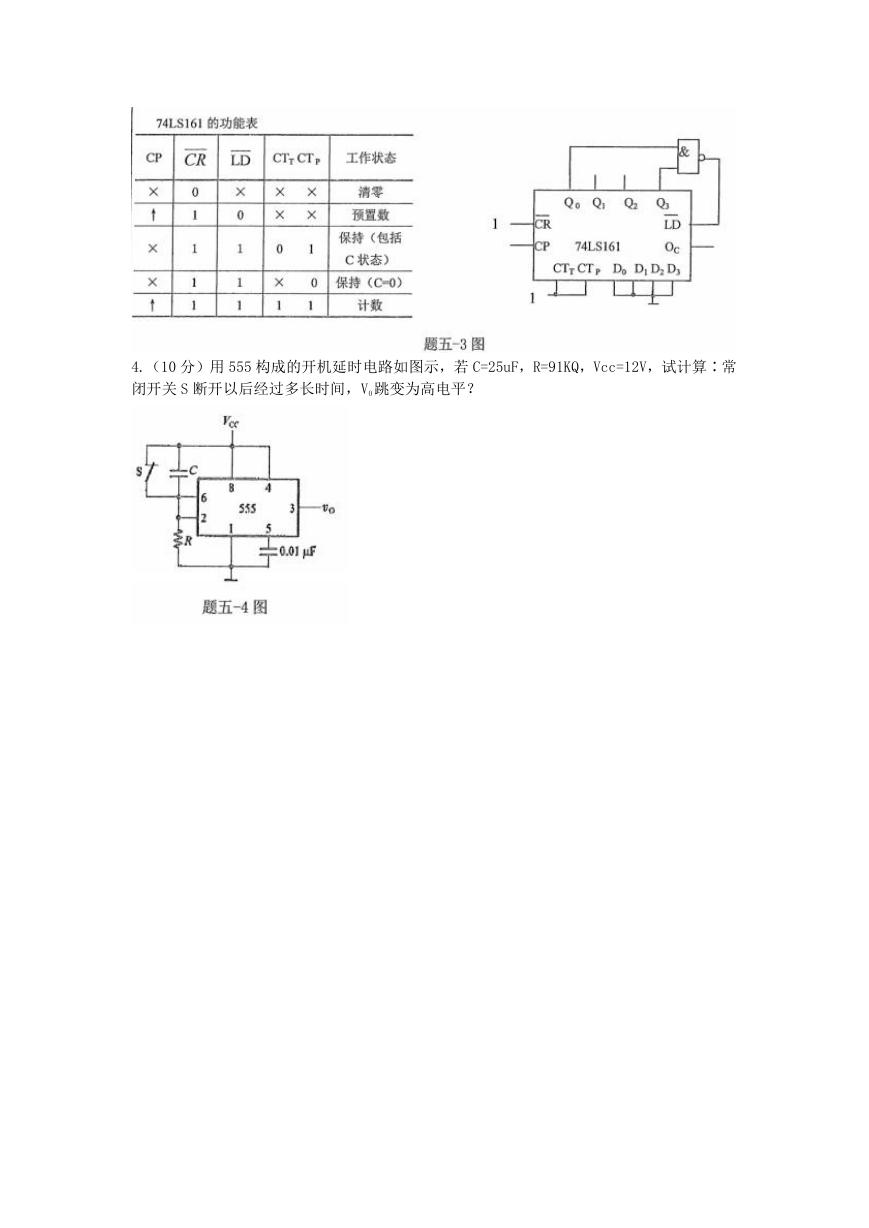

2.（15 分）用维持阻塞结构的 D 触发器组成的脉冲分频器电路如图示，请画出在一系列 CLK 波形作用下的 Y 端输出波形。设触发器的所有初始状态 Q=0。 3.（20 分）已知 74LS161 是同步四位二进制加法计数器，其功能表如表所示。试分析图示电路为几进制计数器，要求（1）写出的表达式; （2）指出进制数; （3）画出状态转换图。

4.（10 分）用 555 构成的开机延时电路如图示，若 C=25uF，R=91KQ，Vcc=12V，试计算∶常闭开关 S 断开以后经过多长时间，V0 跳变为高电平？
