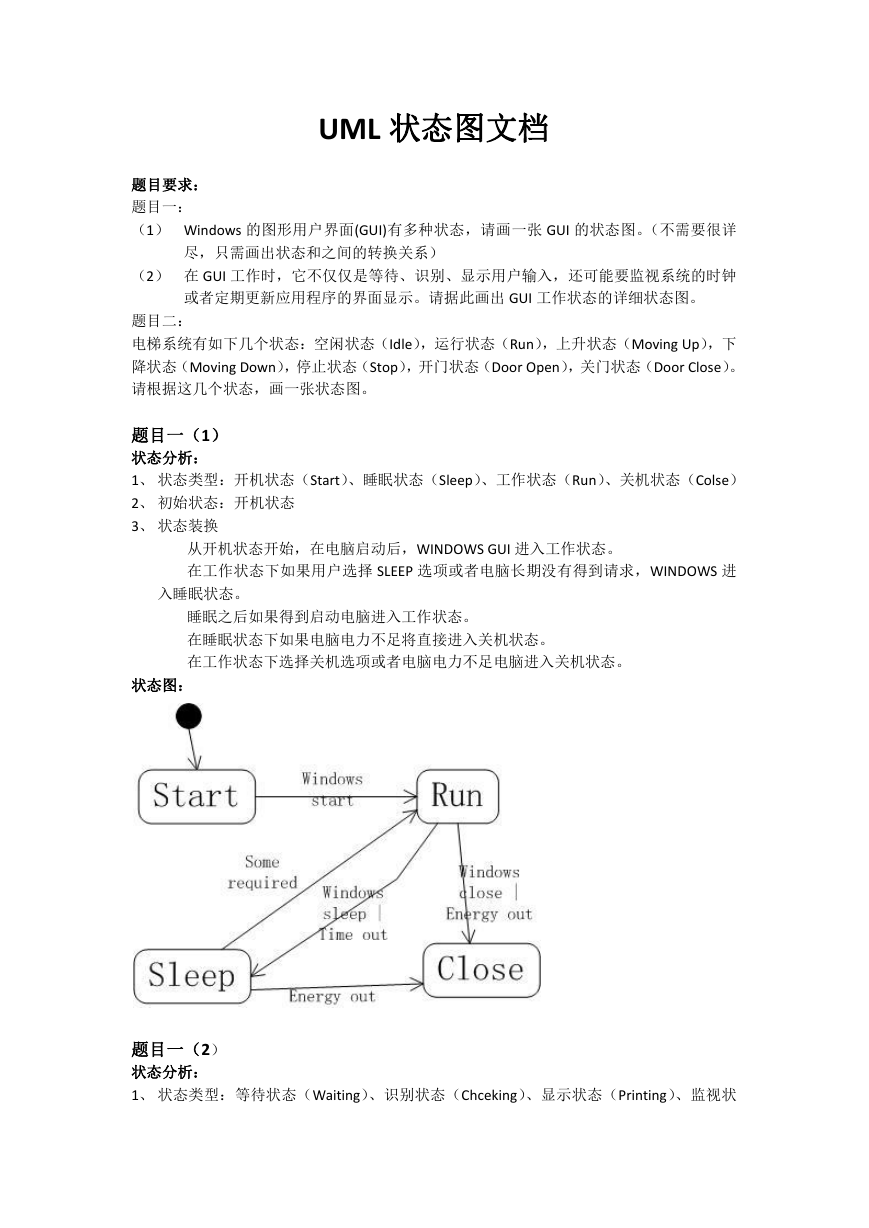

UML 状态图文档 题目要求： 题目一： （1） Windows 的图形用户界面(GUI)有多种状态，请画一张 GUI 的状态图。（不需要很详 尽，只需画出状态和之间的转换关系） （2） 在 GUI 工作时，它不仅仅是等待、识别、显示用户输入，还可能要监视系统的时钟 或者定期更新应用程序的界面显示。请据此画出 GUI 工作状态的详细状态图。 题目二： 电梯系统有如下几个状态：空闲状态（Idle），运行状态（Run），上升状态（Moving Up），下 降状态（Moving Down），停止状态（Stop），开门状态（Door Open），关门状态（Door Close）。 请根据这几个状态，画一张状态图。 题目一（1） 状态分析： 1、 状态类型：开机状态（Start）、睡眠状态（Sleep）、工作状态（Run）、关机状态（Colse） 2、 初始状态：开机状态 3、 状态装换 从开机状态开始，在电脑启动后，WINDOWS GUI 进入工作状态。 在工作状态下如果用户选择 SLEEP 选项或者电脑长期没有得到请求，WINDOWS 进 入睡眠状态。 睡眠之后如果得到启动电脑进入工作状态。 在睡眠状态下如果电脑电力不足将直接进入关机状态。 在工作状态下选择关机选项或者电脑电力不足电脑进入关机状态。 状态图： 题目一（2） 状态分析： 1、 状态类型：等待状态（Waiting）、识别状态（Chceking）、显示状态（Printing）、监视状 

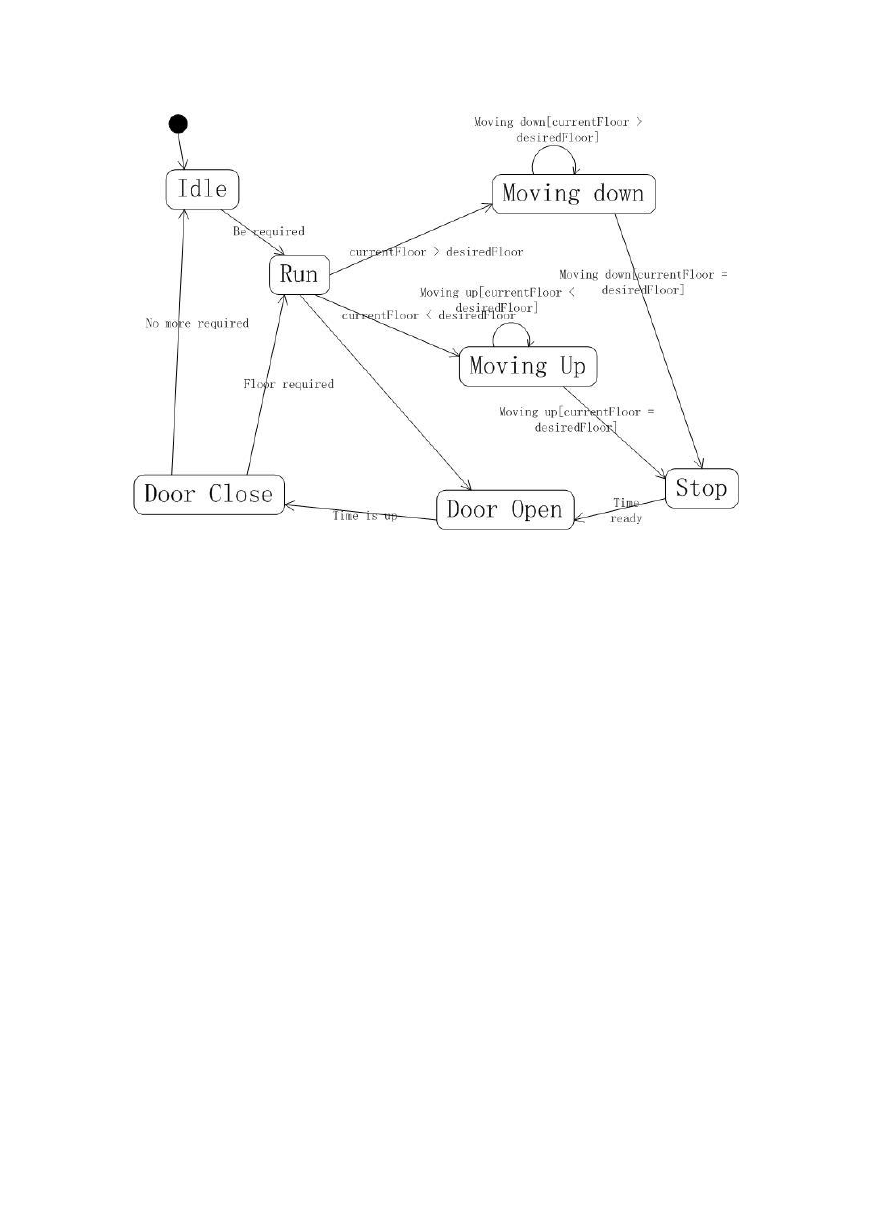

态（Overlooking）、更新状态（Updating） 2、 初始状态：等待状态 3、 状态转换 在等待状态下，接受用户输入即进入识别状态。 在识别成功后进入显示状态。 显示结束后系统进入等待状态。 在等待识别显示状态过程中，经过一段时间 GUI 都将进入监视状态或者更新状态检 查系统时钟。 在显示状态中，经过一段时间系统可以进入更新状态，定期更新应用程序的显示界 面。 无论是监视状态还是更新状态，在工作结束后都将回到原来进入的状态，即等待识 别显示状态或者显示状态。 状态图： 题目二 状态分析： 1、 状态类型：空闲状态（Idle），运行状态（Run），上升状态（Moving Up），下降状态（Moving Down），停止状态（Stop），开门状态（Door Open），关门状态（Door Close） 2、 初始状态：空闲状态（Idle） 3、 状态装换 从空闲状态开始，如果电梯被请求了，电梯进入运行状态。 运行过程中，如果期望楼层大于当前楼层，电梯上升，反之电梯下降。 在上升或者下降过程中，当期望楼层等于当前楼层时，电梯停止。 在经历一段时间等待后，电梯门开。 电梯门打开一段时间后，电梯门关闭。 若电梯没有任何请求，电梯进入空闲状态，有请求继续进入运行状态。 状态图：
