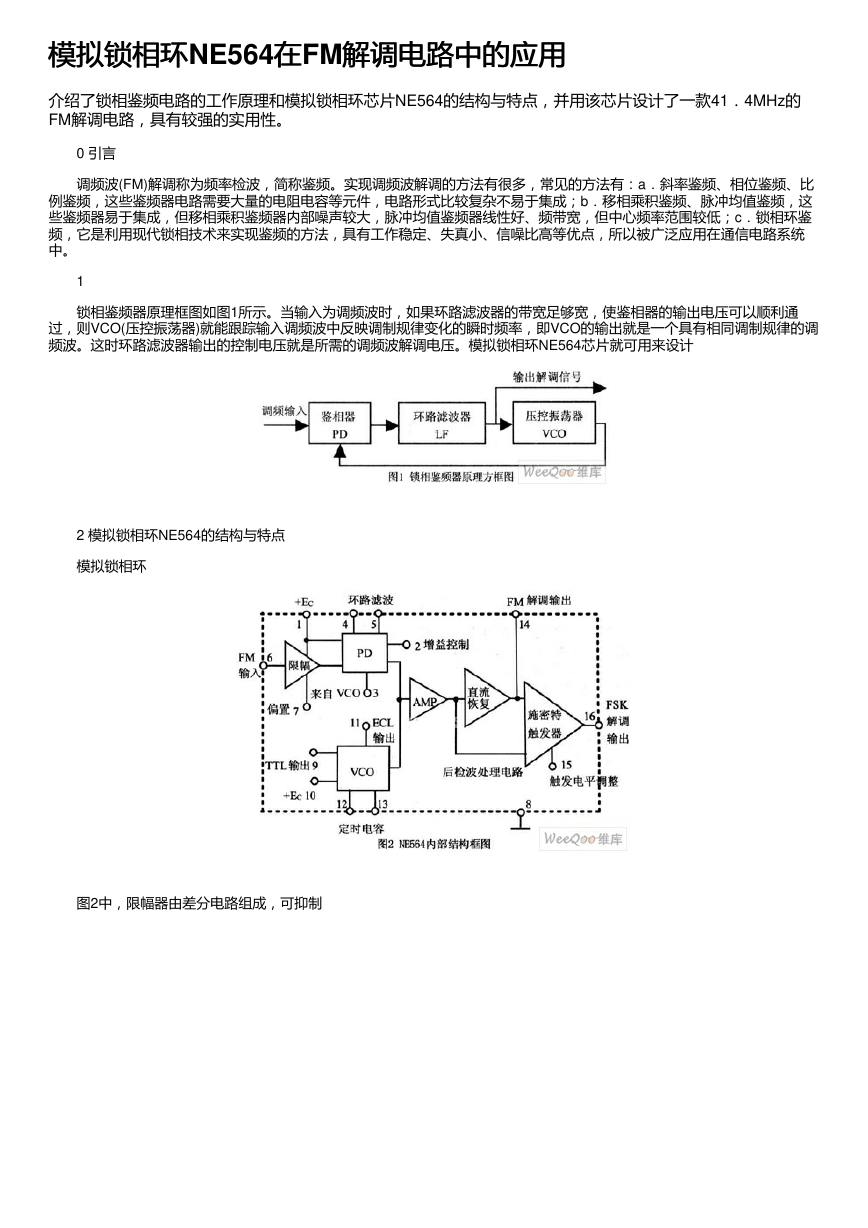

模拟锁相环NE564在在FM解调电路中的应用 模拟锁相环 解调电路中的应用 介绍了锁相鉴频电路的工作原理和模拟锁相环芯片NE564的结构与特点，并用该芯片设计了一款41．4MHz的 FM解调电路，具有较强的实用性。 　　0 引言 　　调频波(FM)解调称为频率检波，简称鉴频。实现调频波解调的方法有很多，常见的方法有：a．斜率鉴频、相位鉴频、比 例鉴频，这些鉴频器电路需要大量的电阻电容等元件，电路形式比较复杂不易于集成；b．移相乘积鉴频、脉冲均值鉴频，这 些鉴频器易于集成，但移相乘积鉴频器内部噪声较大，脉冲均值鉴频器线性好、频带宽，但中心频率范围较低；c．锁相环鉴 频，它是利用现代锁相技术来实现鉴频的方法，具有工作稳定、失真小、信噪比高等优点，所以被广泛应用在通信电路系统 中。 　　1 　　锁相鉴频器原理框图如图1所示。当输入为调频波时，如果环路滤波器的带宽足够宽，使鉴相器的输出电压可以顺利通 过，则VCO(压控振荡器)就能跟踪输入调频波中反映调制规律变化的瞬时频率，即VCO的输出就是一个具有相同调制规律的调 频波。这时环路滤波器输出的控制电压就是所需的调频波解调电压。模拟锁相环NE564芯片就可用来设计 　　2 模拟锁相环NE564的结构与特点 　　模拟锁相环 　　图2中，限幅器由差分电路组成，可抑制 

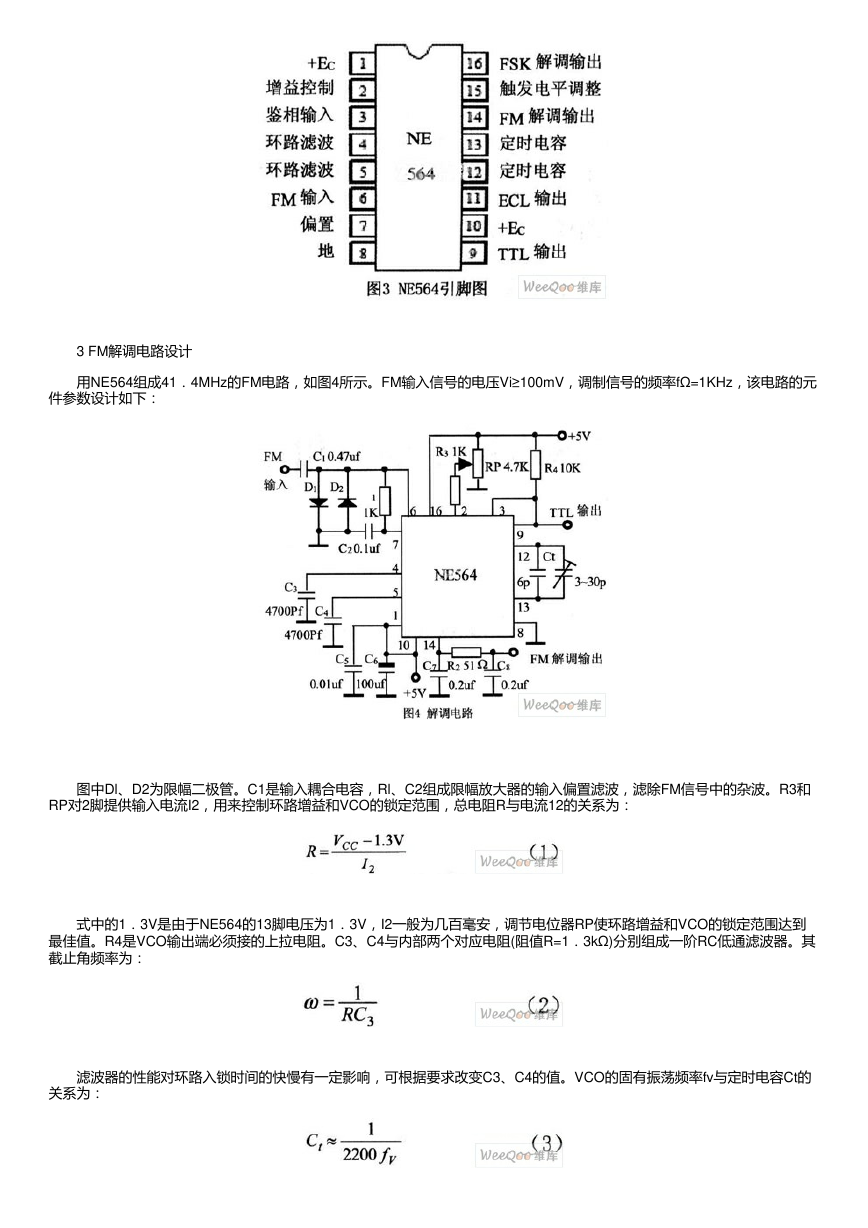

　　3 FM解调电路设计 　　用NE564组成41．4MHz的FM电路，如图4所示。FM输入信号的电压Vi≥100mV，调制信号的频率fΩ=1KHz，该电路的元 件参数设计如下： 　　图中Dl、D2为限幅二极管。C1是输入耦合电容，Rl、C2组成限幅放大器的输入偏置滤波，滤除FM信号中的杂波。R3和 RP对2脚提供输入电流I2，用来控制环路增益和VCO的锁定范围，总电阻R与电流12的关系为： 　　式中的1．3V是由于NE564的13脚电压为1．3V，I2一般为几百毫安，调节电位器RP使环路增益和VCO的锁定范围达到 最佳值。R4是VCO输出端必须接的上拉电阻。C3、C4与内部两个对应电阻(阻值R=1．3kΩ)分别组成一阶RC低通滤波器。其 截止角频率为： 　　滤波器的性能对环路入锁时间的快慢有一定影响，可根据要求改变C3、C4的值。VCO的固有振荡频率fv与定时电容Ct的 关系为： 

　　工作频率为41．4MHz时，由式(3)或振荡频率fv与Ct的关系曲线图5，得出Ct≈11pF，可用6pF和3／20pF电容并联使用。 C5和C6用来滤除电源中的高低频交流分量。C7、C8和R5组成π型滤波器，用来滤除输出信号中的谐波分量。 　　该电路通过调试，中心频率工作在41．4MHz，频偏可达1MHz以上，输出电压在O．4V以上。
