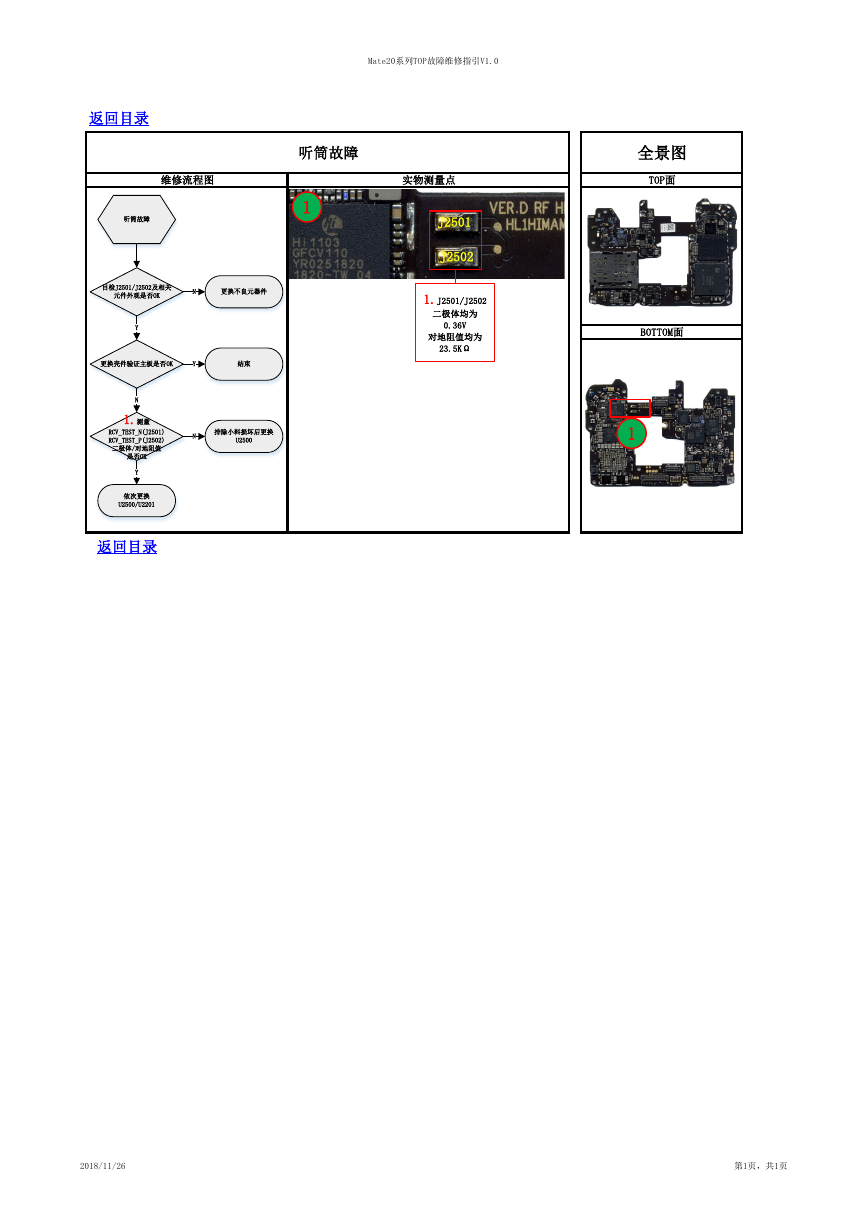

Mate20系列TOP故障维修指引V1.0 返回目录 听筒故障 维修流程图 实物测量点 全景图 TOP面 听筒故障 1 目检J2501/J2502及相关 元件外观是否OK N 更换不良元器件 Y 更换壳件验证主板是否OK Y 结束 N 排除小料损坏后更换 U2500 N 1.测量 RCV_TEST_N(J2501) RCV_TEST_P(J2502) 二极体/对地阻值 是否OK Y 依次更换 U2500/U2201 返回目录 J2501 J2502 1.J2501/J2502 二极体均为 0.36V 对地阻值均为 23.5KΩ BOTTOM面 1 2018/11/26 第1页，共1页
