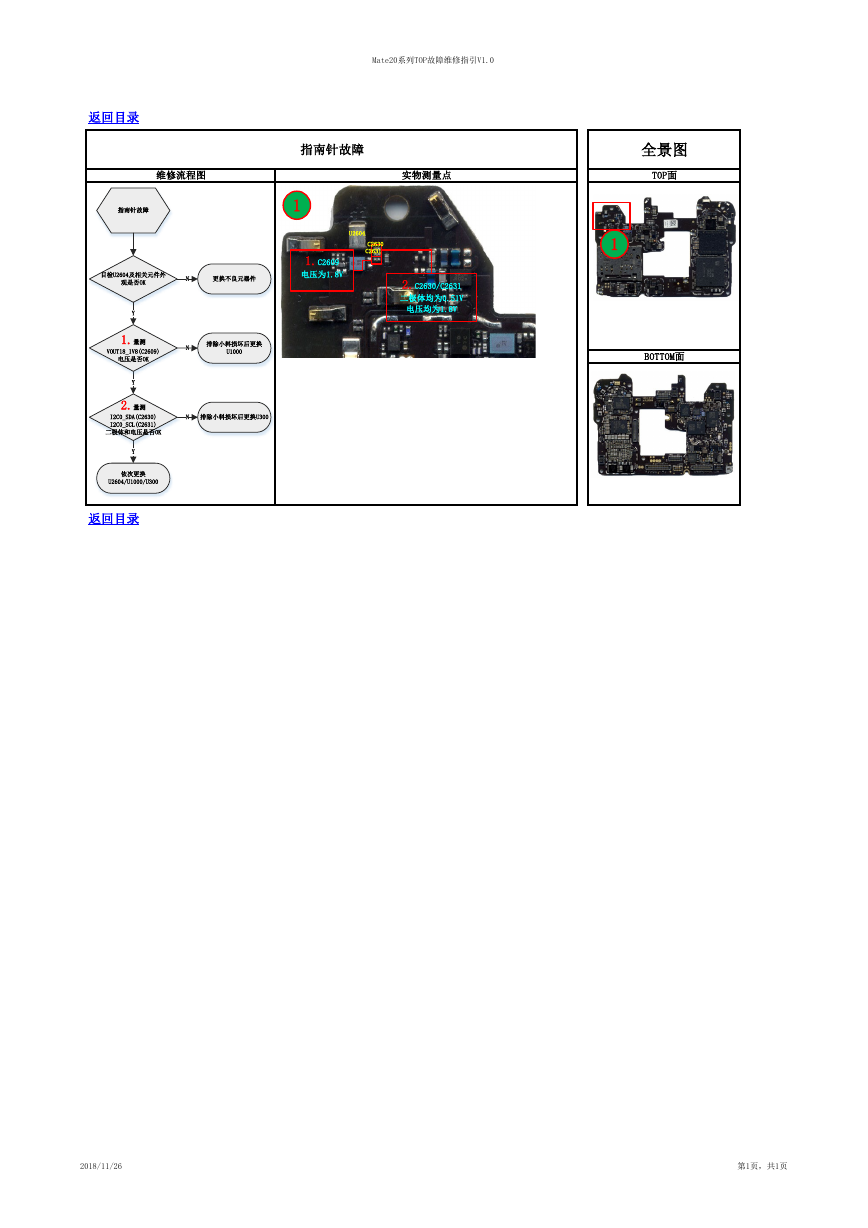

Mate20系列TOP故障维修指引V1.0 返回目录 指南针故障 维修流程图 实物测量点 指南针故障 1 U2604 C2630 C2631 1.C2609 电压为1.8V 2.C2630/C2631 二极体均为0.51V 电压均为1.8V 目检U2604及相关元件外 观是否OK N 更换不良元器件 N 排除小料损坏后更换 U1000 N 排除小料损坏后更换U300 Y 1.量测 VOUT18_1V8(C2609) 电压是否OK Y 2.量测 I2C0_SDA(C2630) I2C0_SCL(C2631) 二极体和电压是否OK Y 依次更换 U2604/U1000/U300 返回目录 全景图 TOP面 1 BOTTOM面 2018/11/26 第1页，共1页
