2011年云南昆明理工大学电工及电子技术基础考研真题A卷.doc

第1页 / 共6页
第2页 / 共6页
第3页 / 共6页
第4页 / 共6页
第5页 / 共6页
第6页 / 共6页
资料共6页,全文预览结束
2011 年云南昆明理工大学电工及电子技术基础考研真题 A 卷 一、选择题(每题 3 分,共 30 分) 1. 在图 1 所示电路中,已知 I1=3A,I4=-5A,I5=8A,则电流 I3=( )。 A -8A B -13A C -16A D 13A 图 1 2. 图 2 所示电路中开关 S 闭合后 a 点的电位 Va=( )。 A +6V B -3V C 0V D -6V 图 2 3. 将一个电感线圈接到 20V 直流电源时,通过的电流为 1A,将此线圈改接于 2000Hz、20V 的电源时,电流为 0.8A,则该线圈的电感 L 为( )。 A 1.19mH B 1.29mH C 1.09mH D 1.12mH 4. 某单相变压器的容量为 10kV.A,额定电压为 3300/220V,如果向 220V、60W 的白炽灯供 电,白炽灯能装( )盏。 A 156 B 160 C 166 D 175

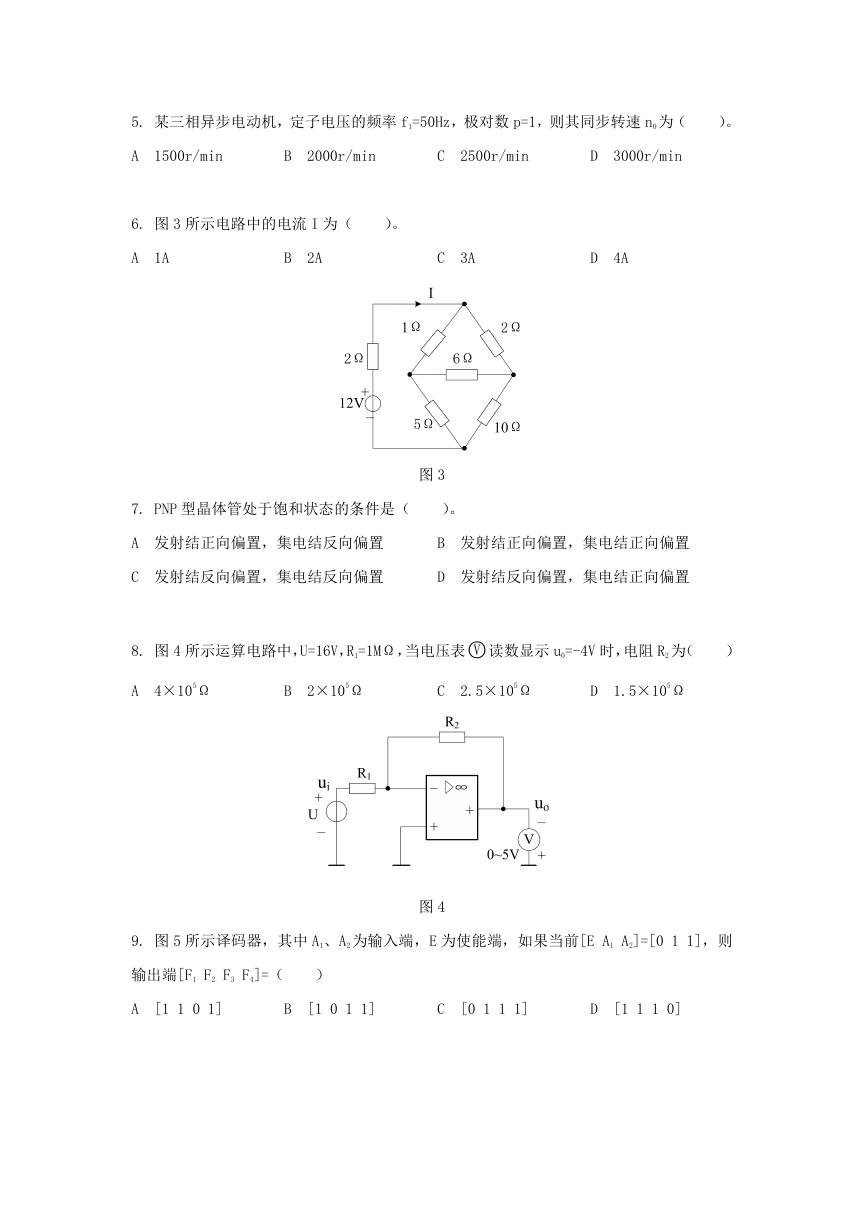

5. 某三相异步电动机,定子电压的频率 f1=50Hz,极对数 p=1,则其同步转速 n0 为( )。 A 1500r/min B 2000r/min C 2500r/min D 3000r/min 6. 图 3 所示电路中的电流 I 为( )。 A 1A B 2A C 3A D 4A 7. PNP 型晶体管处于饱和状态的条件是( )。 图 3 A 发射结正向偏置,集电结反向偏置 B 发射结正向偏置,集电结正向偏置 C 发射结反向偏置,集电结反向偏置 D 发射结反向偏置,集电结正向偏置 8. 图 4 所示运算电路中,U=16V,R1=1MΩ,当电压表○V 读数显示 u0=-4V 时,电阻 R2 为( ) A 4×105Ω B 2×105Ω C 2.5×105Ω D 1.5×105Ω 图 4 9. 图 5 所示译码器,其中 A1、A2 为输入端,E 为使能端,如果当前[E A1 A2]=[0 1 1],则 输出端[F1 F2 F3 F4]=( ) A [1 1 0 1] B [1 0 1 1] C [0 1 1 1] D [1 1 1 0]
图 5 10. 在图 6 所示放大电路中,UCC=6V,RB=180kΩ,RC=2kΩ,β=50,放大电路的静态工作点 为( )。 A UCE=2.96V B UCE=2.8V C UCE=3.06V D UCE=3.2V 图 6 二、填空题(每空 2 分 共 40 分) 1. 负载是将电能转换为 的用电设备,其大小通常用 的大小来衡量。 2. 大小和方向随时间作周期性变化,并且在一个周期内 的电压、电流和 电动势统称为交流电,工程上所用的交流电主要指 。 3. 确定一阶电路阶跃响应的三个要素是 、 、 。 4. 在电源的中性点接地的三相四线制供电系统中,将用电设备的金属外壳与零线可靠连 接,这种保护措施称为 。 5. 按照相数的不同,变压器又可分为 和 两种。 6. 交流电动机分为 、 两种,目前应用最普遍的是 。 市区的 7. PN 结的特性主要是 ,其中 P 型半导体中 是多数载流子。

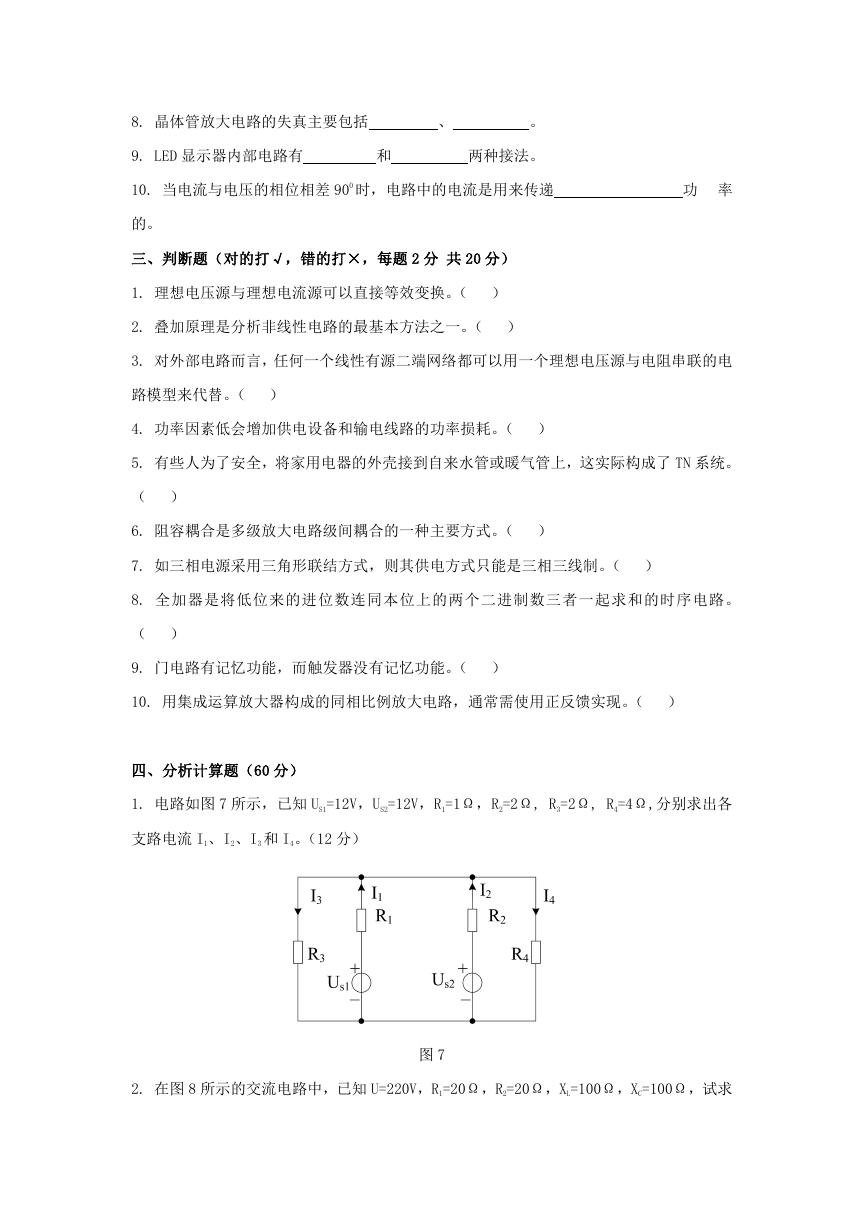

8. 晶体管放大电路的失真主要包括 、 。 9. LED 显示器内部电路有 和 两种接法。 10. 当电流与电压的相位相差 900 时,电路中的电流是用来传递 功 率 的。 三、判断题(对的打√,错的打×,每题 2 分 共 20 分) 1. 理想电压源与理想电流源可以直接等效变换。( ) 2. 叠加原理是分析非线性电路的最基本方法之一。( ) 3. 对外部电路而言,任何一个线性有源二端网络都可以用一个理想电压源与电阻串联的电 路模型来代替。( ) 4. 功率因素低会增加供电设备和输电线路的功率损耗。( ) 5. 有些人为了安全,将家用电器的外壳接到自来水管或暖气管上,这实际构成了 TN 系统。 ( ) 6. 阻容耦合是多级放大电路级间耦合的一种主要方式。( ) 7. 如三相电源采用三角形联结方式,则其供电方式只能是三相三线制。( ) 8. 全加器是将低位来的进位数连同本位上的两个二进制数三者一起求和的时序电路。 ( ) 9. 门电路有记忆功能,而触发器没有记忆功能。( ) 10. 用集成运算放大器构成的同相比例放大电路,通常需使用正反馈实现。( ) 四、分析计算题(60 分) 1. 电路如图 7 所示,已知 US1=12V,US2=12V,R1=1Ω,R2=2Ω, R3=2Ω, R4=4Ω,分别求出各 支路电流 I1、I2、I3 和 I4。(12 分) 2. 在图 8 所示的交流电路中,已知 U=220V,R1=20Ω,R2=20Ω,XL=100Ω,XC=100Ω,试求 图 7

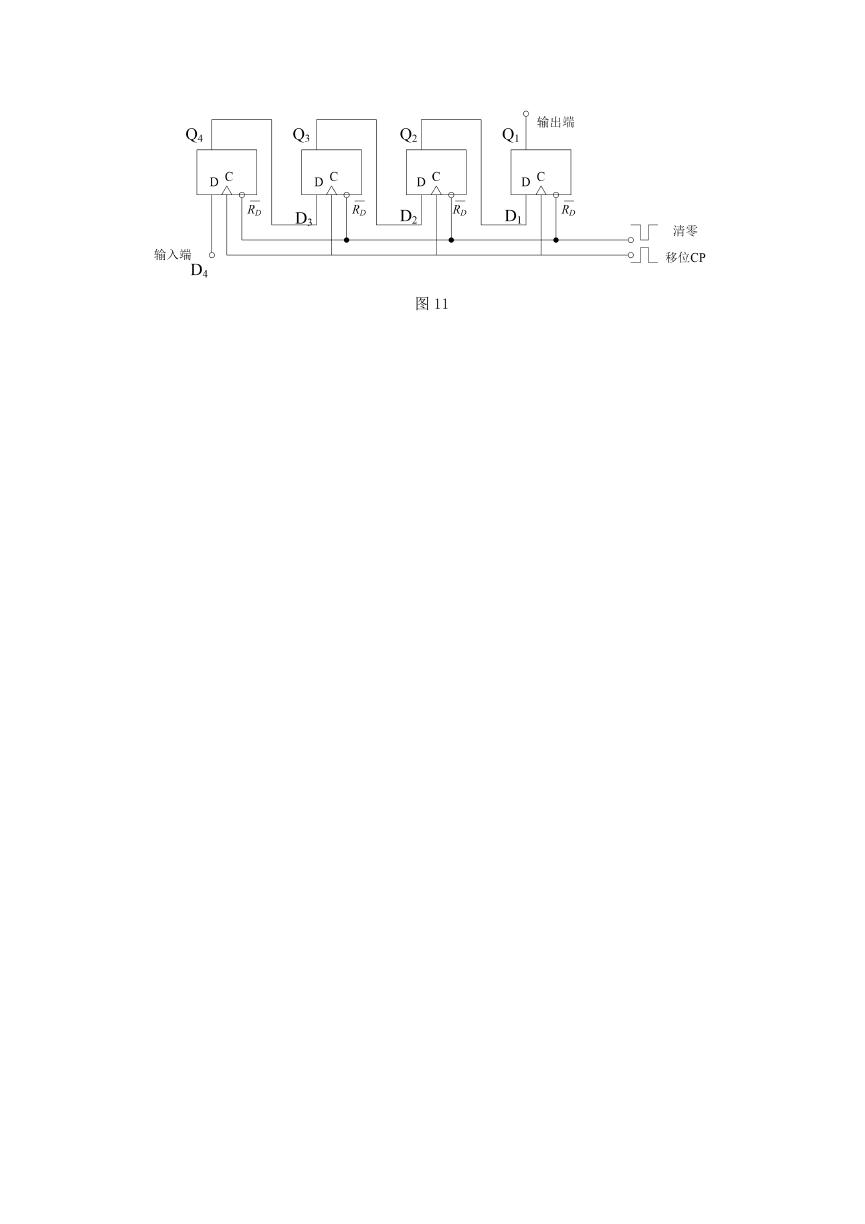

电路的总电流。(12 分) 图 8 3. 图 9 为理想运算放大器的电路,设外加的电压源 u以及各电阻值均为已知,试求电阻 R0 中的电流 i0。(12 分) 图 9 4. 在图 10 所示电路中,换路前开关 S 闭合在 a 端,电路已趋稳态。换路后将 S 合到 b 端。 试求响应 uc,i1,i2 和 i3。(12 分) 图 10 5. 图 11 为一个四位的移位寄存器,由四个上升沿触发的 D 触发器组成,只有一个输入端 和一个输出端,数码是从输入端 D4 逐位输入,从输出端 Q1 逐位输出。以待存数码 1101 为例, 请列出其状态工作表,并说明其工作过程。(12 分)
图 11
