中国电信 IPTV 招标技术规范书
高清机顶盒(基本型)分册
中国电信股份有限公司
2011 年 8 月
中国电信股份有限公司
IPTV 招标技术规范书
高清机顶盒(基本型)分册
目录
1 概述........................................................................................................................................................................5
2 机顶盒应用功能要求............................................................................................................................................6
2.1 机顶盒支持协议........................................................................................................................................... 6
2.1.1 网络协议...............................................................................................................................................6
2.1.2 应用协议...............................................................................................................................................6
2.2
EPG 及用户界面显示要求...........................................................................................................................7
2.3 机顶盒应支持的业务应用能力................................................................................................................... 8
2.3.1 基本业务的支持能力...........................................................................................................................8
2.3.2 增值业务.............................................................................................................................................10
2.3.3
*JVM 虚拟机.......................................................................................................................................11
2.3.4 本地业务功能..................................................................................................................................... 12
2.3.5 可视通信业务..................................................................................................................................... 13
2.3.6 家庭媒体共享业务.............................................................................................................................13
2.3.7 支持多窗口能力.................................................................................................................................15
2.4 音视频、图片支持能力............................................................................................................................. 16
2.4.1 视频要求.............................................................................................................................................16
2.4.2 音频要求.............................................................................................................................................17
2.4.3 图形要求.............................................................................................................................................18
2.4.4 本地媒体文件外挂字幕要求............................................................................................................. 18
2.5 音视频主观质量要求................................................................................................................................. 18
2.5.1 图像质量的主观评价......................................................................................................................... 18
2.5.2 声音质量的主观评价......................................................................................................................... 19
2.5.3
B/S 及C/S 业务的主观评价............................................................................................................... 19
2.5.4 可视通信业务质量.............................................................................................................................19
2.6 机顶盒支持无线功能要求(可选)......................................................................................................... 19
3
*机顶盒与 IPTV 业务运营平台的接口............................................................................................................ 21
3.1 机顶盒与业务管理平台之间接口............................................................................................................. 21
3.2 机顶盒与 EPG 能力系统之间接口............................................................................................................21
3.3 机顶盒与流媒体能力系统之间接口......................................................................................................... 21
3.4 其他接口要求............................................................................................................................................. 21
4 机顶盒操作要求..................................................................................................................................................22
4.1 开机............................................................................................................................................................. 22
4.1.1 开机方式.............................................................................................................................................22
4.1.2 开机的图像信号.................................................................................................................................22
4.1.3 断电开机过程..................................................................................................................................... 22
4.2 关机............................................................................................................................................................. 23
4.2.1 关机方式.............................................................................................................................................23
2
中国电信股份有限公司
IPTV 招标技术规范书
高清机顶盒(基本型)分册
4.2.2 关机期间的图像信号......................................................................................................................... 23
4.2.3 关机过程.............................................................................................................................................23
4.3 节目播放..................................................................................................................................................... 24
4.3.1 菜单的操作.........................................................................................................................................24
4.3.2 节目播放要求..................................................................................................................................... 24
4.3.3 节目转换要求..................................................................................................................................... 24
4.3.4 浏览类业务操作要求......................................................................................................................... 24
4.3.5 客户端类业务操作要求.....................................................................................................................24
4.3.6 快捷键操作要求.................................................................................................................................24
4.4 遥控器识别................................................................................................................................................. 25
5 机顶盒终端管理要求..........................................................................................................................................26
5.1 日志上传(可选)..................................................................................................................................... 26
5.2 双栈地址配置............................................................................................................................................. 26
5.3 远程配置和查看......................................................................................................................................... 26
5.4 本地配置和查看......................................................................................................................................... 27
5.5
*局域网配置............................................................................................................................................... 28
5.6 支持网关识别及获取双 IP 地址................................................................................................................28
5.7 业务质量参数监测..................................................................................................................................... 28
5.8
*软件升级................................................................................................................................................... 28
5.9 故障诊断..................................................................................................................................................... 29
5.9.1 故障诊断.............................................................................................................................................29
5.9.2 故障提示.............................................................................................................................................29
5.9.3 错误码要求.........................................................................................................................................29
6
*机顶盒硬件及外设接口要求............................................................................................................................30
6.1 机顶盒基本硬件要求................................................................................................................................. 30
6.2 遥控器......................................................................................................................................................... 30
6.2.1
LOGO 要求......................................................................................................................................... 31
6.2.2 遥控器基本要求.................................................................................................................................30
6.2.3 遥控器按键要求.................................................................................................................................30
6.2.4 遥控器物理码要求.............................................................................................................................30
6.2.5 指示灯功能要求.................................................................................................................................30
6.2.6 遥控器按键复用要求......................................................................................................................... 31
6.2.7 外观要求.............................................................................................................................................31
6.3 机顶盒面板................................................................................................................................................. 32
6.4 电源............................................................................................................................................................. 32
6.5 融合遥控器(可选)................................................................................................................................. 32
6.6 机顶盒外设接口要求................................................................................................................................. 32
6.6.1 媒体接口.............................................................................................................................................32
6.6.2 外设接口.............................................................................................................................................33
6.6.3 网络接口.............................................................................................................................................33
7 机顶盒电气性能要求..........................................................................................................................................34
7.1
*视频信号要求........................................................................................................................................... 34
3
中国电信股份有限公司
IPTV 招标技术规范书
高清机顶盒(基本型)分册

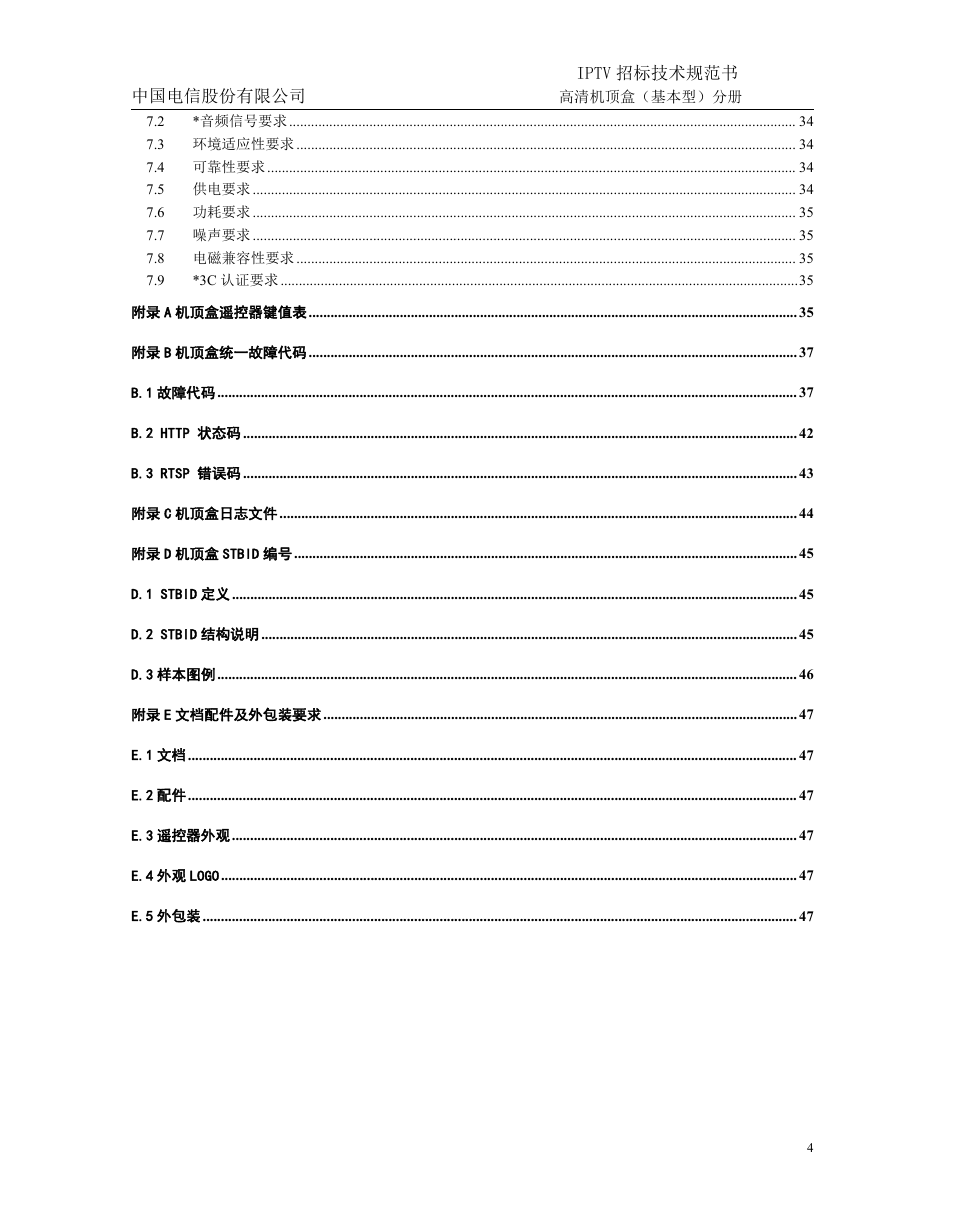

7.2
*音频信号要求........................................................................................................................................... 34
7.3 环境适应性要求......................................................................................................................................... 34
7.4 可靠性要求................................................................................................................................................. 34
7.5 供电要求..................................................................................................................................................... 34
7.6 功耗要求..................................................................................................................................................... 35
7.7 噪声要求..................................................................................................................................................... 35
7.8 电磁兼容性要求......................................................................................................................................... 35
*3C 认证要求..............................................................................................................................................35
7.9
附录 A 机顶盒遥控器键值表......................................................................................................................................35
附录 B 机顶盒统一故障代码......................................................................................................................................37
B.1 故障代码............................................................................................................................................................... 37
B.2 HTTP 状态码 ........................................................................................................................................................42
B.3 RTSP 错误码 ........................................................................................................................................................43
附录 C 机顶盒日志文件.............................................................................................................................................. 44
附录 D 机顶盒 STBID 编号..........................................................................................................................................45
D.1 STBID 定义........................................................................................................................................................... 45
D.2 STBID 结构说明................................................................................................................................................... 45
D.3 样本图例............................................................................................................................................................... 46
附录 E 文档配件及外包装要求..................................................................................................................................47
E.1 文档....................................................................................................................................................................... 47
E.2 配件....................................................................................................................................................................... 47
E.3 遥控器外观........................................................................................................................................................... 47
E.4 外观 LOGO.............................................................................................................................................................. 47
E.5 外包装................................................................................................................................................................... 47
4
中国电信股份有限公司

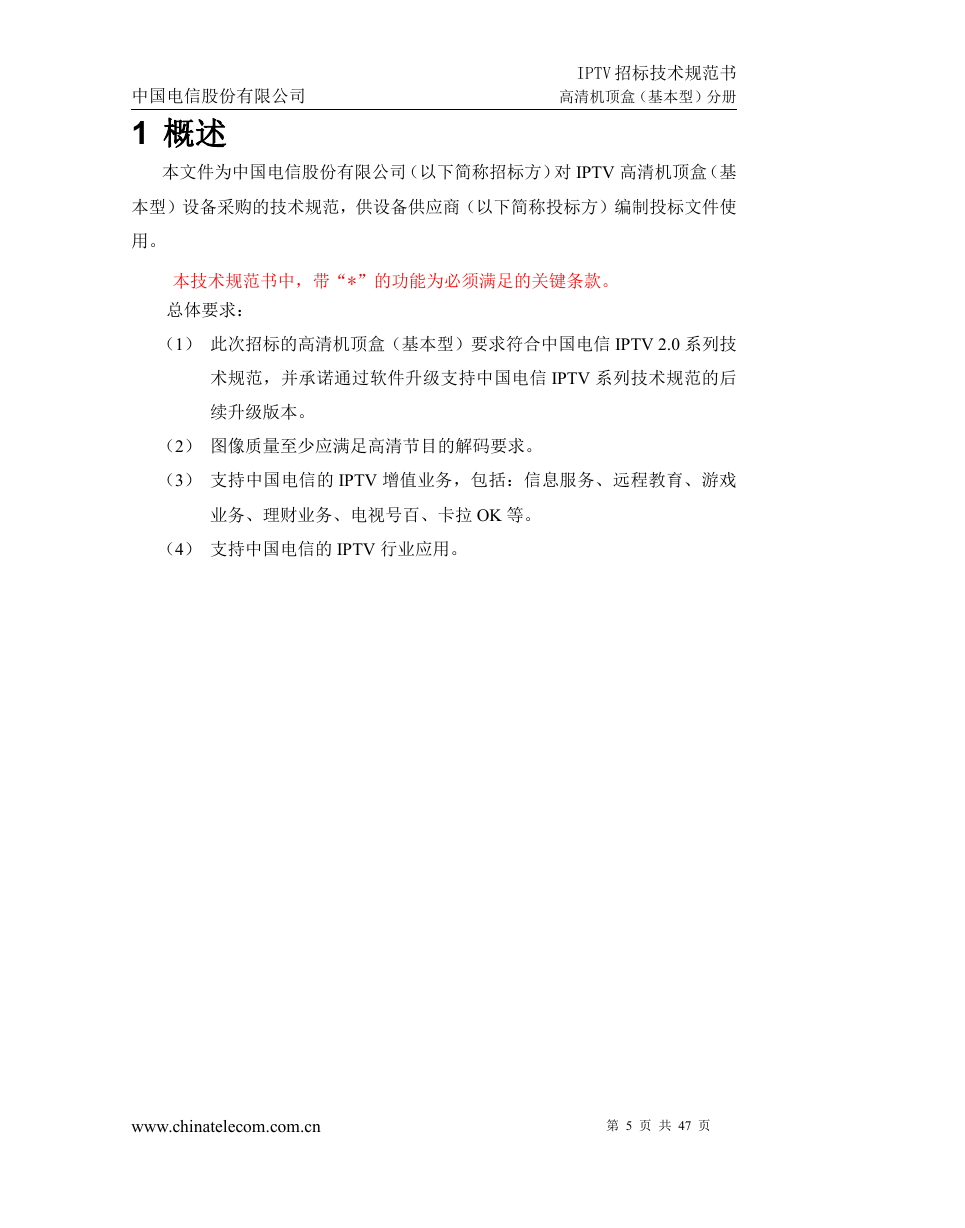

1 概述
IPTV 招标技术规范书
高清机顶盒(基本型)分册
本文件为中国电信股份有限公司(以下简称招标方)对 IPTV 高清机顶盒(基
本型)设备采购的技术规范,供设备供应商(以下简称投标方)编制投标文件使
用。
本技术规范书中,带“*”的功能为必须满足的关键条款。
总体要求:
(1) 此次招标的高清机顶盒(基本型)要求符合中国电信 IPTV 2.0 系列技
术规范,并承诺通过软件升级支持中国电信 IPTV 系列技术规范的后
续升级版本。
(2) 图像质量至少应满足高清节目的解码要求。
(3) 支持中国电信的 IPTV 增值业务,包括:信息服务、远程教育、游戏
业务、理财业务、电视号百、卡拉 OK 等。
(4) 支持中国电信的 IPTV 行业应用。
www.chinatelecom.com.cn
第 5 页 共 47 页
IPTV 招标技术规范书
高清机顶盒(基本型)分册
中国电信股份有限公司

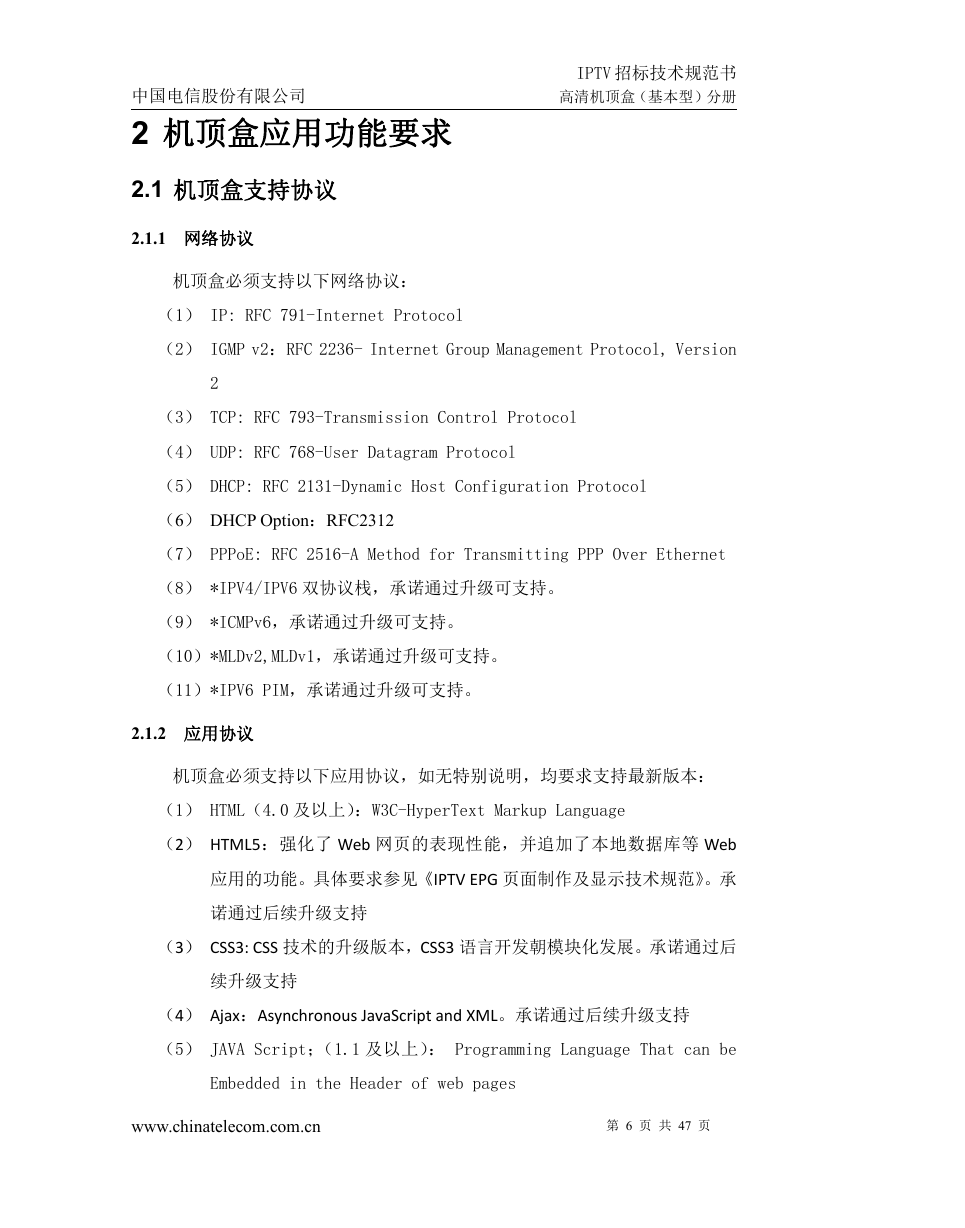

2 机顶盒应用功能要求
2.1 机顶盒支持协议
2.1.1 网络协议
机顶盒必须支持以下网络协议:
(1) IP: RFC 791-Internet Protocol
(2) IGMP v2:RFC 2236- Internet Group Management Protocol, Version
2
(3) TCP: RFC 793-Transmission Control Protocol
(4) UDP: RFC 768-User Datagram Protocol
(5) DHCP: RFC 2131-Dynamic Host Configuration Protocol
(6) DHCP Option:RFC2312
(7) PPPoE: RFC 2516-A Method for Transmitting PPP Over Ethernet
(8) *IPV4/IPV6 双协议栈,承诺通过升级可支持。
(9) *ICMPv6,承诺通过升级可支持。
(10)*MLDv2,MLDv1,承诺通过升级可支持。
(11)*IPV6 PIM,承诺通过升级可支持。
2.1.2 应用协议
机顶盒必须支持以下应用协议,如无特别说明,均要求支持最新版本:
(1) HTML(4.0 及以上):W3C-HyperText Markup Language
(2) HTML5:强化了 Web 网页的表现性能,并追加了本地数据库等 Web
应用的功能。具体要求参见《IPTV EPG 页面制作及显示技术规范》。承
诺通过后续升级支持
(3) CSS3: CSS 技术的升级版本,CSS3 语言开发朝模块化发展。承诺通过后
续升级支持
(4) Ajax:Asynchronous JavaScript and XML。承诺通过后续升级支持
(5) JAVA Script;(1.1 及以上): Programming Language That can be
Embedded in the Header of web pages
www.chinatelecom.com.cn
第 6 页 共 47 页
中国电信股份有限公司
IPTV 招标技术规范书
高清机顶盒(基本型)分册

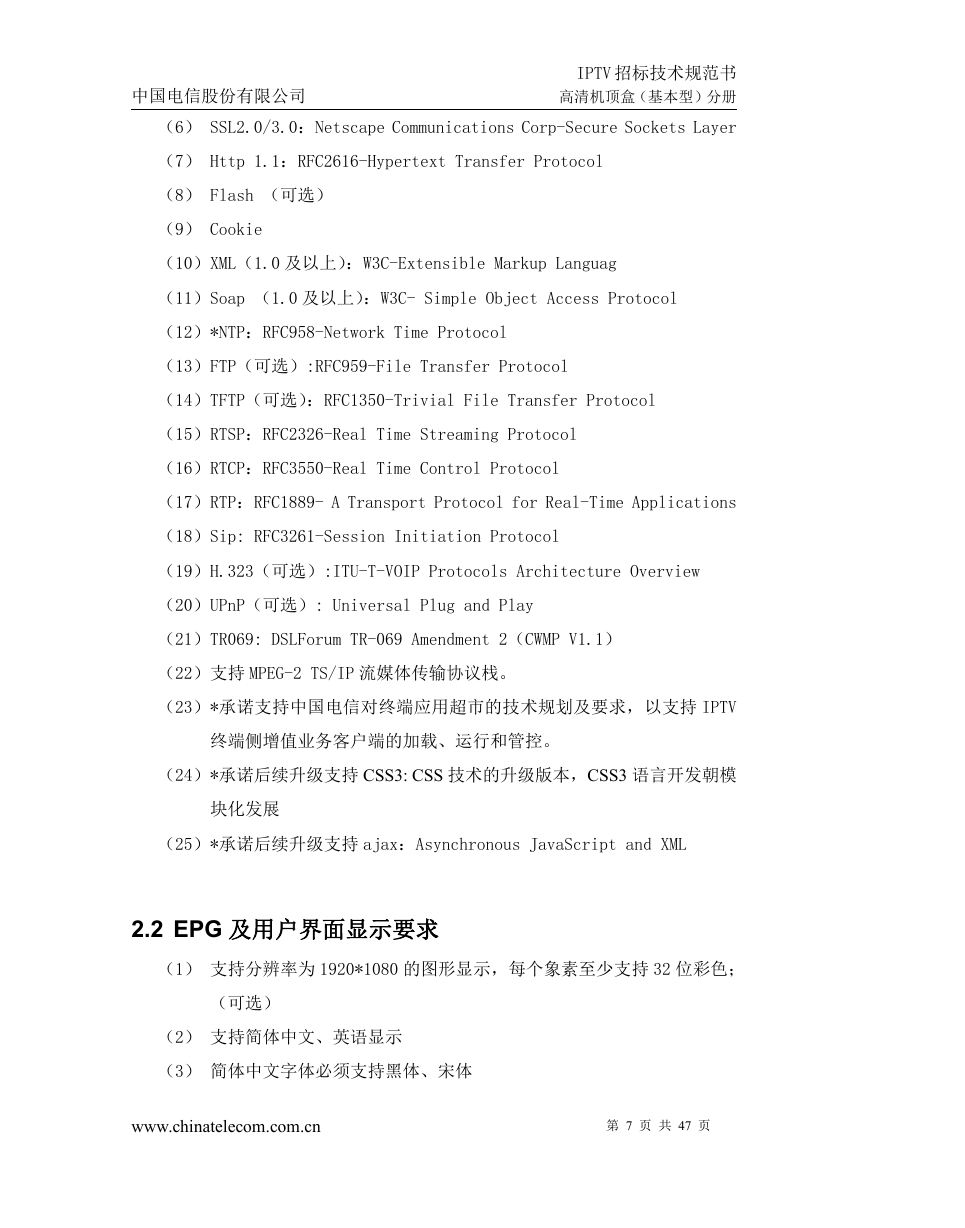

(6) SSL2.0/3.0:Netscape Communications Corp-Secure Sockets Layer
(7) Http 1.1:RFC2616-Hypertext Transfer Protocol
(8) Flash (可选)
(9) Cookie
(10)XML(1.0 及以上):W3C-Extensible Markup Languag
(11)Soap (1.0 及以上):W3C- Simple Object Access Protocol
(12)*NTP:RFC958-Network Time Protocol
(13)FTP(可选):RFC959-File Transfer Protocol
(14)TFTP(可选):RFC1350-Trivial File Transfer Protocol
(15)RTSP:RFC2326-Real Time Streaming Protocol
(16)RTCP:RFC3550-Real Time Control Protocol
(17)RTP:RFC1889- A Transport Protocol for Real-Time Applications
(18)Sip: RFC3261-Session Initiation Protocol
(19)H.323(可选):ITU-T-VOIP Protocols Architecture Overview
(20)UPnP(可选): Universal Plug and Play
(21)TR069: DSLForum TR-069 Amendment 2(CWMP V1.1)
(22)支持 MPEG-2 TS/IP 流媒体传输协议栈。
(23)*承诺支持中国电信对终端应用超市的技术规划及要求,以支持 IPTV
终端侧增值业务客户端的加载、运行和管控。
(24)*承诺后续升级支持 CSS3: CSS 技术的升级版本,CSS3 语言开发朝模
块化发展
(25)*承诺后续升级支持 ajax:Asynchronous JavaScript and XML
2.2 EPG 及用户界面显示要求
(1) 支持分辨率为 1920*1080 的图形显示,每个象素至少支持 32 位彩色;
(可选)
(2) 支持简体中文、英语显示
(3) 简体中文字体必须支持黑体、宋体
www.chinatelecom.com.cn
第 7 页 共 47 页
中国电信股份有限公司

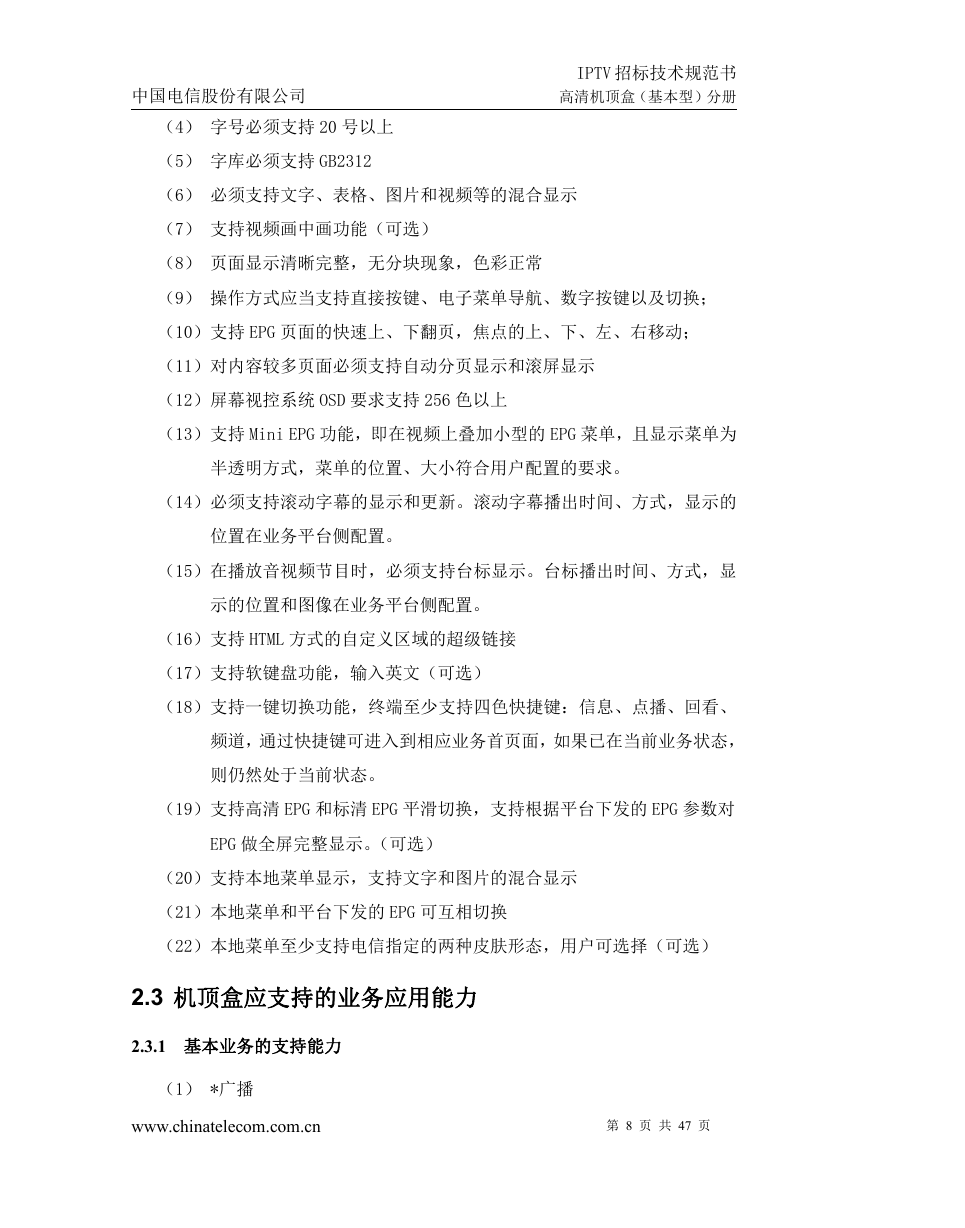

(4) 字号必须支持 20 号以上
(5) 字库必须支持 GB2312
IPTV 招标技术规范书
高清机顶盒(基本型)分册
(6) 必须支持文字、表格、图片和视频等的混合显示
(7) 支持视频画中画功能(可选)
(8) 页面显示清晰完整,无分块现象,色彩正常
(9) 操作方式应当支持直接按键、电子菜单导航、数字按键以及切换;
(10)支持 EPG 页面的快速上、下翻页,焦点的上、下、左、右移动;
(11)对内容较多页面必须支持自动分页显示和滚屏显示
(12)屏幕视控系统 OSD 要求支持 256 色以上
(13)支持 Mini EPG 功能,即在视频上叠加小型的 EPG 菜单,且显示菜单为
半透明方式,菜单的位置、大小符合用户配置的要求。
(14)必须支持滚动字幕的显示和更新。滚动字幕播出时间、方式,显示的
位置在业务平台侧配置。
(15)在播放音视频节目时,必须支持台标显示。台标播出时间、方式,显
示的位置和图像在业务平台侧配置。
(16)支持 HTML 方式的自定义区域的超级链接
(17)支持软键盘功能,输入英文(可选)
(18)支持一键切换功能,终端至少支持四色快捷键:信息、点播、回看、
频道,通过快捷键可进入到相应业务首页面,如果已在当前业务状态,
则仍然处于当前状态。
(19)支持高清 EPG 和标清 EPG 平滑切换,支持根据平台下发的 EPG 参数对
EPG 做全屏完整显示。(可选)
(20)支持本地菜单显示,支持文字和图片的混合显示
(21)本地菜单和平台下发的 EPG 可互相切换
(22)本地菜单至少支持电信指定的两种皮肤形态,用户可选择(可选)
2.3 机顶盒应支持的业务应用能力
2.3.1 基本业务的支持能力
(1) *广播
www.chinatelecom.com.cn
第 8 页 共 47 页
