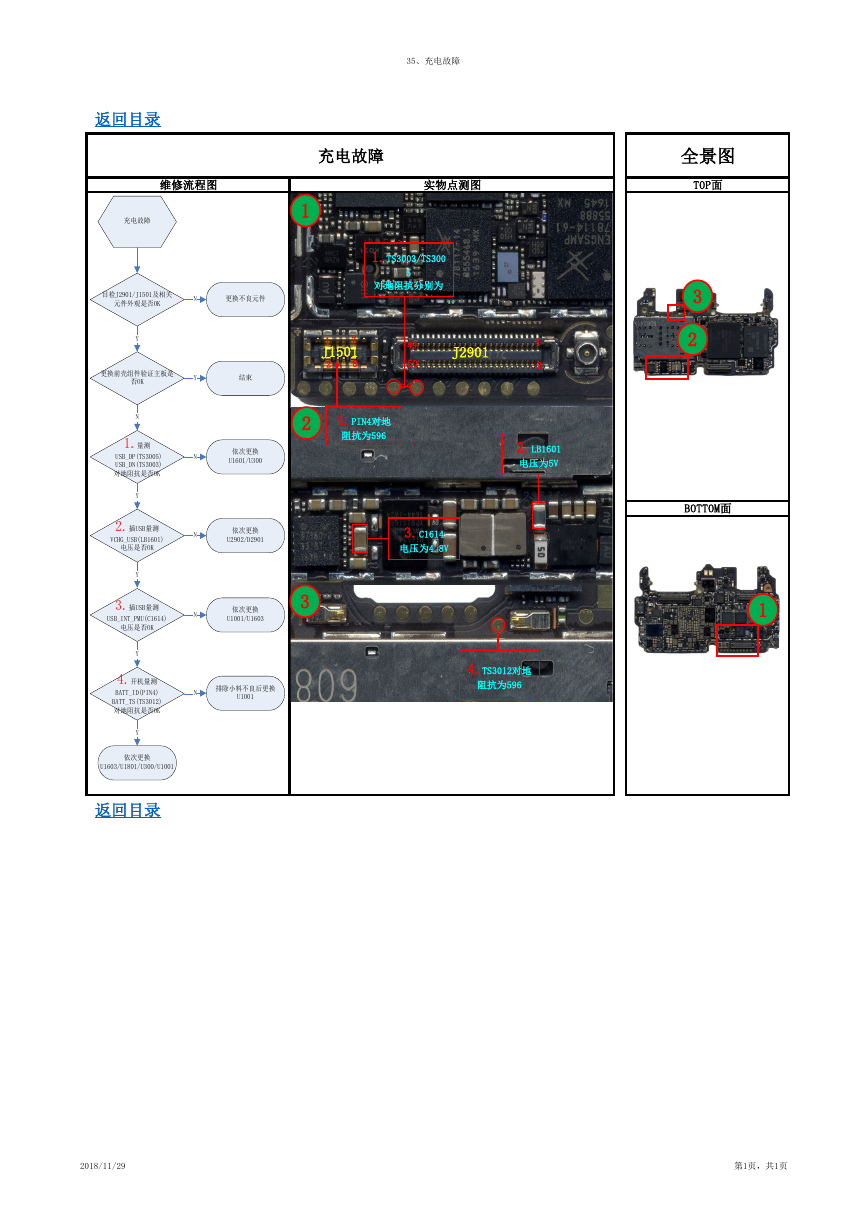

35、充电故障 返回目录 充电故障 维修流程图 实物点测图 充电故障 1 目检J2901/J1501及相关 元件外观是否OK N 更换不良元件 1.TS3003/TS300 5 对地阻抗分别为 7 1 J1501 8 2 49 50 J2901 1 2 2 4.PIN4对地 阻抗为596 2.LB1601 电压为5V 3.C1614 电压为4.8V 4.TS3012对地 阻抗为596 结束 依次更换 U1601/U300 依次更换 U2902/D2901 3 依次更换 U1001/U1603 排除小料不良后更换 U1001 Y N N N N Y 更换前壳组件验证主板是 否OK N 1.量测 USB_DP(TS3005) USB_DN(TS3003) 对地阻抗是否OK Y 2.插USB量测 VCHG_USB(LB1601) 电压是否OK Y 3.插USB量测 USB_INT_PMU(C1614) 电压是否OK Y 4.开机量测 BATT_ID(PIN4) BATT_TS(TS3012) 对地阻抗是否OK Y 依次更换 U1603/U1801/U300/U1001 返回目录 全景图 TOP面 3 2 BOTTOM面 1 2018/11/29 第1页，共1页
