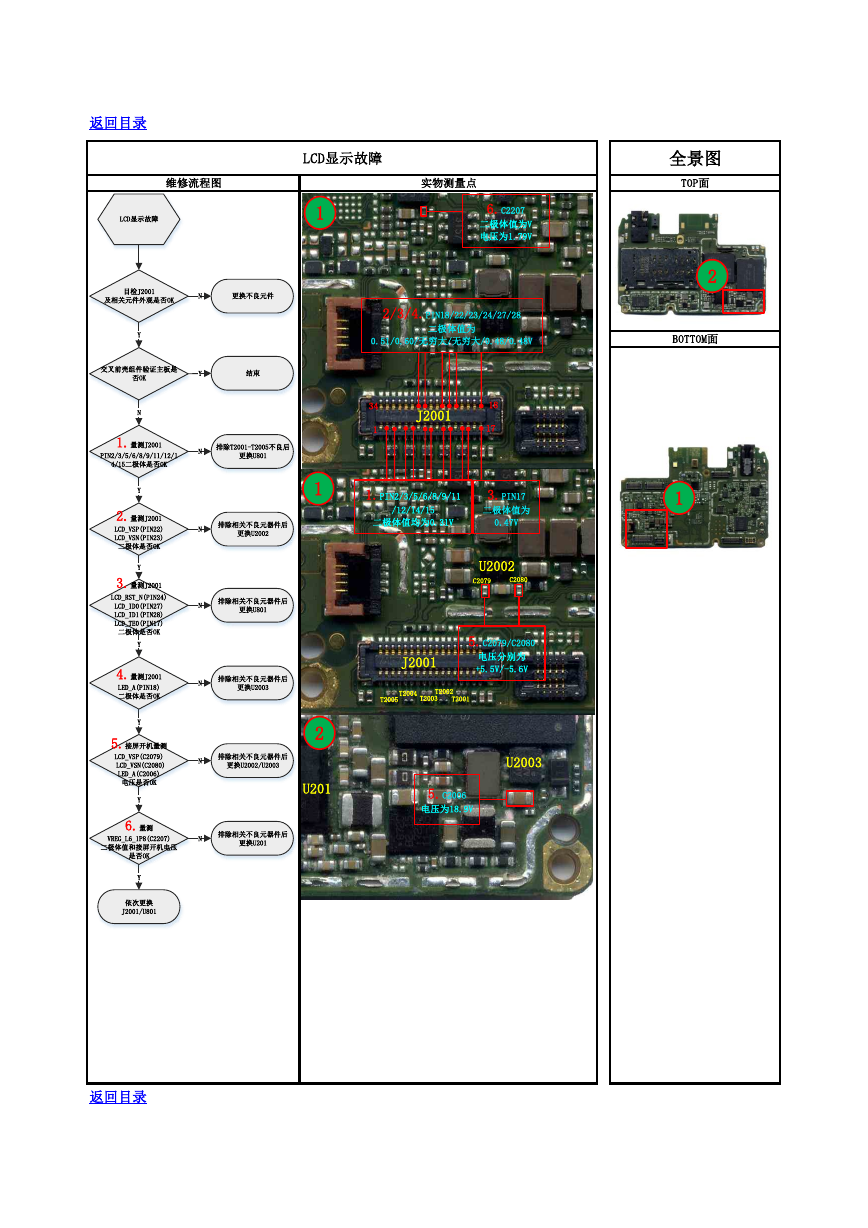

返回目录 LCD显示故障 维修流程图 实物测量点 全景图 TOP面 2 BOTTOM面 6.C2207 二极体值为V 电压为1.79V 2/3/4.PIN18/22/23/24/27/28 二极体值为 0.51/0.60/无穷大/无穷大/0.48/0.48V 34 1 J2001 18 17 1 1 1.PIN2/3/5/6/8/9/11 /12/14/15 二极体值均为0.31V 3.PIN17 二极体值为 0.47V 1 U2002 C2079 C2080 J2001 5.C2079/C2080 电压分别为 +5.5V/-5.6V T2002 T2003 T2001 U2003 5.C2006 电压为18.9V T2004 T2005 2 U201 返回目录 LCD显示故障目检J2001及相关元件外观是否OK更换不良元件交叉前壳组件验证主板是否OK结束YYN1.量测J2001 PIN2/3/5/6/8/9/11/12/14/15二极体是否OK排除T2001-T2005不良后更换U801NN2.量测J2001LCD_VSP(PIN22)LCD_VSN(PIN23)二极体是否OKY排除相关不良元器件后更换U2002N排除相关不良元器件后更换U801NYY排除相关不良元器件后更换U2003N5.接屏开机量测LCD_VSP(C2079) LCD_VSN(C2080)LED_A(C2006)电压是否OKY排除相关不良元器件后更换U2002/U2003NY排除相关不良元器件后更换U201NY依次更换J2001/U8013.量测J2001LCD_RST_N(PIN24)LCD_ID0(PIN27)LCD_ID1(PIN28)LCD_TE0(PIN17)二极体是否OK4.量测J2001LED_A(PIN18)二极体是否OK6.量测VREG_L6_1P8(C2207)二极体值和接屏开机电压是否OK
