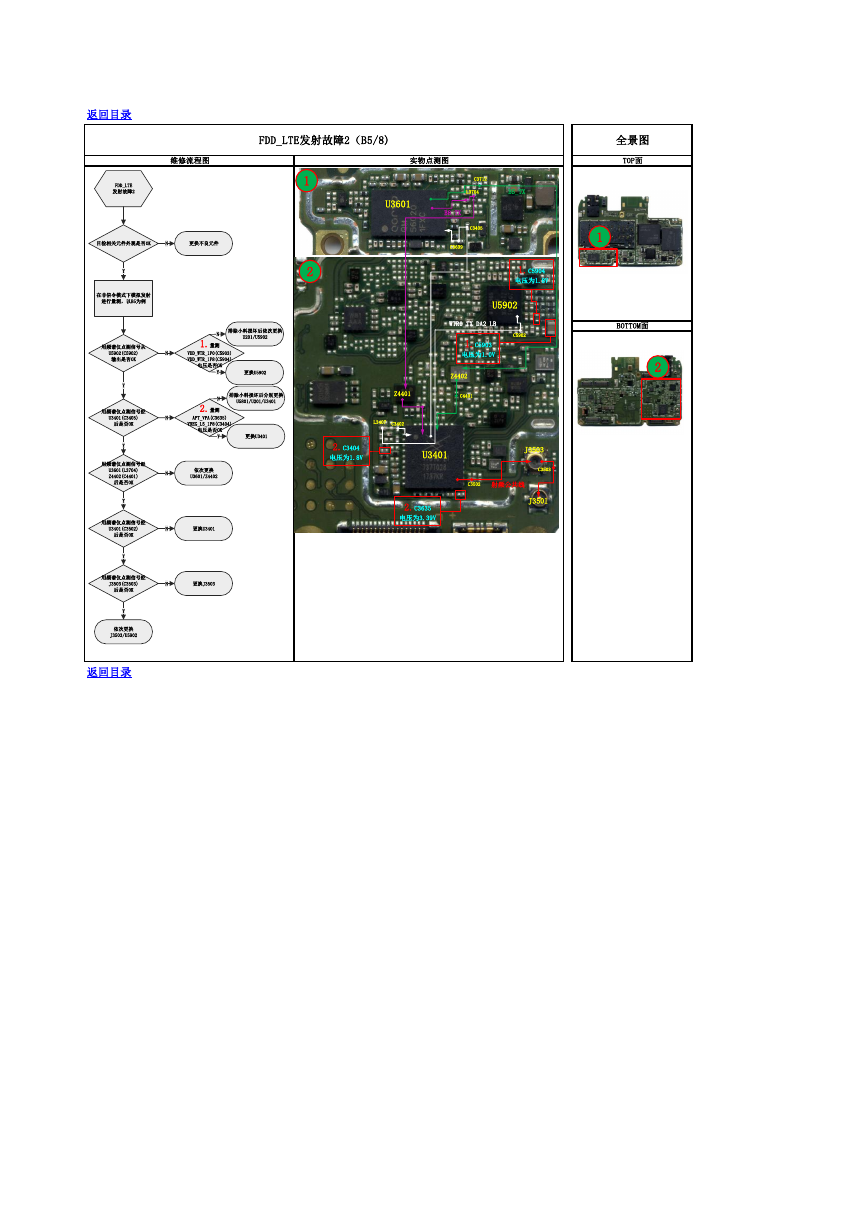

返回目录 FDD_LTE发射故障2（B5/8) 维修流程图 实物点测图 全景图 TOP面 1 2 C3712 L3704 B5_TX U3601 B8_TX C3639 C3405 1 1.C5904 电压为1.8V BOTTOM面 2 U5902 WTR0_TX_DA2_LB 1.C5903 电压为1.0V C5902 Z4402 C4401 J3503 C3503 C3502 射频公共线 J3501 Z4401 L3407 C3402 2.C3404 电压为1.8V U3401 2.C3635 电压为3.39V 返回目录 FDD_LTE发射故障2目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B5为例用频谱仪点测信号从U5902(C5902)输出是否OK排除小料损坏后依次更换U201/U5902NYY更换U5902NNY用频谱仪点测信号经U3401(C3405)后是否OKNY1.量测VDD_WTR_1P0(C5903)VDD_WTR_1P8(C5904)电压是否OK用频谱仪点测信号经U3601(L3704)Z4402(C4401)后是否OKY排除小料损坏后分别更换U5801/U201/U34012.量测APT_VPA(C3635)VREG_L5_1P8(C3404)电压是否OK更换U3401NY依次更换U3601/Z4402N用频谱仪点测信号经U3401(C3502)后是否OKY用频谱仪点测信号经J3503(C3503)后是否OK更换U3401N更换J3503Y依次更换J3503/U5902N
