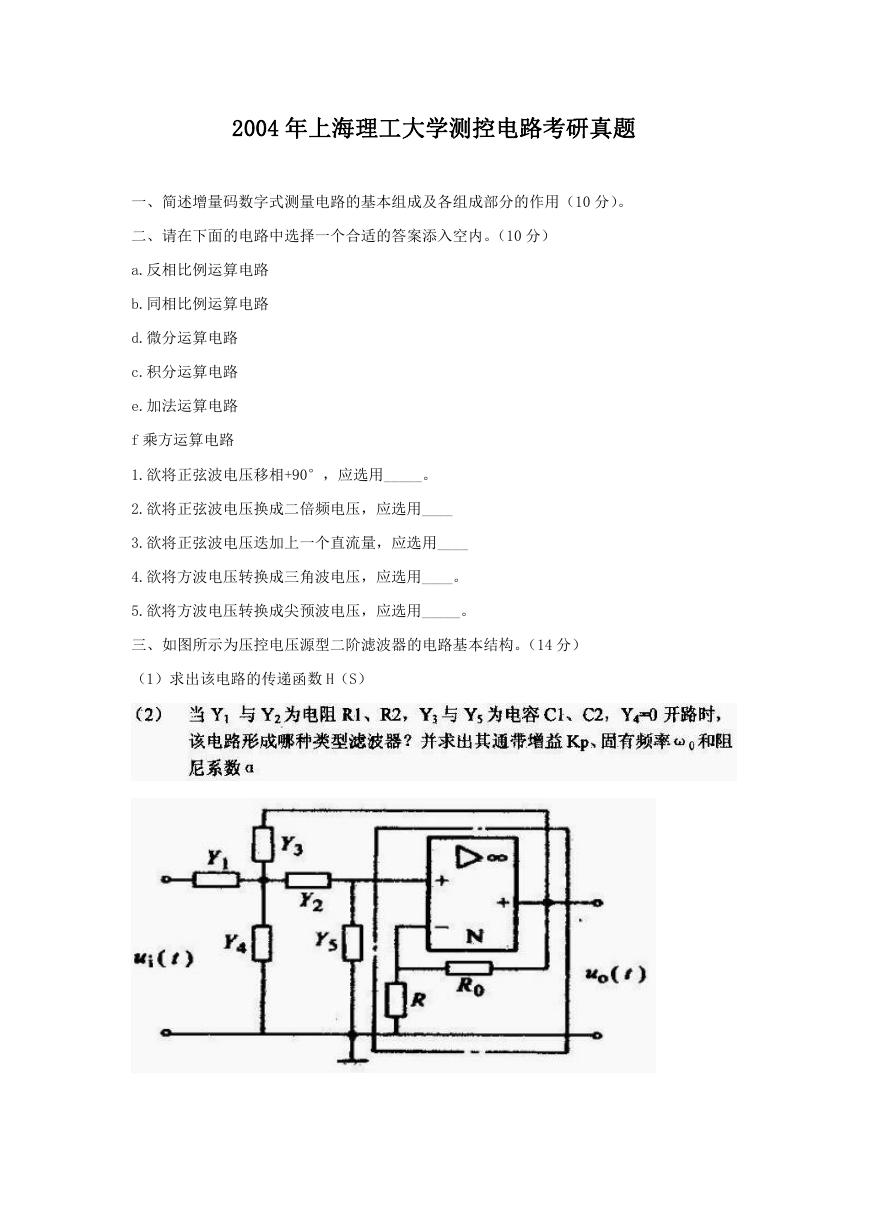

2004 年上海理工大学测控电路考研真题一、简述增量码数字式测量电路的基本组成及各组成部分的作用（10 分）。二、请在下面的电路中选择一个合适的答案添入空内。（10 分） a.反相比例运算电路 b.同相比例运算电路 d.微分运算电路 c.积分运算电路 e.加法运算电路 f 乘方运算电路 1.欲将正弦波电压移相+90°，应选用_____。 2.欲将正弦波电压换成二倍频电压，应选用____ 3.欲将正弦波电压迭加上一个直流量，应选用____ 4.欲将方波电压转换成三角波电压，应选用____。 5.欲将方波电压转换成尖预波电压，应选用_____。三、如图所示为压控电压源型二阶滤波器的电路基本结构。（14 分）（1）求出该电路的传递函数 H（S）

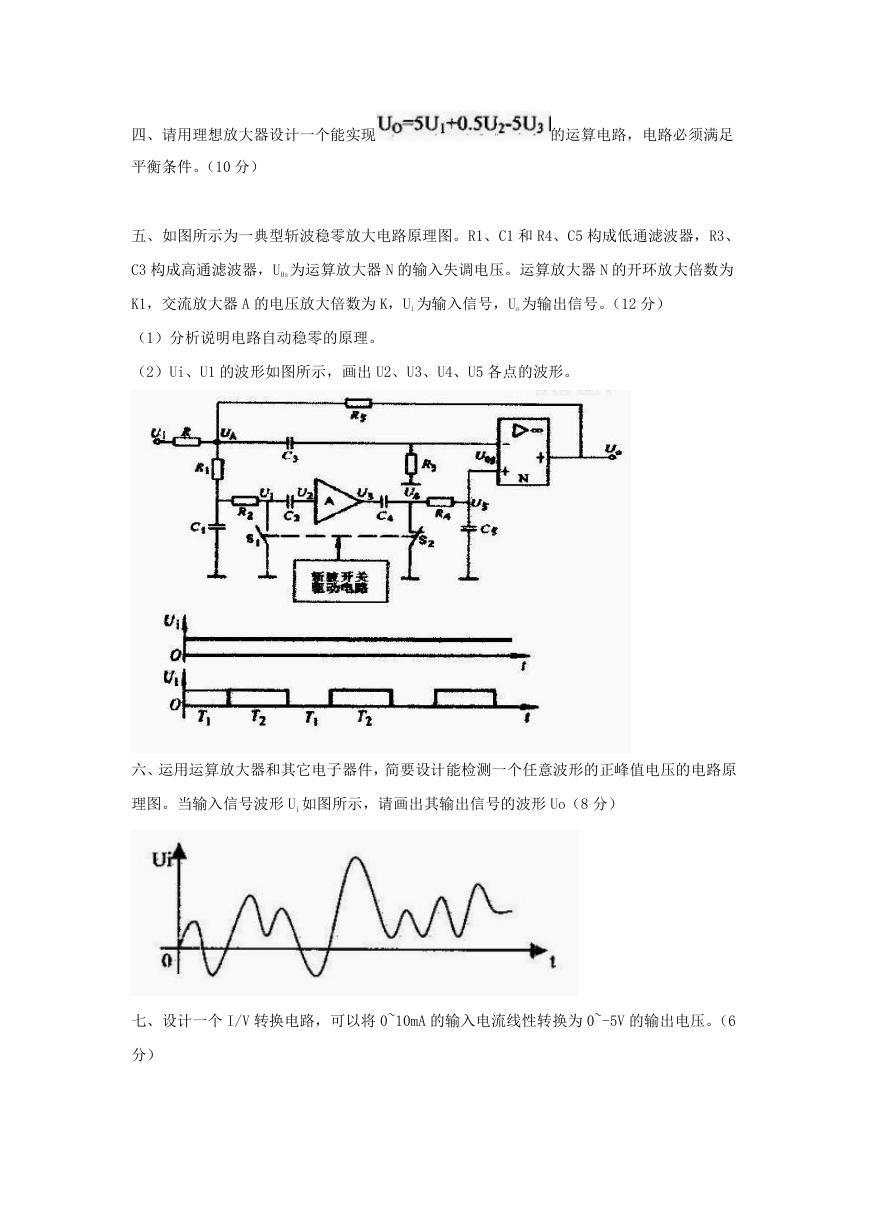

四、请用理想放大器设计一个能实现的运算电路，电路必须满足平衡条件。（10 分）五、如图所示为一典型斩波稳零放大电路原理图。R1、C1 和 R4、C5 构成低通滤波器，R3、 C3 构成高通滤波器，U0s 为运算放大器 N 的输入失调电压。运算放大器 N 的开环放大倍数为 K1，交流放大器 A 的电压放大倍数为 K，Ui 为输入信号，Uo 为输出信号。（12 分）（1）分析说明电路自动稳零的原理。（2）Ui、U1 的波形如图所示，画出 U2、U3、U4、U5 各点的波形。六、运用运算放大器和其它电子器件，简要设计能检测一个任意波形的正峰值电压的电路原理图。当输入信号波形 Ui 如图所示，请画出其输出信号的波形 Uo（8 分）七、设计一个 I/V 转换电路，可以将 0~10mA 的输入电流线性转换为 0~-5V 的输出电压。（6 分）

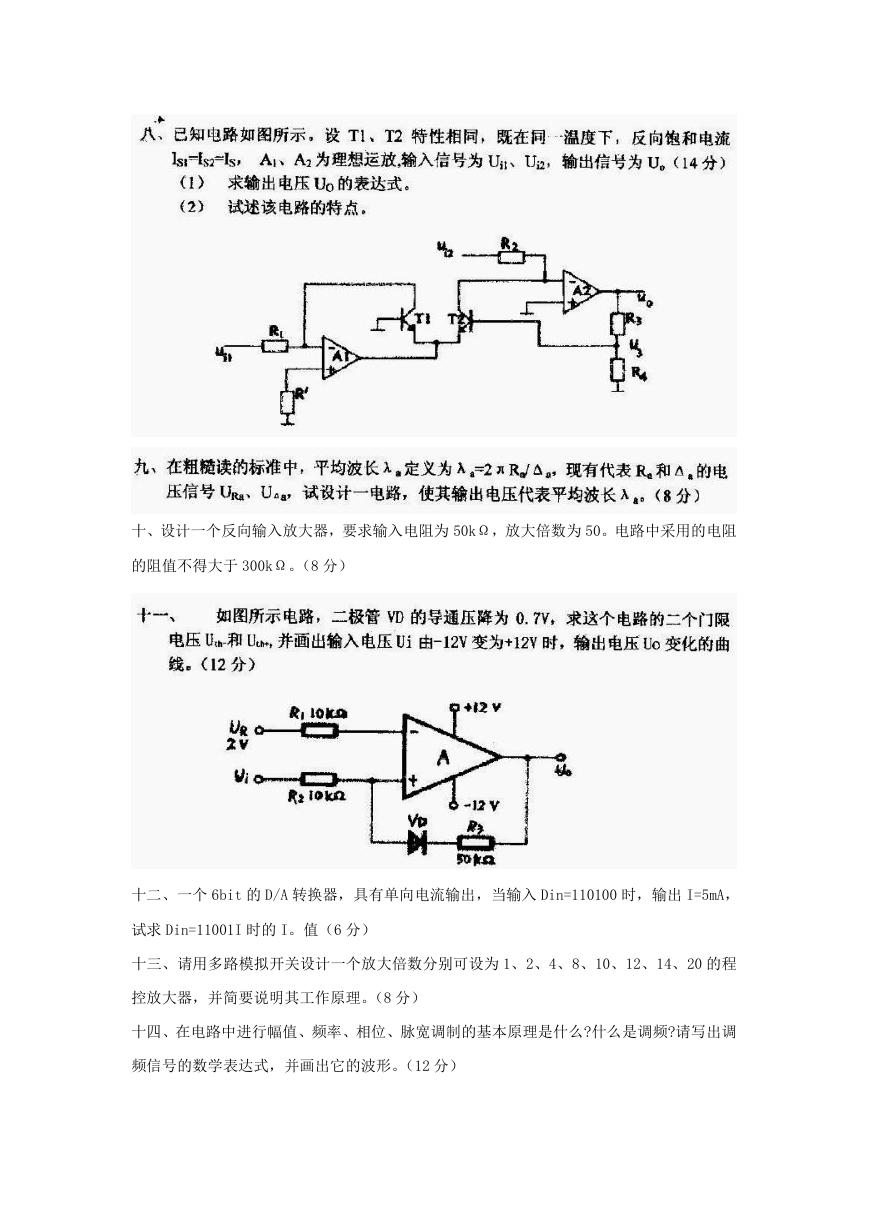

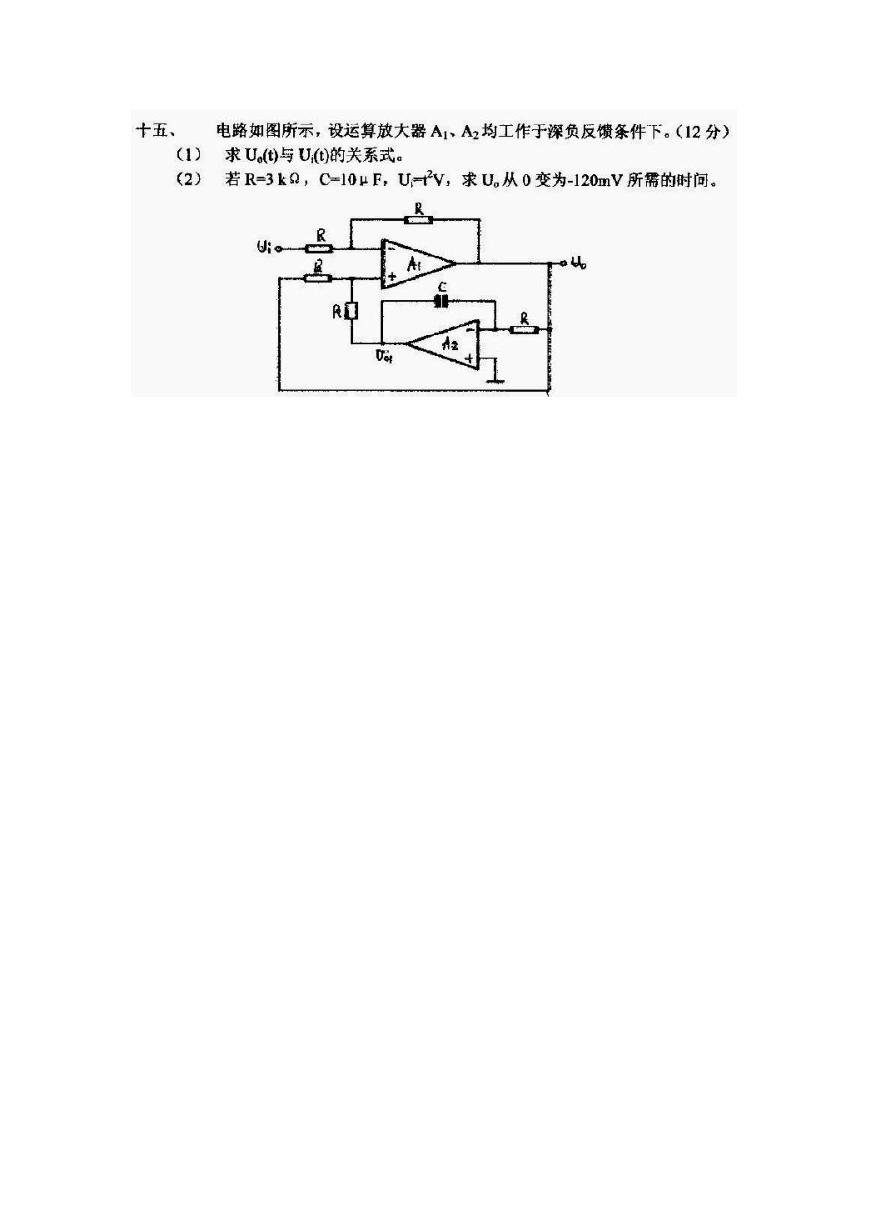

十、设计一个反向输入放大器，要求输入电阻为 50kΩ，放大倍数为 50。电路中采用的电阻的阻值不得大于 300kΩ。（8 分）十二、一个 6bit 的 D/A 转换器，具有单向电流输出，当输入 Din=110100 时，输出 I=5mA，试求 Din=11001I 时的 I。值（6 分）十三、请用多路模拟开关设计一个放大倍数分别可设为 1、2、4、8、10、12、14、20 的程控放大器，并简要说明其工作原理。（8 分）十四、在电路中进行幅值、频率、相位、脉宽调制的基本原理是什么?什么是调频?请写出调频信号的数学表达式，并画出它的波形。（12 分）
