2004 年上海理工大学传感器技术考研真题
一、是非题
1.激磁电源频率和电压的波动对电感式传感器的灵敏度没有影响。
2.为提高压电式传感器的电荷灵敏度,可采用二片或多片压电片的串联形式。
3.在电容式传感器中,为消除电缆电容的影响,可采用"驱动电缆"技术。
4.传感器的动态特性不仅取决于传感器本身,同时还与被测量的变化形式有关。
5.用电阻应变片测量动态应变时,应变片的敏感栅越长,则工作频率就越高。
6.霍尔式传感器的温度误差可通过合理选取负载电阻 R,的阻值来补偿。
7.传感器的灵敏度越高,则分辨力越强。
8.压电式传感器的前置放大器若采用电荷放大器,则可使用较长的连接电缆。
9.用相敏检波电路能减小电感式传感器的零位残余电压。
10.用传感器的频率特性函数能方便地求出输入为正弦函数的输出响应。
二、名词解释
1.重复性
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________
2.温差电势
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________
3.光电效应
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________

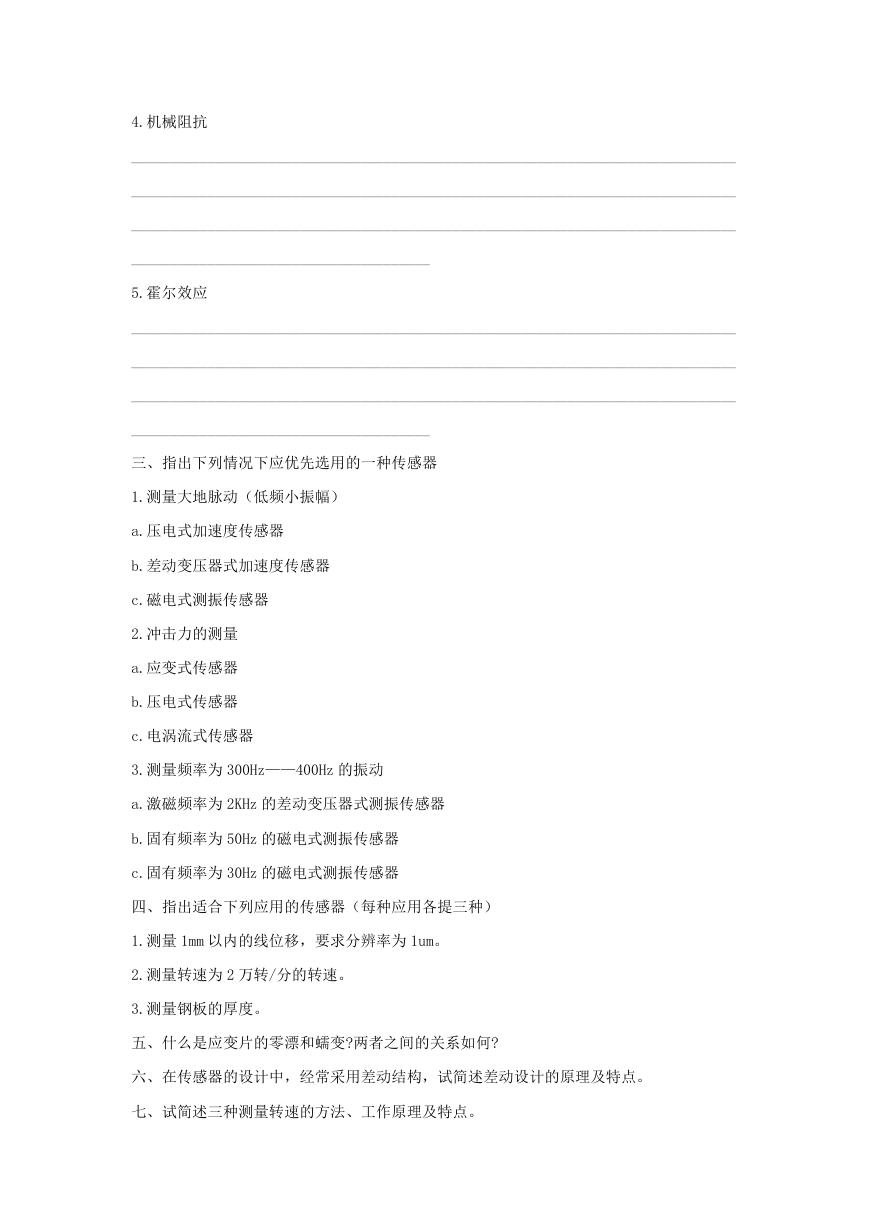

4.机械阻抗
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________
5.霍尔效应
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________
三、指出下列情况下应优先选用的一种传感器
1.测量大地脉动(低频小振幅)
a.压电式加速度传感器
b.差动变压器式加速度传感器
c.磁电式测振传感器
2.冲击力的测量
a.应变式传感器
b.压电式传感器
c.电涡流式传感器
3.测量频率为 300Hz——400Hz 的振动
a.激磁频率为 2KHz 的差动变压器式测振传感器
b.固有频率为 50Hz 的磁电式测振传感器
c.固有频率为 30Hz 的磁电式测振传感器
四、指出适合下列应用的传感器(每种应用各提三种)
1.测量 1mm 以内的线位移,要求分辨率为 1um。
2.测量转速为 2 万转/分的转速。
3.测量钢板的厚度。
五、什么是应变片的零漂和蠕变?两者之间的关系如何?
六、在传感器的设计中,经常采用差动结构,试简述差动设计的原理及特点。
七、试简述三种测量转速的方法、工作原理及特点。

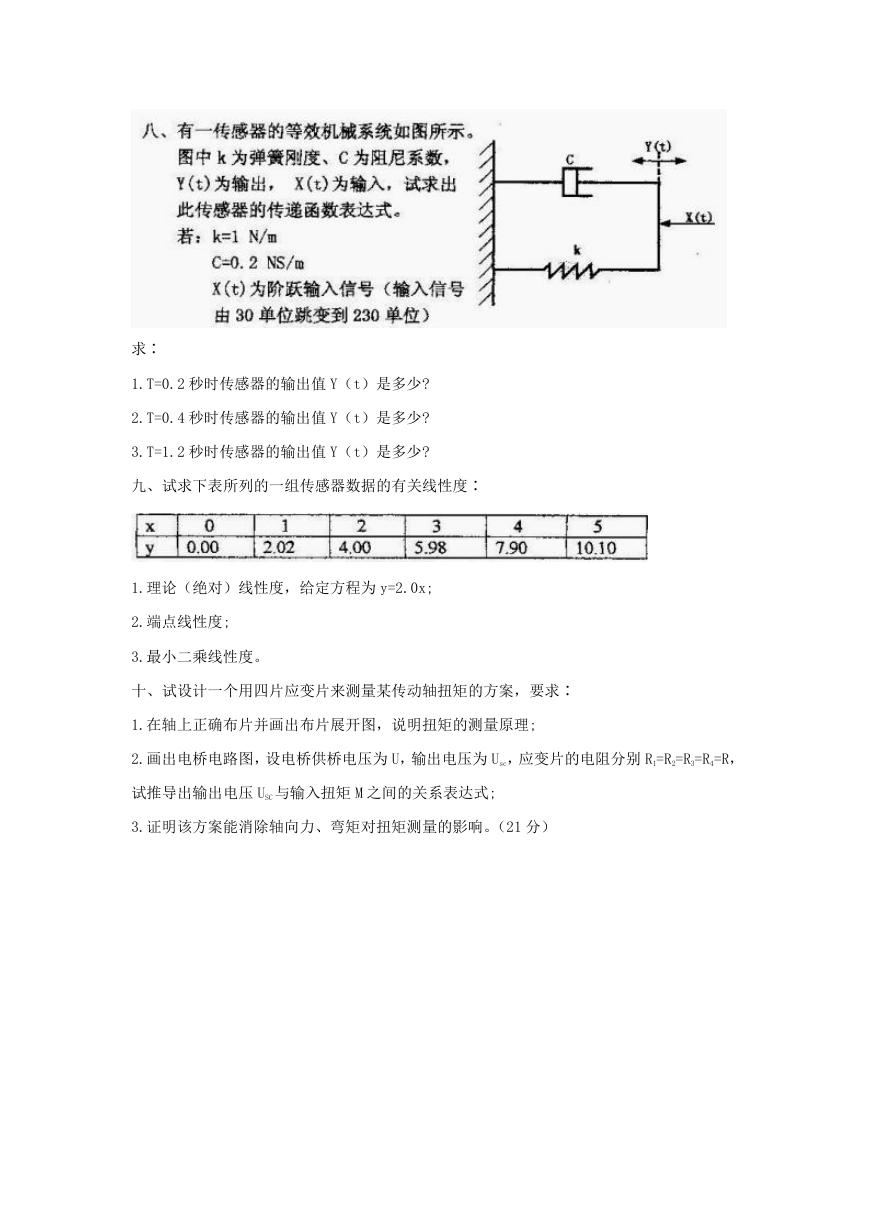

求∶
1.T=0.2 秒时传感器的输出值 Y(t)是多少?
2.T=0.4 秒时传感器的输出值 Y(t)是多少?
3.T=1.2 秒时传感器的输出值 Y(t)是多少?
九、试求下表所列的一组传感器数据的有关线性度∶
1.理论(绝对)线性度,给定方程为 y=2.0x;
2.端点线性度;
3.最小二乘线性度。
十、试设计一个用四片应变片来测量某传动轴扭矩的方案,要求∶
1.在轴上正确布片并画出布片展开图,说明扭矩的测量原理;
2.画出电桥电路图,设电桥供桥电压为 U,输出电压为 Usc,应变片的电阻分别 R1=R2=R3=R4=R,
试推导出输出电压 USC 与输入扭矩 M 之间的关系表达式;
3.证明该方案能消除轴向力、弯矩对扭矩测量的影响。(21 分)
