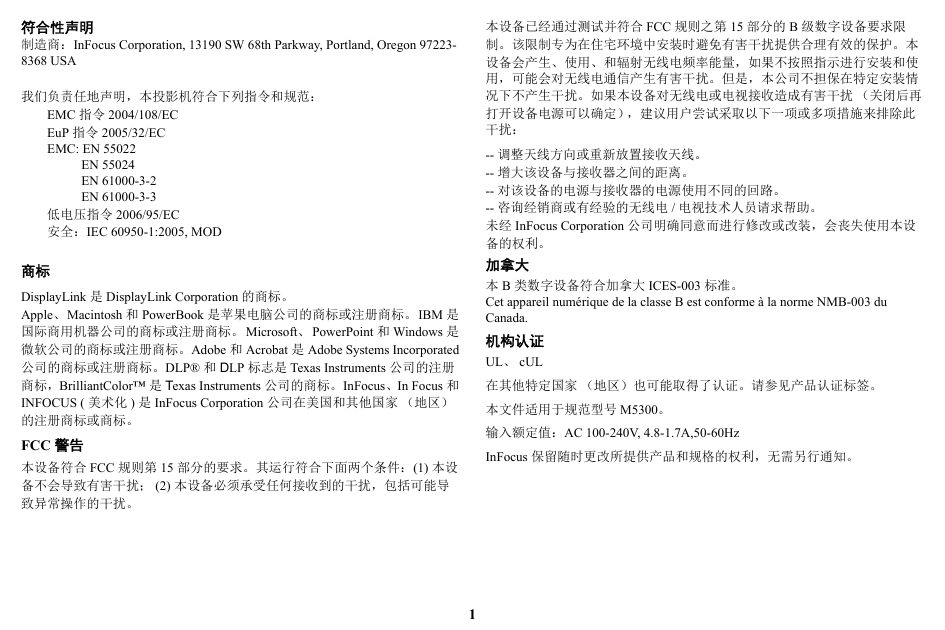

符合性声明制造商： InFocus Corporation, 13190 SW 68th Parkway, Portland, Oregon 97223- 8368 USA 我们负责任地声明，本投影机符合下列指令和规范： EMC 指令 2004/108/EC EuP 指令 2005/32/EC EMC: EN 55022 EN 55024 EN 61000-3-2 EN 61000-3-3 低电压指令 2006/95/EC 安全： IEC 60950-1:2005, MOD 商标 DisplayLink 是 DisplayLink Corporation 的商标。 Apple、Macintosh 和 PowerBook 是苹果电脑公司的商标或注册商标。IBM 是国际商用机器公司的商标或注册商标。 Microsoft、 PowerPoint 和 Windows 是微软公司的商标或注册商标。 Adobe 和 Acrobat 是 Adobe Systems Incorporated 公司的商标或注册商标。 DLP® 和 DLP 标志是 Texas Instruments 公司的注册商标，BrilliantColor™ 是 Texas Instruments 公司的商标。 InFocus、In Focus 和 INFOCUS ( 美术化 ) 是 InFocus Corporation 公司在美国和其他国家（地区）的注册商标或商标。 FCC 警告本设备符合 FCC 规则第 15 部分的要求。其运行符合下面两个条件： (1) 本设备不会导致有害干扰； (2) 本设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。本设备已经通过测试并符合 FCC 规则之第 15 部分的 B 级数字设备要求限制。该限制专为在住宅环境中安装时避免有害干扰提供合理有效的保护。本设备会产生、使用、和辐射无线电频率能量，如果不按照指示进行安装和使用，可能会对无线电通信产生有害干扰。但是，本公司不担保在特定安装情况下不产生干扰。如果本设备对无线电或电视接收造成有害干扰（关闭后再打开设备电源可以确定），建议用户尝试采取以下一项或多项措施来排除此干扰： -- 调整天线方向或重新放置接收天线。 -- 增大该设备与接收器之间的距离。 -- 对该设备的电源与接收器的电源使用不同的回路。 -- 咨询经销商或有经验的无线电 / 电视技术人员请求帮助。未经 InFocus Corporation 公司明确同意而进行修改或改装，会丧失使用本设备的权利。加拿大本 B 类数字设备符合加拿大 ICES-003 标准。 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. 机构认证 UL、 cUL 在其他特定国家（地区）也可能取得了认证。请参见产品认证标签。本文件适用于规范型号 M5300。输入额定值： AC 100-240V, 4.8-1.7A,50-60Hz InFocus 保留随时更改所提供产品和规格的权利，无需另行通知。 1

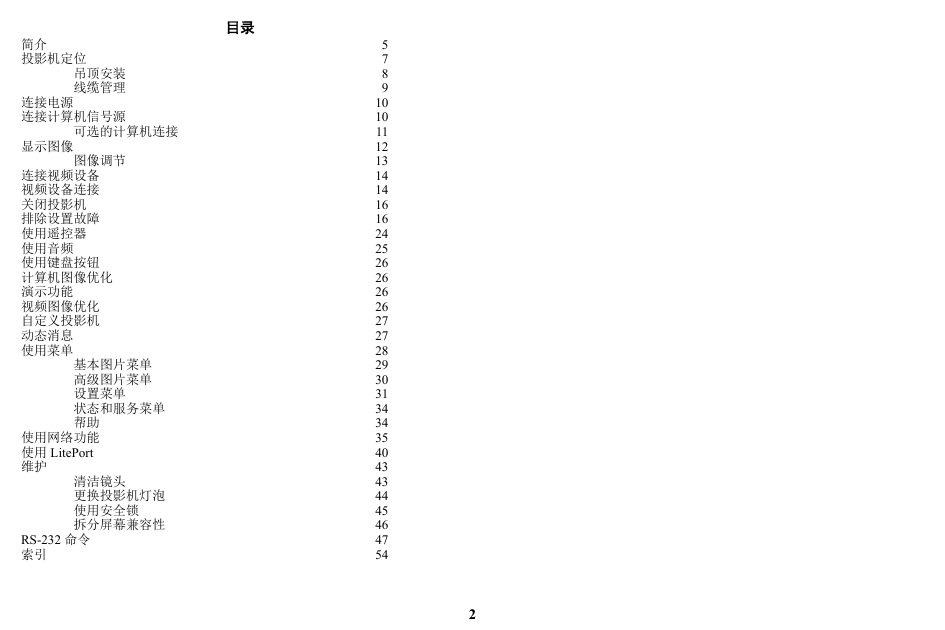

目录简介投影机定位吊顶安装线缆管理连接电源连接计算机信号源可选的计算机连接显示图像图像调节连接视频设备视频设备连接关闭投影机排除设置故障使用遥控器使用音频使用键盘按钮计算机图像优化演示功能视频图像优化自定义投影机动态消息使用菜单基本图片菜单高级图片菜单设置菜单状态和服务菜单帮助使用网络功能使用 LitePort 维护清洁镜头更换投影机灯泡使用安全锁拆分屏幕兼容性 RS-232 命令索引 5 7 8 9 10 10 11 12 13 14 14 16 16 24 25 26 26 26 26 27 27 28 29 30 31 34 34 35 40 43 43 44 45 46 47 54 2

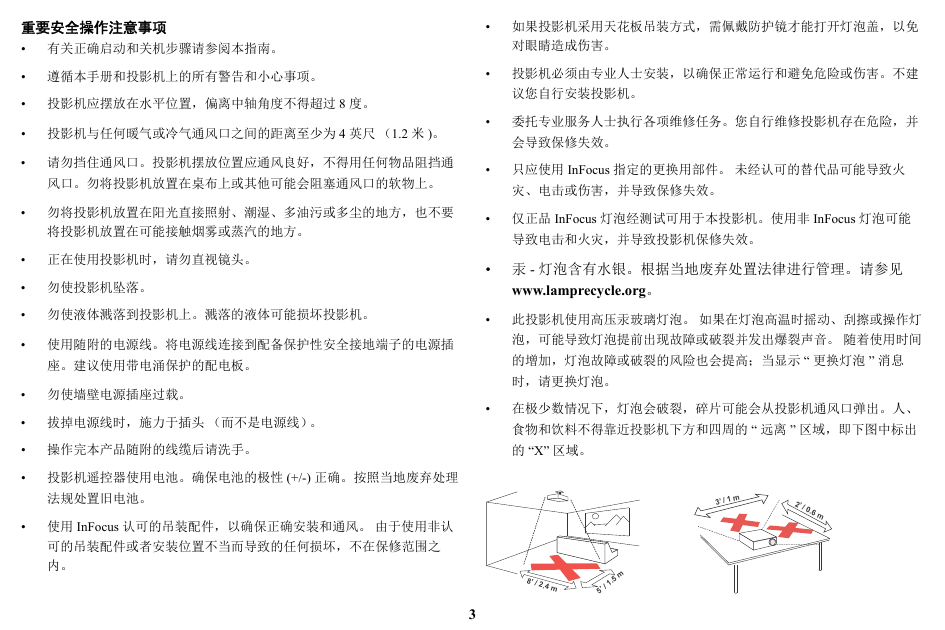

重要安全操作注意事项 • 有关正确启动和关机步骤请参阅本指南。 • 遵循本手册和投影机上的所有警告和小心事项。 • 投影机应摆放在水平位置，偏离中轴角度不得超过 8 度。 • 投影机与任何暖气或冷气通风口之间的距离至少为 4 英尺（1.2 米 )。 • 请勿挡住通风口。投影机摆放位置应通风良好，不得用任何物品阻挡通风口。勿将投影机放置在桌布上或其他可能会阻塞通风口的软物上。 • 勿将投影机放置在阳光直接照射、潮湿、多油污或多尘的地方，也不要将投影机放置在可能接触烟雾或蒸汽的地方。 • 正在使用投影机时，请勿直视镜头。 • 勿使投影机坠落。 • 勿使液体溅落到投影机上。溅落的液体可能损坏投影机。 • 使用随附的电源线。将电源线连接到配备保护性安全接地端子的电源插座。建议使用带电涌保护的配电板。 • 勿使墙壁电源插座过载。 • 拔掉电源线时，施力于插头（而不是电源线）。 • 操作完本产品随附的线缆后请洗手。 • 投影机遥控器使用电池。确保电池的极性 (+/-) 正确。按照当地废弃处理法规处置旧电池。 • 使用 InFocus 认可的吊装配件，以确保正确安装和通风。由于使用非认可的吊装配件或者安装位置不当而导致的任何损坏，不在保修范围之内。 • 如果投影机采用天花板吊装方式，需佩戴防护镜才能打开灯泡盖，以免对眼睛造成伤害。 • 投影机必须由专业人士安装，以确保正常运行和避免危险或伤害。不建议您自行安装投影机。 • 委托专业服务人士执行各项维修任务。您自行维修投影机存在危险，并会导致保修失效。 • 只应使用 InFocus 指定的更换用部件。未经认可的替代品可能导致火灾、电击或伤害，并导致保修失效。 • 仅正品 InFocus 灯泡经测试可用于本投影机。使用非 InFocus 灯泡可能导致电击和火灾，并导致投影机保修失效。 • 汞 - 灯泡含有水银。根据当地废弃处置法律进行管理。请参见 www.lamprecycle.org。 • 此投影机使用高压汞玻璃灯泡。如果在灯泡高温时摇动、刮擦或操作灯泡，可能导致灯泡提前出现故障或破裂并发出爆裂声音。随着使用时间的增加，灯泡故障或破裂的风险也会提高；当显示 “ 更换灯泡 ” 消息时，请更换灯泡。 • 在极少数情况下，灯泡会破裂，碎片可能会从投影机通风口弹出。人、食物和饮料不得靠近投影机下方和四周的 “ 远离 ” 区域，即下图中标出的 “X” 区域。 1 m 3 ’ / 2’ / 0.6 m 8’/2.4m 5’/1.5 m 3

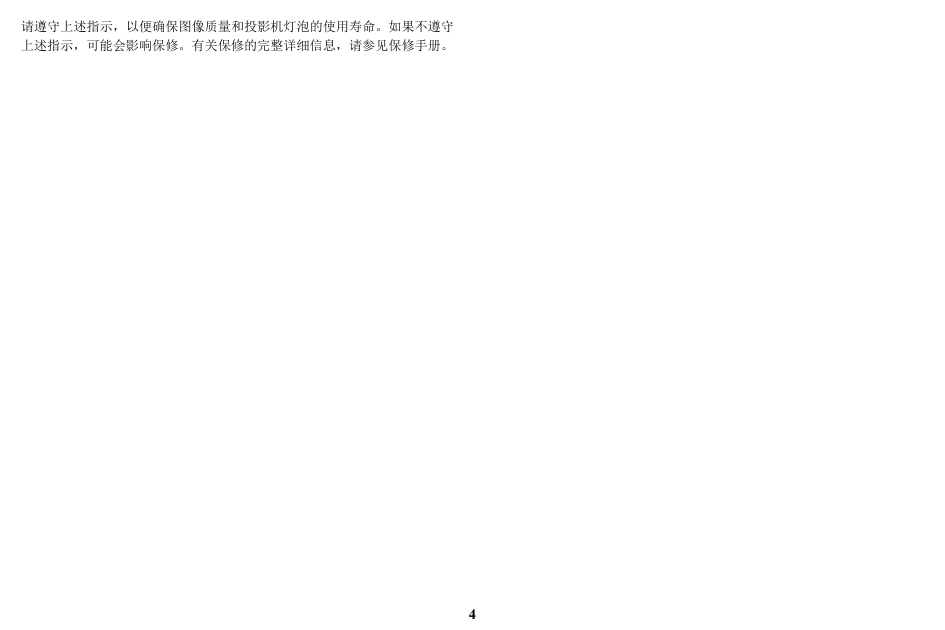

请遵守上述指示，以便确保图像质量和投影机灯泡的使用寿命。如果不遵守上述指示，可能会影响保修。有关保修的完整详细信息，请参见保修手册。 4

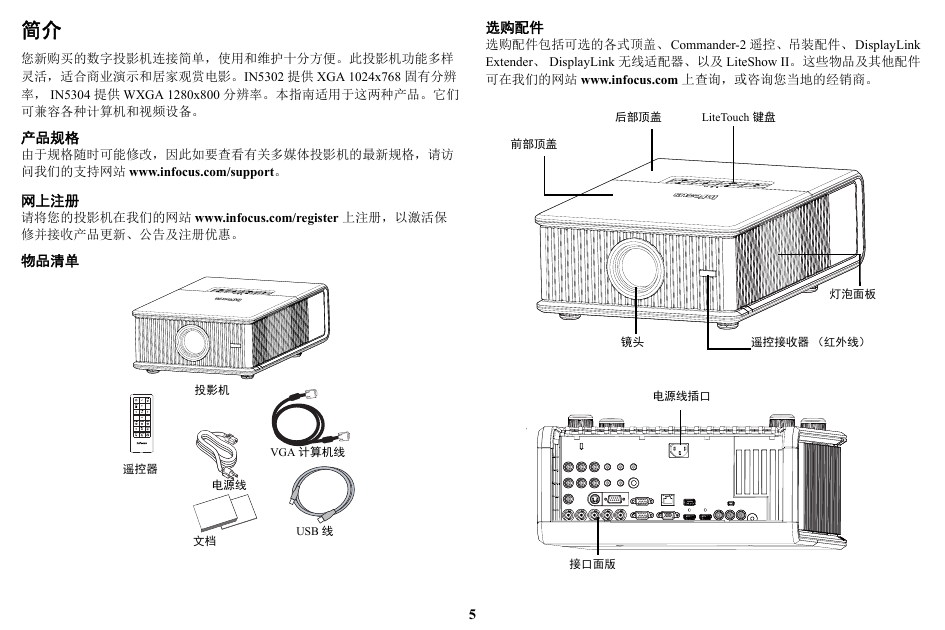

简介您新购买的数字投影机连接简单，使用和维护十分方便。此投影机功能多样灵活，适合商业演示和居家观赏电影。 IN5302 提供 XGA 1024x768 固有分辨率， IN5304 提供 WXGA 1280x800 分辨率。本指南适用于这两种产品。它们可兼容各种计算机和视频设备。选购配件选购配件包括可选的各式顶盖、Commander-2 遥控、吊装配件、DisplayLink Extender、 DisplayLink 无线适配器、以及 LiteShow II。这些物品及其他配件可在我们的网站 www.infocus.com 上查询，或咨询您当地的经销商。后部顶盖 LiteTouch 键盘产品规格由于规格随时可能修改，因此如要查看有关多媒体投影机的最新规格，请访问我们的支持网站 www.infocus.com/support。前部顶盖网上注册请将您的投影机在我们的网站 www.infocus.com/register 上注册，以激活保修并接收产品更新、公告及注册优惠。物品清单灯泡面板镜头遥控接收器（红外线）投影机电源线插口 VGA 计算机线遥控器电源线文档 USB 线接口面版 5

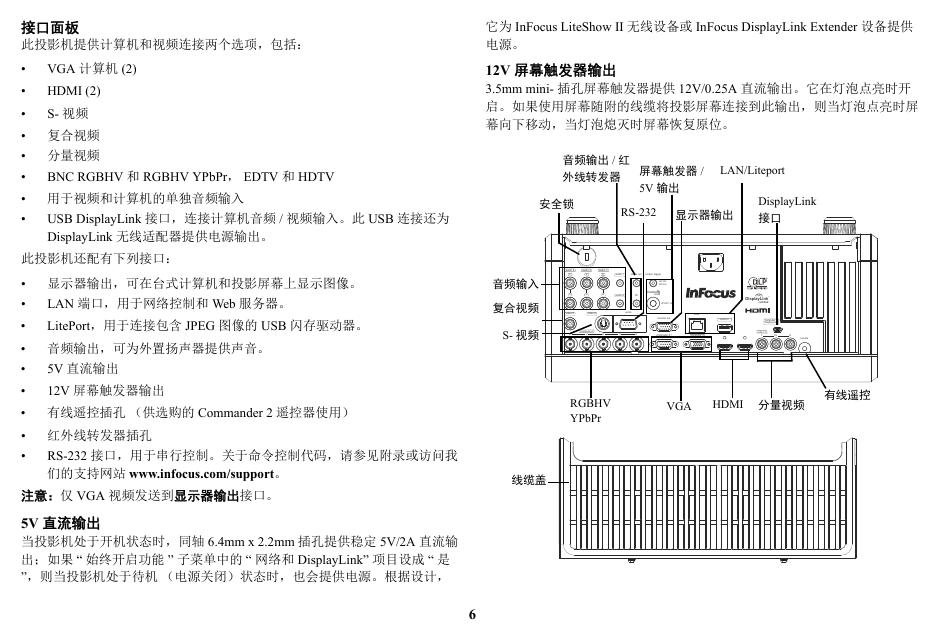

S- 视频接口面板此投影机提供计算机和视频连接两个选项，包括： • VGA 计算机 (2) • HDMI (2) • • 复合视频 • 分量视频 • • 用于视频和计算机的单独音频输入 • USB DisplayLink 接口，连接计算机音频 / 视频输入。此 USB 连接还为 BNC RGBHV 和 RGBHV YPbPr， EDTV 和 HDTV DisplayLink 无线适配器提供电源输出。 LAN 端口，用于网络控制和 Web 服务器。 LitePort，用于连接包含 JPEG 图像的 USB 闪存驱动器。此投影机还配有下列接口： • 显示器输出，可在台式计算机和投影屏幕上显示图像。 • • • 音频输出，可为外置扬声器提供声音。 • • • 有线遥控插孔（供选购的 Commander 2 遥控器使用） • 红外线转发器插孔 • 5V 直流输出 12V 屏幕触发器输出 RS-232 接口，用于串行控制。关于命令控制代码，请参见附录或访问我们的支持网站 www.infocus.com/support。注意：仅 VGA 视频发送到显示器输出接口。 5V 直流输出当投影机处于开机状态时，同轴 6.4mm x 2.2mm 插孔提供稳定 5V/2A 直流输出；如果 “ 始终开启功能 ” 子菜单中的 “ 网络和 DisplayLink” 项目设成 “ 是 ”，则当投影机处于待机（电源关闭）状态时，也会提供电源。根据设计，它为 InFocus LiteShow II 无线设备或 InFocus DisplayLink Extender 设备提供电源。 12V 屏幕触发器输出 3.5mm mini- 插孔屏幕触发器提供 12V/0.25A 直流输出。它在灯泡点亮时开启。如果使用屏幕随附的线缆将投影屏幕连接到此输出，则当灯泡点亮时屏幕向下移动，当灯泡熄灭时屏幕恢复原位。音频输出 / 红外线转发器屏幕触发器 / 5V 输出 LAN/Liteport 安全锁 RS-232 显示器输出 DisplayLink 接口音频输入复合视频 S- 视频 audio 5 audio 4 audio 3 L R L R L R audio 1 audio out screen trigger 12V DC 250 mA audio 2 IR wirelessready video 5 video 4 serial +5V DC; 2A monitor out LAN LitePort computer 4 H V 　B G R computer 2 computer 3 DisplayLinkTM certified computer 1 DisplayLink video 3 Y Pb Pr remote RGBHV YPbPr VGA HDMI 分量视频有线遥控线缆盖 6

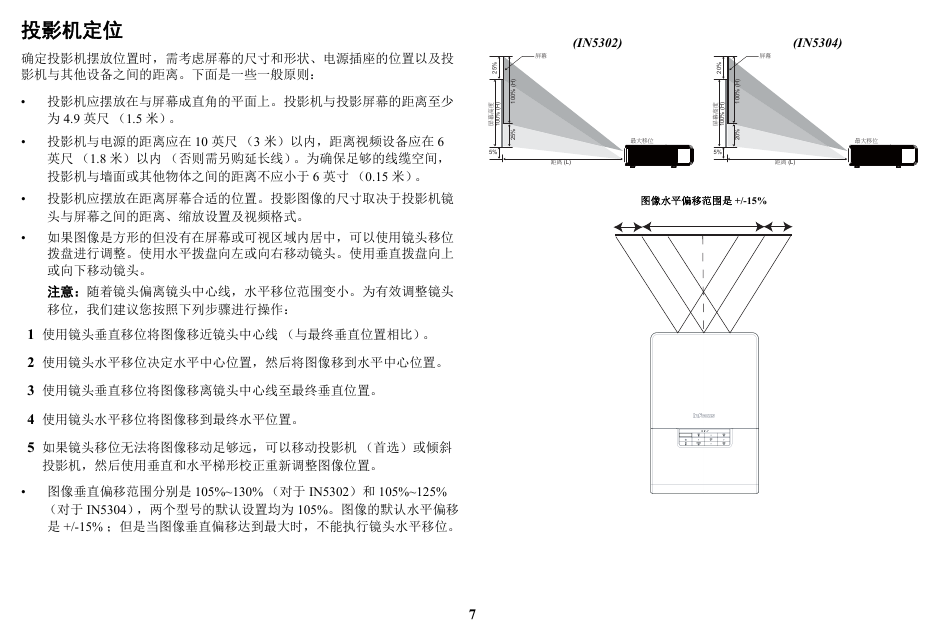

(IN5302) (IN5304) 屏幕 % 5 2 屏幕 % 0 2 ) H ( % 0 0 1 ) H 度高幕屏 ( % 0 0 1 ) H ( % 0 0 1 ) H 度高幕屏 ( % 0 0 1 % 5 2 5% 最大移位 % 0 2 5% 距离 (L) 距离 (L) 最大移位图像水平偏移范围是 +/-15% 投影机定位确定投影机摆放位置时，需考虑屏幕的尺寸和形状、电源插座的位置以及投影机与其他设备之间的距离。下面是一些一般原则： • 投影机应摆放在与屏幕成直角的平面上。投影机与投影屏幕的距离至少为 4.9 英尺（1.5 米）。 • 投影机与电源的距离应在 10 英尺（3 米）以内，距离视频设备应在 6 英尺（1.8 米）以内（否则需另购延长线）。为确保足够的线缆空间，投影机与墙面或其他物体之间的距离不应小于 6 英寸（0.15 米）。 • 投影机应摆放在距离屏幕合适的位置。投影图像的尺寸取决于投影机镜头与屏幕之间的距离、缩放设置及视频格式。 • 如果图像是方形的但没有在屏幕或可视区域内居中，可以使用镜头移位拨盘进行调整。使用水平拨盘向左或向右移动镜头。使用垂直拨盘向上或向下移动镜头。注意：随着镜头偏离镜头中心线，水平移位范围变小。为有效调整镜头移位，我们建议您按照下列步骤进行操作： 1 使用镜头垂直移位将图像移近镜头中心线（与最终垂直位置相比）。 2 使用镜头水平移位决定水平中心位置，然后将图像移到水平中心位置。 3 使用镜头垂直移位将图像移离镜头中心线至最终垂直位置。 4 使用镜头水平移位将图像移到最终水平位置。 5 如果镜头移位无法将图像移动足够远，可以移动投影机（首选）或倾斜投影机，然后使用垂直和水平梯形校正重新调整图像位置。 • 图像垂直偏移范围分别是 105%~130% （对于 IN5302）和 105%~125% （对于 IN5304），两个型号的默认设置均为 105%。图像的默认水平偏移是 +/-15% ；但是当图像垂直偏移达到最大时，不能执行镜头水平移位。 7
