010-0749-02

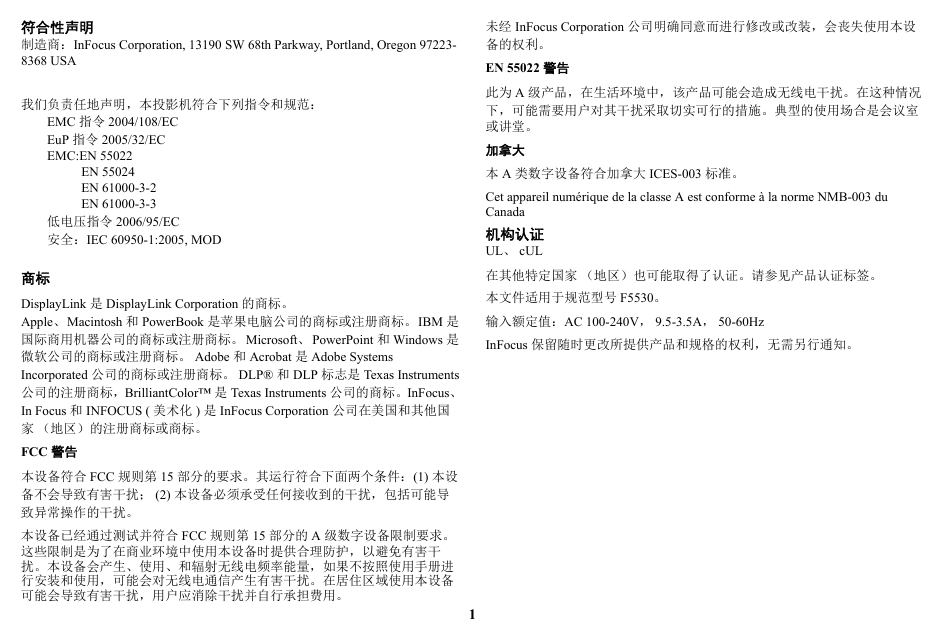

未经 InFocus Corporation 公司明确同意而进行修改或改装，会丧失使用本设备的权利。 EN 55022 警告此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。典型的使用场合是会议室或讲堂。加拿大本 A 类数字设备符合加拿大 ICES-003 标准。 Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada 机构认证 UL、 cUL 在其他特定国家（地区）也可能取得了认证。请参见产品认证标签。本文件适用于规范型号 F5530。输入额定值： AC 100-240V， 9.5-3.5A， 50-60Hz InFocus 保留随时更改所提供产品和规格的权利，无需另行通知。符合性声明制造商：InFocus Corporation, 13190 SW 68th Parkway, Portland, Oregon 97223- 8368 USA 我们负责任地声明，本投影机符合下列指令和规范： EMC 指令 2004/108/EC EuP 指令 2005/32/EC EMC:EN 55022 EN 55024 EN 61000-3-2 EN 61000-3-3 低电压指令 2006/95/EC 安全：IEC 60950-1:2005, MOD 商标 DisplayLink 是 DisplayLink Corporation 的商标。 Apple、Macintosh 和 PowerBook 是苹果电脑公司的商标或注册商标。IBM 是国际商用机器公司的商标或注册商标。 Microsoft、 PowerPoint 和 Windows 是微软公司的商标或注册商标。 Adobe 和 Acrobat 是 Adobe Systems Incorporated 公司的商标或注册商标。 DLP® 和 DLP 标志是 Texas Instruments 公司的注册商标，BrilliantColor™ 是 Texas Instruments 公司的商标。InFocus、 In Focus 和 INFOCUS ( 美术化 ) 是 InFocus Corporation 公司在美国和其他国家（地区）的注册商标或商标。 FCC 警告本设备符合 FCC 规则第 15 部分的要求。其运行符合下面两个条件：(1) 本设备不会导致有害干扰； (2) 本设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。本设备已经通过测试并符合 FCC 规则第 15 部分的 A 级数字设备限制要求。这些限制是为了在商业环境中使用本设备时提供合理防护，以避免有害干扰。本设备会产生、使用、和辐射无线电频率能量，如果不按照使用手册进行安装和使用，可能会对无线电通信产生有害干扰。在居住区域使用本设备可能会导致有害干扰，用户应消除干扰并自行承担费用。 1

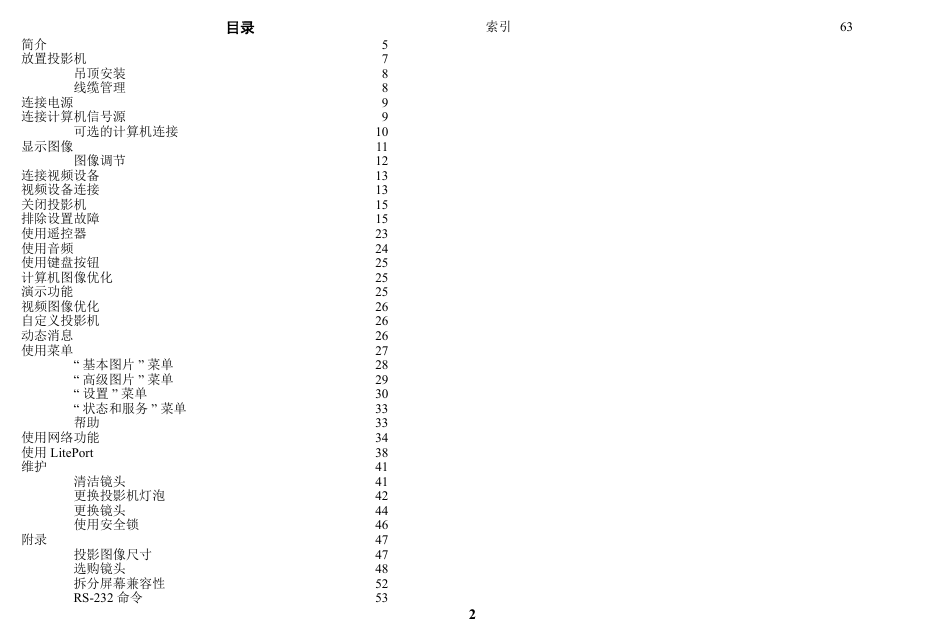

索引 63 目录简介放置投影机吊顶安装线缆管理连接电源连接计算机信号源可选的计算机连接显示图像图像调节连接视频设备视频设备连接关闭投影机排除设置故障使用遥控器使用音频使用键盘按钮计算机图像优化演示功能视频图像优化自定义投影机动态消息使用菜单 “ 基本图片 ” 菜单 “ 高级图片 ” 菜单 “ 设置 ” 菜单 “ 状态和服务 ” 菜单帮助使用网络功能使用 LitePort 维护附录清洁镜头更换投影机灯泡更换镜头使用安全锁投影图像尺寸选购镜头拆分屏幕兼容性 RS-232 命令 5 7 8 8 9 9 10 11 12 13 13 15 15 23 24 25 25 25 26 26 26 27 28 29 30 33 33 34 38 41 41 42 44 46 47 47 48 52 53 2

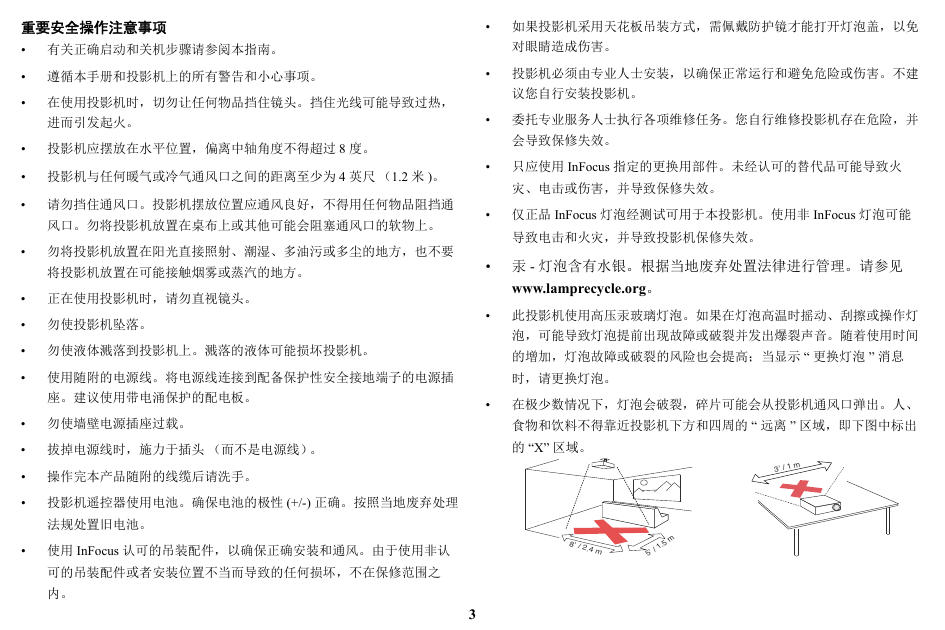

重要安全操作注意事项 • 有关正确启动和关机步骤请参阅本指南。 • 遵循本手册和投影机上的所有警告和小心事项。 • 如果投影机采用天花板吊装方式，需佩戴防护镜才能打开灯泡盖，以免对眼睛造成伤害。 • 投影机必须由专业人士安装，以确保正常运行和避免危险或伤害。不建 • 在使用投影机时，切勿让任何物品挡住镜头。挡住光线可能导致过热，议您自行安装投影机。进而引发起火。 • 投影机应摆放在水平位置，偏离中轴角度不得超过 8 度。 • 投影机与任何暖气或冷气通风口之间的距离至少为 4 英尺（1.2 米 )。 • 请勿挡住通风口。投影机摆放位置应通风良好，不得用任何物品阻挡通风口。勿将投影机放置在桌布上或其他可能会阻塞通风口的软物上。 • 勿将投影机放置在阳光直接照射、潮湿、多油污或多尘的地方，也不要将投影机放置在可能接触烟雾或蒸汽的地方。 • 正在使用投影机时，请勿直视镜头。 • 勿使投影机坠落。 • 勿使液体溅落到投影机上。溅落的液体可能损坏投影机。 • 使用随附的电源线。将电源线连接到配备保护性安全接地端子的电源插座。建议使用带电涌保护的配电板。 • 勿使墙壁电源插座过载。 • 拔掉电源线时，施力于插头（而不是电源线）。 • 操作完本产品随附的线缆后请洗手。 • 投影机遥控器使用电池。确保电池的极性 (+/-) 正确。按照当地废弃处理法规处置旧电池。 • 使用 InFocus 认可的吊装配件，以确保正确安装和通风。由于使用非认可的吊装配件或者安装位置不当而导致的任何损坏，不在保修范围之内。 3 • 委托专业服务人士执行各项维修任务。您自行维修投影机存在危险，并会导致保修失效。 • 只应使用 InFocus 指定的更换用部件。未经认可的替代品可能导致火灾、电击或伤害，并导致保修失效。 • 仅正品 InFocus 灯泡经测试可用于本投影机。使用非 InFocus 灯泡可能导致电击和火灾，并导致投影机保修失效。 • 汞 - 灯泡含有水银。根据当地废弃处置法律进行管理。请参见 www.lamprecycle.org。 • 此投影机使用高压汞玻璃灯泡。如果在灯泡高温时摇动、刮擦或操作灯泡，可能导致灯泡提前出现故障或破裂并发出爆裂声音。随着使用时间的增加，灯泡故障或破裂的风险也会提高；当显示 “ 更换灯泡 ” 消息时，请更换灯泡。 • 在极少数情况下，灯泡会破裂，碎片可能会从投影机通风口弹出。人、食物和饮料不得靠近投影机下方和四周的 “ 远离 ” 区域，即下图中标出的 “X” 区域。 1 m 3 ’ / 8’/2.4m 5’/1.5 m

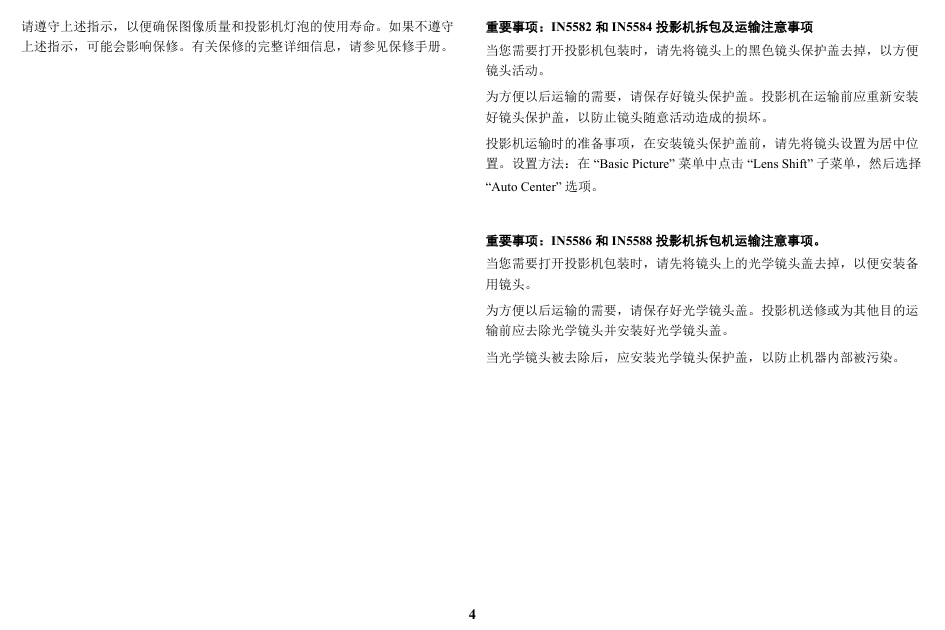

请遵守上述指示，以便确保图像质量和投影机灯泡的使用寿命。如果不遵守重要事项：IN5582 和 IN5584 投影机拆包及运输注意事项上述指示，可能会影响保修。有关保修的完整详细信息，请参见保修手册。当您需要打开投影机包装时，请先将镜头上的黑色镜头保护盖去掉，以方便镜头活动。为方便以后运输的需要，请保存好镜头保护盖。投影机在运输前应重新安装好镜头保护盖，以防止镜头随意活动造成的损坏。投影机运输时的准备事项，在安装镜头保护盖前，请先将镜头设置为居中位置。设置方法：在 “Basic Picture” 菜单中点击 “Lens Shift” 子菜单，然后选择 “Auto Center” 选项。重要事项：IN5586 和 IN5588 投影机拆包机运输注意事项。当您需要打开投影机包装时，请先将镜头上的光学镜头盖去掉，以便安装备用镜头。为方便以后运输的需要，请保存好光学镜头盖。投影机送修或为其他目的运输前应去除光学镜头并安装好光学镜头盖。当光学镜头被去除后，应安装光学镜头保护盖，以防止机器内部被污染。 4

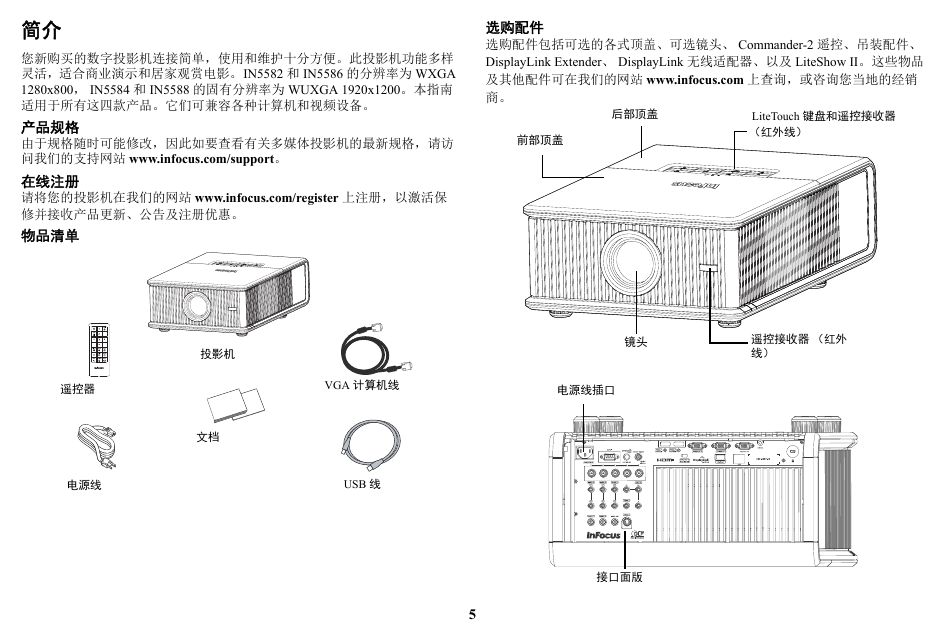

简介您新购买的数字投影机连接简单，使用和维护十分方便。此投影机功能多样灵活，适合商业演示和居家观赏电影。IN5582 和 IN5586 的分辨率为 WXGA 1280x800， IN5584 和 IN5588 的固有分辨率为 WUXGA 1920x1200。本指南适用于所有这四款产品。它们可兼容各种计算机和视频设备。产品规格由于规格随时可能修改，因此如要查看有关多媒体投影机的最新规格，请访问我们的支持网站 www.infocus.com/support。在线注册请将您的投影机在我们的网站 www.infocus.com/register 上注册，以激活保修并接收产品更新、公告及注册优惠。物品清单选购配件选购配件包括可选的各式顶盖、可选镜头、 Commander-2 遥控、吊装配件、 DisplayLink Extender、 DisplayLink 无线适配器、以及 LiteShow II。这些物品及其他配件可在我们的网站 www.infocus.com 上查询，或咨询您当地的经销商。后部顶盖 LiteTouch 键盘和遥控接收器（红外线）前部顶盖投影机文档遥控器电源线 VGA 计算机线电源线插口镜头遥控接收器（红外线） USB 线接口面版 5

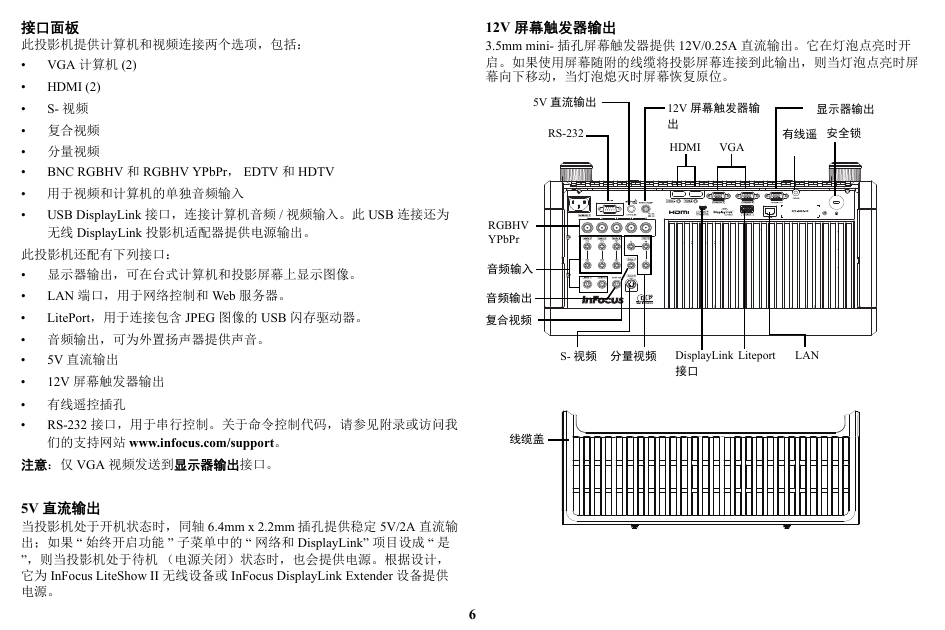

12V 屏幕触发器输出 3.5mm mini- 插孔屏幕触发器提供 12V/0.25A 直流输出。它在灯泡点亮时开启。如果使用屏幕随附的线缆将投影屏幕连接到此输出，则当灯泡点亮时屏幕向下移动，当灯泡熄灭时屏幕恢复原位。 5V 直流输出 RS-232 12V 屏幕触发器输出 HDMI VGA 显示器输出有线遥安全锁 RGBHV YPbPr 音频输入音频输出复合视频线缆盖 S- 视频分量视频 DisplayLink 接口 Liteport LAN S- 视频接口面板此投影机提供计算机和视频连接两个选项，包括： • VGA 计算机 (2) • HDMI (2) • • 复合视频 • 分量视频 • • 用于视频和计算机的单独音频输入 • USB DisplayLink 接口，连接计算机音频 / 视频输入。此 USB 连接还为 BNC RGBHV 和 RGBHV YPbPr， EDTV 和 HDTV 无线 DisplayLink 投影机适配器提供电源输出。 LAN 端口，用于网络控制和 Web 服务器。 LitePort，用于连接包含 JPEG 图像的 USB 闪存驱动器。此投影机还配有下列接口： • 显示器输出，可在台式计算机和投影屏幕上显示图像。 • • • 音频输出，可为外置扬声器提供声音。 • • • 有线遥控插孔 • 5V 直流输出 12V 屏幕触发器输出 RS-232 接口，用于串行控制。关于命令控制代码，请参见附录或访问我们的支持网站 www.infocus.com/support。注意：仅 VGA 视频发送到显示器输出接口。 5V 直流输出当投影机处于开机状态时，同轴 6.4mm x 2.2mm 插孔提供稳定 5V/2A 直流输出；如果 “ 始终开启功能 ” 子菜单中的 “ 网络和 DisplayLink” 项目设成 “ 是 ”，则当投影机处于待机（电源关闭）状态时，也会提供电源。根据设计，它为 InFocus LiteShow II 无线设备或 InFocus DisplayLink Extender 设备提供电源。 6

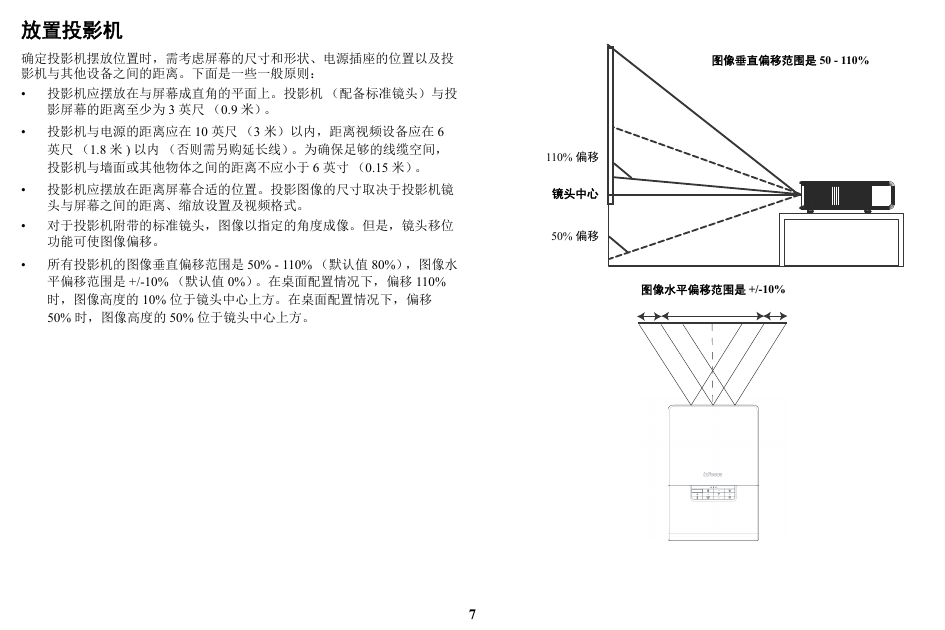

放置投影机确定投影机摆放位置时，需考虑屏幕的尺寸和形状、电源插座的位置以及投影机与其他设备之间的距离。下面是一些一般原则： • 投影机应摆放在与屏幕成直角的平面上。投影机（配备标准镜头）与投影屏幕的距离至少为 3 英尺（0.9 米）。 • 投影机与电源的距离应在 10 英尺（3 米）以内，距离视频设备应在 6 英尺（1.8 米 ) 以内（否则需另购延长线）。为确保足够的线缆空间，投影机与墙面或其他物体之间的距离不应小于 6 英寸（0.15 米）。 • 投影机应摆放在距离屏幕合适的位置。投影图像的尺寸取决于投影机镜头与屏幕之间的距离、缩放设置及视频格式。 • 对于投影机附带的标准镜头，图像以指定的角度成像。但是，镜头移位功能可使图像偏移。 • 所有投影机的图像垂直偏移范围是 50% - 110% （默认值 80%），图像水平偏移范围是 +/-10% （默认值 0%）。在桌面配置情况下，偏移 110% 时，图像高度的 10% 位于镜头中心上方。在桌面配置情况下，偏移 50% 时，图像高度的 50% 位于镜头中心上方。图像垂直偏移范围是 50 - 110% 110% 偏移镜头中心 50% 偏移图像水平偏移范围是 +/-10% 7
