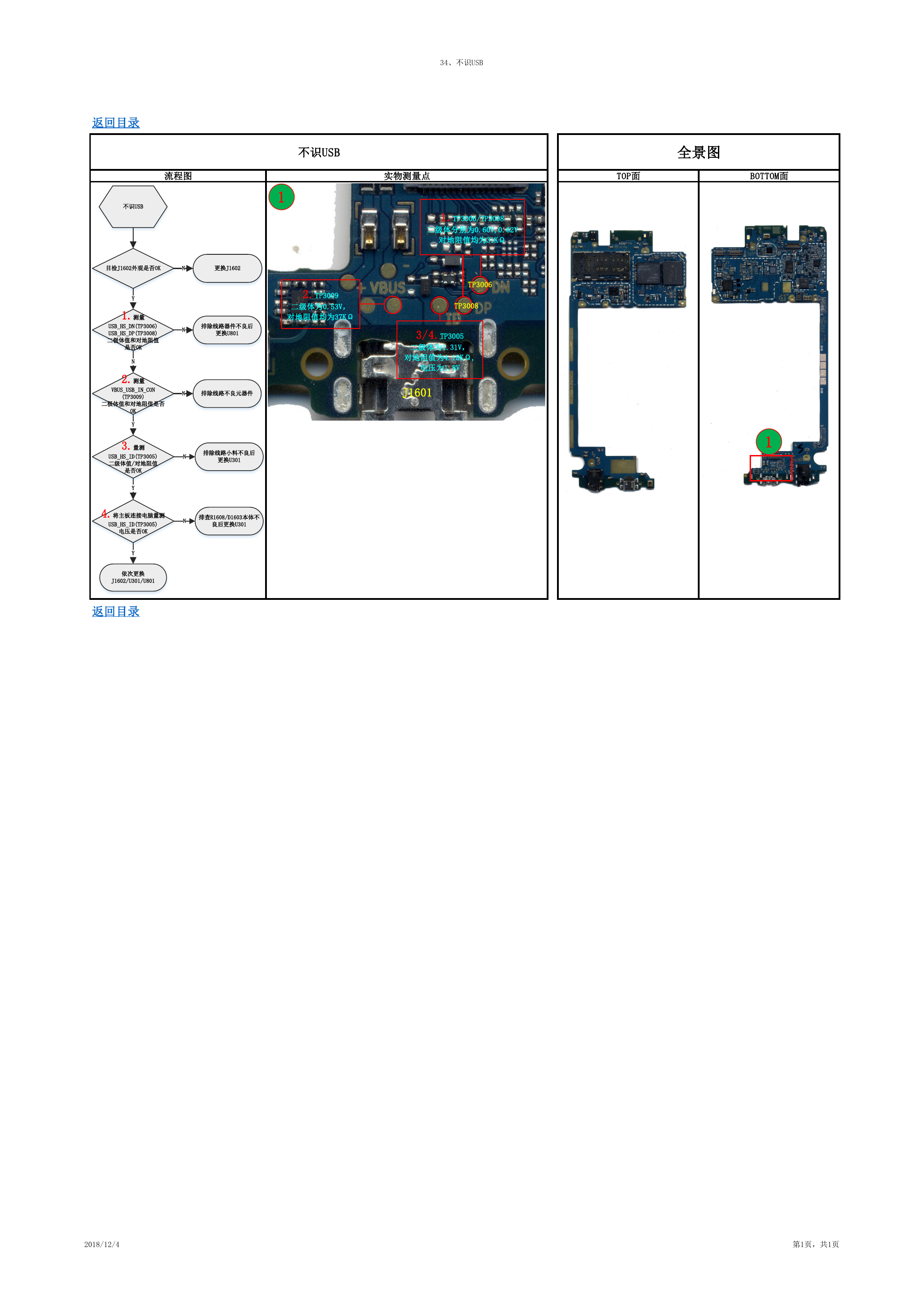

34、不识USB 返回目录 不识USB 全景图 流程图 实物测量点 TOP面 BOTTOM面 2.TP3009 二级体为0.53V， 对地阻值均为37KΩ 1.TP3006/TP3008 二级体分别为0.60V,0.62V 对地阻值均为31KΩ TP3006 TP3008 3/4.TP3005 二级体为1.31V， 对地阻值为4.18KΩ, 电压为1.8V J1601 不识USB 1 目检J1602外观是否OK N 更换J1602 N 排除线路器件不良后 更换U801 N 排除线路不良元器件 N N 排除线路小料不良后 更换U301 排查R1608/D1603本体不 良后更换U301 Y 1.测量 USB_HS_DN(TP3006) USB_HS_DP(TP3008) 二极体值和对地阻值 是否OK N 2.测量 VBUS_USB_IN_CON (TP3009) 二极体值和对地阻值是否 OK Y 3.量测 USB_HS_ID(TP3005) 二级体值/对地阻值 是否OK Y 4.将主板连接电脑量测 USB_HS_ID(TP3005) 电压是否OK Y 依次更换 J1602/U301/U801 返回目录 1 2018/12/4 第1页，共1页
