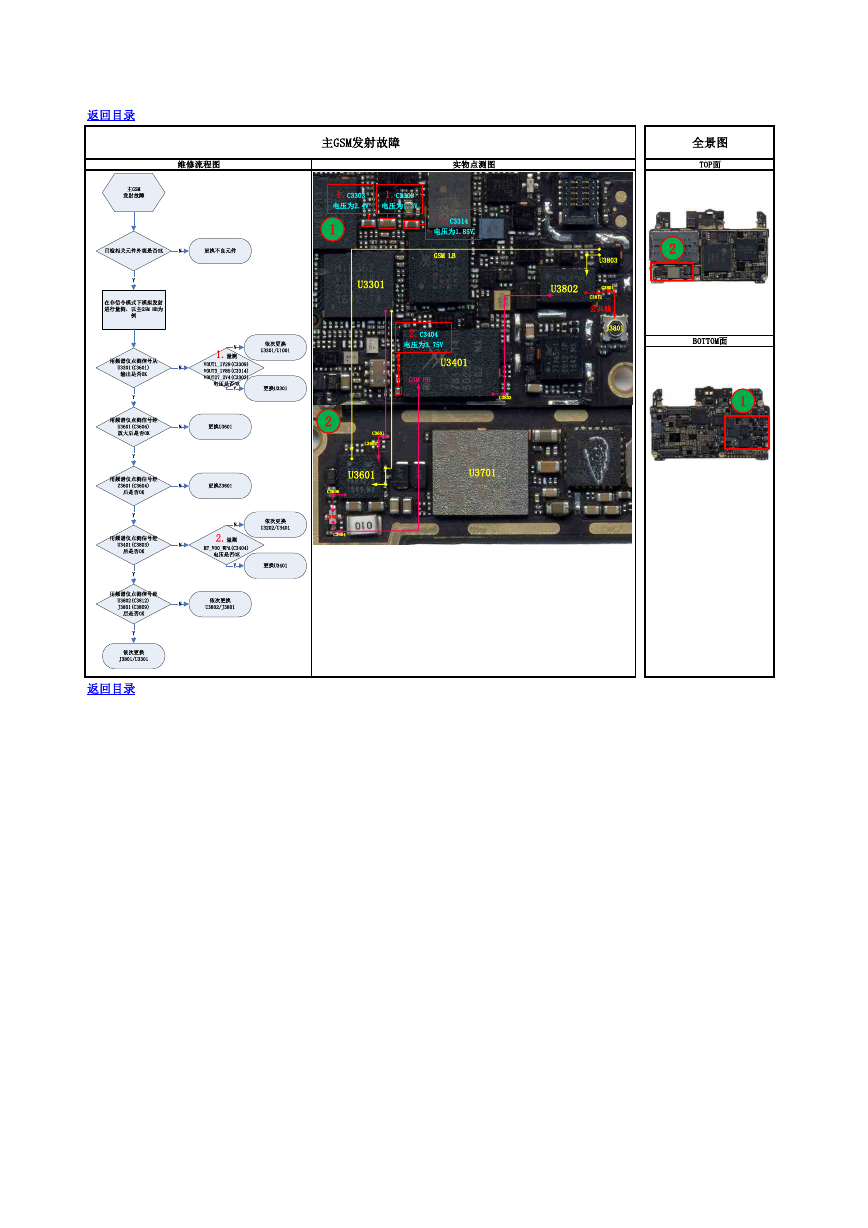

返回目录 维修流程图 实物点测图 主GSM发射故障 全景图 TOP面 2 U3802 U3803 C3801 C3812 公共线 J3801 BOTTOM面 1 1.C3303 电压为2.4V 1.C3309 电压为1.3V 1 1.C3314 电压为1.85V GSM LB U3301 2.C3404 电压为3.75V U3401 GSM HB C3803 U3701 C3601 L3602 U3601 2 C3606 Z3601 C3604 返回目录 主GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以主GSM HB为例用频谱仪点测信号从U3301(C3601)输出是否OK1.量测VOUT1_1V29(C3309)VOUT3_1V85(C3314)VOUT27_2V4(C3303)电压是否OK依次更换U3301/U1001用频谱仪点测信号经U3601(C3606)放大后是否OKNYYN更换U3301NNY更换U3601用频谱仪点测信号经U3401(C3803)后是否OKYNY用频谱仪点测信号经U3802(C3812)J3801(C3809)后是否OK依次更换U3802/J3801N依次更换J3801/U3301Y2.量测RF_VO0_WPA(C3404)电压是否OK依次更换U3202/U3401更换U3401NY用频谱仪点测信号经Z3601(C3604)后是否OK更换Z3601NY
