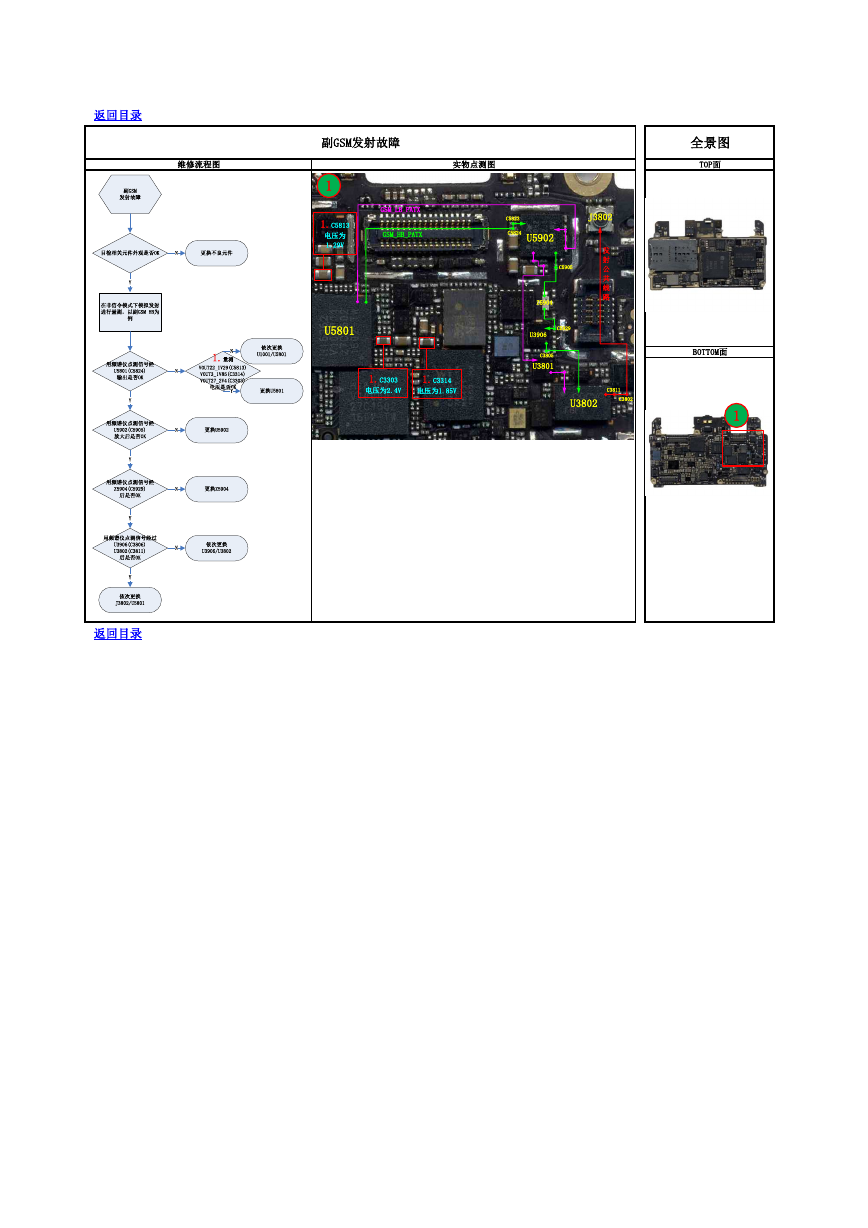

返回目录 维修流程图 实物点测图 副GSM发射故障 全景图 TOP面 1 1.C5813 电压为 1.29V U5801 GSM_LB_PATX GSM_HB_PATX C5823 C5824 U5902 C5905 Z5904 C5929 U3906 C3805 U3801 J3802 发 射 公 共 线 路 1.C3303 电压为2.4V 1.C3314 电压为1.85V C3811 C3802 U3802 BOTTOM面 1 返回目录 副GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以副GSM HB为例用频谱仪点测信号经U5801(C5824)输出是否OK用频谱仪点测信号经U5902(C5905)放大后是否OKYYYNN1.量测VOUT22_1V29(C5813)VOUT3_1V85(C3314)VOUT27_2V4(C3303)电压是否OK依次更换U1001/U5801更换U5801YN更换U5902N依次更换J3802/U5801用频谱仪点测信号经过U3906(C3806)U3802(C3811)后是否OK依次更换U3906/U3802NY用频谱仪点测信号经Z5904(C5929)后是否OK更换Z5904NY
