    多输入多输出（MIMO）技术 高知

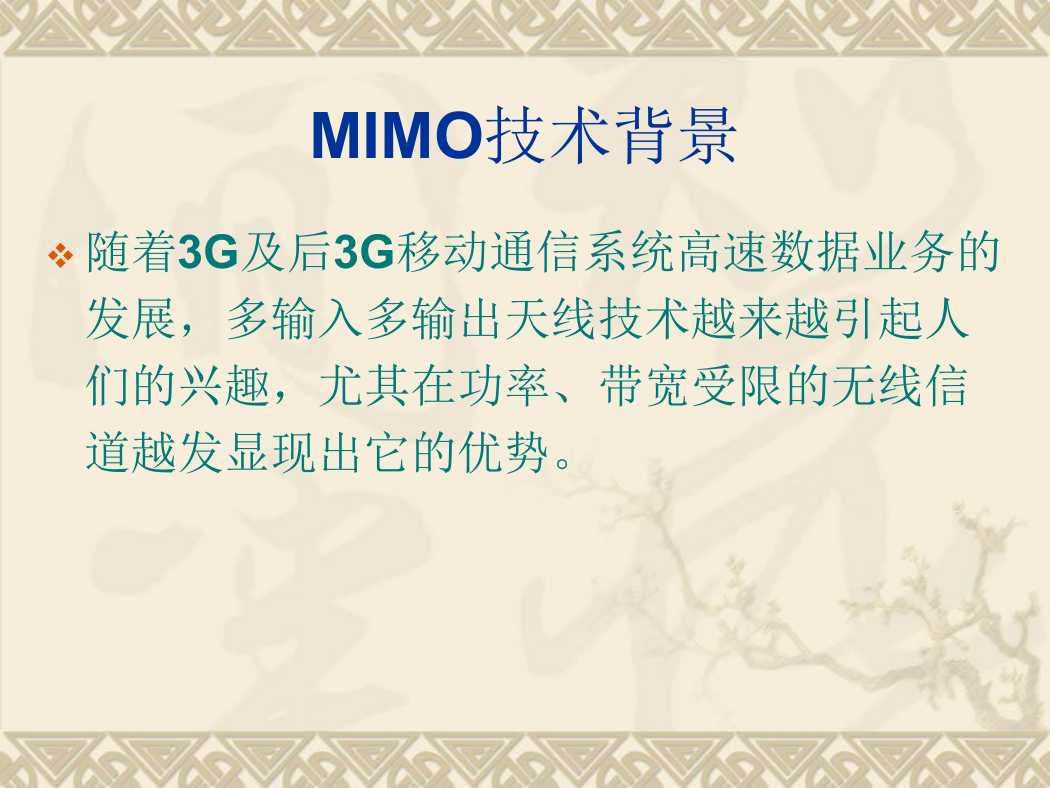

    MIMO技术背景 v 随着3G及后3G移动通信系统高速数据业务的 发展，多输入多输出天线技术越来越引起人 们的兴趣，尤其在功率、带宽受限的无线信 道越发显现出它的优势。

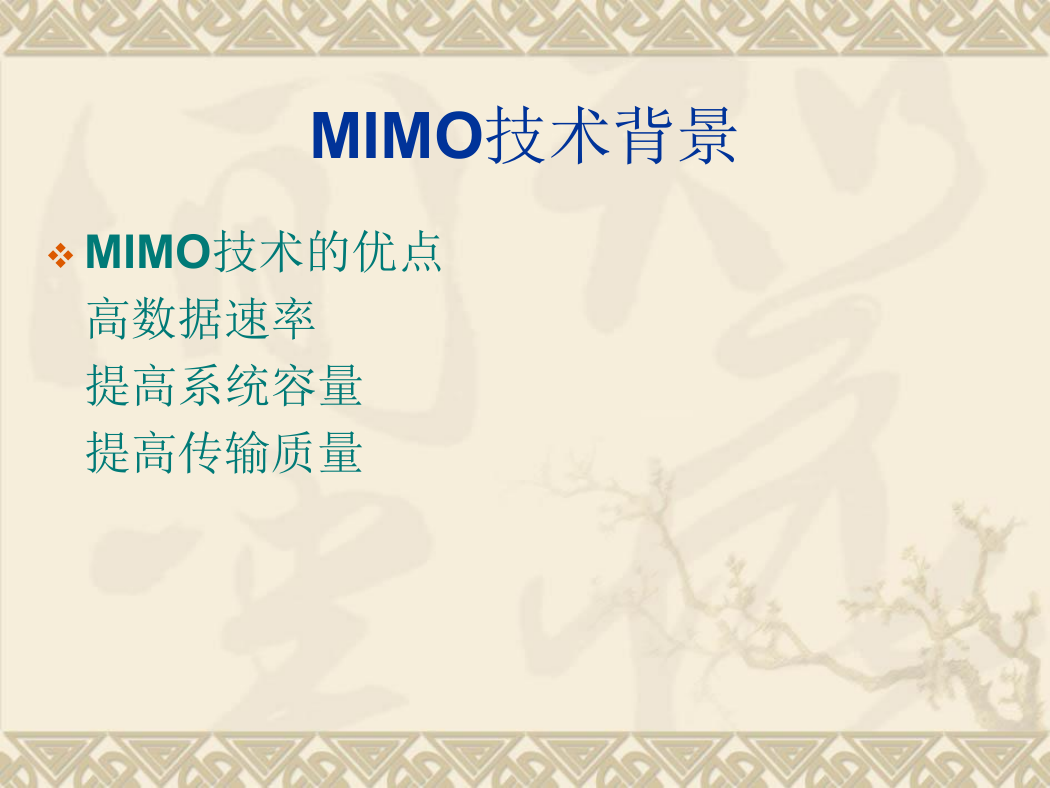

    MIMO技术背景 v MIMO技术的优点 高数据速率 提高系统容量 提高传输质量

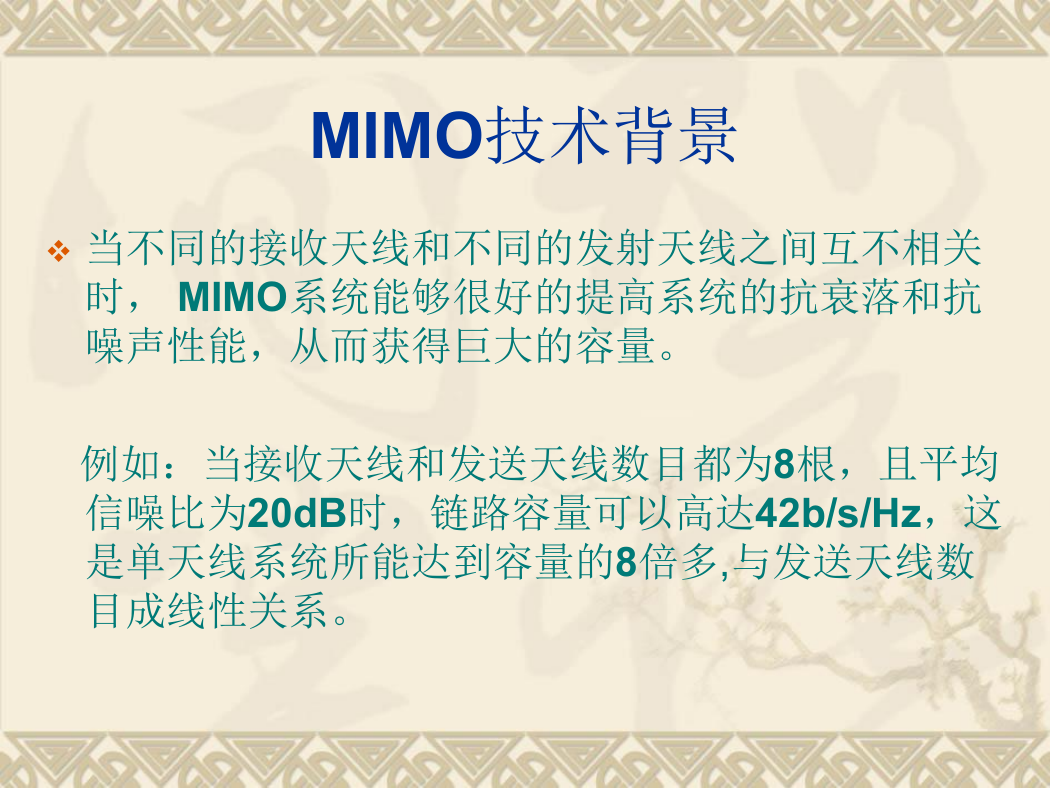

    MIMO技术背景 v 当不同的接收天线和不同的发射天线之间互不相关 时， MIMO系统能够很好的提高系统的抗衰落和抗 噪声性能，从而获得巨大的容量。 例如：当接收天线和发送天线数目都为8根，且平均 信噪比为20dB时，链路容量可以高达42b/s/Hz，这 是单天线系统所能达到容量的8倍多,与发送天线数 目成线性关系。

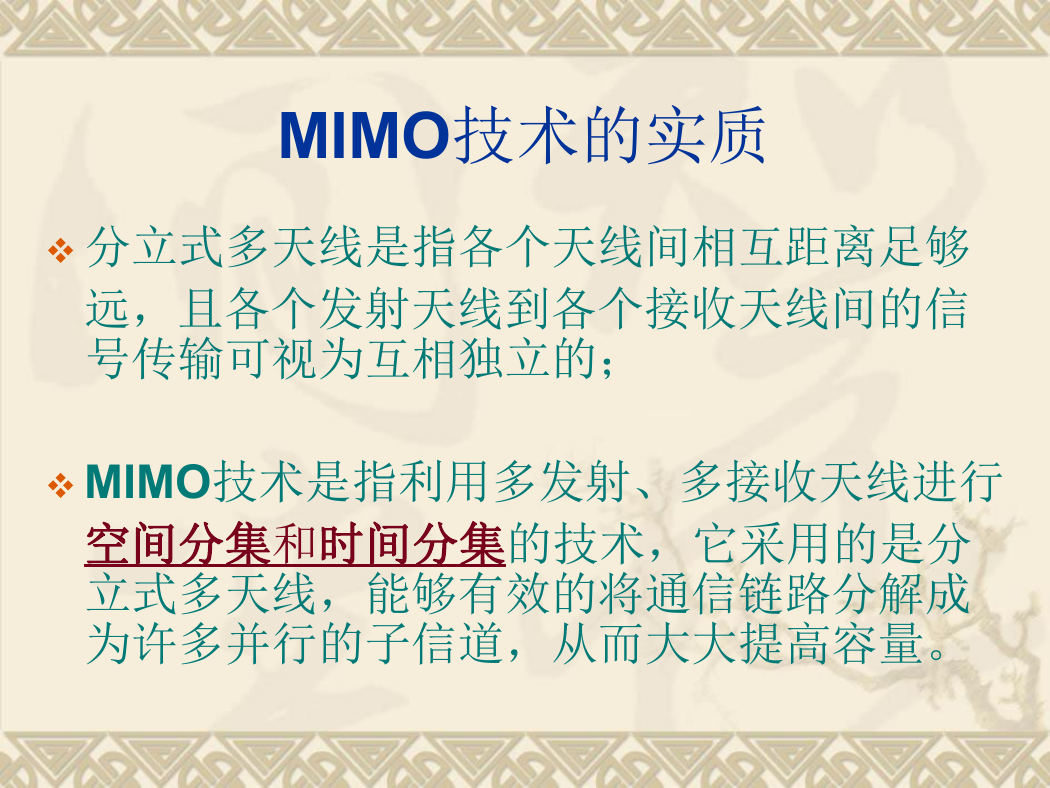

    MIMO技术的实质 v 分立式多天线是指各个天线间相互距离足够 远，且各个发射天线到各个接收天线间的信 号传输可视为互相独立的； v MIMO技术是指利用多发射、多接收天线进行 空间分集和时间分集的技术，它采用的是分 立式多天线，能够有效的将通信链路分解成 为许多并行的子信道，从而大大提高容量。

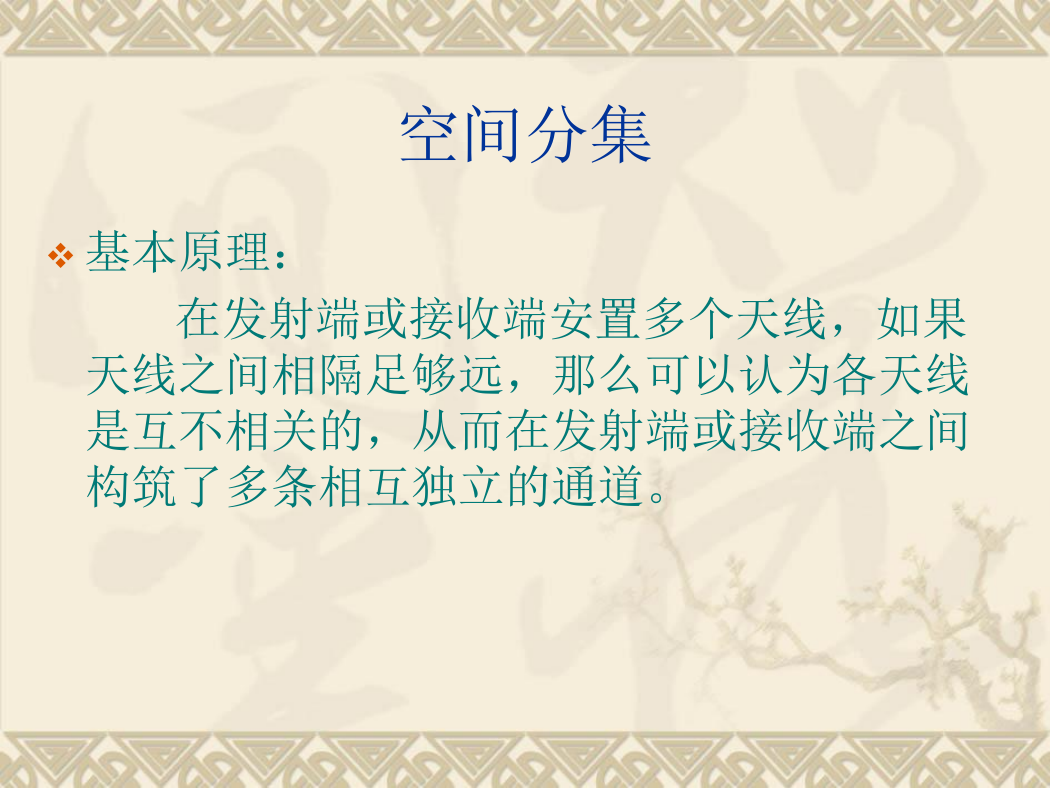

    空间分集 v 基本原理： 在发射端或接收端安置多个天线，如果 天线之间相隔足够远，那么可以认为各天线 是互不相关的，从而在发射端或接收端之间 构筑了多条相互独立的通道。

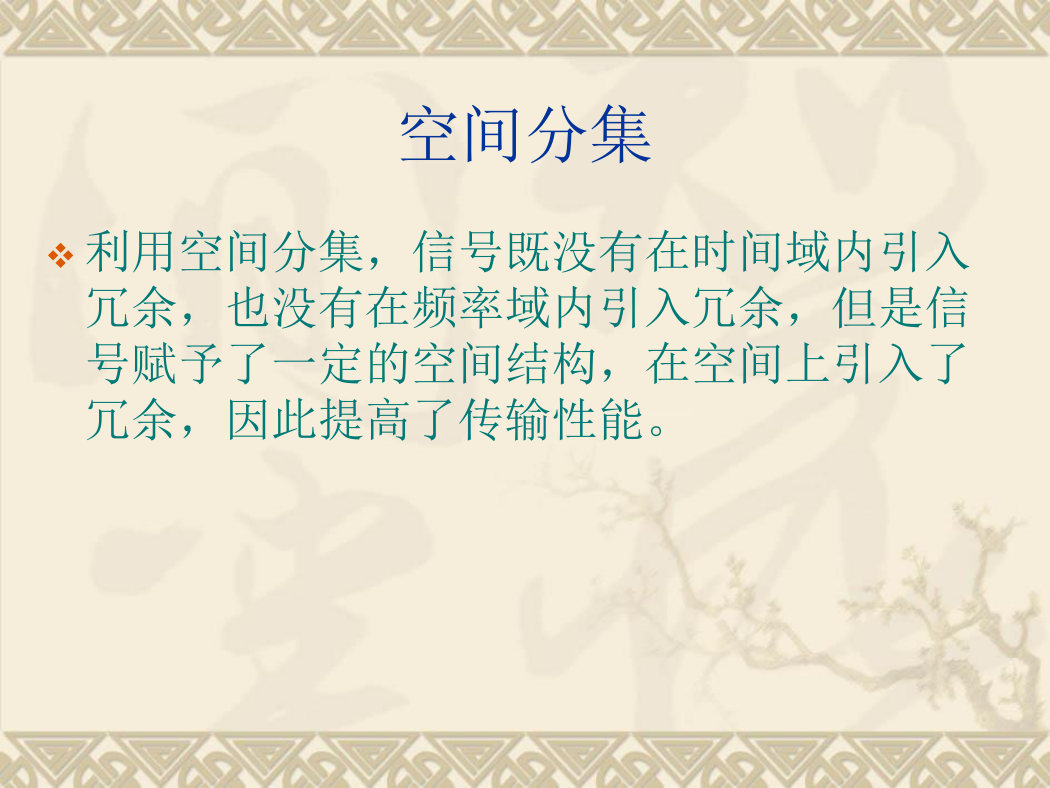

    空间分集 v 利用空间分集，信号既没有在时间域内引入 冗余，也没有在频率域内引入冗余，但是信 号赋予了一定的空间结构，在空间上引入了 冗余，因此提高了传输性能。

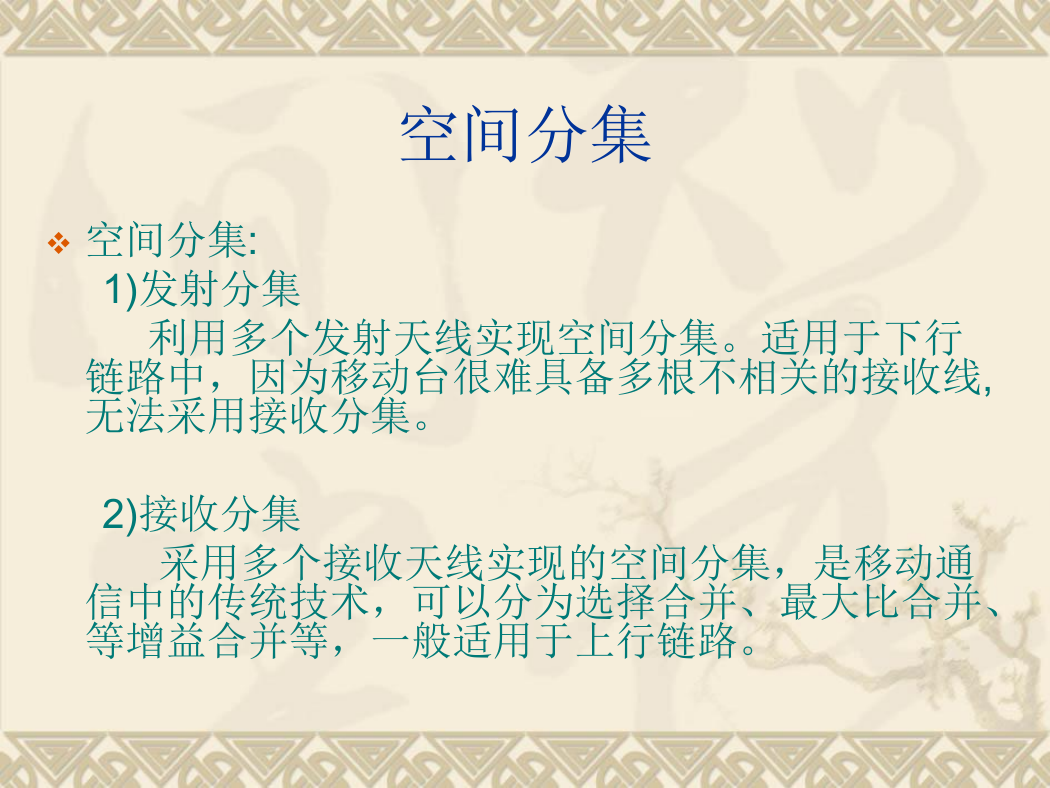

    空间分集 v 空间分集: 1)发射分集 利用多个发射天线实现空间分集。适用于下行 链路中，因为移动台很难具备多根不相关的接收线, 无法采用接收分集。 2)接收分集 采用多个接收天线实现的空间分集，是移动通 信中的传统技术，可以分为选择合并、最大比合并、 等增益合并等，一般适用于上行链路。
