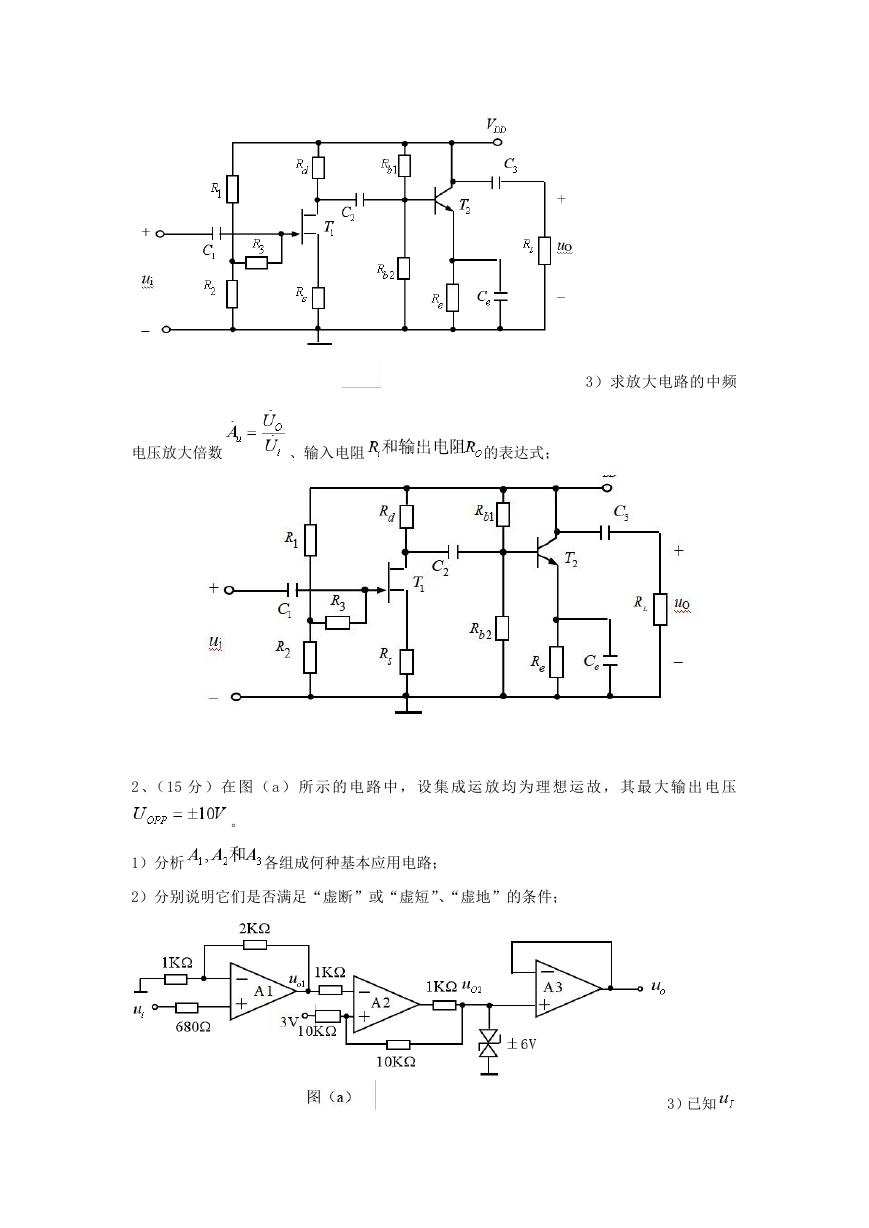

1、（14分）两级阻容耦合放大电路如图所示。T1的低频跨导

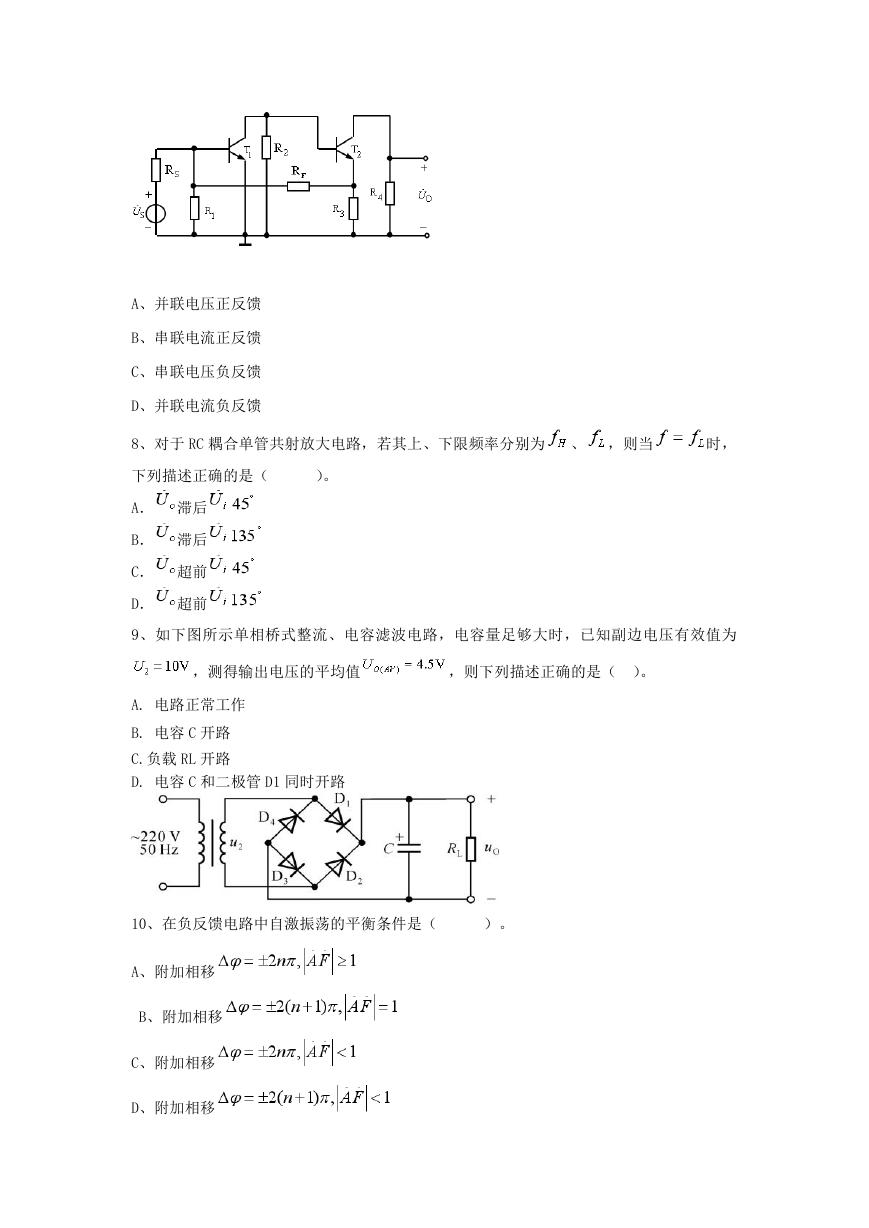

2015 年广西桂林电子科技大学电子技术综合考研真题(A 卷) 一、选择题（每题 2 分共 20 分）第一部分模拟电子技术（满分 75 分） 1、某直接耦合放大电路在输入电压为 0.1V 时，输出电压为 8V；输入电压为 0.2V 时，输出电压为 4V（均指直流电压）。则该放大电路的电压放大倍数为（） A、80 B、40 C、－40 D、20 2、某场效应管的转移特性如图所示，该管为（） A、P 沟道增强型 MOS 管 B、N 沟道增强型 MOS 管 C、P 沟道结型管场效应 D、N 沟道耗尽型 MOS 管 3、稳压二极管稳压时，其工作在（） A、正向导通区 B、反向击穿区 C、反相截止区 D、截止区 4、与甲类功率放大方式相比，乙类互补对称功放的主要优点是（） A、不用输出变压器 B、不用输出端大电容 C、效率高 D、无交越失真 5、双端输入、双端输出差分放大电路如图 3 所示。已知静态时，设差模电压增益为 ( ) ，共模电压增益，，则输出电压 A、125mV B、1000mV C、250mV D、500mV 6、集成运放接成单限电压比较器时，电路形式应为（）。 A、开环 B、电压负反馈 C、电流负反馈 D、并联负反馈 7、某反馈电路的交流通路如图所示，该电路引入的反馈类型为（）。

A、并联电压正反馈 B、串联电流正反馈 C、串联电压负反馈 D、并联电流负反馈 8、对于 RC 耦合单管共射放大电路，若其上、下限频率分别为、，则当时，下列描述正确的是（）。 A．滞后 B．滞后 C．超前 D．超前 9、如下图所示单相桥式整流、电容滤波电路，电容量足够大时，已知副边电压有效值为，测得输出电压的平均值，则下列描述正确的是（）。 A. 电路正常工作 B. 电容 C 开路 C.负载 RL 开路 D. 电容 C 和二极管 D1 同时开路 10、在负反馈电路中自激振荡的平衡条件是（）。 A、附加相移 B、附加相移 C、附加相移 D、附加相移

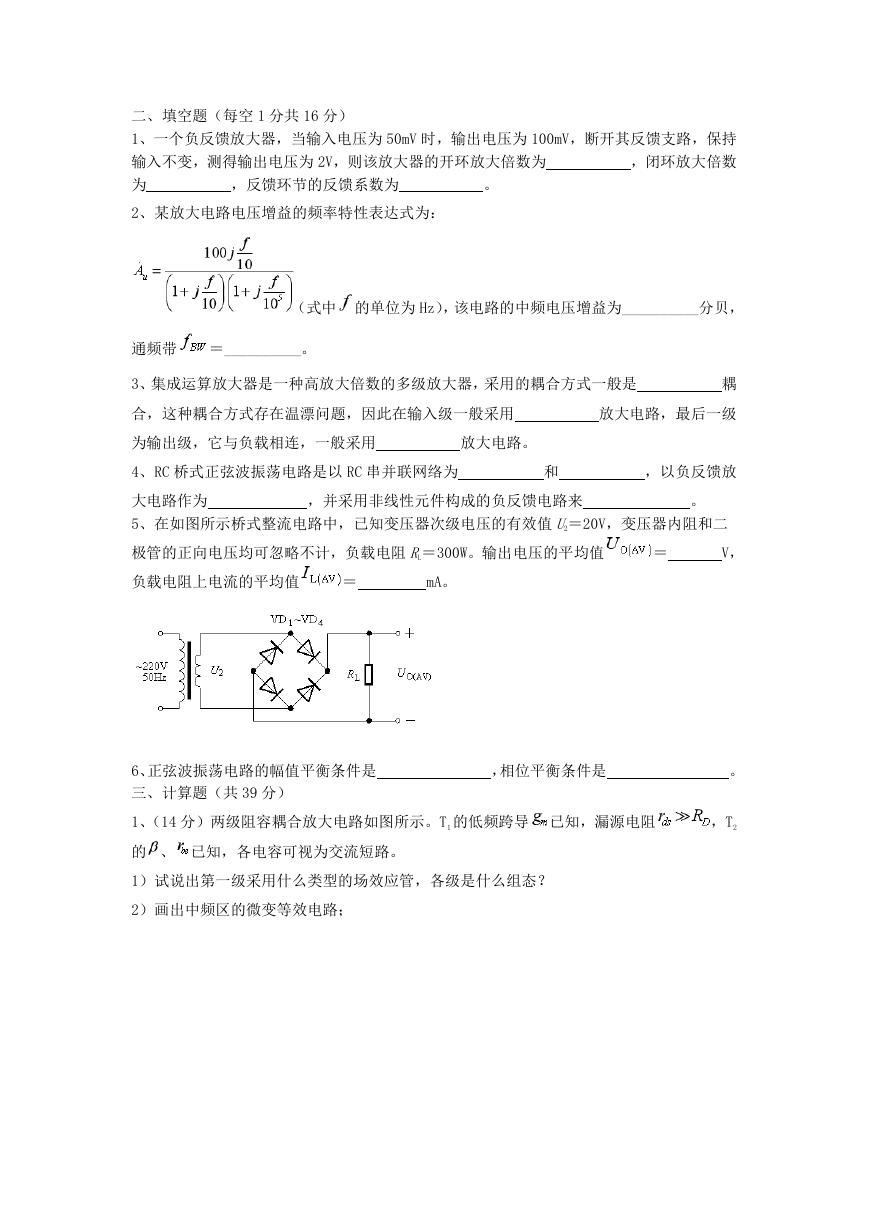

二、填空题（每空 1 分共 16 分） 1、一个负反馈放大器，当输入电压为 50mV 时，输出电压为 100mV，断开其反馈支路，保持输入不变，测得输出电压为 2V，则该放大器的开环放大倍数为，闭环放大倍数为，反馈环节的反馈系数为。 2、某放大电路电压增益的频率特性表达式为：（式中的单位为 Hz），该电路的中频电压增益为__________分贝，通频带＝__________。 3、集成运算放大器是一种高放大倍数的多级放大器，采用的耦合方式一般是耦合，这种耦合方式存在温漂问题，因此在输入级一般采用放大电路，最后一级为输出级，它与负载相连，一般采用放大电路。 4、RC 桥式正弦波振荡电路是以 RC 串并联网络为和，以负反馈放大电路作为 5、在如图所示桥式整流电路中，已知变压器次级电压的有效值 U2＝20V，变压器内阻和二，并采用非线性元件构成的负反馈电路来。极管的正向电压均可忽略不计，负载电阻 RL＝300W。输出电压的平均值＝ V，负载电阻上电流的平均值＝ mA。 6、正弦波振荡电路的幅值平衡条件是三、计算题（共 39 分），相位平衡条件是。 1、（14 分）两级阻容耦合放大电路如图所示。T1 的低频跨导已知，漏源电阻，T2 的、已知，各电容可视为交流短路。 1）试说出第一级采用什么类型的场效应管，各级是什么组态？ 2）画出中频区的微变等效电路；

电压放大倍数、输入电阻的表达式； 3）求放大电路的中频 2 、（ 15 分）在图（ a ）所示的电路中，设集成运放均为理想运故，其最大输出电压。 1）分析各组成何种基本应用电路； 2）分别说明它们是否满足“虚断”或“虚短”、“虚地”的条件； 3）已知

为正弦波见图（b），峰值为 2V，试画出的波形，并标上各电压的幅值。

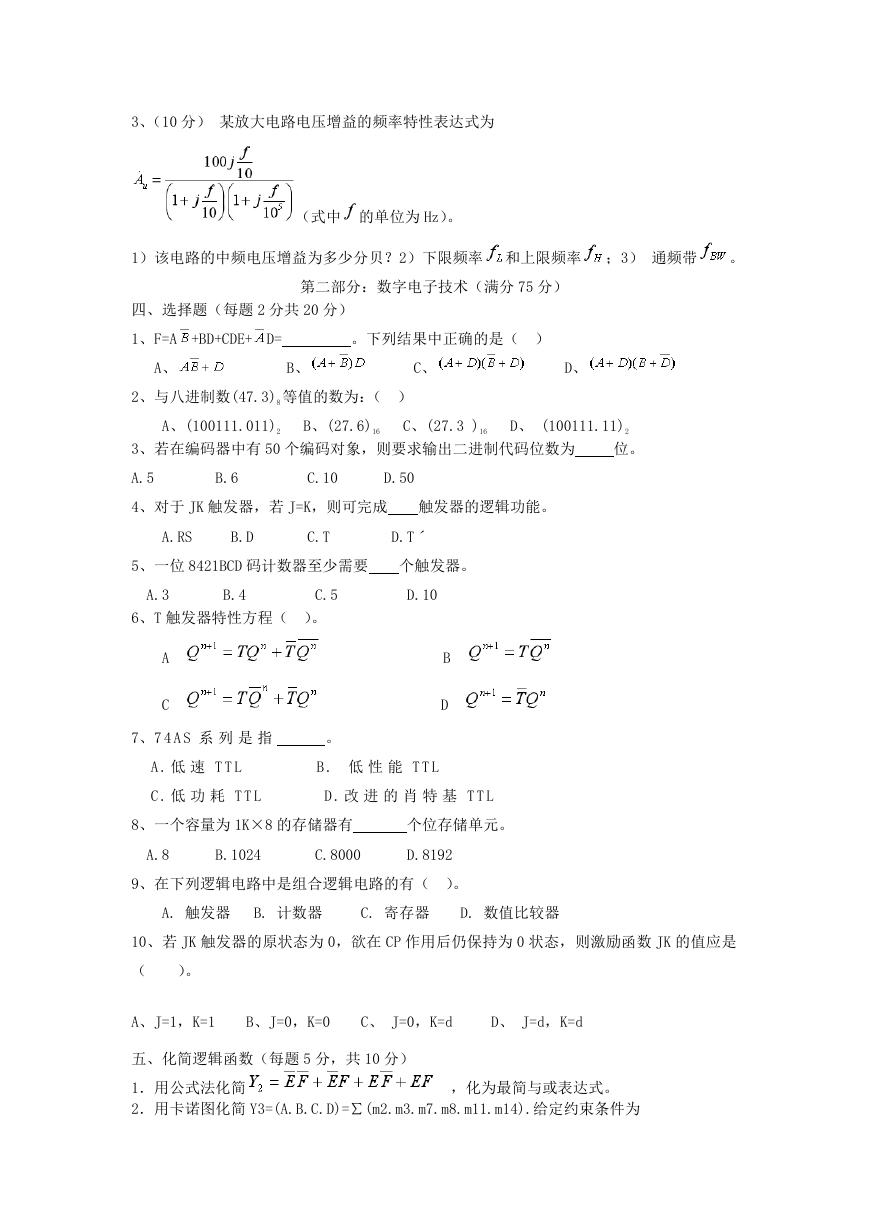

3、（10 分）某放大电路电压增益的频率特性表达式为（式中的单位为 Hz）。 1）该电路的中频电压增益为多少分贝？2）下限频率和上限频率；3）通频带。四、选择题（每题 2 分共 20 分）第二部分：数字电子技术（满分 75 分） 1、F=A +BD+CDE+ D= 。下列结果中正确的是（） A、 B、 C、 D、 2、与八进制数(47.3)8 等值的数为：（） A、(100111.011)2 B、(27.6)16 C、(27.3 )16 D、 (100111.11)2 3、若在编码器中有 50 个编码对象，则要求输出二进制代码位数为位。 A.5 B.6 C.10 D.50 4、对于 JK 触发器，若 J=K，则可完成触发器的逻辑功能。 A.RS B.D C.T D.Tˊ 5、一位 8421BCD 码计数器至少需要个触发器。 A.3 B.4 C.5 D.10 6、T 触发器特性方程（）。 A C B D 7、7 4 A S 系列是指。 A . 低速 T T L B . 低性能 T T L C . 低功耗 T T L D . 改进的肖特基 T T L 8、一个容量为 1K×8 的存储器有个位存储单元。 A.8 B.1024 C.8000 D.8192 9、在下列逻辑电路中是组合逻辑电路的有（）。 A. 触发器 B. 计数器 C. 寄存器 D. 数值比较器 10、若 JK 触发器的原状态为 0，欲在 CP 作用后仍保持为 0 状态，则激励函数 JK 的值应是（）。 A、J=1，K=1 B、J=0，K=0 C、 J=0，K=d D、 J=d，K=d 五、化简逻辑函数（每题 5 分，共 10 分） 1．用公式法化简 2．用卡诺图化简 Y3=(A.B.C.D)=∑(m2.m3.m7.m8.m11.m14).给定约束条件为，化为最简与或表达式。

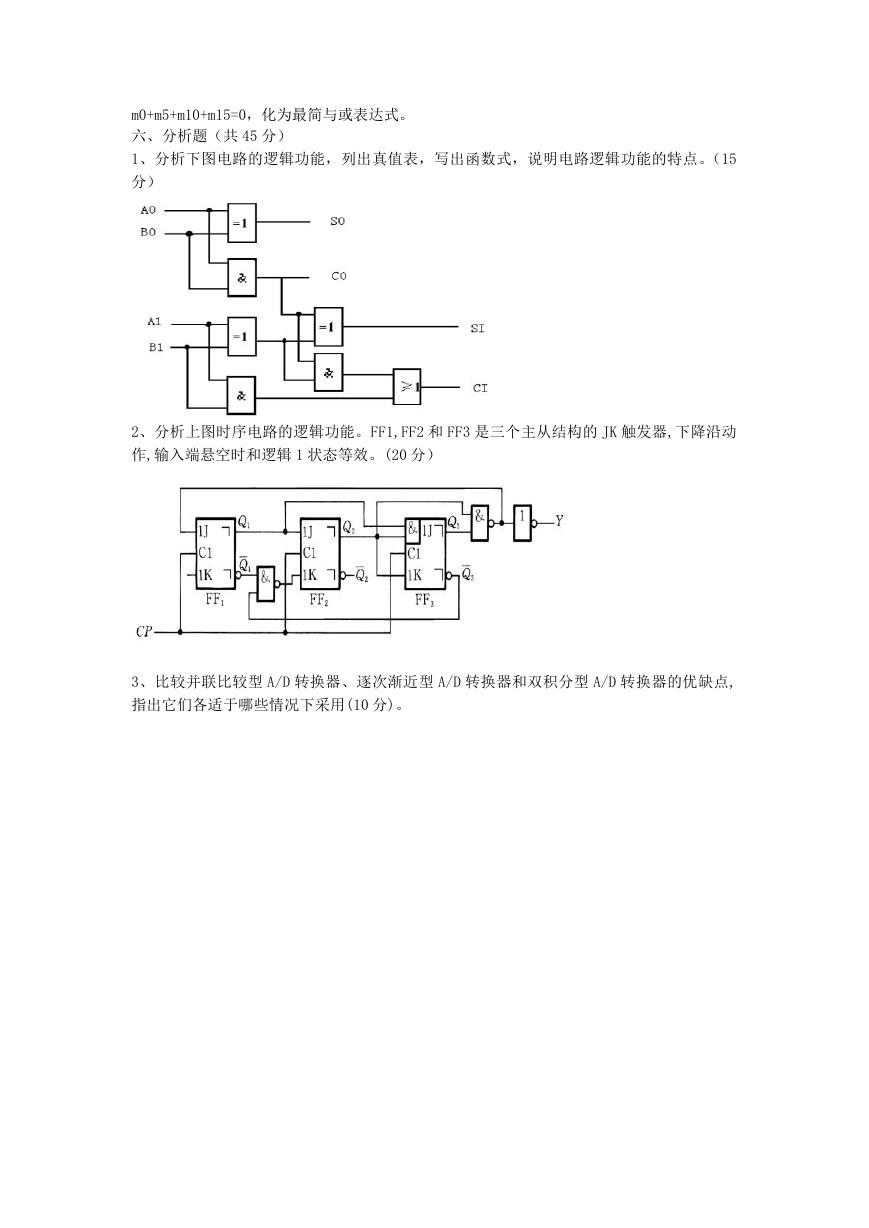

m0+m5+m10+m15=0，化为最简与或表达式。六、分析题（共 45 分） 1、分析下图电路的逻辑功能，列出真值表，写出函数式，说明电路逻辑功能的特点。（15 分） 2、分析上图时序电路的逻辑功能。FF1,FF2 和 FF3 是三个主从结构的 JK 触发器,下降沿动作,输入端悬空时和逻辑 1 状态等效。(20 分） 3、比较并联比较型 A/D 转换器、逐次渐近型 A/D 转换器和双积分型 A/D 转换器的优缺点, 指出它们各适于哪些情况下采用(10 分)。
