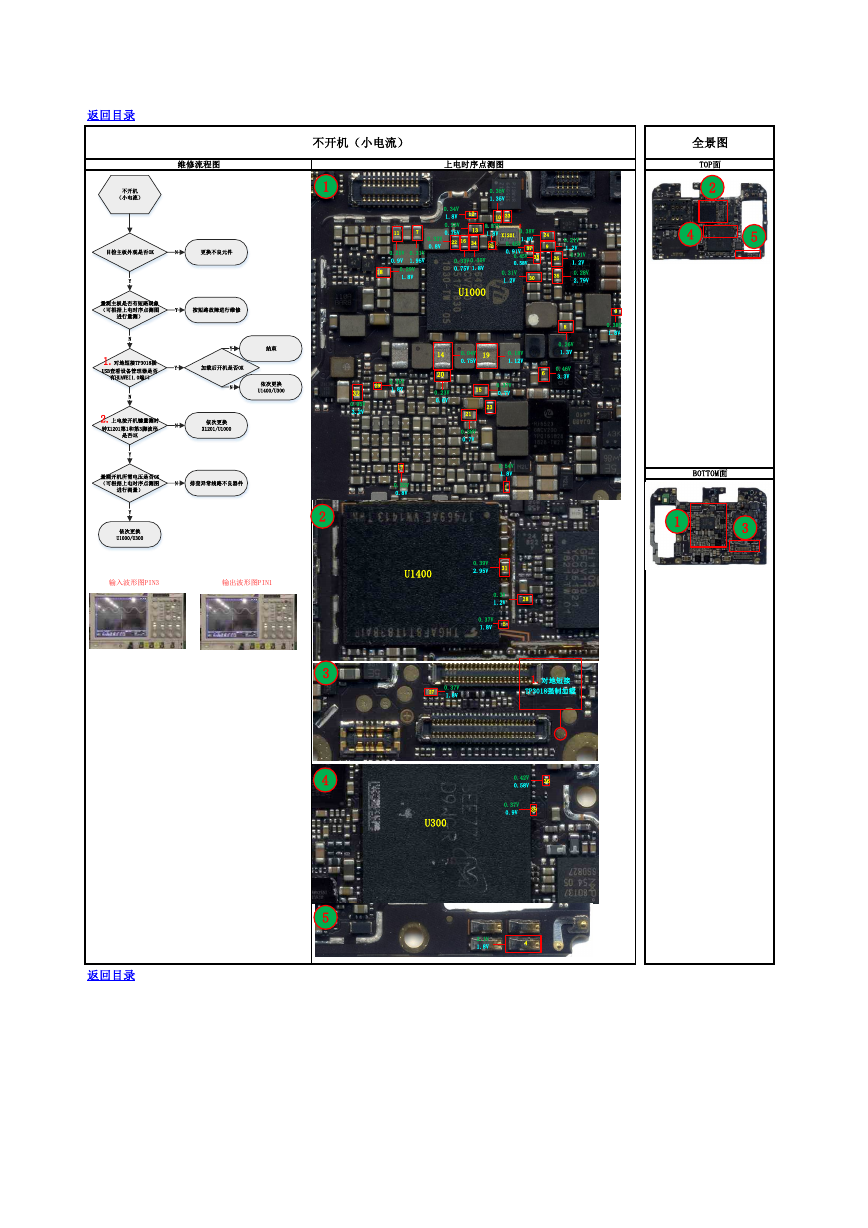

返回目录 维修流程图 不开机（小电流） 1 2 3 4 5 输入波形图PIN3 输出波形图PIN1 返回目录 0.25V 0.9V 0.31V 1.95V 18 0.29V 1.8V 0.33V 0.75V 0.30V 1.8V U1000 3 0.38V 1.8V 0.45V 0.91V 37 0.45V 0.58V 38 0.31V 1.2V 30 24 9 0.21V 1.2V 0.31V 1.2V 0.28V 2.79V 26 35 8 0.26V 1.3V 6 0.46V 3.3V 3 0.38V 1.8V 全景图 TOP面 2 4 5 BOTTOM面 1 3 上电时序点测图 0.35V 1.35V 11 7 0.34V 1.8V 0.33V 0.75V 0.32V 0.8V 22 16 12 13 34 33 10 0.27V 1.8V X1201 25 1 29 0.35V 1.8V 32 0.95V 3.2V 14 20 0.23V 0.6V 0.04V 0.75V 19 0.18V 1.12V 15 0.37V 0.7V 23 21 0.38V 0.7V 17 0.32V 0.8V 0.54V 1.8V 1 U1400 0.39V 2.95V 31 0.3V 1.2V 28 0.37V 1.8V 5 27 0.37V 1.8V 1.对地短接 TP3018强制加载 0.42V 0.58V 36 0.37V 0.9V 39 U300 2.1V 1.8V 4 不开机（小电流）目检主板外观是否OK更换不良元件量测主板是否有短路现象（可根据上电时序点测图进行量测）N1.对地短接TP3018插USB查看设备管理器是否有HUAWEI1.0端口按短路故障进行维修2.上电按开机键量测时钟X1201第1和第3脚波形是否OK依次更换X1201/U1000YYNNYYN加载后开机是否OK结束依次更换U1400/U300Y量测开机所需电压是否OK（可根据上电时序点测图进行测量）排查异常线路不良器件依次更换U1000/U300YNN
