    GB
    GB/T XXXX.1 —1998
    前 言
    ISO/IEC 前 言
    引 言
    0.1 传输流
    0.2 节目流
    0.3 传输流与节目流的转换
    0.4 分组的基本流
    0.5 定时模型
    0.6 条件存取
    0.7 复合流操作
    0.8 单个流操作(PES分组层)
    0.8.1 分流
    0.8.2 同步
    0.8.3 与压缩层的关系
    0.9 系统参考解码器
    0.10 应用
    1 概述
    1.1 范围
    1.2 引用标准
    2 技术原理
    2.1 定义
    2.2 符号和缩写
    2.2.1 算术运算符
    2.2.2 逻辑运算符
    2.2.3 关系运算符
    2.2.4 按位运算符
    2.2.5 赋值
    2.2.6 助记符
    2.2.7 常量
    2.3 比特流语法的描述方式
    2.4 传输流比特流要求
    2.4.1 传输流编码结构与参数
    2.4.2 传输流系统目标解码器
    2.4.2.1 系统时钟频率
    2.4.2.2 传输流系统目标解码器的输入
    2.4.2.3 缓冲
    2.4.2.4 解码
    2.4.2.5 展现
    2.4.2.6 缓冲区管理
    2.4.3 传输流语法语义规范
    2.4.3.1 传输流
    2.4.3.2 传输流分组层
    2.4.3.3 适应字段
    2.4.3.4 PES分组
    2.4.3.5 在传输流中携带节目流和GB/T AAAA.1系统流
    2.4.4 节目特定信息
    2.4.4.1 指针
    2.4.4.2 节目相关表
    2.4.4.3 条件存取表
    2.4.4.4 节目映射表
    2.4.4.5 专用段的语法
    2.5 节目流比特流的要求
    2.5.1 节目流编码结构与参数
    2.5.2 节目流系统目标解码器
    2.5.2.1 系统时钟频率
    2.5.2.2 节目流系统目标解码器的输入
    2.5.2.3 缓冲
    2.5.2.4 PES流
    2.5.2.5 解码和展现
    2.5.3 节目流语法语义规定
    2.5.3.1 节目流
    2.5.3.2 节目流包层
    2.5.3.3 系统标题
    2.5.3.4 节目流分组层
    2.5.4 节目流映射
    2.5.4.1 节目流映射语法
    2.5.5 节目流目录
    2.5.5.1 节目流目录分组语法
    2.6 节目和节目元素描述符
    2.6.1 节目和节目元素描述符中各字段的语义定义
    2.6.2 视频流描述符
    2.6.3 音频流描述符
    2.6.4 层次描述符
    2.6.5 登记描述符
    2.6.6 数据流对齐描述符
    2.6.7 目标背景栅格描述符
    2.6.8 视频窗描述符
    2.6.9 条件存取描述符
    2.6.10 ISO 639语言描述符
    2.6.11 系统时钟描述符
    2.6.12 复合缓冲区应用描述符
    2.6.13 版权描述符
    2.6.14 最大比特率描述符
    2.6.15 用数据指示符描述符
    2.6.16 平滑缓冲区描述符
    2.6.17 STD描述符
    2.6.18 IBP描述符
    2.7 对多路复合流语义的约束
    2.7.1 系统时钟参考的编码频率
    2.7.2 节目时钟参考的编码频率
    2.7.3 基本流时钟参考的编码频率
    2.7.4 展现时间戳的编码频率
    2.7.5 时间戳的条件编码
    2.7.6 可伸缩编码的时间限制
    2.7.7 PES分组标题中P-STD_buffer_size的编码频率
    2.7.8 节目流中系统标题编码
    2.7.9 受限系统参数节目流
    2.7.10 传输流
    2.8 与GB/T AAAA的兼容性
    附录 A
    A0 CRC解码器模型
    附录B
    B0 引言
    B0.1 目标
    B0.2 未来的应用
    B0.3 优点
    B0.4 基本功能
    B0.4.1 流选择
    B0.4.2 获取
    B0.4.3 存储
    B1 通用元素
    B1.1 范围
    B1.2 DSM-CC应用概览
    B1.3 DSM-CC命令和响应的传输
    B2 技术原理
    B2.1 定义
    B2.1.1 数字存储媒体命令与控制命令 DSM-CC
    B2.1.2 DSM响应 DSM ACK
    B2.1.3 MPEG比特流 MPEG bitstream
    B2.1.4 DSM-CC服务器 DSM-CC Server
    B2.1.5 随机存取点 point of random access
    B2.3 控制层
    B2.4 响应层
    B2.5 时间编码
    附录C
    C0 传输流中节目特定信息的说明
    C1 引言
    C2 功能机制
    C3 段到传输流分组的映射
    C4 重复率和随机存取
    C5 节目是什么
    C6 program_number的分配
    C7 典型系统中PSI的使用
    C8 PSI结构的关系
    C8.1 节目相关表
    C8.2 节目映射表
    C8.3 条件存取表
    C8.4 网络信息表
    C8.5 专用段 private_section()
    C8.6 描述符
    C9 带宽利用和信号采集时间
    附录D
    D0 引言
    D0.1 定时模型
    D0.2 音频和视频展现同步
    D0.3 解码器中的系统时钟恢复
    D0.4 SCR和PCR抖动
    D0.5 网络抖动情形下的时钟恢复
    D0.6 用于色度副载波生成的系统时钟
    D0.7 分量视频与音频的重构
    D0.8 帧滑动
    D0.9 网络抖动的平滑处理
    附录E
    E0 一般性考虑
    E1 建议
    附录F
    F0 引言
    F0.1 传输流语法
    F0.2 PES分组
    F0.3 节目相关段
    F0.4 CA段
    F0.5 传输流节目映射段
    F0.6 专用段
    F0.7 节目流
    F0.8 节目流映射
    附录G
    G0 通用信息
    G0.1 同步字节冲突
    G0.2 跳过的画面状态和解码处理
    G0.3 PID值的选择
    G0.4 PES start_code冲突
    附录H
    H0 专用数据
    附录I
    I0 系统一致性和实时接口
    附录J
    J0 引言
    J1 网络一致模型
    J2 平滑抖动的网络规范
    J3 解码器实现举例
    J3.1 跟有MPEG-2解码器的网络适配器
    J3.2 集成解码器
    附录K
    K0 引言
    K1 拼接点的不同类型。
    K1.1 普通拼接点
    K1.2 无缝拼接点
    K2 拼接中解码器的行为
    K2.1 非无缝拼接
    K2.2 无缝拼接
    K2.3 缓冲区溢出

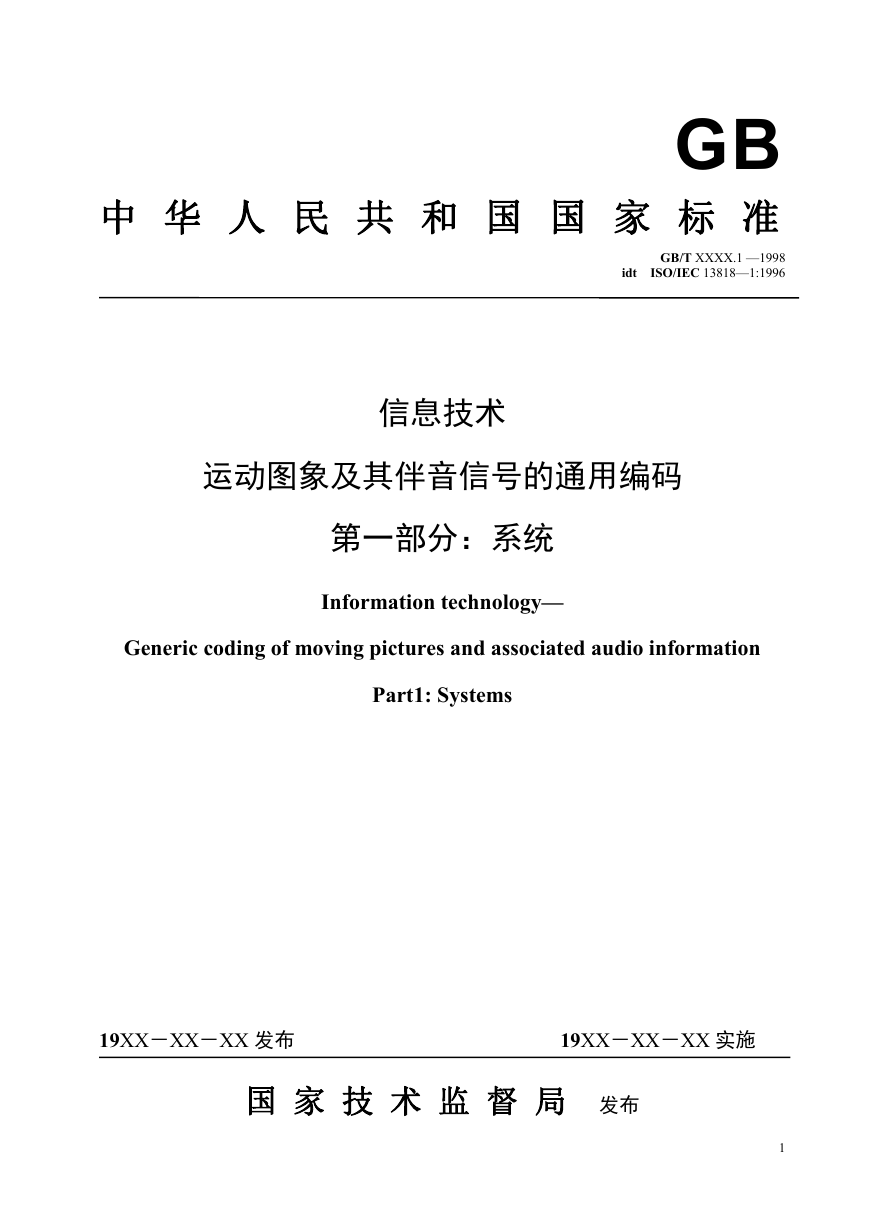

    中 华 人 民 共 和 国 国 家 标 准 GB/T XXXX.1 —1998 ISO/IEC 13818—1:1996 idt GB 信息技术 运动图象及其伴音信号的通用编码 第一部分：系统 Information technology— Generic coding of moving pictures and associated audio information Part1: Systems 19XX－XX－XX 发布 19XX－XX－XX 实施 国 家 技 术 监 督 局 发布 1

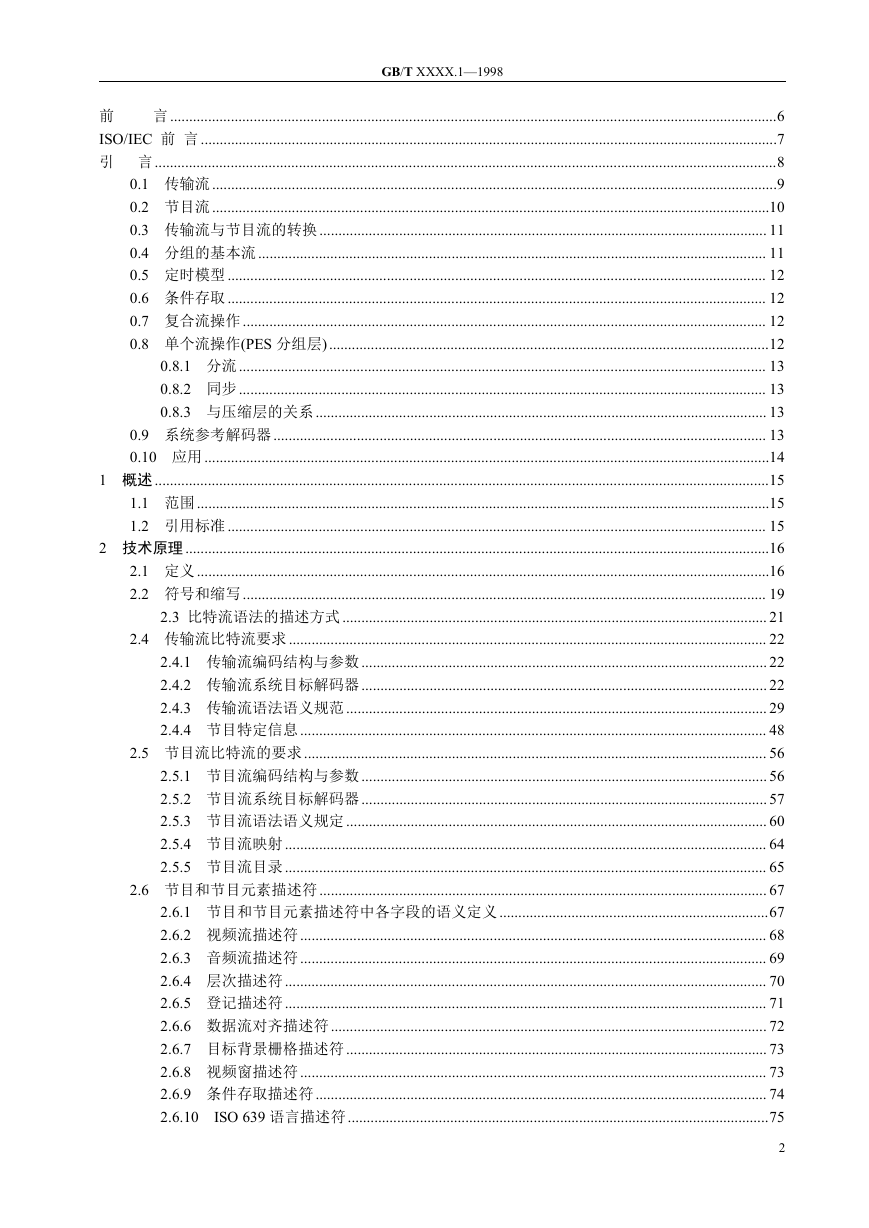

    GB/T XXXX.1—1998 言 ................................................................................................................................................................6 前 ISO/IEC 前 言 ........................................................................................................................................................7 引 言....................................................................................................................................................................8 0.1 传输流.....................................................................................................................................................9 0.2 节目流...................................................................................................................................................10 0.3 传输流与节目流的转换 ...................................................................................................................... 11 0.4 分组的基本流 ...................................................................................................................................... 11 0.5 定时模型 .............................................................................................................................................. 12 0.6 条件存取 .............................................................................................................................................. 12 0.7 复合流操作.......................................................................................................................................... 12 0.8 单个流操作(PES 分组层)....................................................................................................................12 0.8.1 分流........................................................................................................................................... 13 0.8.2 同步........................................................................................................................................... 13 0.8.3 与压缩层的关系....................................................................................................................... 13 0.9 系统参考解码器.................................................................................................................................. 13 0.10 应用 .....................................................................................................................................................14 1 概述 ..................................................................................................................................................................15 1.1 范围 .......................................................................................................................................................15 1.2 引用标准 .............................................................................................................................................. 15 2 技术原理 ..........................................................................................................................................................16 2.1 定义 .......................................................................................................................................................16 2.2 符号和缩写.......................................................................................................................................... 19 2.3 比特流语法的描述方式 ................................................................................................................ 21 2.4 传输流比特流要求 .............................................................................................................................. 22 2.4.1 传输流编码结构与参数........................................................................................................... 22 2.4.2 传输流系统目标解码器........................................................................................................... 22 2.4.3 传输流语法语义规范............................................................................................................... 29 2.4.4 节目特定信息........................................................................................................................... 48 2.5 节目流比特流的要求.......................................................................................................................... 56 2.5.1 节目流编码结构与参数........................................................................................................... 56 2.5.2 节目流系统目标解码器........................................................................................................... 57 2.5.3 节目流语法语义规定............................................................................................................... 60 2.5.4 节目流映射............................................................................................................................... 64 2.5.5 节目流目录............................................................................................................................... 65 2.6 节目和节目元素描述符 ...................................................................................................................... 67 2.6.1 节目和节目元素描述符中各字段的语义定义.......................................................................67 2.6.2 视频流描述符........................................................................................................................... 68 2.6.3 音频流描述符........................................................................................................................... 69 2.6.4 层次描述符............................................................................................................................... 70 2.6.5 登记描述符............................................................................................................................... 71 2.6.6 数据流对齐描述符................................................................................................................... 72 2.6.7 目标背景栅格描述符............................................................................................................... 73 2.6.8 视频窗描述符........................................................................................................................... 73 2.6.9 条件存取描述符....................................................................................................................... 74 2.6.10 ISO 639 语言描述符...............................................................................................................75 2

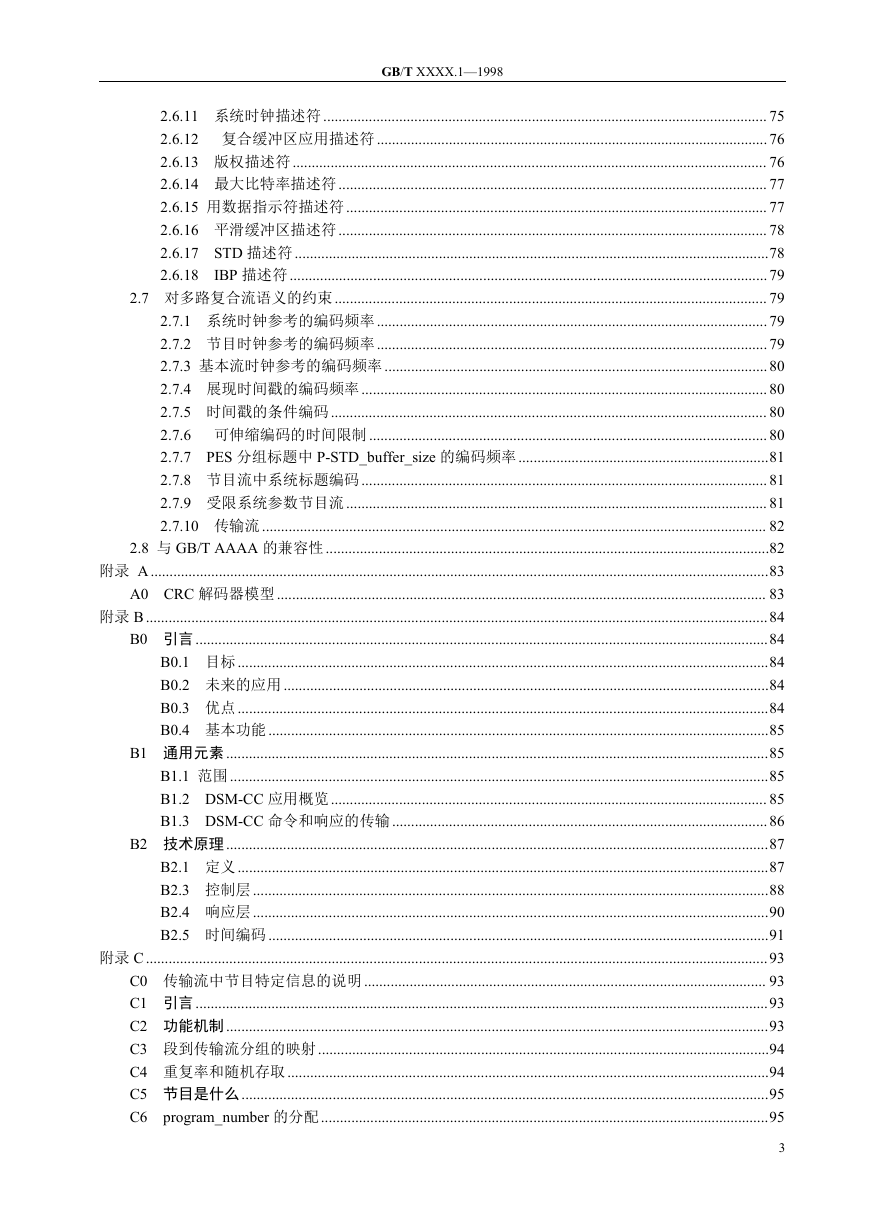

    GB/T XXXX.1—1998 2.6.11 系统时钟描述符 ..................................................................................................................... 75 2.6.12 复合缓冲区应用描述符 ....................................................................................................... 76 2.6.13 版权描述符 ............................................................................................................................. 76 2.6.14 最大比特率描述符 ................................................................................................................. 77 2.6.15 用数据指示符描述符............................................................................................................... 77 2.6.16 平滑缓冲区描述符 ................................................................................................................. 78 2.6.17 STD 描述符 .............................................................................................................................78 IBP 描述符 .............................................................................................................................. 79 2.6.18 2.7 对多路复合流语义的约束.................................................................................................................. 79 2.7.1 系统时钟参考的编码频率....................................................................................................... 79 2.7.2 节目时钟参考的编码频率....................................................................................................... 79 2.7.3 基本流时钟参考的编码频率 .....................................................................................................80 2.7.4 展现时间戳的编码频率........................................................................................................... 80 2.7.5 时间戳的条件编码................................................................................................................... 80 2.7.6 可伸缩编码的时间限制 ......................................................................................................... 80 2.7.7 PES 分组标题中 P-STD_buffer_size 的编码频率..................................................................81 2.7.8 节目流中系统标题编码........................................................................................................... 81 2.7.9 受限系统参数节目流............................................................................................................... 81 2.7.10 传输流 ..................................................................................................................................... 82 2.8 与 GB/T AAAA 的兼容性 .....................................................................................................................82 附录 A...................................................................................................................................................................83 A0 CRC 解码器模型 ................................................................................................................................. 83 附录 B....................................................................................................................................................................84 B0 引言.......................................................................................................................................................84 B0.1 目标 ............................................................................................................................................84 B0.2 未来的应用................................................................................................................................84 B0.3 优点 ............................................................................................................................................84 B0.4 基本功能 ....................................................................................................................................85 B1 通用元素...............................................................................................................................................85 B1.1 范围 ..............................................................................................................................................85 B1.2 DSM-CC 应用概览................................................................................................................... 85 B1.3 DSM-CC 命令和响应的传输................................................................................................... 86 B2 技术原理...............................................................................................................................................87 B2.1 定义 ............................................................................................................................................87 B2.3 控制层........................................................................................................................................88 B2.4 响应层........................................................................................................................................90 B2.5 时间编码 ....................................................................................................................................91 附录 C....................................................................................................................................................................93 C0 传输流中节目特定信息的说明.......................................................................................................... 93 C1 引言.......................................................................................................................................................93 C2 功能机制...............................................................................................................................................93 C3 段到传输流分组的映射.......................................................................................................................94 C4 重复率和随机存取...............................................................................................................................94 C5 节目是什么...........................................................................................................................................95 C6 program_number 的分配......................................................................................................................95 3

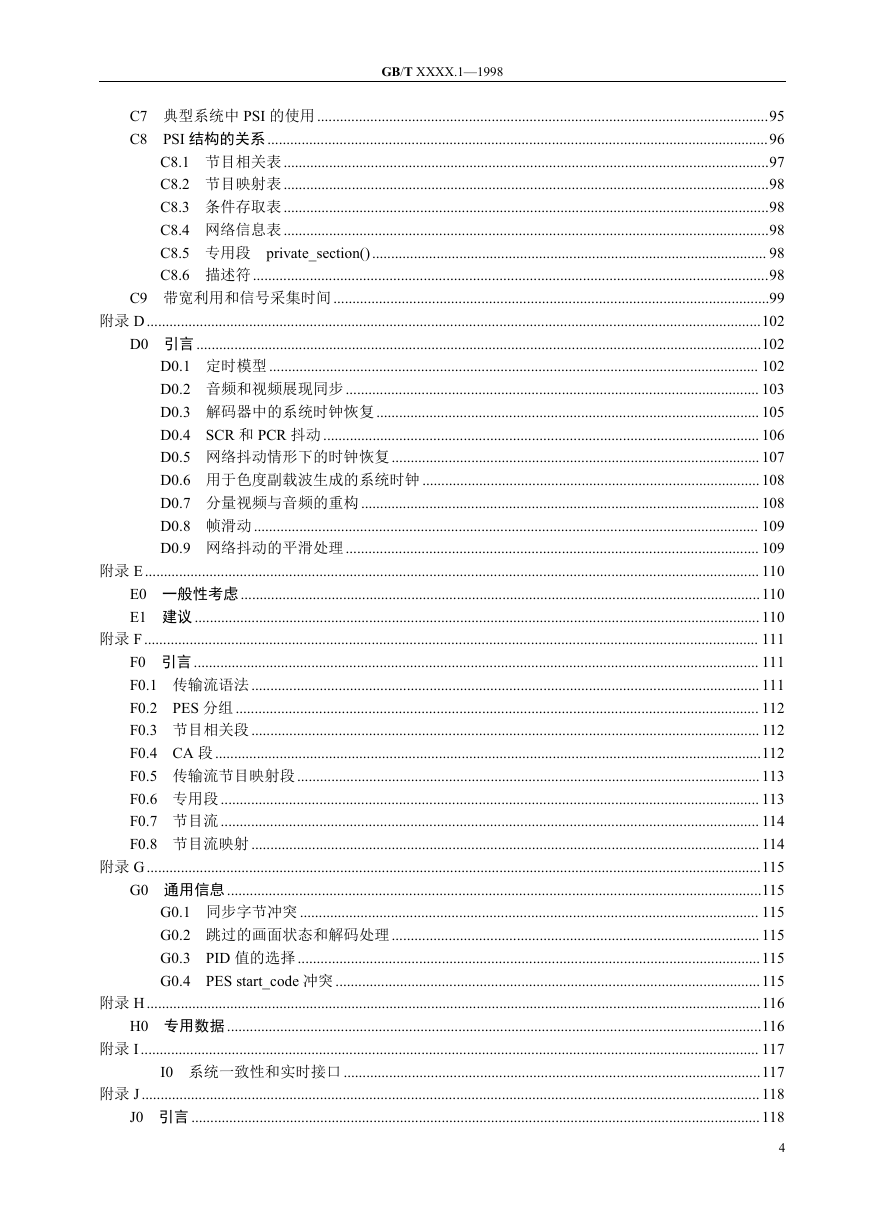

    GB/T XXXX.1—1998 C7 典型系统中 PSI 的使用.......................................................................................................................95 C8 PSI 结构的关系....................................................................................................................................96 C8.1 节目相关表................................................................................................................................97 C8.2 节目映射表................................................................................................................................98 C8.3 条件存取表................................................................................................................................98 C8.4 网络信息表................................................................................................................................98 C8.5 专用段 private_section()........................................................................................................ 98 C8.6 描述符........................................................................................................................................98 C9 带宽利用和信号采集时间...................................................................................................................99 附录 D..................................................................................................................................................................102 D0 引言 .....................................................................................................................................................102 D0.1 定时模型 ................................................................................................................................. 102 D0.2 音频和视频展现同步............................................................................................................. 103 D0.3 解码器中的系统时钟恢复..................................................................................................... 105 D0.4 SCR 和 PCR 抖动 ................................................................................................................... 106 D0.5 网络抖动情形下的时钟恢复 ................................................................................................. 107 D0.6 用于色度副载波生成的系统时钟 .........................................................................................108 D0.7 分量视频与音频的重构 ......................................................................................................... 108 D0.8 帧滑动..................................................................................................................................... 109 D0.9 网络抖动的平滑处理............................................................................................................. 109 附录 E.................................................................................................................................................................. 110 E0 一般性考虑.........................................................................................................................................110 E1 建议..................................................................................................................................................... 110 附录 F.................................................................................................................................................................. 111 F0 引言..................................................................................................................................................... 111 F0.1 传输流语法 ...................................................................................................................................... 111 F0.2 PES 分组 .......................................................................................................................................... 112 F0.3 节目相关段 ...................................................................................................................................... 112 F0.4 CA 段................................................................................................................................................112 F0.5 传输流节目映射段 ..........................................................................................................................113 F0.6 专用段 .............................................................................................................................................. 113 F0.7 节目流 .............................................................................................................................................. 114 F0.8 节目流映射 ...................................................................................................................................... 114 附录 G..................................................................................................................................................................115 G0 通用信息 .............................................................................................................................................115 G0.1 同步字节冲突 ......................................................................................................................... 115 G0.2 跳过的画面状态和解码处理 ................................................................................................. 115 G0.3 PID 值的选择 ..........................................................................................................................115 G0.4 PES start_code 冲突 ................................................................................................................115 附录 H..................................................................................................................................................................116 H0 专用数据 .............................................................................................................................................116 附录 I................................................................................................................................................................... 117 I0 系统一致性和实时接口 ..............................................................................................................117 附录 J................................................................................................................................................................... 118 J0 引言 ......................................................................................................................................................118 4
    GB/T XXXX.1—1998 J1 网络一致模型 ......................................................................................................................................118 J2 平滑抖动的网络规范..........................................................................................................................119 J3 解码器实现举例..................................................................................................................................120 J3.1 跟有 MPEG-2 解码器的网络适配器 ......................................................................................120 J3.2 集成解码器.............................................................................................................................120 附录 K..................................................................................................................................................................121 K0 引言 .....................................................................................................................................................121 K1 拼接点的不同类型。 ........................................................................................................................ 121 K1.1 普通拼接点............................................................................................................................. 121 K1.2 无缝拼接点............................................................................................................................. 122 K2 拼接中解码器的行为 ........................................................................................................................ 122 K2.1 非无缝拼接............................................................................................................................. 122 K2.2 无缝拼接 ................................................................................................................................. 122 K2.3 缓冲区溢出............................................................................................................................. 123 5

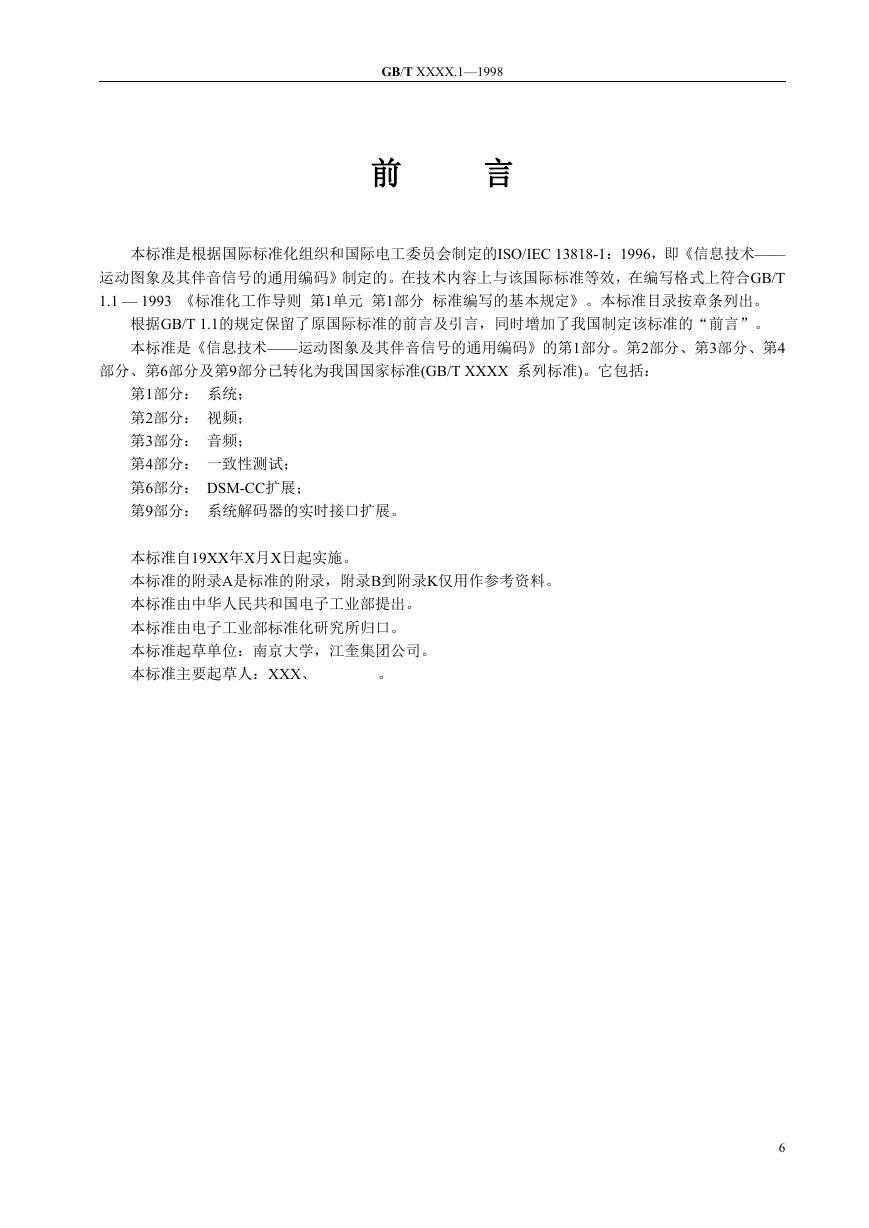

    GB/T XXXX.1—1998 前 言 本标准是根据国际标准化组织和国际电工委员会制定的ISO/IEC 13818-1：1996，即《信息技术—— 运动图象及其伴音信号的通用编码》制定的。在技术内容上与该国际标准等效，在编写格式上符合GB/T 1.1 — 1993 《标准化工作导则 第1单元 第1部分 标准编写的基本规定》。本标准目录按章条列出。 根据GB/T 1.1的规定保留了原国际标准的前言及引言，同时增加了我国制定该标准的“前言”。 本标准是《信息技术——运动图象及其伴音信号的通用编码》的第1部分。第2部分、第3部分、第4 部分、第6部分及第9部分已转化为我国国家标准(GB/T XXXX 系列标准)。它包括： 第1部分： 系统； 第2部分： 视频； 第3部分： 音频； 第4部分： 一致性测试； 第6部分： DSM-CC扩展； 第9部分： 系统解码器的实时接口扩展。 本标准自19XX年X月X日起实施。 本标准的附录A是标准的附录，附录B到附录K仅用作参考资料。 本标准由中华人民共和国电子工业部提出。 本标准由电子工业部标准化研究所归口。 本标准起草单位：南京大学，江奎集团公司。 本标准主要起草人：XXX、 。 6

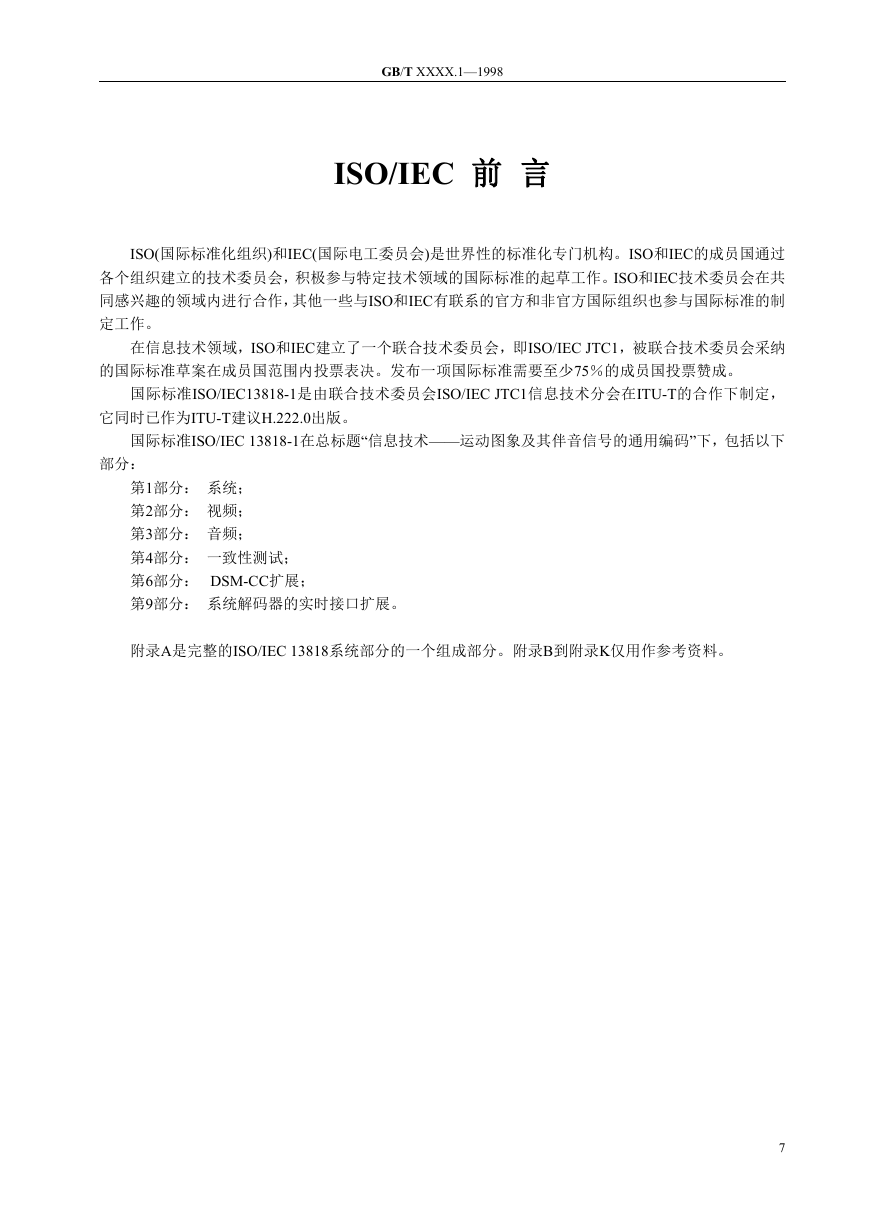

    GB/T XXXX.1—1998 ISO/IEC 前 言 ISO(国际标准化组织)和IEC(国际电工委员会)是世界性的标准化专门机构。ISO和IEC的成员国通过 各个组织建立的技术委员会，积极参与特定技术领域的国际标准的起草工作。ISO和IEC技术委员会在共 同感兴趣的领域内进行合作，其他一些与ISO和IEC有联系的官方和非官方国际组织也参与国际标准的制 定工作。 在信息技术领域，ISO和IEC建立了一个联合技术委员会，即ISO/IEC JTC1，被联合技术委员会采纳 的国际标准草案在成员国范围内投票表决。发布一项国际标准需要至少75％的成员国投票赞成。 国际标准ISO/IEC13818-1是由联合技术委员会ISO/IEC JTC1信息技术分会在ITU-T的合作下制定， 它同时已作为ITU-T建议H.222.0出版。 国际标准ISO/IEC 13818-1在总标题“信息技术——运动图象及其伴音信号的通用编码”下，包括以下 部分： 第1部分： 系统； 第2部分： 视频； 第3部分： 音频； 第4部分： 一致性测试； 第6部分： DSM-CC扩展； 第9部分： 系统解码器的实时接口扩展。 附录A是完整的ISO/IEC 13818系统部分的一个组成部分。附录B到附录K仅用作参考资料。 7

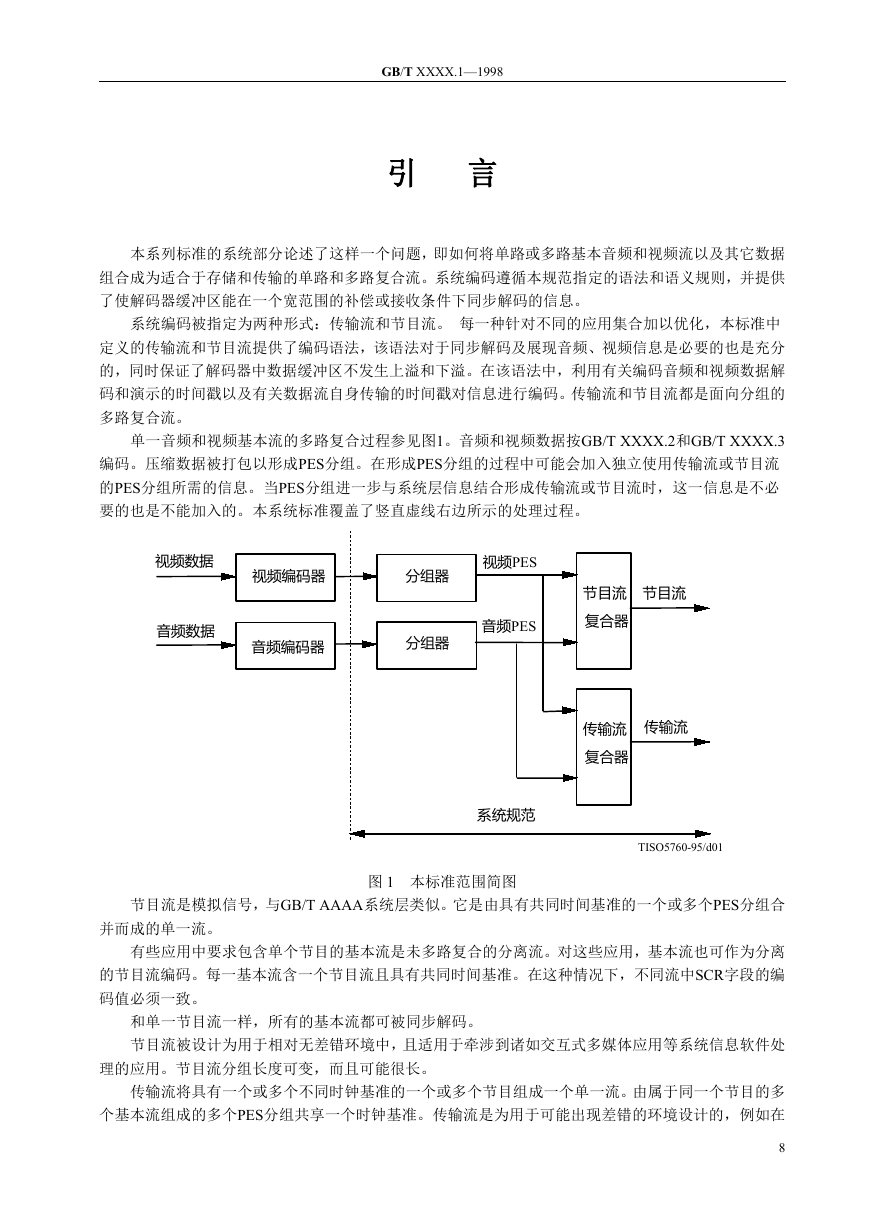

    GB/T XXXX.1—1998 引 言 本系列标准的系统部分论述了这样一个问题，即如何将单路或多路基本音频和视频流以及其它数据 组合成为适合于存储和传输的单路和多路复合流。系统编码遵循本规范指定的语法和语义规则，并提供 了使解码器缓冲区能在一个宽范围的补偿或接收条件下同步解码的信息。 系统编码被指定为两种形式：传输流和节目流。 每一种针对不同的应用集合加以优化，本标准中 定义的传输流和节目流提供了编码语法，该语法对于同步解码及展现音频、视频信息是必要的也是充分 的，同时保证了解码器中数据缓冲区不发生上溢和下溢。在该语法中，利用有关编码音频和视频数据解 码和演示的时间戳以及有关数据流自身传输的时间戳对信息进行编码。传输流和节目流都是面向分组的 多路复合流。 单一音频和视频基本流的多路复合过程参见图1。音频和视频数据按GB/T XXXX.2和GB/T XXXX.3 编码。压缩数据被打包以形成PES分组。在形成PES分组的过程中可能会加入独立使用传输流或节目流 的PES分组所需的信息。当PES分组进一步与系统层信息结合形成传输流或节目流时，这一信息是不必 要的也是不能加入的。本系统标准覆盖了竖直虚线右边所示的处理过程。 视频数据 音频数据 视频编码器 分组器 音频编码器 分组器 视频PES 音频PES 节目流 节目流 复合器 传输流 传输流 复合器 系统规范 TISO5760-95/d01 节目流是模拟信号，与GB/T AAAA系统层类似。它是由具有共同时间基准的一个或多个PES分组合 图 1 本标准范围简图 并而成的单一流。 有些应用中要求包含单个节目的基本流是未多路复合的分离流。对这些应用，基本流也可作为分离 的节目流编码。每一基本流含一个节目流且具有共同时间基准。在这种情况下，不同流中SCR字段的编 码值必须一致。 和单一节目流一样，所有的基本流都可被同步解码。 节目流被设计为用于相对无差错环境中，且适用于牵涉到诸如交互式多媒体应用等系统信息软件处 理的应用。节目流分组长度可变，而且可能很长。 传输流将具有一个或多个不同时钟基准的一个或多个节目组成一个单一流。由属于同一个节目的多 个基本流组成的多个PES分组共享一个时钟基准。传输流是为用于可能出现差错的环境设计的，例如在 8
