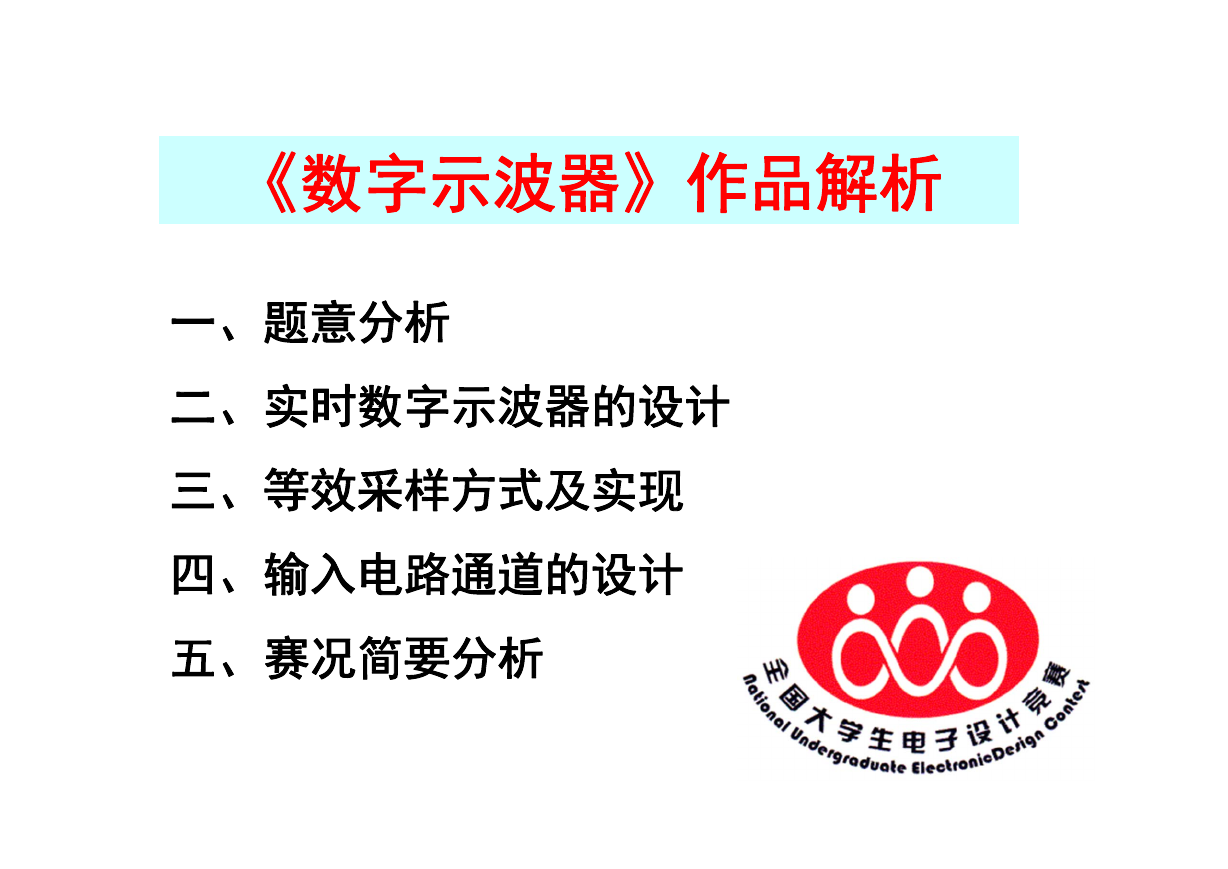

《数字示波器》作品解析 一、题意分析 二、实时数字示波器的设计 三、等效采样方式及实现 四、输入电路通道的设计 五、赛况简要分析

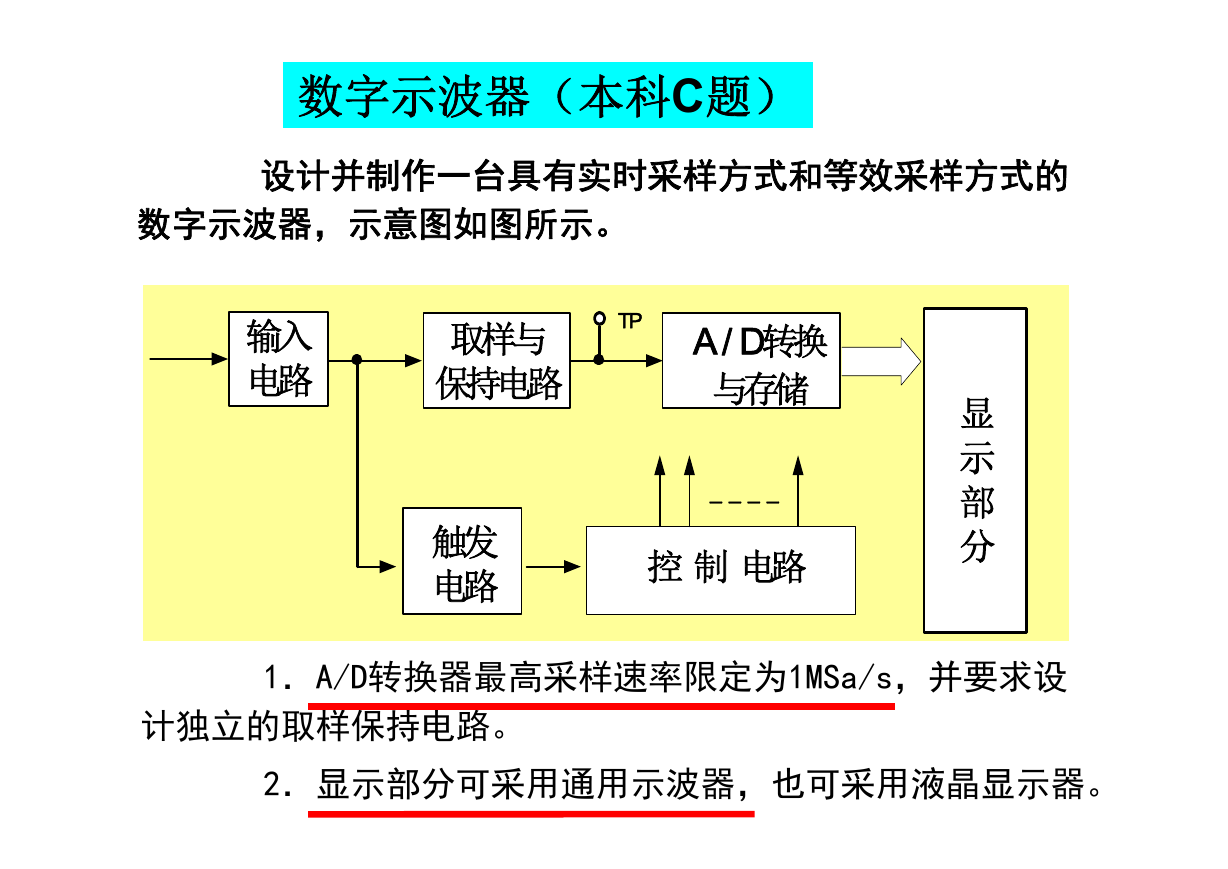

数字示波器(本科C题) 设计并制作一台具有实时采样方式和等效采样方式的 数字示波器,示意图如图所示。 输入 电路 取样与 保持电路 TP A / D转换 与存储 触发 电路 控 制 电路 显 示 部 分 1.A/D转换器最高采样速率限定为1MSa/s,并要求设 计独立的取样保持电路。 2.显示部分可采用通用示波器,也可采用液晶显示器。

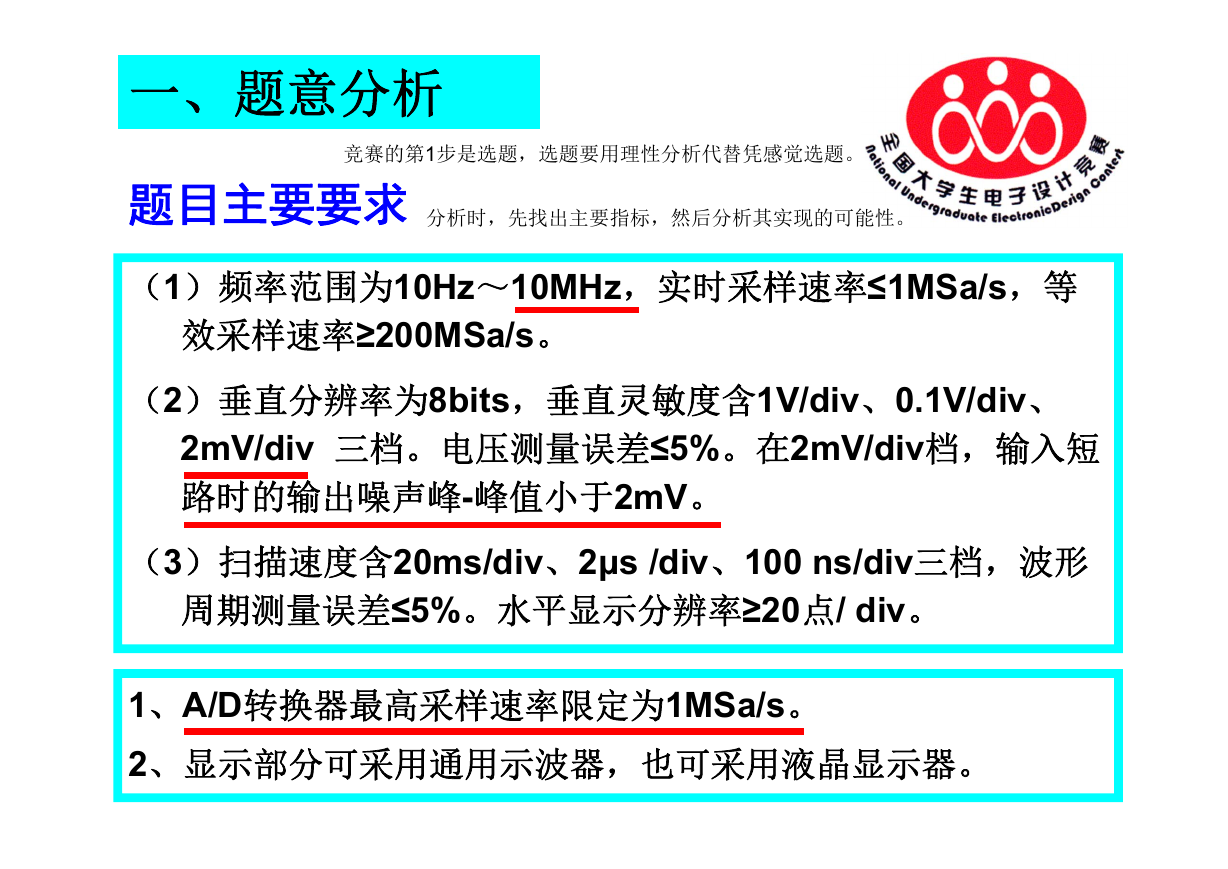

一、题意分析 竞赛的第1步是选题,选题要用理性分析代替凭感觉选题。 题目主要要求 分析时,先找出主要指标,然后分析其实现的可能性。 (1)频率范围为10Hz~10MHz,实时采样速率≤1MSa/s,等 效采样速率≥200MSa/s。 (2)垂直分辨率为8bits,垂直灵敏度含1V/div、0.1V/div、 2mV/div 三档。电压测量误差≤5%。在2mV/div档,输入短 路时的输出噪声峰-峰值小于2mV。 (3)扫描速度含20ms/div、2μs /div、100 ns/div三档,波形 周期测量误差≤5%。水平显示分辨率≥20点/ div。 1、A/D转换器最高采样速率限定为1MSa/s。 2、显示部分可采用通用示波器,也可采用液晶显示器。

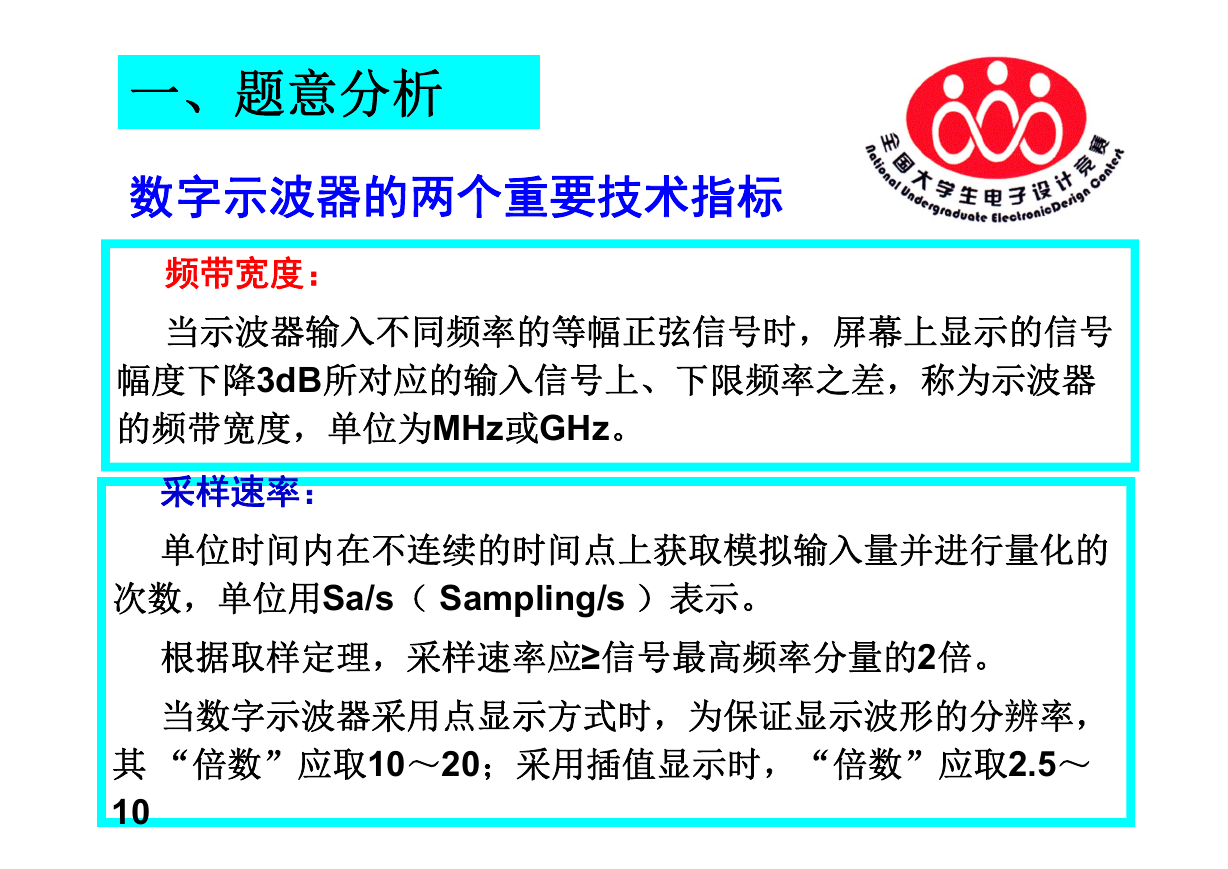

一、题意分析 数字示波器的两个重要技术指标 频带宽度: 当示波器输入不同频率的等幅正弦信号时,屏幕上显示的信号 幅度下降3dB所对应的输入信号上、下限频率之差,称为示波器 的频带宽度,单位为MHz或GHz。 采样速率: 单位时间内在不连续的时间点上获取模拟输入量并进行量化的 次数,单位用Sa/s( Sampling/s )表示。 根据取样定理,采样速率应≥信号最高频率分量的2倍。 当数字示波器采用点显示方式时,为保证显示波形的分辨率, 其 “倍数”应取10~20;采用插值显示时,“倍数”应取2.5~ 10

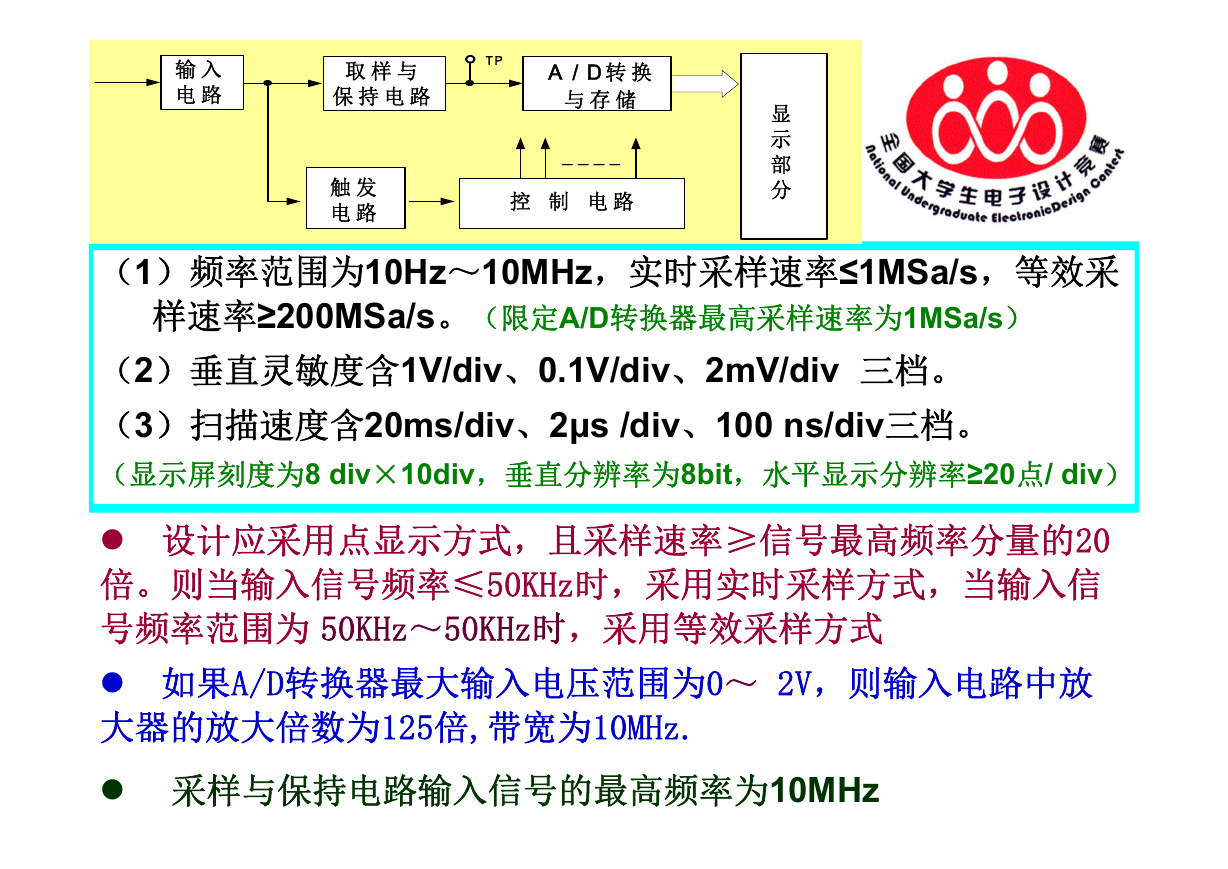

输 入 电 路 取 样 与 保 持 电 路 TP A / D 转 换 与 存 储 触 发 电 路 控 制 电 路 显 示 部 分 (1)频率范围为10Hz~10MHz,实时采样速率≤1MSa/s,等效采 样速率≥200MSa/s。(限定A/D转换器最高采样速率为1MSa/s) (2)垂直灵敏度含1V/div、0.1V/div、2mV/div 三档。 (3)扫描速度含20ms/div、2μs /div、100 ns/div三档。 (显示屏刻度为8 div×10div,垂直分辨率为8bit,水平显示分辨率≥20点/ div)  设计应采用点显示方式,且采样速率≥信号最高频率分量的20 倍。则当输入信号频率≤50KHz时,采用实时采样方式,当输入信 号频率范围为 50KHz~50KHz时,采用等效采样方式  如果A/D转换器最大输入电压范围为0~ 2V,则输入电路中放 大器的放大倍数为125倍,带宽为10MHz.  采样与保持电路输入信号的最高频率为10MHz

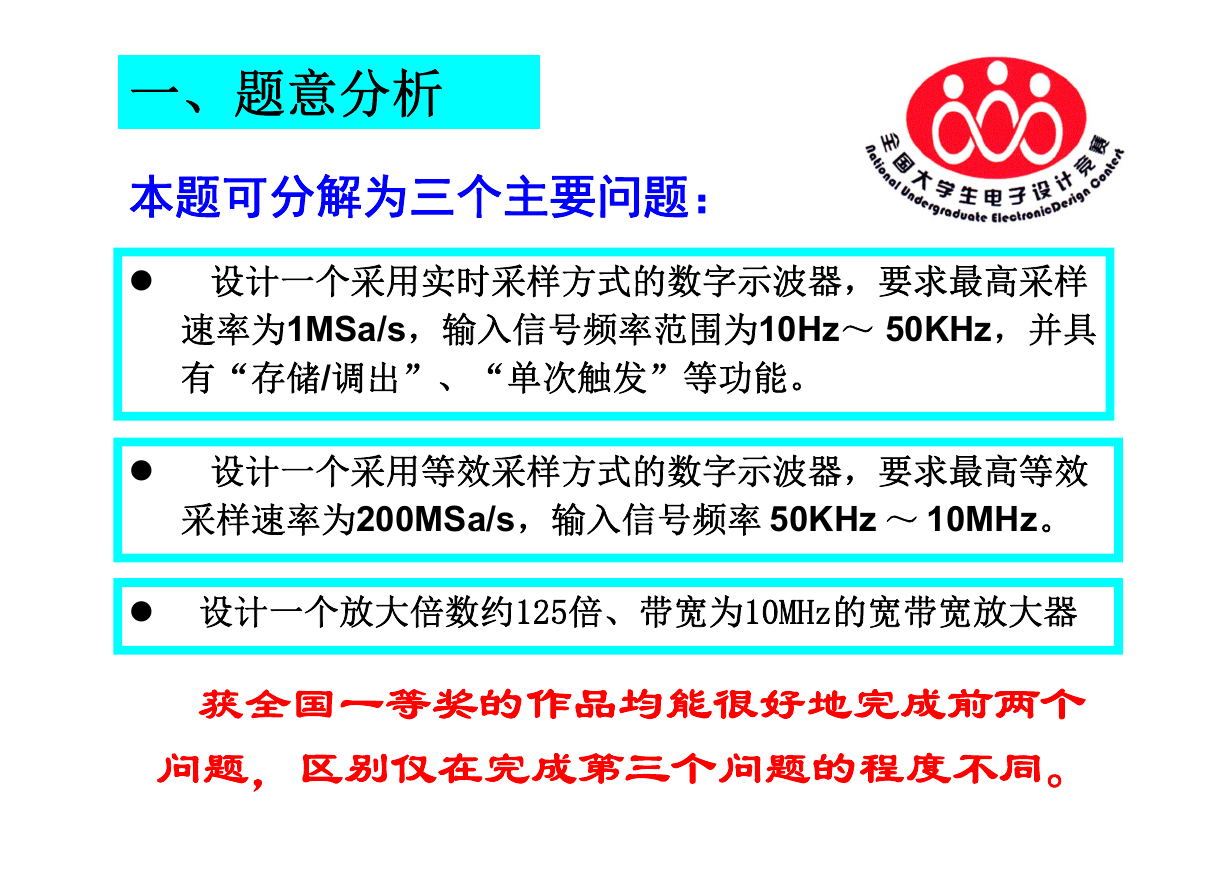

一、题意分析 本题可分解为三个主要问题:  设计一个采用实时采样方式的数字示波器,要求最高采样 速率为1MSa/s,输入信号频率范围为10Hz~ 50KHz,并具 有“存储/调出”、“单次触发”等功能。  设计一个采用等效采样方式的数字示波器,要求最高等效 采样速率为200MSa/s,输入信号频率 50KHz ~ 10MHz。  设计一个放大倍数约125倍、带宽为10MHz的宽带宽放大器 获全国一等奖的作品均能很好地完成前两个 问题,区别仅在完成第三个问题的程度不同。

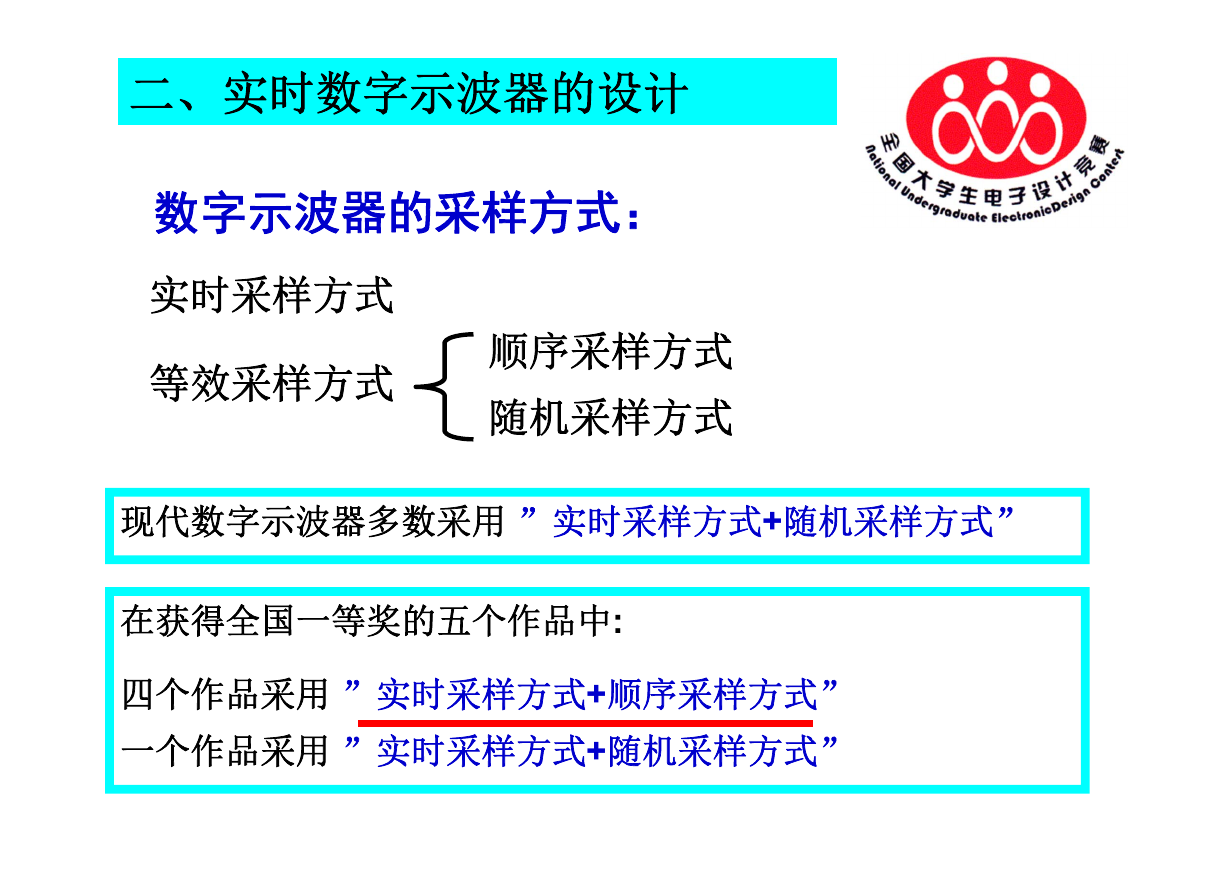

二、实时数字示波器的设计 数字示波器的采样方式: 实时采样方式 等效采样方式 顺序采样方式 随机采样方式 现代数字示波器多数采用 ”实时采样方式+随机采样方式” 在获得全国一等奖的五个作品中: 四个作品采用 ”实时采样方式+顺序采样方式” 一个作品采用 ”实时采样方式+随机采样方式”

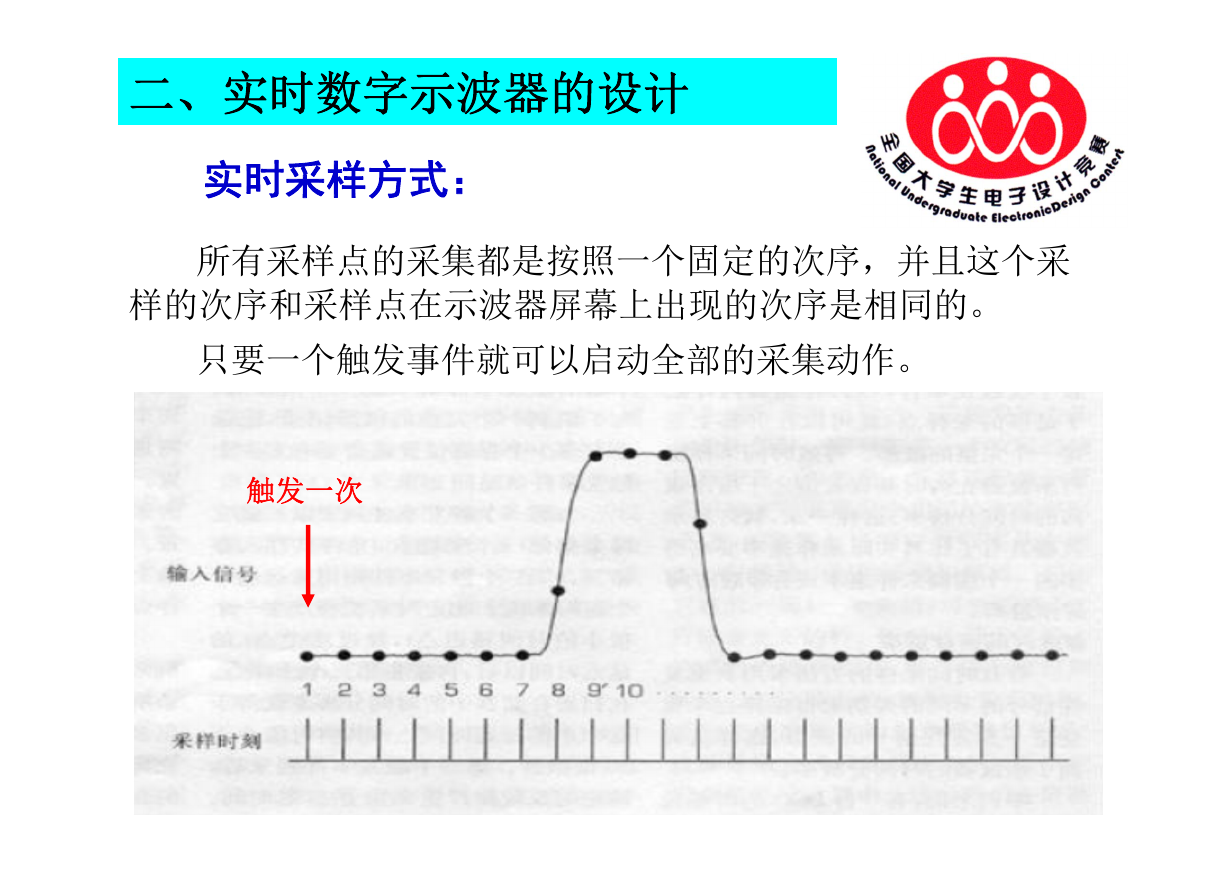

二、实时数字示波器的设计 实时采样方式: 所有采样点的采集都是按照一个固定的次序,并且这个采 样的次序和采样点在示波器屏幕上出现的次序是相同的。 只要一个触发事件就可以启动全部的采集动作。 触发一次
