快速任务索引

使用基本功能

使用基本功能拍照

使用设置菜单功能

将照相机连接至其他设备

使用提示

信息

安全事项

数码照相机 TG-860 使⽤说明书感谢您购买Olympus数码照相机。在使⽤新照相机之前，请仔细阅读本说明书，充分了解其性能以便延长照相机的使⽤寿命。请妥善保存本说明书以供随时参考。我们建议您在拍摄重要图像之前，先试拍⼏张不重要的图像，确保您能正确⽆误地操作本照相机。本说明书中的画⾯及照相机图⽰说明是产品研发过程中的，有可能与实际产品不符。

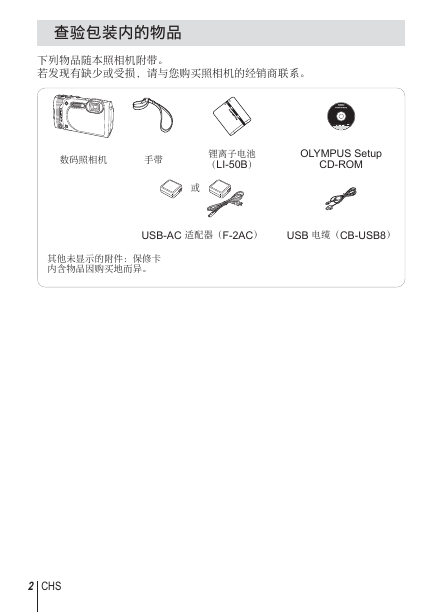

查验包装内的物品下列物品随本照相机附带。若发现有缺少或受损，请与您购买照相机的经销商联系。数码照相机⼿带锂离⼦电池（LI-50B） OLYMPUS Setup CD-ROM 或 USB-AC 适配器（F-2AC） USB 电缆（CB-USB8）其他未显⽰的附件：保修卡内含物品因购买地⽽异。 2 CHS

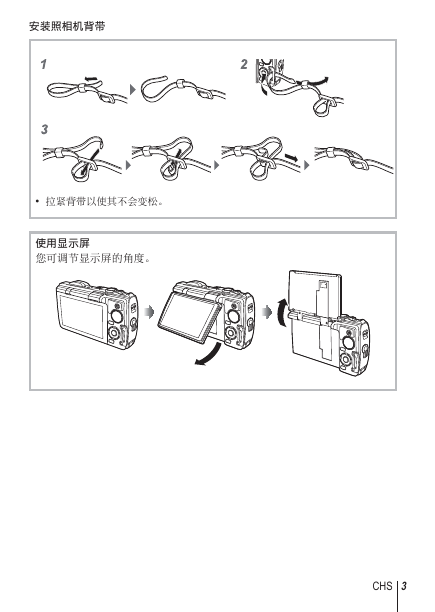

安装照相机背带 • 拉紧背带以使其不会变松。使⽤显⽰屏您可调节显⽰屏的⾓度。 CHS 3

各部位名称 1 电池 / 卡舱 / 接⼝盖锁 2 电池 / 卡舱 / 接⼝盖 3 电池 / 卡舱 / 接⼝盖扣锁 4 前置多功能钮 5 闪光灯 6 ⾃拍定时器指⽰灯 / LED 照明 / AF 照明灯 7 镜头 8 三脚架固定螺孔 9 GPS 天线 0 扬声器 a ⽴体声麦克风 b n 按钮 c 指⽰灯 d 快门按钮 e 变焦杆 f 显⽰屏 * 请勿将⼤头针等尖锐物体插⼊孔中。 • FGHI 指⽰按上 / 下 / 左 / 右箭头钮。 g R（视频）按钮 h 模式拨盘 i q（播放）按钮 j A 按钮 k 背带安装环 l  / Wi-Fi 按钮 m 多功能接⼝ n HDMI 迷你接⼝ o 压⼒调节孔* p 箭头按钮 q F（向上）/ INFO（信息显⽰）按钮 r I（向右）/ #（闪光灯）按钮 s H（向左）按钮 t G（向下）/ jY（连拍/⾃拍定时器）/ （删除）按钮 4 CHS

快速任务索引插⼊和取出电池和插卡 1 按照步骤 1，2 和 3 打开电池／卡舱／接⼝盖。 • 请先关闭照相机，然后再打开电池／卡舱／接⼝盖。电池／卡舱／接⼝盖 3 2 1 电池／卡舱／接⼝盖锁电池／卡舱／接⼝盖扣锁 2 插⼊电池的同时，电池锁扣沿箭头⽅向滑动。 • 如图所⽰，将电池的 C 标记朝向电池锁扣插⼊。 • 如果电池插⼊⽅向错误，会⽆法打开相机。务必以正确⽅向插⼊。 • 将电池锁扣沿箭头⽅向推动解锁，然后取出电池。电池锁扣 CHS 5

3 将插卡平直插⼊，直到将插卡插⼊到位。 • 请勿直接⽤⼿接触插卡的接触区。 • 务必使⽤本相机指定的插卡。写保护开关兼容本照相机的插卡 SD/SDHC/SDXC/Eye-Fi（带⽆线 LAN 功能）卡（市售）（最⼤容量：128 GB）（有关兼容插卡的详情，请访问 Olympus ⽹站。） • 使⽤本照相机时，可不使⽤插卡，⽽将图像存储在内部存储器中。 g“检查图像保存位置”（第 99 页）取出插卡按⼊插卡直⾄听到咔嚓声并稍微冒出⼀点，然后抓住插卡将其拉出。 1 4 按照步骤 1，2 和 3 关上电池／卡舱／接⼝盖。 • 除⾮正在使⽤接⼝，否则务必关上电池／卡舱／接⼝盖。 2 1 2 3 6 CHS

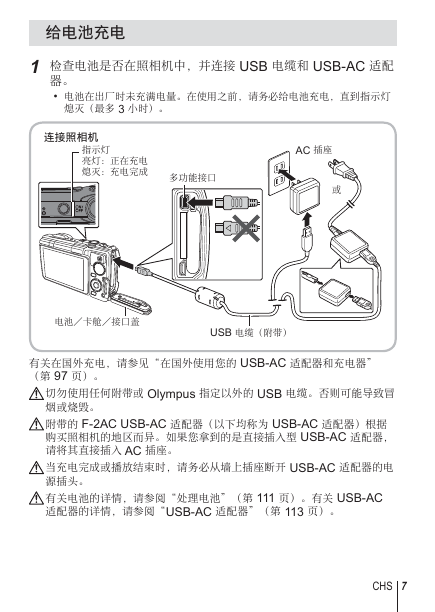

给电池充电 1 检查电池是否在照相机中，并连接 USB 电缆和 USB-AC 适配器。 • 电池在出⼚时未充满电量。在使⽤之前，请务必给电池充电，直到指⽰灯熄灭（最多 3 ⼩时）。连接照相机指⽰灯亮灯：正在充电熄灭：充电完成多功能接⼝ AC 插座或电池／卡舱／接⼝盖 USB 电缆（附带）有关在国外充电，请参见“在国外使⽤您的 USB-AC 适配器和充电器” （第 97 页）。切勿使⽤任何附带或 Olympus 指定以外的 USB 电缆。否则可能导致冒烟或烧毁。附带的 F-2AC USB-AC 适配器（以下均称为 USB-AC 适配器）根据购买照相机的地区⽽异。如果您拿到的是直接插⼊型 USB-AC 适配器，请将其直接插⼊ AC 插座。当充电完成或播放结束时，请务必从墙上插座断开 USB-AC 适配器的电源插头。有关电池的详情，请参阅“处理电池”（第 111 页）。有关 USB-AC 适配器的详情，请参阅“USB-AC 适配器”（第 113 页）。 CHS 7

• 如果在充电过程中指⽰灯不亮，则 USB-AC 适配器可能未正确连接照相机，或者是电池，照相机或 USB-AC 适配器可能故障。 • 如果背⾯的显⽰屏上显⽰“未连接”，请在再次连接电缆前断开 USB 电缆，然后在［USB 连接］（第 59 页）中设定［存储］。何时充电当显⽰右侧所⽰的错误信息时，请给电池充电。出错信息闪烁红⾊图标 8 CHS
