快速任务索引

使用基本功能

使用基本功能拍照

使用设置菜单功能

将照相机连接至其他设备

使用提示

信息

安全事项

数码照相机 TG-4 使⽤说明书感谢您购买Olympus数码照相机。在使⽤新照相机之前，请仔细阅读本说明书，充分了解其性能以便延长照相机的使⽤寿命。请妥善保存本说明书以供随时参考。我们建议您在拍摄重要图像之前，先试拍⼏张不重要的图像，确保您能正确⽆误地操作本照相机。本说明书中的画⾯及照相机图⽰说明是产品研发过程中的，有可能与实际产品不符。

查验包装内的物品下列物品随本照相机附带。若发现有缺少或受损，请与您购买照相机的经销商联系。数码照相机⼿带锂离⼦电池（LI-92B） OLYMPUS Setup CD-ROM 或 USB-AC 适配器（F-2AC） USB 电缆（CB-USB8）其他未显⽰的附件：保修卡内含物品因购买地⽽异。安装照相机⼿带 • 拉紧⼿带以使其不会变松。 2 CHS

各部位名称 1 接⼝盖 2 接⼝盖锁 3 锁扣 4 扬声器 5 ⼿带安装环 6 镜头 7 ⾃拍定时器指⽰灯／LED照明／ AF 照明灯 8 闪光灯 9 ⽴体声麦克风 0 GPS天线 a n按钮 b 指⽰灯 c 快门按钮 d 变焦杆 e 显⽰屏 f INFO（信息显⽰）按钮 • FGHI 指⽰按上／下／左／右箭头钮。 g R（视频）按钮 h 模式拨盘 i q（播放）按钮 j A 按钮 k ／Wi-Fi 按钮 l 多功能接⼝ m HDMI迷你接⼝ n 三脚架固定螺孔 o 电池／插卡舱盖 p 电池／插卡舱盖锁 q 箭头按钮 r F（向上）／F（曝光补偿）按钮 s I（向右）／#（闪光灯）按钮 t G（向下）／ jY（连拍／⾃拍定时器）／ （删除）按钮 u H（向左）按钮 CHS 3

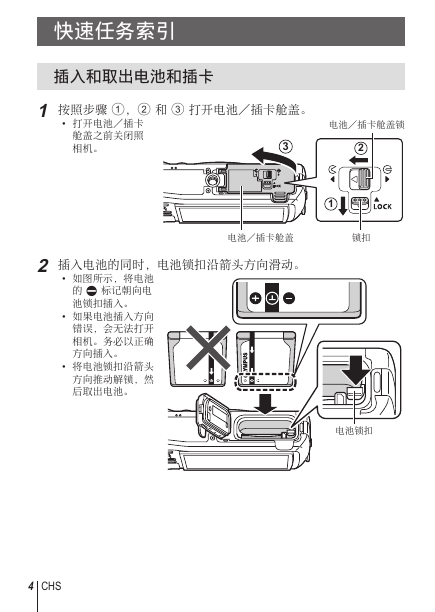

快速任务索引插⼊和取出电池和插卡 • 打开电池／插卡舱盖之前关闭照相机。 1 按照步骤 1，2 和 3 打开电池／插卡舱盖。电池／插卡舱盖锁 3 2 1 电池／插卡舱盖锁扣 2 插⼊电池的同时，电池锁扣沿箭头⽅向滑动。 • 如图所⽰，将电池的 C 标记朝向电池锁扣插⼊。 • 如果电池插⼊⽅向错误，会⽆法打开相机。务必以正确⽅向插⼊。 • 将电池锁扣沿箭头⽅向推动解锁，然后取出电池。电池锁扣 4 CHS

3 将插卡平直插⼊，直到卡插⼊到位。 • 请勿直接⽤⼿接触插卡的接触区。 • 务必使⽤本相机指定的插卡。请勿插⼊其他类型的存储卡。写保护开关兼容本照相机的插卡 SD/SDHC/SDXC/Eye-Fi（带⽆线 LAN 功能）卡（市售）（有关兼容插卡的详情，请访问 Olympus ⽹站。） • 使⽤本照相机时，可不使⽤插卡，⽽将图像存储在内部存储器中。 g“检查图像保存位置”（第 96 页）取出插卡按⼊插卡直⾄听到咔嚓声并稍微冒出⼀点，然后抓住插卡将其拉出。 1 2 4 按照步骤 1，2 和 3 关闭电池／插卡舱盖。 • 使⽤照相机时，务必关上电池／插卡舱盖。 11 2 3 CHS 5

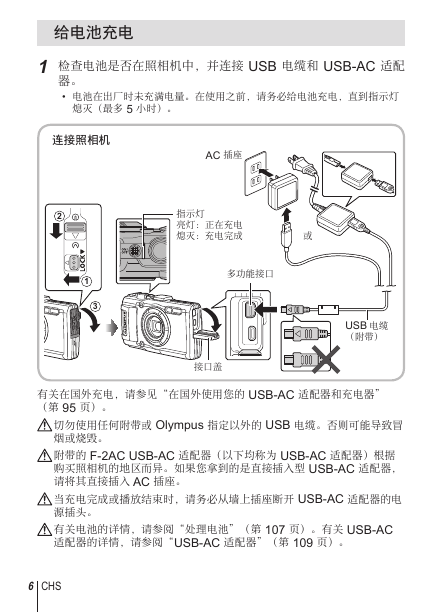

给电池充电 1 检查电池是否在照相机中，并连接 USB 电缆和 USB-AC 适配器。 • 电池在出⼚时未充满电量。在使⽤之前，请务必给电池充电，直到指⽰灯熄灭（最多 5 ⼩时）。连接照相机 AC 插座 2 1 3 指⽰灯亮灯：正在充电熄灭：充电完成或多功能接⼝ USB 电缆（附带）接⼝盖有关在国外充电，请参见“在国外使⽤您的 USB-AC 适配器和充电器” （第 95 页）。切勿使⽤任何附带或 Olympus 指定以外的 USB 电缆。否则可能导致冒烟或烧毁。附带的 F-2AC USB-AC 适配器（以下均称为 USB-AC 适配器）根据购买照相机的地区⽽异。如果您拿到的是直接插⼊型 USB-AC 适配器，请将其直接插⼊ AC 插座。当充电完成或播放结束时，请务必从墙上插座断开 USB-AC 适配器的电源插头。有关电池的详情，请参阅“处理电池”（第 107 页）。有关 USB-AC 适配器的详情，请参阅“USB-AC 适配器”（第 109 页）。 6 CHS

• 如果指⽰灯不亮，请重新连接 USB 电缆和 USB-AC 适配器到照相机。 • 如果背⾯的显⽰器上显⽰“未连接”，请在再次连接电缆前断开 USB 电缆，然后在［USB 连接］（第 58 页）中设定［存储］。何时充电当显⽰右侧所⽰的错误信息时，请给电池充电。出错信息闪烁红⾊图标 CHS 7

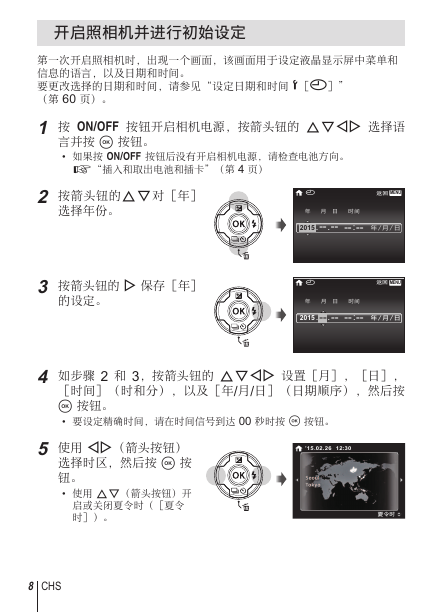

开启照相机并进⾏初始设定第⼀次开启照相机时，出现⼀个画⾯，该画⾯⽤于设定液晶显⽰屏中菜单和信息的语⾔，以及⽇期和时间。要更改选择的⽇期和时间，请参见“设定⽇期和时间 d［X］” （第 60 页）。 1 按 n 按钮开启相机电源，按箭头钮的 FGHI 选择语⾔并按 A 按钮。 • 如果按 n 按钮后没有开启相机电源，请检查电池⽅向。 g“插⼊和取出电池和插卡”（第 4 页） 2 按箭头钮的FG对［年］选择年份。 3 按箭头钮的 I 保存［年］的设定。 X MENU 2015 . -- -- -- --: . X MENU 2015 . -- -- -- --: . 4 如步骤 2 和 3，按箭头钮的 FGHI 设置［⽉］，［⽇］，［时间］（时和分），以及［年/⽉/⽇］（⽇期顺序），然后按 A 按钮。 • 要设定精确时间，请在时间信号到达 00 秒时按 A 按钮。 5 使⽤ HI（箭头按钮）选择时区，然后按 A 按钮。 • 使⽤ FG（箭头按钮）开启或关闭夏令时（［夏令时］）。 ’15.02.26 12:30 8 CHS
