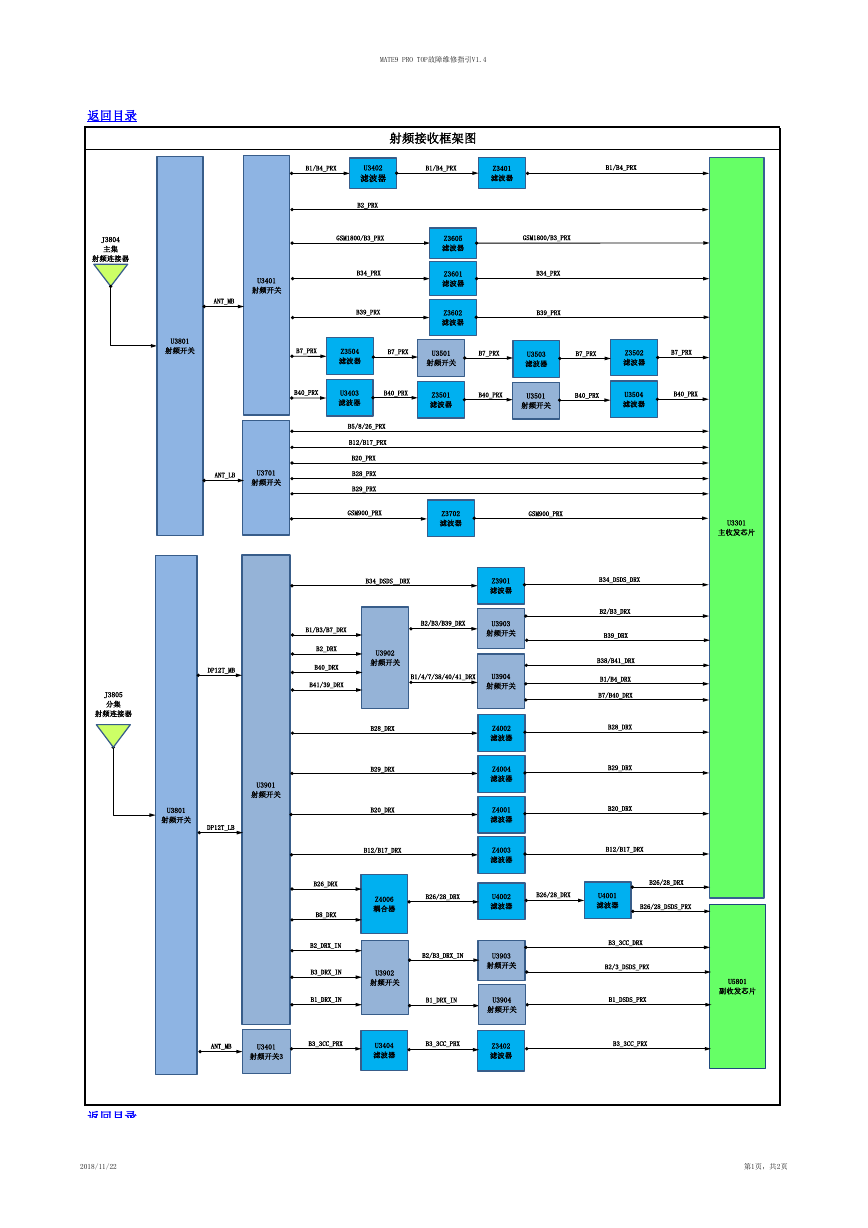

MATE9 PRO TOP故障维修指引V1.4 返回目录 J3804 主集 射频连接器 B1/B4_PRX U3402 滤波器 B2_PRX GSM1800/B3_PRX U3401 射频开关 ANT_MB B34_PRX B39_PRX 射频接收框架图 B1/B4_PRX Z3401 滤波器 B1/B4_PRX Z3605 滤波器 Z3601 滤波器 Z3602 滤波器 GSM1800/B3_PRX B34_PRX B39_PRX U3801 射频开关 B7_PRX B40_PRX Z3504 滤波器 U3403 滤波器 B7_PRX U3501 射频开关 B7_PRX U3503 滤波器 B7_PRX B40_PRX Z3501 滤波器 B40_PRX U3501 射频开关 B40_PRX Z3502 滤波器 U3504 滤波器 B7_PRX B40_PRX ANT_LB U3701 射频开关 B5/8/26_PRX B12/B17_PRX B20_PRX B28_PRX B29_PRX GSM900_PRX Z3702 滤波器 GSM900_PRX U3301 主收发芯片 B34_DSDS__DRX Z3901 滤波器 B2/B3/B39_DRX U3903 射频开关 B1/4/7/38/40/41_DRX U3904 射频开关 DP12T_MB B1/B3/B7_DRX B2_DRX B40_DRX B41/39_DRX J3805 分集 射频连接器 U3901 射频开关 U3801 射频开关 DP12T_LB U3902 射频开关 B28_DRX B29_DRX B20_DRX B12/B17_DRX Z4002 滤波器 Z4004 滤波器 Z4001 滤波器 Z4003 滤波器 U4002 滤波器 B34_DSDS_DRX B2/B3_DRX B39_DRX B38/B41_DRX B1/B4_DRX B7/B40_DRX B28_DRX B29_DRX B20_DRX B12/B17_DRX B26/28_DRX U4001 滤波器 B26/28_DRX B26/28_DSDS_PRX B3_3CC_DRX B2/3_DSDS_PRX B1_DSDS_PRX B3_3CC_PRX U5801 副收发芯片 第1页，共2页 B26_DRX B8_DRX B2_DRX_IN B3_DRX_IN Z4006 耦合器 B26/28_DRX B2/B3_DRX_IN U3903 射频开关 U3902 射频开关 B1_DRX_IN B1_DRX_IN ANT_MB U3401 射频开关3 B3_3CC_PRX U3404 滤波器 B3_3CC_PRX U3904 射频开关 Z3402 滤波器 返回目录 2018/11/22 
