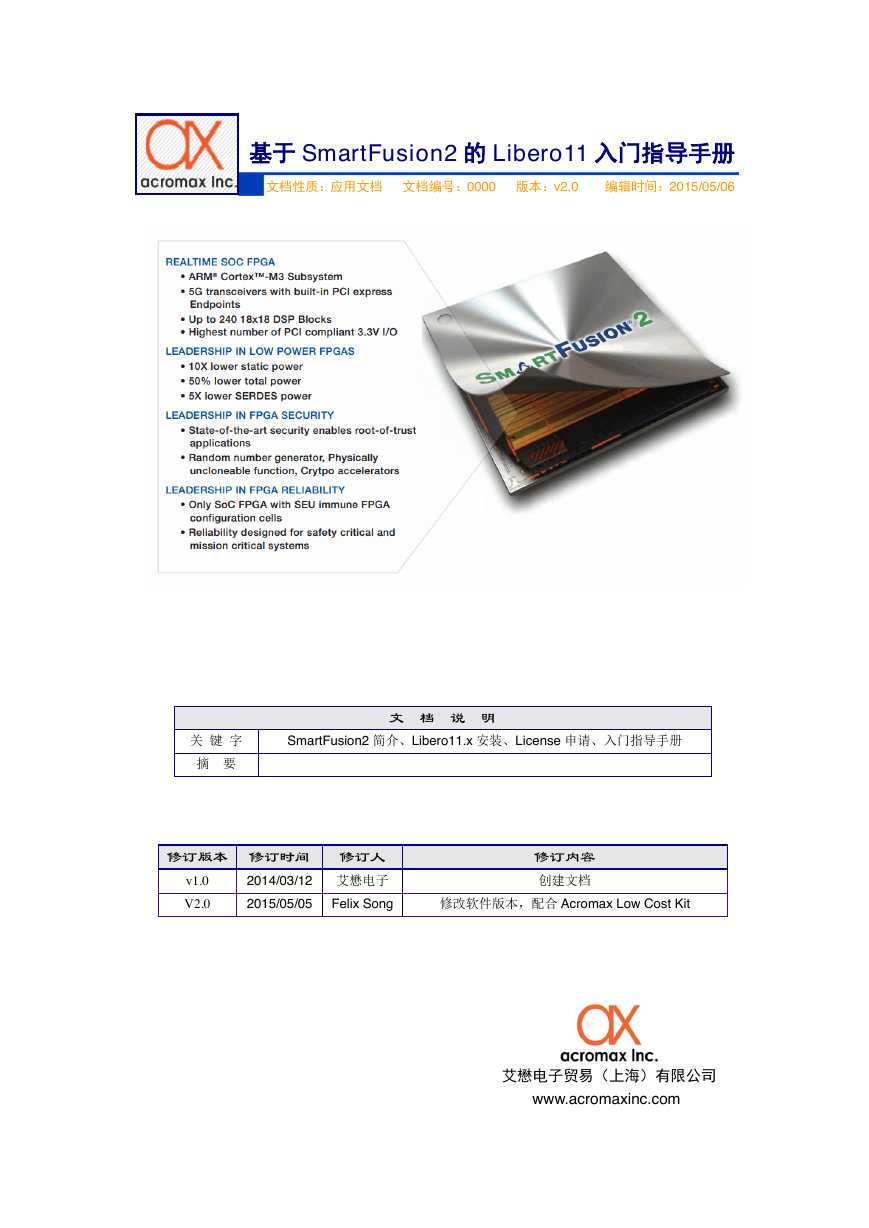

基于 SmartFusion2 的 Libero11 入门指导手册文档性质：应用文档文档编号：0000 版本：v2.0 编辑时间：2015/05/06 文档说明关键字 SmartFusion2 简介、Libero11.x 安装、License 申请、入门指导手册摘要修订版本修订时间修订人 2014/03/12 艾懋电子 v1.0 V2.0 修订内容创建文档 2015/05/05 Felix Song 修改软件版本，配合 Acromax Low Cost Kit 艾懋电子贸易（上海）有限公司 www.acromaxinc.com

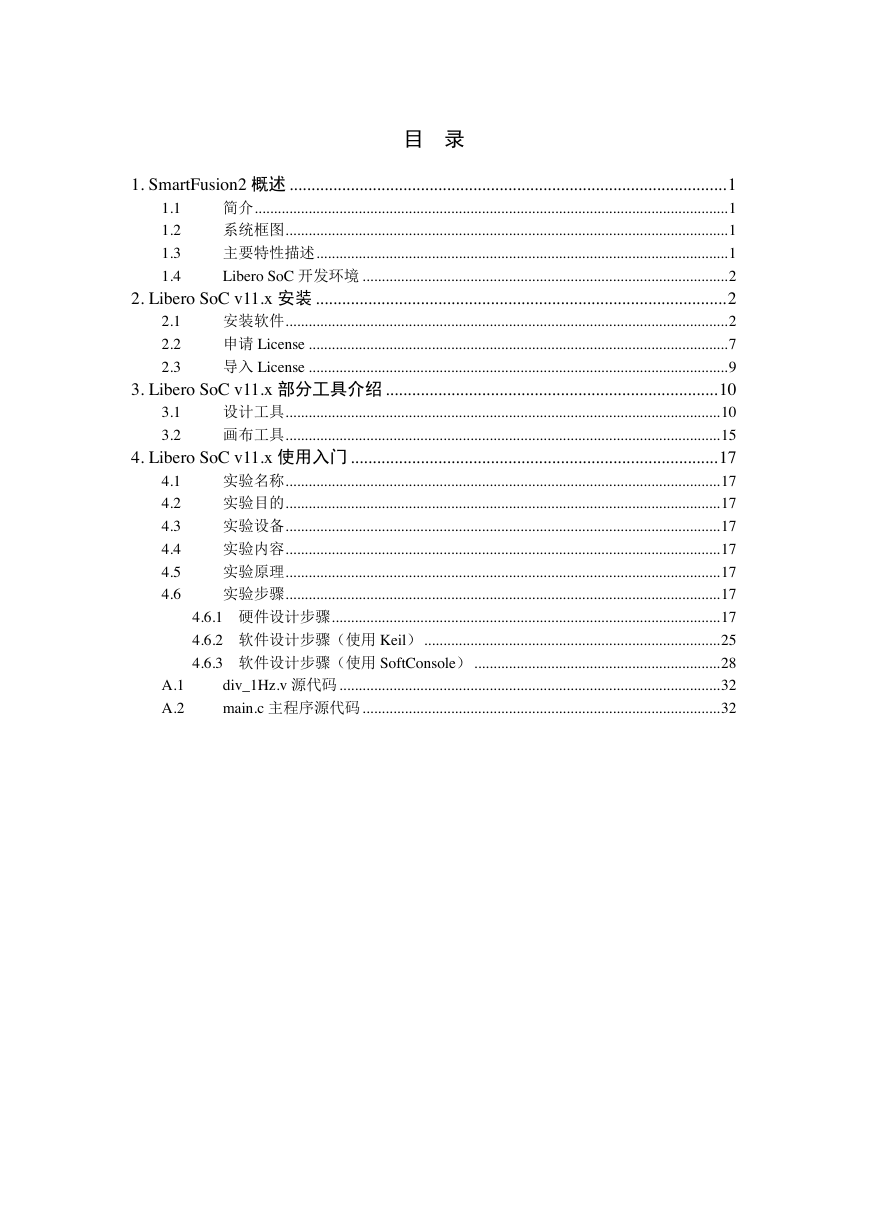

目录 1.3 1.4 1.1 1.2 3.1 3.2 1. SmartFusion2 概述 .................................................................................................... 1 简介 ........................................................................................................................... 1 系统框图 ................................................................................................................... 1 主要特性描述 ........................................................................................................... 1 Libero SoC 开发环境 ............................................................................................... 2 2. Libero SoC v11.x 安装 .............................................................................................. 2 安装软件 ................................................................................................................... 2 申请 License ............................................................................................................. 7 导入 License ............................................................................................................. 9 3. Libero SoC v11.x 部分工具介绍 ............................................................................ 10 设计工具 ................................................................................................................. 10 画布工具 ................................................................................................................. 15 4. Libero SoC v11.x 使用入门 .................................................................................... 17 实验名称 ................................................................................................................. 17 实验目的 ................................................................................................................. 17 实验设备 ................................................................................................................. 17 实验内容 ................................................................................................................. 17 实验原理 ................................................................................................................. 17 实验步骤 ................................................................................................................. 17 4.6.1 硬件设计步骤 ..................................................................................................... 17 4.6.2 软件设计步骤（使用 Keil） ............................................................................. 25 4.6.3 软件设计步骤（使用 SoftConsole） ................................................................ 28 div_1Hz.v 源代码 ................................................................................................... 32 main.c 主程序源代码 ............................................................................................. 32 A.1 A.2 4.2 4.3 4.4 4.5 4.1 2.1 2.2 2.3 4.6

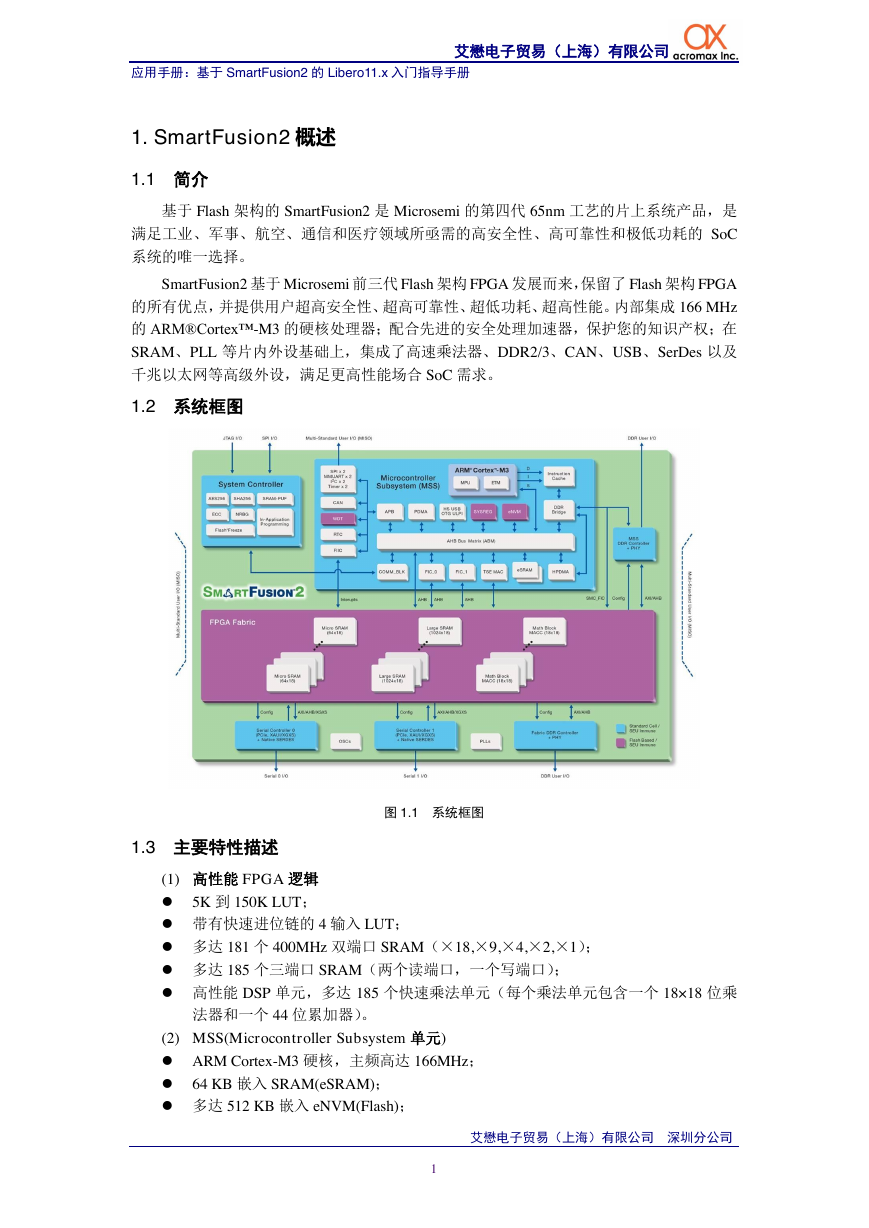

艾懋电子贸易（上海）有限公司应用手册：基于 SmartFusion2 的 Libero11.x 入门指导手册 1. SmartFusion2 概述 1.1 简介基于 Flash 架构的 SmartFusion2 是 Microsemi 的第四代 65nm 工艺的片上系统产品，是满足工业、军事、航空、通信和医疗领域所亟需的高安全性、高可靠性和极低功耗的 SoC 系统的唯一选择。 SmartFusion2 基于 Microsemi 前三代 Flash 架构 FPGA 发展而来，保留了 Flash 架构 FPGA 的所有优点，并提供用户超高安全性、超高可靠性、超低功耗、超高性能。内部集成 166 MHz 的 ARM®Cortex™-M3 的硬核处理器；配合先进的安全处理加速器，保护您的知识产权；在 SRAM、PLL 等片内外设基础上，集成了高速乘法器、DDR2/3、CAN、USB、SerDes 以及千兆以太网等高级外设，满足更高性能场合 SoC 需求。 1.2 系统框图图 1.1 系统框图 1.3 主要特性描述 (1) 高性能 FPGA 逻辑  5K 到 150K LUT；  带有快速进位链的 4 输入 LUT；  多达 181 个 400MHz 双端口 SRAM（×18,×9,×4,×2,×1）；  多达 185 个三端口 SRAM（两个读端口，一个写端口）；  高性能 DSP 单元，多达 185 个快速乘法单元（每个乘法单元包含一个 18×18 位乘法器和一个 44 位累加器）。 (2) MSS(Microcontroller Subsystem 单元)  ARM Cortex-M3 硬核，主频高达 166MHz；  64 KB 嵌入 SRAM(eSRAM)；  多达 512 KB 嵌入 eNVM(Flash)；艾懋电子贸易（上海）有限公司深圳分公司 1

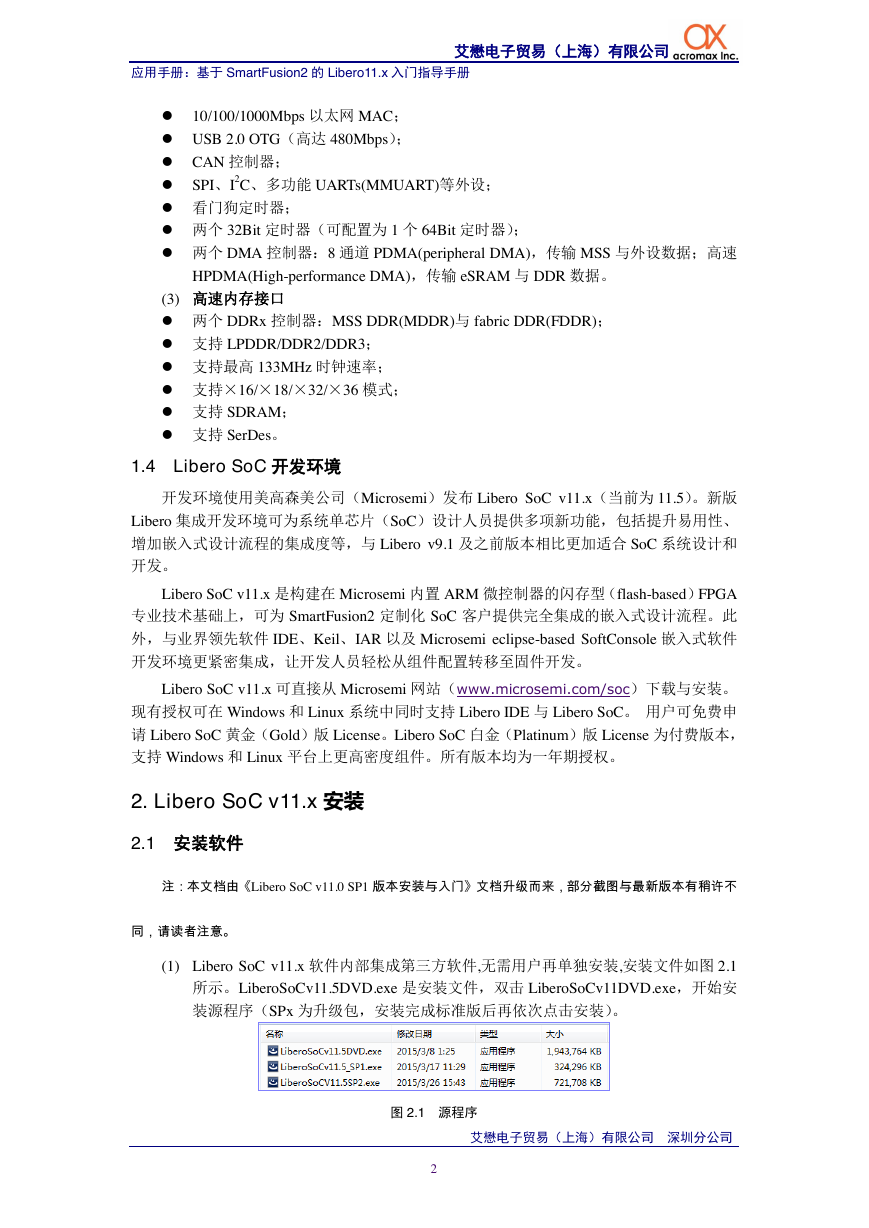

艾懋电子贸易（上海）有限公司应用手册：基于 SmartFusion2 的 Libero11.x 入门指导手册  10/100/1000Mbps 以太网 MAC；  USB 2.0 OTG（高达 480Mbps）；  CAN 控制器；  SPI、I2C、多功能 UARTs(MMUART)等外设；  看门狗定时器；  两个 32Bit 定时器（可配置为 1 个 64Bit 定时器）；  两个 DMA 控制器：8 通道 PDMA(peripheral DMA)，传输 MSS 与外设数据；高速 HPDMA(High-performance DMA)，传输 eSRAM 与 DDR 数据。 (3) 高速内存接口  两个 DDRx 控制器：MSS DDR(MDDR)与 fabric DDR(FDDR)；  支持 LPDDR/DDR2/DDR3；  支持最高 133MHz 时钟速率；  支持×16/×18/×32/×36 模式；  支持 SDRAM；  支持 SerDes。 1.4 Libero SoC 开发环境开发环境使用美高森美公司（Microsemi）发布 Libero SoC v11.x（当前为 11.5）。新版 Libero 集成开发环境可为系统单芯片（SoC）设计人员提供多项新功能，包括提升易用性、增加嵌入式设计流程的集成度等，与 Libero v9.1 及之前版本相比更加适合 SoC 系统设计和开发。 Libero SoC v11.x 是构建在 Microsemi 内置 ARM 微控制器的闪存型（flash-based）FPGA 专业技术基础上，可为 SmartFusion2 定制化 SoC 客户提供完全集成的嵌入式设计流程。此外，与业界领先软件 IDE、Keil、IAR 以及 Microsemi eclipse-based SoftConsole 嵌入式软件开发环境更紧密集成，让开发人员轻松从组件配置转移至固件开发。 Libero SoC v11.x 可直接从 Microsemi 网站（www.microsemi.com/soc）下载与安装。现有授权可在 Windows 和 Linux 系统中同时支持 Libero IDE 与 Libero SoC。用户可免费申请 Libero SoC 黄金（Gold）版 License。Libero SoC 白金（Platinum）版 License 为付费版本，支持 Windows 和 Linux 平台上更高密度组件。所有版本均为一年期授权。 2. Libero SoC v11.x 安装 2.1 安装软件注：本文档由《Libero SoC v11.0 SP1 版本安装与入门》文档升级而来，部分截图与最新版本有稍许不同，请读者注意。 (1) Libero SoC v11.x 软件内部集成第三方软件,无需用户再单独安装,安装文件如图 2.1 所示。LiberoSoCv11.5DVD.exe 是安装文件，双击 LiberoSoCv11DVD.exe，开始安装源程序（SPx 为升级包，安装完成标准版后再依次点击安装）。图 2.1 源程序艾懋电子贸易（上海）有限公司深圳分公司 2

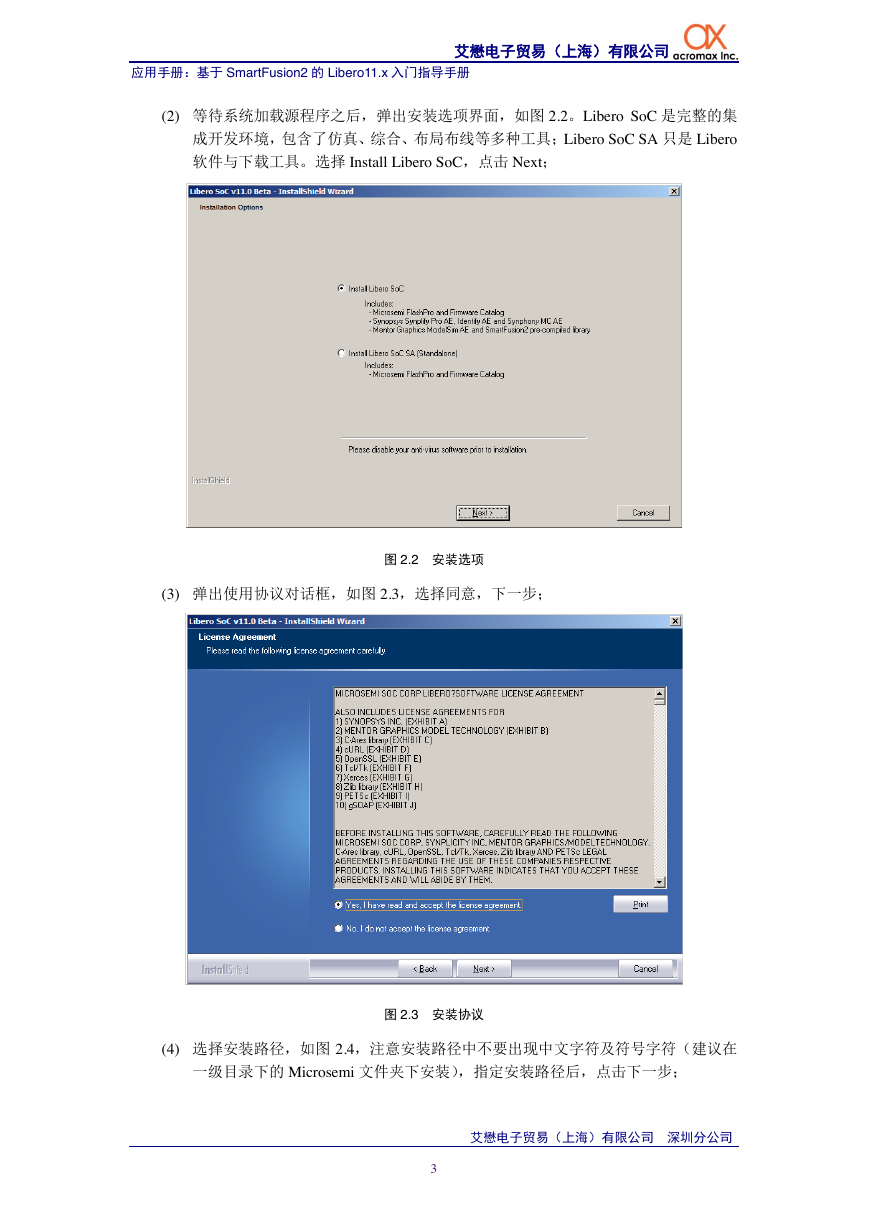

艾懋电子贸易（上海）有限公司应用手册：基于 SmartFusion2 的 Libero11.x 入门指导手册 (2) 等待系统加载源程序之后，弹出安装选项界面，如图 2.2。Libero SoC 是完整的集成开发环境，包含了仿真、综合、布局布线等多种工具；Libero SoC SA 只是 Libero 软件与下载工具。选择 Install Libero SoC，点击 Next； (3) 弹出使用协议对话框，如图 2.3，选择同意，下一步；图 2.2 安装选项图 2.3 安装协议 (4) 选择安装路径，如图 2.4，注意安装路径中不要出现中文字符及符号字符（建议在一级目录下的 Microsemi 文件夹下安装），指定安装路径后，点击下一步；艾懋电子贸易（上海）有限公司深圳分公司 3

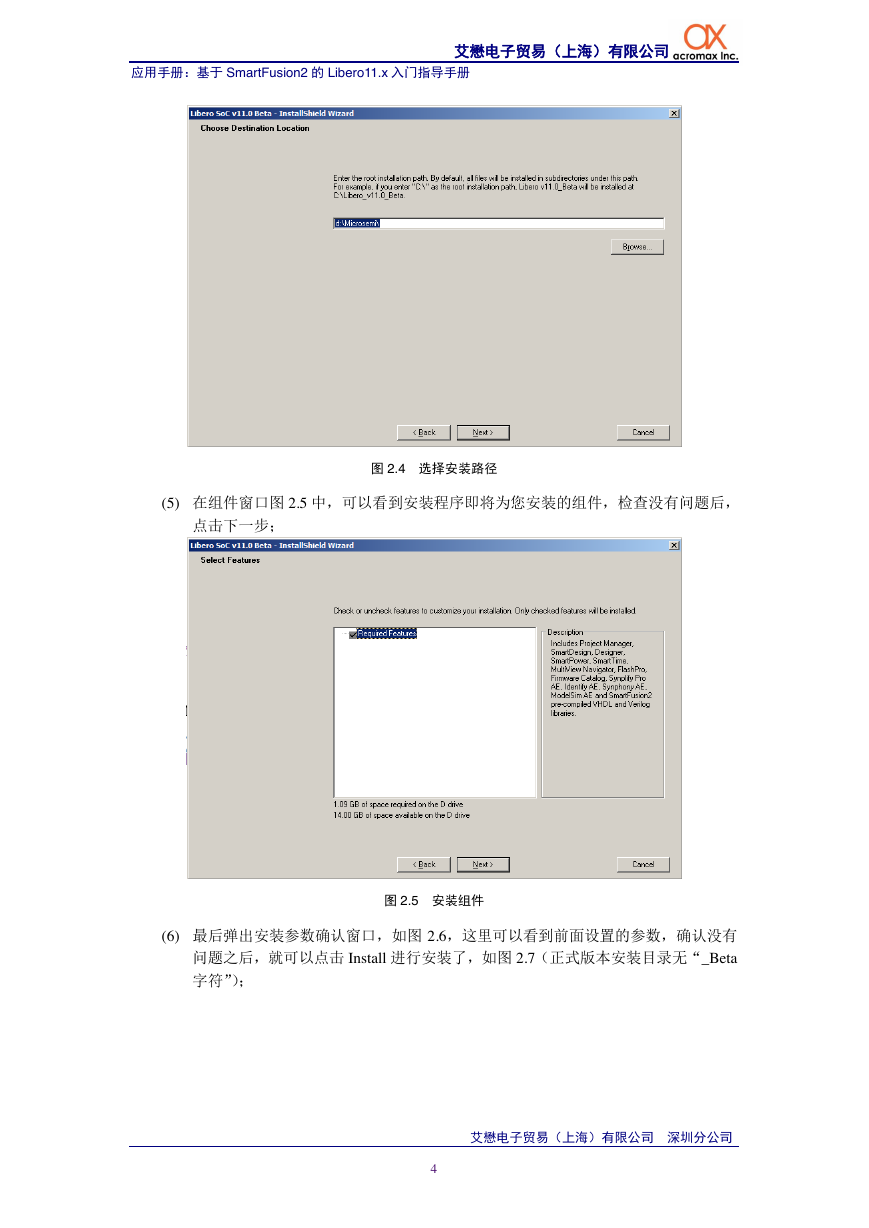

艾懋电子贸易（上海）有限公司应用手册：基于 SmartFusion2 的 Libero11.x 入门指导手册图 2.4 选择安装路径 (5) 在组件窗口图 2.5 中，可以看到安装程序即将为您安装的组件，检查没有问题后，点击下一步；图 2.5 安装组件 (6) 最后弹出安装参数确认窗口，如图 2.6，这里可以看到前面设置的参数，确认没有问题之后，就可以点击 Install 进行安装了，如图 2.7（正式版本安装目录无“_Beta 字符”）；艾懋电子贸易（上海）有限公司深圳分公司 4

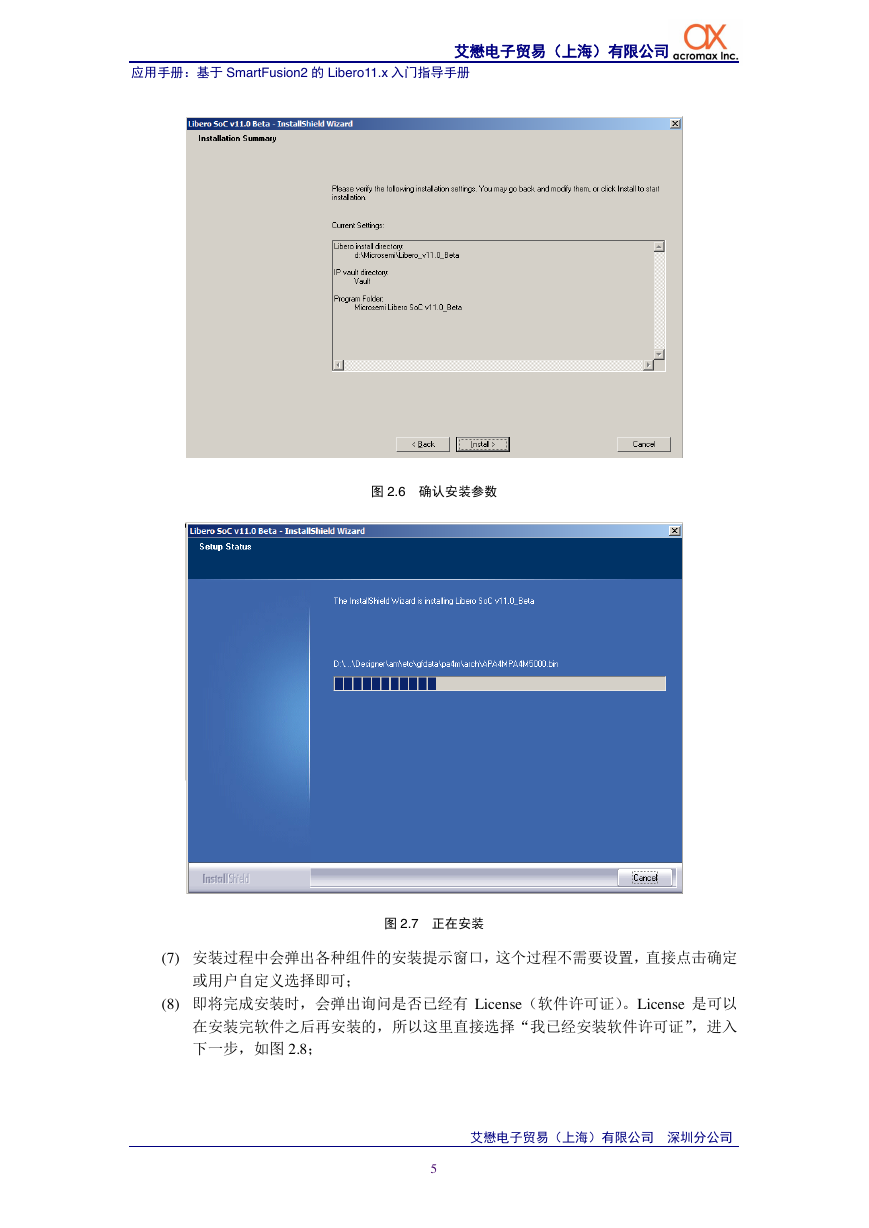

艾懋电子贸易（上海）有限公司应用手册：基于 SmartFusion2 的 Libero11.x 入门指导手册图 2.6 确认安装参数图 2.7 正在安装 (7) 安装过程中会弹出各种组件的安装提示窗口，这个过程不需要设置，直接点击确定或用户自定义选择即可； (8) 即将完成安装时，会弹出询问是否已经有 License（软件许可证）。License 是可以在安装完软件之后再安装的，所以这里直接选择“我已经安装软件许可证”，进入下一步，如图 2.8；艾懋电子贸易（上海）有限公司深圳分公司 5

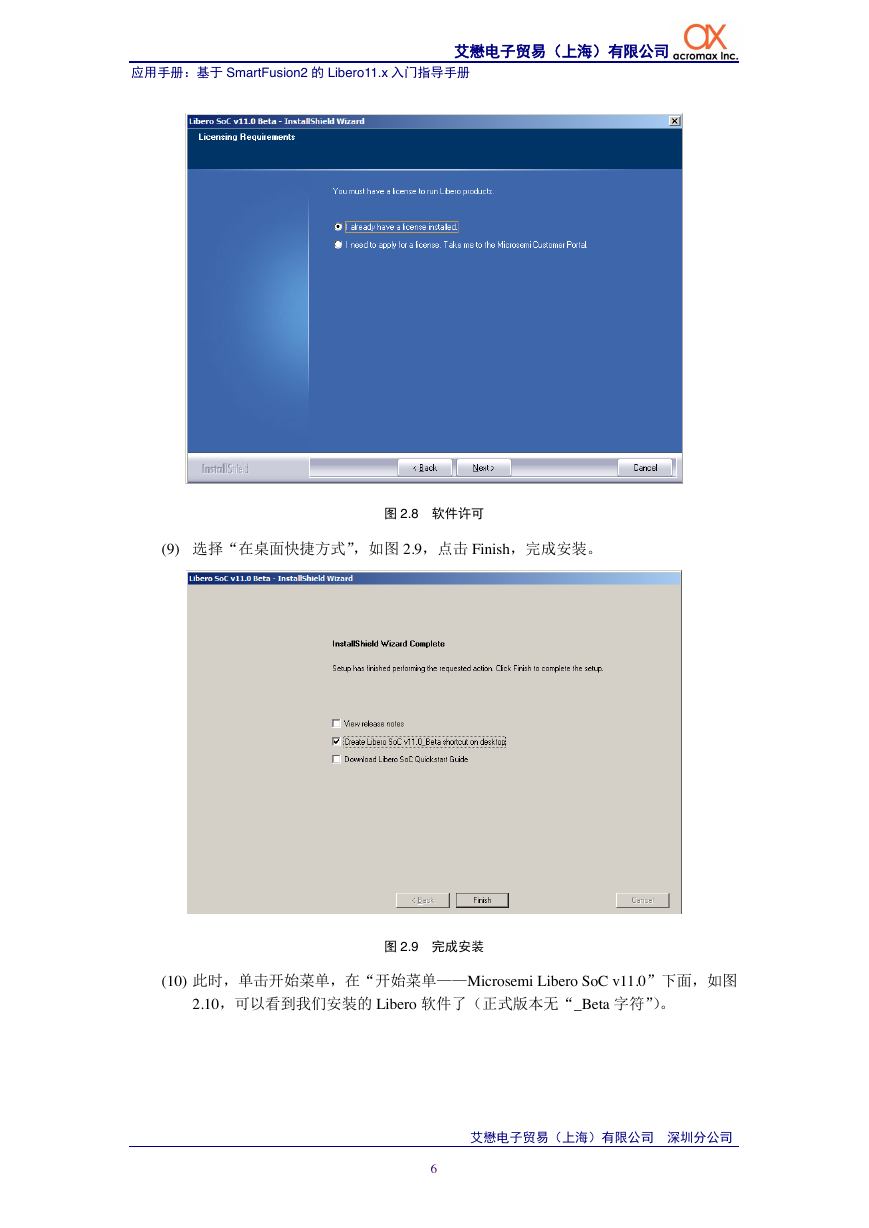

艾懋电子贸易（上海）有限公司应用手册：基于 SmartFusion2 的 Libero11.x 入门指导手册 (9) 选择“在桌面快捷方式”，如图 2.9，点击 Finish，完成安装。图 2.8 软件许可图 2.9 完成安装 (10) 此时，单击开始菜单，在“开始菜单——Microsemi Libero SoC v11.0”下面，如图 2.10，可以看到我们安装的 Libero 软件了（正式版本无“_Beta 字符”）。艾懋电子贸易（上海）有限公司深圳分公司 6
