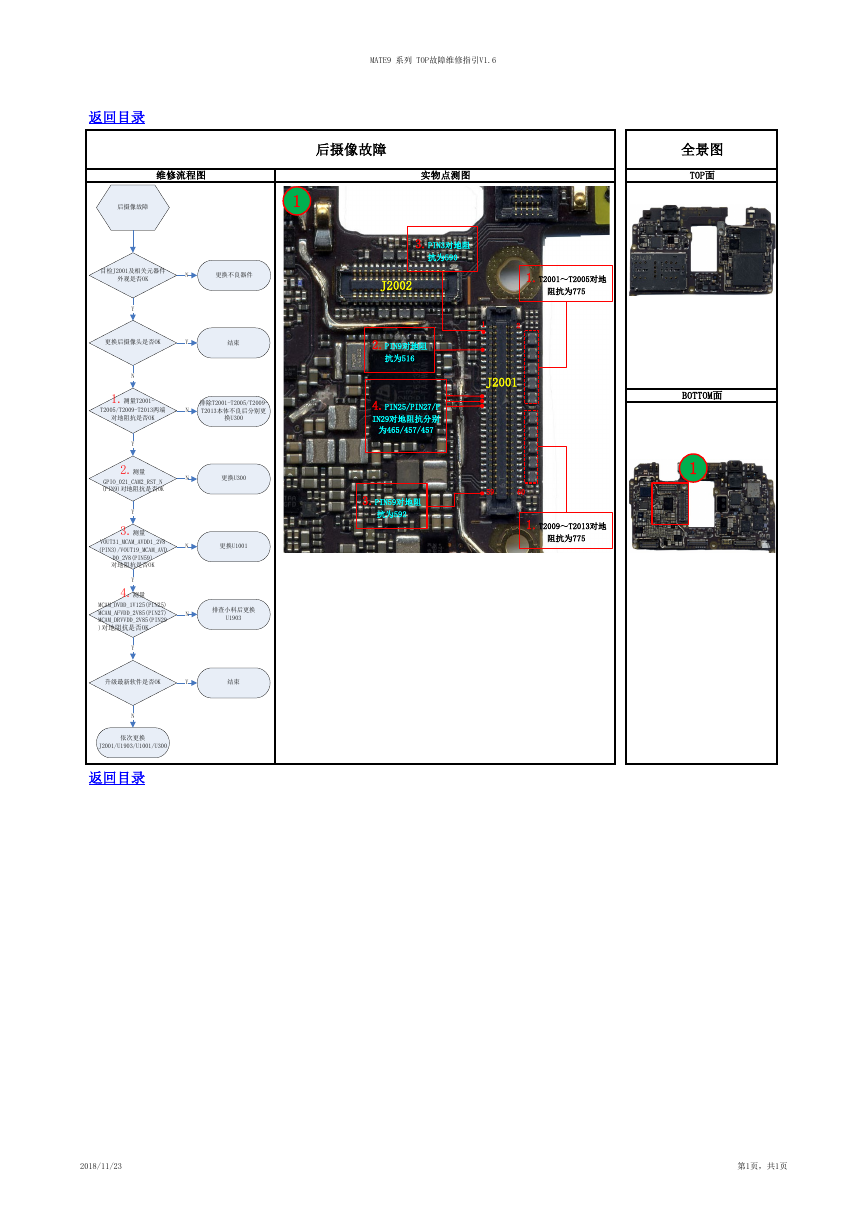

MATE9 系列 TOP故障维修指引V1.6 返回目录 维修流程图 实物点测图 后摄像故障 全景图 TOP面 后摄像故障 1 3.PIN3对地阻 抗为590 J2002 1.T2001～T2005对地 阻抗为775 1 2 J2001 2.PIN9对地阻 抗为516 4.PIN25/PIN27/P IN29对地阻抗分别 为465/457/457 3.PIN59对地阻 抗为592 59 60 1.T2009～T2013对地 阻抗为775 BOTTOM面 1 目检J2001及相关元器件 外观是否OK N 更换不良器件 Y 更换后摄像头是否OK Y 结束 N 1.测量T2001- T2005/T2009-T2013两端 N 对地阻抗是否OK 排除T2001-T2005/T2009- T2013本体不良后分别更 换U300 Y 2.测量 GPIO_021_CAM2_RST_N (PIN9)对地阻抗是否OK Y 3.测量 VOUT31_MCAM_AVDD1_2V8 (PIN3)/VOUT19_MCAM_AVD D0_2V8(PIN59) 对地阻抗是否OK Y 4.测量 MCAM_DVDD_1V125(PIN25) MCAM_AFVDD_2V85(PIN27) MCAM_DRVVDD_2V85(PIN29 )对地阻抗是否OK Y N 更换U300 N 更换U1001 N 排查小料后更换 U1903 升级最新软件是否OK Y 结束 N 依次更换 J2001/U1903/U1001/U300 返回目录 2018/11/23 第1页，共1页
