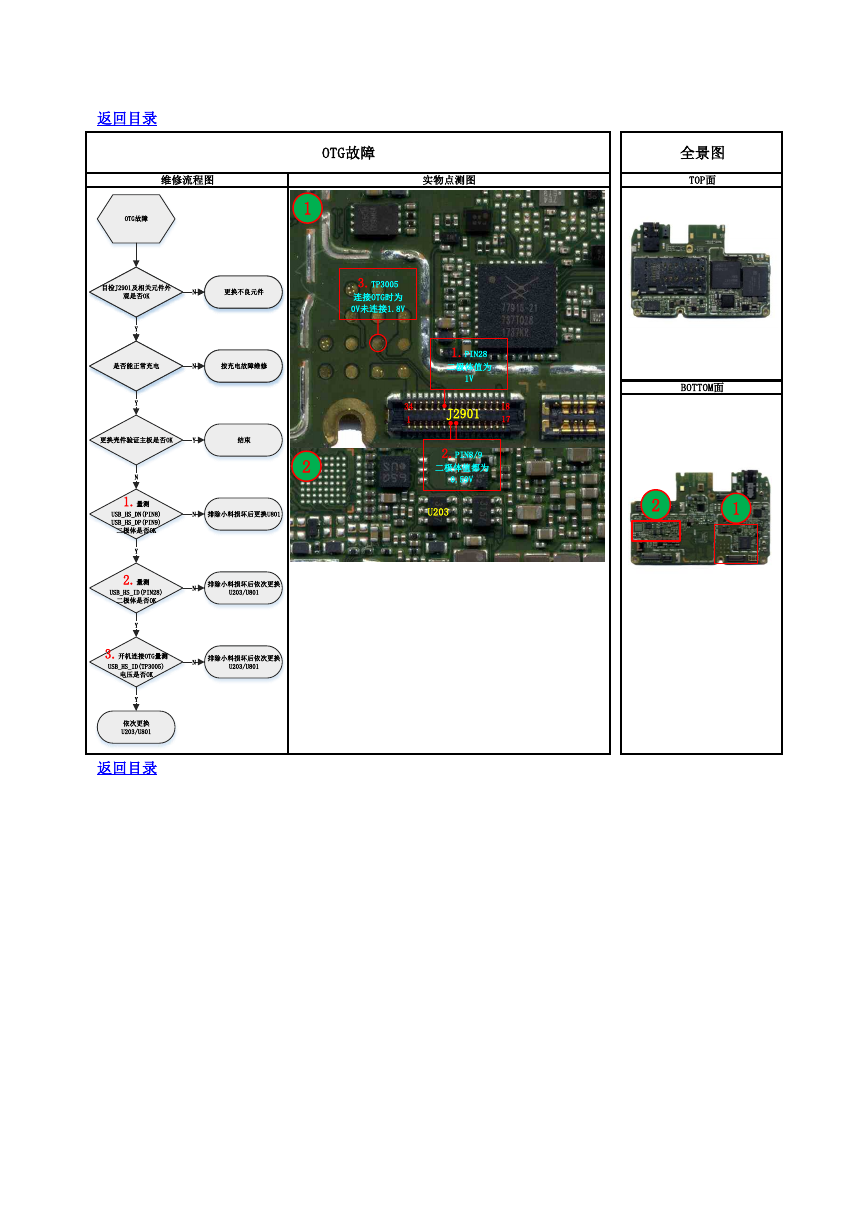

返回目录 OTG故障 维修流程图 实物点测图 全景图 TOP面 1 2 3.TP3005 连接OTG时为 0V未连接1.8V 1.PIN28 二极体值为 1V 34 1 J2901 18 17 2.PIN8/9 二极体值都为 0.59V U203 BOTTOM面 2 1 返回目录 OTG故障目检J2901及相关元件外观是否OKNY是否能正常充电N更换不良元件按充电故障维修目检J2901及相关元件外观是否OKNY是否能正常充电N更换壳件验证主板是否OKY更换不良元件按充电故障维修YN1.量测USB_HS_DN(PIN8)USB_HS_DP(PIN9)二极体是否OK结束NY排除小料损坏后更换U8012.量测USB_HS_ID(PIN28)二极体是否OKY3.开机连接OTG量测USB_HS_ID(TP3005)电压是否OK排除小料损坏后依次更换U203/U801N排除小料损坏后依次更换U203/U801N依次更换U203/U801Y
