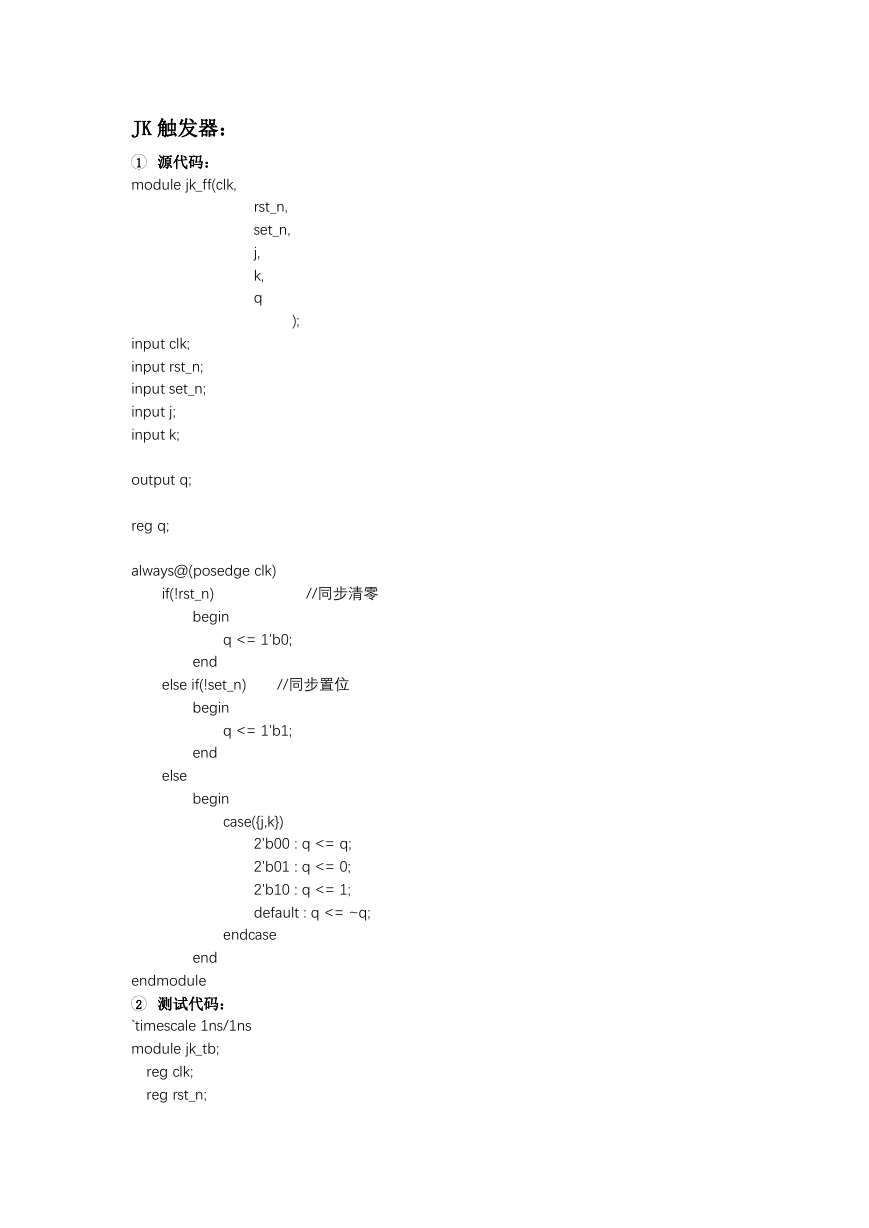

JK 触发器： 1 源代码： module jk_ff(clk, rst_n, set_n, j, k, q ); input clk; input rst_n; input set_n; input j; input k; output q; reg q; always@(posedge clk) if(!rst_n) begin q <= 1'b0; end //同步清零 else if(!set_n) //同步置位 begin q <= 1'b1; else end begin case({j,k}) 2'b00 : q <= q; 2'b01 : q <= 0; 2'b10 : q <= 1; default : q <= ~q; endcase end endmodule 2 测试代码： `timescale 1ns/1ns module jk_tb; reg clk; reg rst_n; 

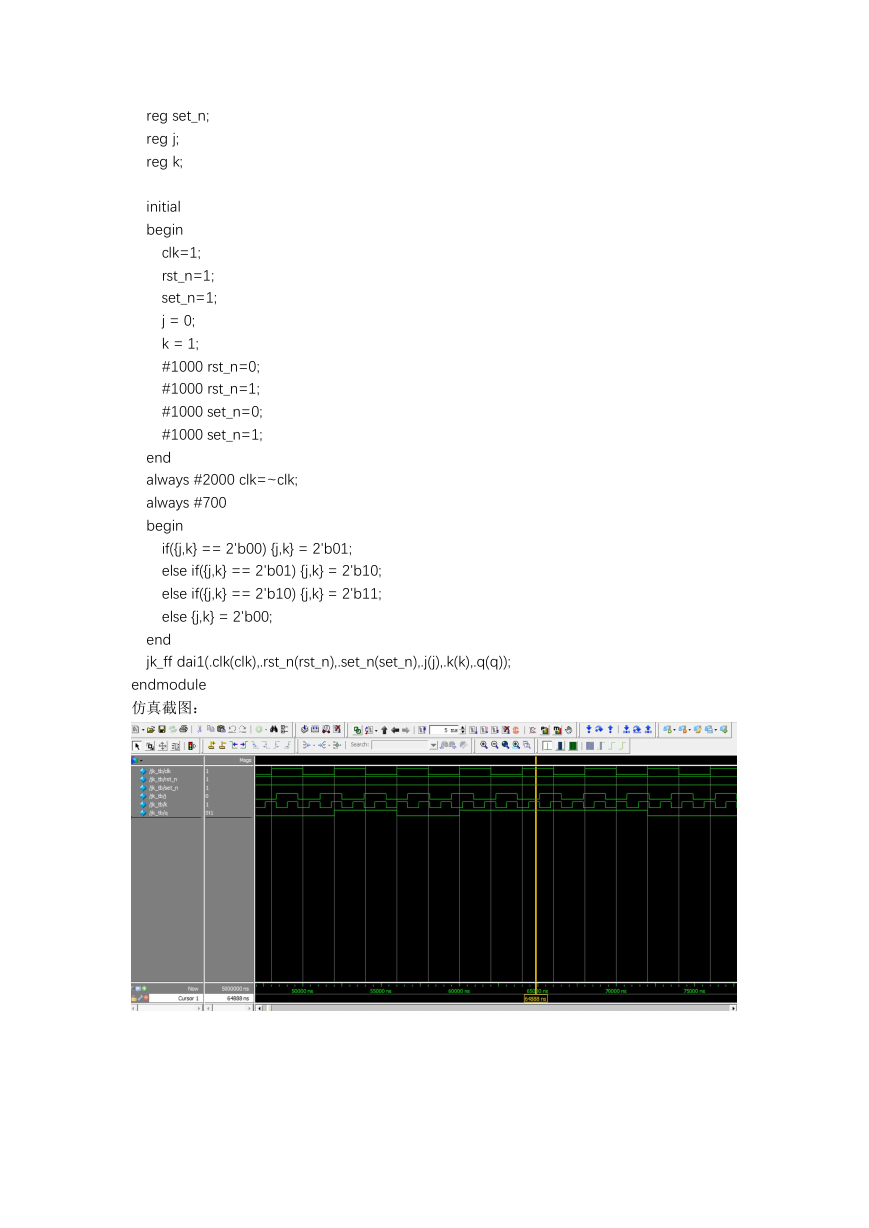

reg set_n; reg j; reg k; initial begin clk=1; rst_n=1; set_n=1; j = 0; k = 1; #1000 rst_n=0; #1000 rst_n=1; #1000 set_n=0; #1000 set_n=1; end always #2000 clk=~clk; always #700 begin if({j,k} == 2'b00) {j,k} = 2'b01; else if({j,k} == 2'b01) {j,k} = 2'b10; else if({j,k} == 2'b10) {j,k} = 2'b11; else {j,k} = 2'b00; end jk_ff dai1(.clk(clk),.rst_n(rst_n),.set_n(set_n),.j(j),.k(k),.q(q)); endmodule 仿真截图：
