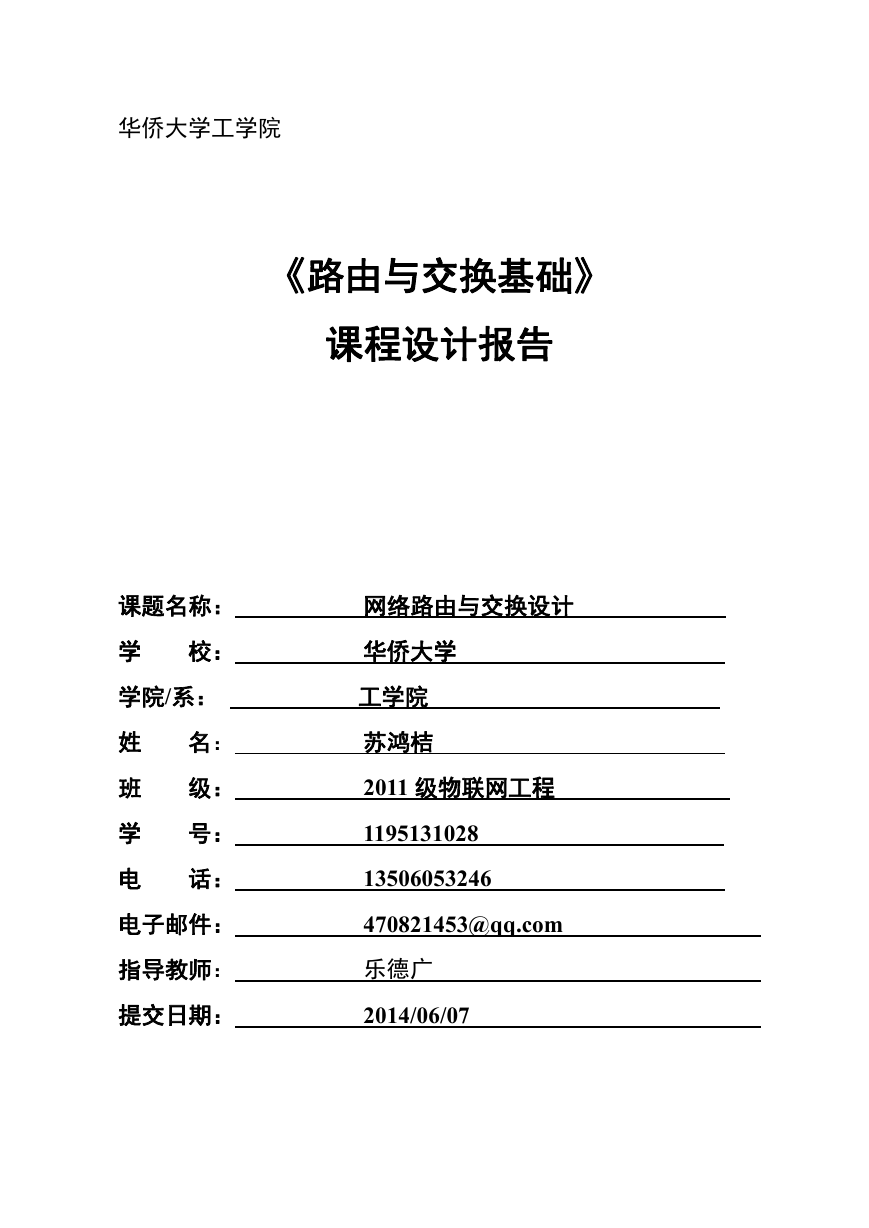

华侨大学工学院 《路由与交换基础》 课程设计报告 课题名称: 学 校: 学院/系: 姓 班 学 电 名: 级: 号: 话: 电子邮件: 指导教师: 提交日期: 网络路由与交换设计 华侨大学 工学院 苏鸿桔 2011 级物联网工程 1195131028 13506053246 470821453@qq.com 乐德广 2014/06/07

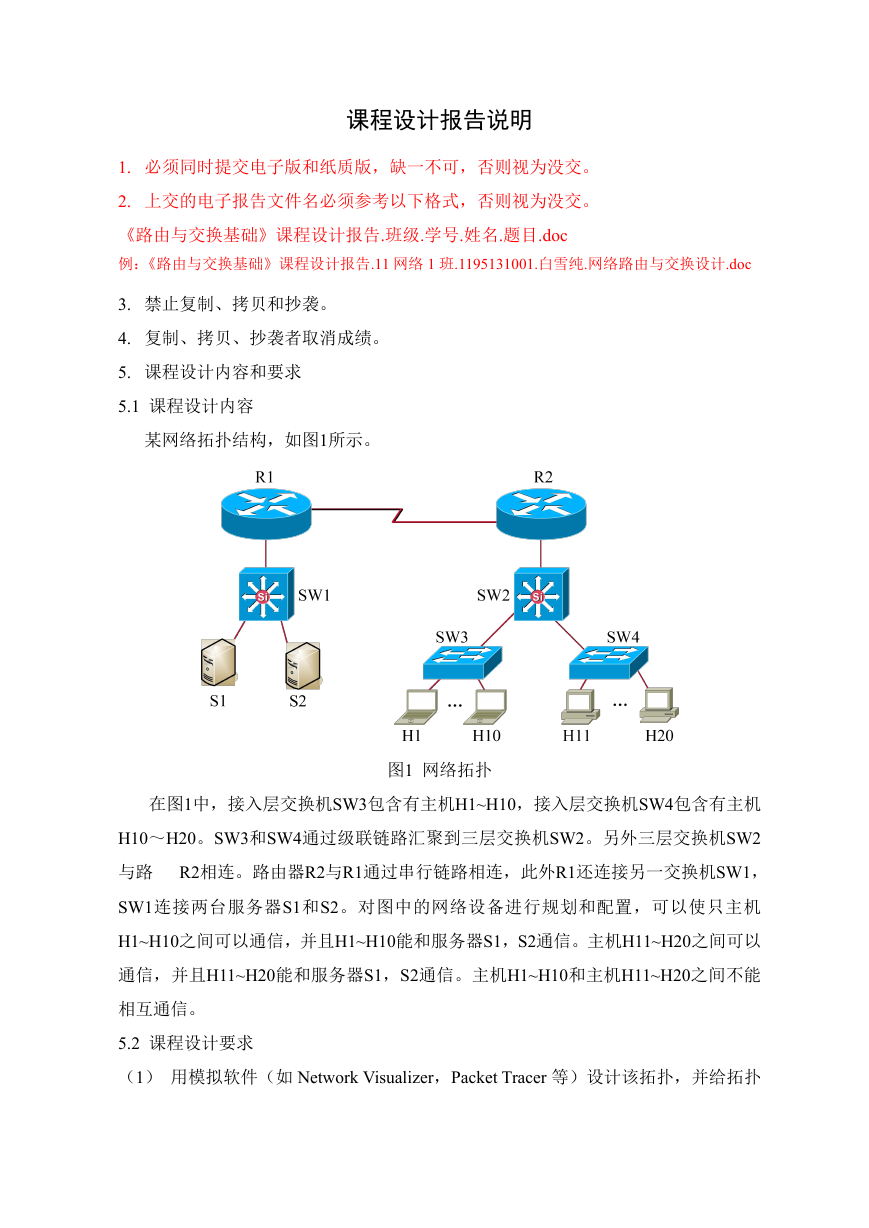

课程设计报告说明 1. 必须同时提交电子版和纸质版,缺一不可,否则视为没交。 2. 上交的电子报告文件名必须参考以下格式,否则视为没交。 《路由与交换基础》课程设计报告.班级.学号.姓名.题目.doc 例:《路由与交换基础》课程设计报告.11 网络 1 班.1195131001.白雪纯.网络路由与交换设计.doc 3. 禁止复制、拷贝和抄袭。 4. 复制、拷贝、抄袭者取消成绩。 5. 课程设计内容和要求 5.1 课程设计内容 某网络拓扑结构,如图1所示。 图1 网络拓扑 在图1中,接入层交换机SW3包含有主机H1~H10,接入层交换机SW4包含有主机 H10~H20。SW3和SW4通过级联链路汇聚到三层交换机SW2。另外三层交换机SW2 与路 R2相连。路由器R2与R1通过串行链路相连,此外R1还连接另一交换机SW1, SW1连接两台服务器S1和S2。对图中的网络设备进行规划和配置,可以使只主机 H1~H10之间可以通信,并且H1~H10能和服务器S1,S2通信。主机H11~H20之间可以 通信,并且H11~H20能和服务器S1,S2通信。主机H1~H10和主机H11~H20之间不能 相互通信。 5.2 课程设计要求 (1) 用模拟软件(如 Network Visualizer,Packet Tracer 等)设计该拓扑,并给拓扑
图中交换机和路由器的链路接口编号。 (2) 给出拓扑图中的交换机和路由器的型号。 (3) 根据网络规划,对网络拓扑图中的主机、服务器、交换机、路由等设备接口进 行 IP 地址规划。 (4) 对网络交换、路由设备、终端主机和服务器、网络链路进行配置,给出详细配 置步骤。 (5) 对配置结果进行测试:通过相关命令显示相关配置结果,并进行验证。 6. 课程设计报告采用A4纸撰写。除标题外,所有内容必需为宋体、小四号字、1.5倍 行距。具体参考附录的排版要求。 7. 课程设计报告自动生成目录,目录结构至少是两级,一般不超过3级,且章节页码 正确。 8. 课题设计报告中各项目的说明文字部分仅供参考,课题设计报告书撰写完毕后, 请删除所有说明文字。(本页不删除) 9. 课题设计报告模板里已经列的内容仅供参考,学生也可以修改或多加内容。 10. 没有按报告说明要求者不及格。

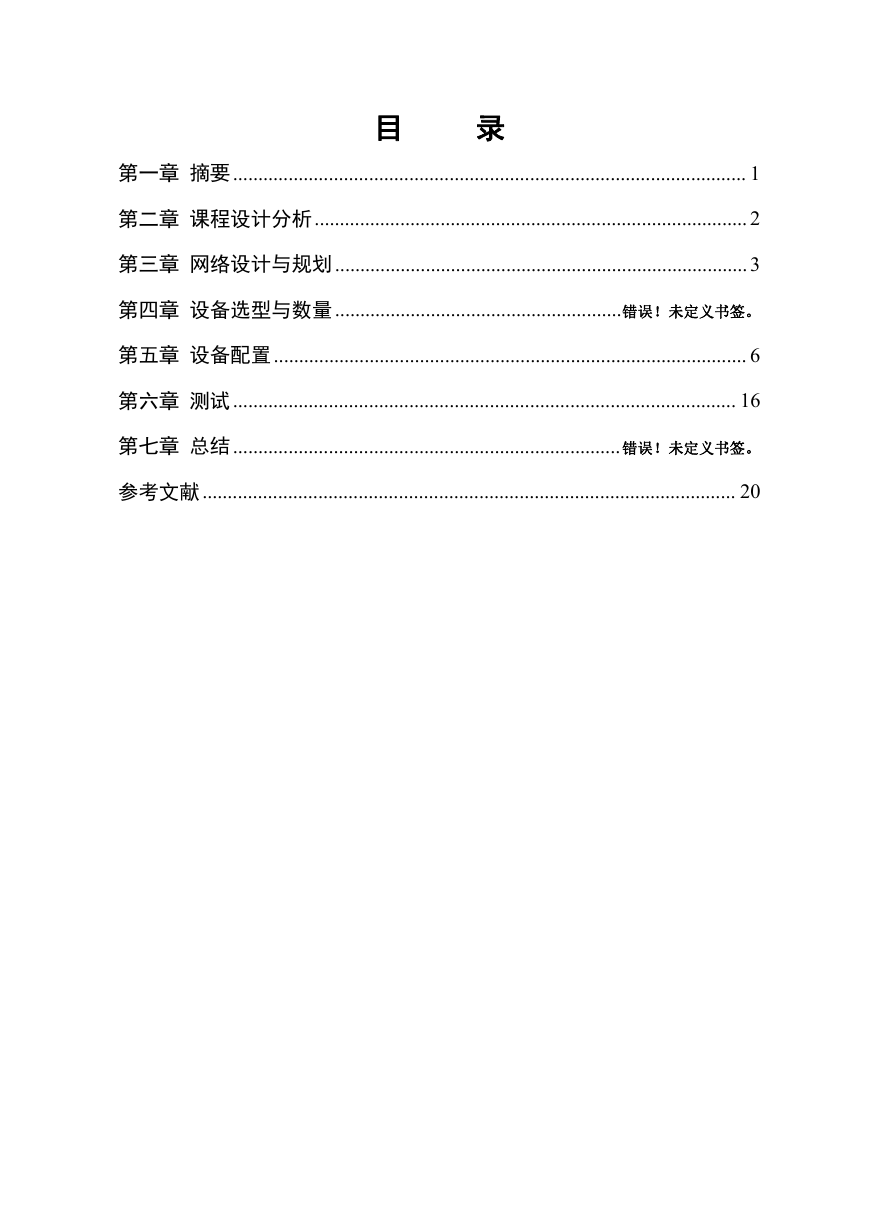

目 录 第一章 摘要...................................................................................................... 1 第二章 课程设计分析...................................................................................... 2 第三章 网络设计与规划..................................................................................3 第四章 设备选型与数量.........................................................错误!未定义书签。 第五章 设备配置.............................................................................................. 6 第六章 测试.................................................................................................... 16 第七章 总结............................................................................. 错误!未定义书签。 参考文献.......................................................................................................... 20

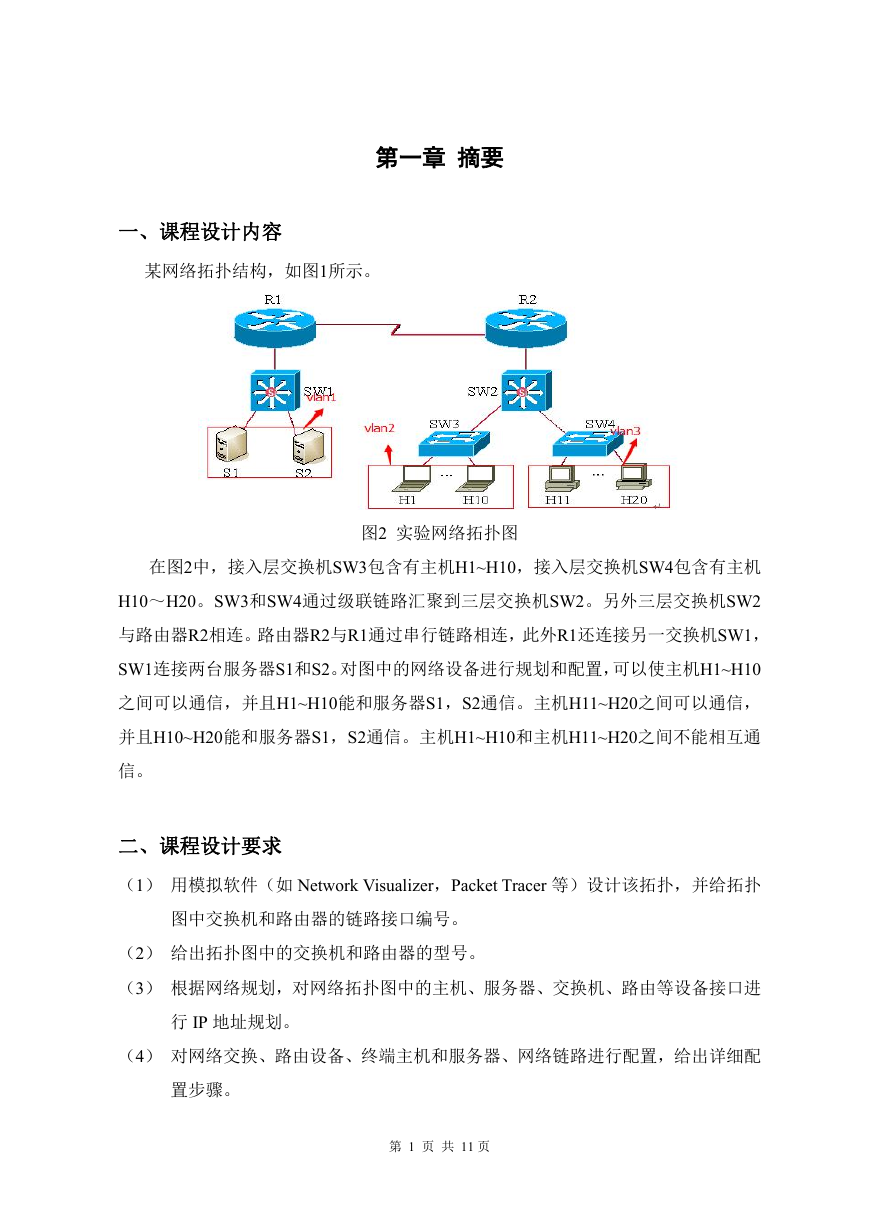

第一章 摘要 一、课程设计内容 某网络拓扑结构,如图1所示。 图2 实验网络拓扑图 在图2中,接入层交换机SW3包含有主机H1~H10,接入层交换机SW4包含有主机 H10~H20。SW3和SW4通过级联链路汇聚到三层交换机SW2。另外三层交换机SW2 与路由器R2相连。路由器R2与R1通过串行链路相连,此外R1还连接另一交换机SW1, SW1连接两台服务器S1和S2。对图中的网络设备进行规划和配置,可以使主机H1~H10 之间可以通信,并且H1~H10能和服务器S1,S2通信。主机H11~H20之间可以通信, 并且H10~H20能和服务器S1,S2通信。主机H1~H10和主机H11~H20之间不能相互通 信。 二、课程设计要求 (1) 用模拟软件(如 Network Visualizer,Packet Tracer 等)设计该拓扑,并给拓扑 图中交换机和路由器的链路接口编号。 (2) 给出拓扑图中的交换机和路由器的型号。 (3) 根据网络规划,对网络拓扑图中的主机、服务器、交换机、路由等设备接口进 行 IP 地址规划。 (4) 对网络交换、路由设备、终端主机和服务器、网络链路进行配置,给出详细配 置步骤。 第 1 页 共 11 页

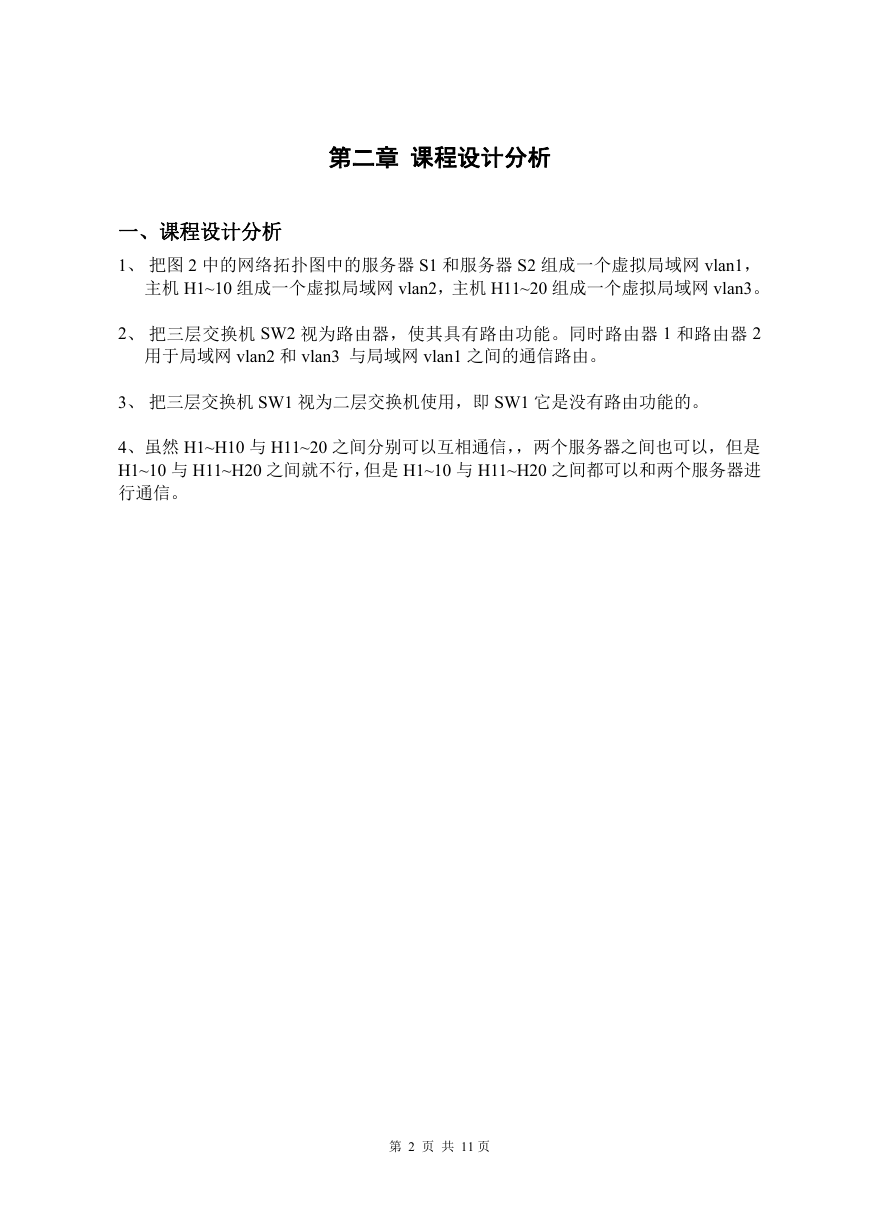

第二章 课程设计分析 一、课程设计分析 1、 把图 2 中的网络拓扑图中的服务器 S1 和服务器 S2 组成一个虚拟局域网 vlan1, 主机 H1~10 组成一个虚拟局域网 vlan2,主机 H11~20 组成一个虚拟局域网 vlan3。 2、 把三层交换机 SW2 视为路由器,使其具有路由功能。同时路由器 1 和路由器 2 用于局域网 vlan2 和 vlan3 与局域网 vlan1 之间的通信路由。 3、 把三层交换机 SW1 视为二层交换机使用,即 SW1 它是没有路由功能的。 4、虽然 H1~H10 与 H11~20 之间分别可以互相通信,,两个服务器之间也可以,但是 H1~10 与 H11~H20 之间就不行,但是 H1~10 与 H11~H20 之间都可以和两个服务器进 行通信。 第 2 页 共 11 页
第三章 网络设计与规划 一、网络拓扑软件设计图 图 3 放置和连接设备后的逻辑工作区界面 二、网络设备配置规划 1、主机的 IP 地址配置 主机 主机IP地址 默认网关 PC0~PC9 192.168.1.1 ~ 192.168.1.10 192.168.1.254 PC10~PC19 192.168.2.1 ~192.168.2.10 192.168.2.254 Server0 Server1 192.1.1.1 192.1.1.2 表 1.IP 地址规划 192.1.1.254 192.1.1.254 2、各个主机之间的 VLAN 关系 VLAN VLAN1 VLAN2 VLAN3 终端 Server0、Server1 PC0~PC9 PC10~PC19 第 3 页 共 11 页
表 2. 终端与 VLAN 关系 3、交换机与 VLAN 的关系 交换机 接入端口 Multilayer Switch0 FastEthernet0/1~FastEthernet0/3 Multilayer Switch1 FastEthernet0/1 FastEthernet0/2 Switch0 Switch1 FastEthernet0/1~FastEthernet0/11 FastEthernet0/1~FastEthernet0/11 表 3.VLAN 与交换机端口之间的关系 VLAN VLAN1 VLAN2 VLAN3 VLAN2 VLAN3 4、交换机与路由的接口 IP 配置 设备 Multilayer Switch1 Router0 Router1 接口 FastEthernet0/3 FastEthernet0/1 FastEthernet0/2 FastEthernet0/0 FastEthernet0/1 FastEthernet0/0 FastEthernet0/1 表 4.交换机与路由接口的 IP 地址配置信息 IP 地址 192.1.4.2 192.168.1.254 192.168.2.254 192.1.1.254 192.168.3.1 192.168.3.2 192.1.4.1 第 4 页 共 11 页
