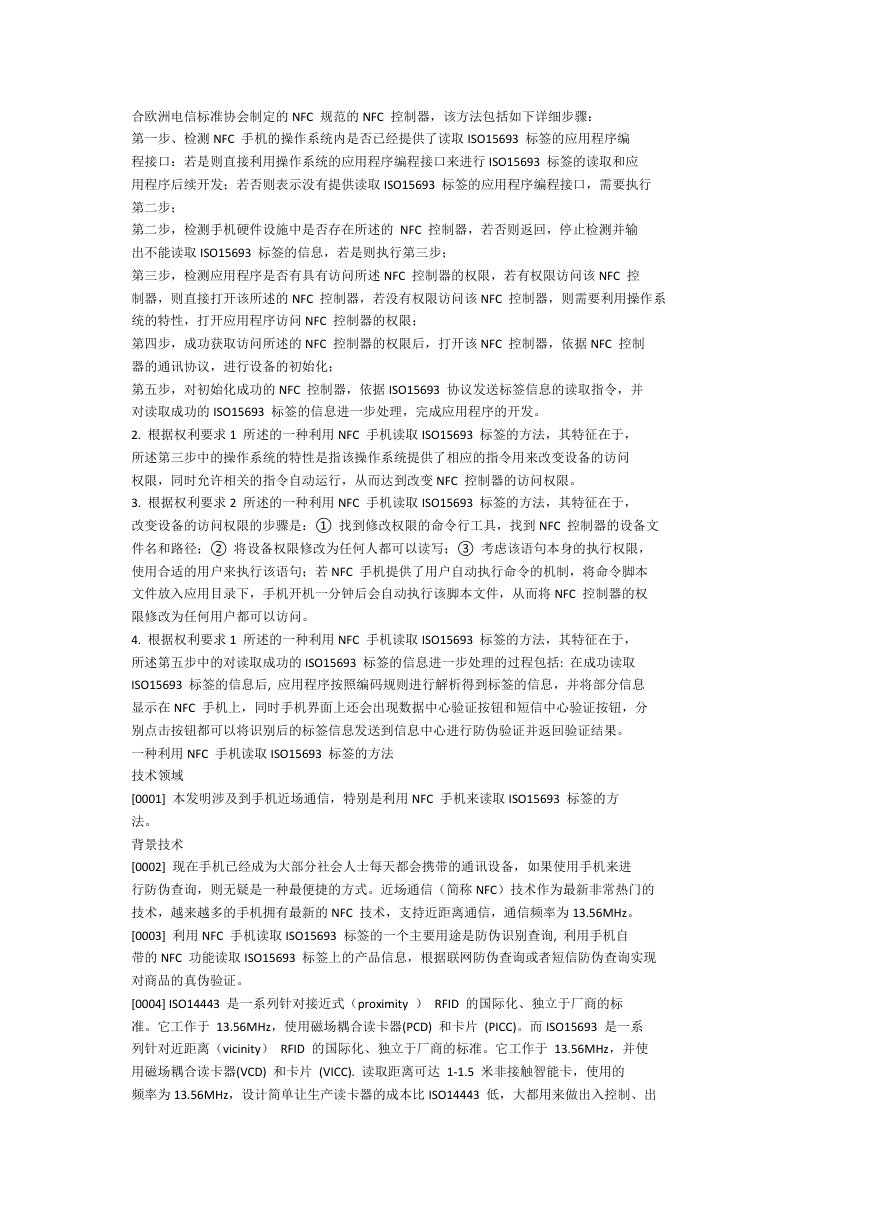

合欧洲电信标准协会制定的 NFC 规范的 NFC 控制器,该方法包括如下详细步骤:
第一步、检测 NFC 手机的操作系统内是否已经提供了读取 ISO15693 标签的应用程序编
程接口:若是则直接利用操作系统的应用程序编程接口来进行 ISO15693 标签的读取和应
用程序后续开发;若否则表示没有提供读取 ISO15693 标签的应用程序编程接口,需要执行
第二步;
第二步,检测手机硬件设施中是否存在所述的 NFC 控制器,若否则返回,停止检测并输
出不能读取 ISO15693 标签的信息,若是则执行第三步;
第三步,检测应用程序是否有具有访问所述 NFC 控制器的权限,若有权限访问该 NFC 控
制器,则直接打开该所述的 NFC 控制器,若没有权限访问该 NFC 控制器,则需要利用操作系
统的特性,打开应用程序访问 NFC 控制器的权限;
第四步,成功获取访问所述的 NFC 控制器的权限后,打开该 NFC 控制器,依据 NFC 控制
器的通讯协议,进行设备的初始化;
第五步,对初始化成功的 NFC 控制器,依据 ISO15693 协议发送标签信息的读取指令,并
对读取成功的 ISO15693 标签的信息进一步处理,完成应用程序的开发。
2. 根据权利要求 1 所述的一种利用 NFC 手机读取 ISO15693 标签的方法,其特征在于,
所述第三步中的操作系统的特性是指该操作系统提供了相应的指令用来改变设备的访问
权限,同时允许相关的指令自动运行,从而达到改变 NFC 控制器的访问权限。
3. 根据权利要求 2 所述的一种利用 NFC 手机读取 ISO15693 标签的方法,其特征在于,
改变设备的访问权限的步骤是:① 找到修改权限的命令行工具,找到 NFC 控制器的设备文
件名和路径;② 将设备权限修改为任何人都可以读写;③ 考虑该语句本身的执行权限,
使用合适的用户来执行该语句;若 NFC 手机提供了用户自动执行命令的机制,将命令脚本
文件放入应用目录下,手机开机一分钟后会自动执行该脚本文件,从而将 NFC 控制器的权
限修改为任何用户都可以访问。
4. 根据权利要求 1 所述的一种利用 NFC 手机读取 ISO15693 标签的方法,其特征在于,
所述第五步中的对读取成功的 ISO15693 标签的信息进一步处理的过程包括: 在成功读取
ISO15693 标签的信息后, 应用程序按照编码规则进行解析得到标签的信息,并将部分信息
显示在 NFC 手机上,同时手机界面上还会出现数据中心验证按钮和短信中心验证按钮,分
别点击按钮都可以将识别后的标签信息发送到信息中心进行防伪验证并返回验证结果。
一种利用 NFC 手机读取 ISO15693 标签的方法
技术领域
[0001] 本发明涉及到手机近场通信,特别是利用 NFC 手机来读取 ISO15693 标签的方
法。
背景技术
[0002] 现在手机已经成为大部分社会人士每天都会携带的通讯设备,如果使用手机来进
行防伪查询,则无疑是一种最便捷的方式。近场通信(简称 NFC)技术作为最新非常热门的
技术,越来越多的手机拥有最新的 NFC 技术,支持近距离通信,通信频率为 13.56MHz。
[0003] 利用 NFC 手机读取 ISO15693 标签的一个主要用途是防伪识别查询, 利用手机自
带的 NFC 功能读取 ISO15693 标签上的产品信息,根据联网防伪查询或者短信防伪查询实现
对商品的真伪验证。
[0004] ISO14443 是一系列针对接近式(proximity ) RFID 的国际化、独立于厂商的标
准。它工作于 13.56MHz,使用磁场耦合读卡器(PCD) 和卡片 (PICC)。而 ISO15693 是一系
列针对近距离(vicinity) RFID 的国际化、独立于厂商的标准。它工作于 13.56MHz,并使
用磁场耦合读卡器(VCD) 和卡片 (VICC). 读取距离可达 1-1.5 米非接触智能卡,使用的
频率为 13.56MHz,设计简单让生产读卡器的成本比 ISO14443 低,大都用来做出入控制、出
勤考核等,现在很多企业使用的门禁卡大都使用这一类的标准。由于这类卡可以以较大距
离工作,故所需的场强(1.15-5 A/m)小于接近式卡片 (1.5 to 7.5 A/m)。
[0005] 目前大部分厂家提供的应用程序编程接口(简称 API)仅支持 ISO14443 协议而不
支持 ISO15693 协议,导致某些情况下无法进行读取相应的标签数据,致使 NFC 功能无法使
用。现有技术方案的某些具有 NFC 功能的智能手机中,其硬件芯片上可能具有相应的芯片,
但是其并没有提供应用程序编程接口,因此也就不能在该智能手机中进行相应的应用程序
开发。由于现有技术中的 NFC 智能手机只能用于读取 ISO14443 标签而无法读出 ISO15693
标签的数据,或者只针对 ISO14443 标签进行应用开发,就大大限制了其应用范围。
发明内容
[0006] 本发明针对于现有技术的 NFC 智能手机上只能读取 ISO14443 标签而无法读出
ISO15693 标签的不足,提供一种利用 NFC 手机来读取 ISO15693 标签的新方法。本发明的方
法使得 NFC 智能手机既能够读取 ISO14443 标签又能够读出 ISO15693 标签,从而扩大其应
用范围。
[0007] 为了达到上述发明目的,本发明提供的技术方案如下:
一种利用 NFC 手机读取 ISO15693 标签的方法,其特征在于,该 NFC 手机内设置有 NFC 控
制器芯片,其符合欧洲电信标准协会(ETSI) 制定的 NFC 规范,该方法包括如下详细步骤:
第一步、检测 NFC 手机的操作系统内是否已经提供了读取 ISO15693 标签的应用程序编
程接口:若是则直接利用操作系统的应用程序编程接口来进行 ISO15693 标签的读取和应
用程序后续开发;若否则表示没有提供读取 ISO15693 标签的应用程序编程接口,需要执行
第二步;
第二步,检测手机硬件设施中是否存在 NFC 控制器,若否则返回,停止检测并输出不能
读取 ISO15693 标签的信息,若是则执行第三步;
第三步,检测应用程序是否有具有访问 NFC 控制器的权限,若有权限访问该 NFC 控制
器,则直接打开该 NFC 控制器,若没有权限访问该 NFC 控制器,则需要利用操作系统的特性,
打开应用程序访问 NFC 控制器的权限;
第四步,成功获取访问 NFC 控制器的权限后,打开该 NFC 控制器,依据 NFC 控制器的通
讯协议,进行设备的初始化;
五步,对初始化成功的 NFC 控制器,依据 ISO15693 协议发送标签信息的读取指令,并对
读取成功的 ISO15693 标签的信息进一步处理,完成应用程序的开发。
[0008] 在本发明利用 NFC 手机读取 ISO15693 标签的方法中,所述第三步中的操作系统的
特性是指该操作系统提供了相应的指令用来改变设备的访问权限,同时允许相关的指令自
动运行,从而达到改变 NFC 设备的访问权限。
[0009] 在本发明利用 NFC 手机读取 ISO15693 标签的方法中,改变设备的访问权限的步
骤是:① 找到修改权限的命令行工具,找到 NFC 控制器的设备文件名和路径;② 将设备
权限修改为任何人都可以读写;③ 考虑该语句本身的执行权限,使用合适的用户来执行该
语句;若 NFC 手机提供了用户自动执行命令的机制,将命令脚本文件放入应用目录下,手机
开机一分钟后会自动执行该脚本文件,从而将 NFC 控制器的权限修改为任何用户都可以访
问。
[0010] 在本发明利用 NFC 手机读取 ISO15693 标签的方法中,所述第五步中的对读取成功
的 ISO15693 标签的信息进一步处理的过程包括: 在成功读取 ISO15693 标签的信息后, 应
用程序按照编码规则进行解析得到标签的信息,并将部分信息显示在 NFC 手机上,同时手
机界面上还会出现数据中心验证按钮和短信中心验证按钮,分别点击按钮都可以将识别后
的标签信息发送到信息中心进行防伪验证并返回验证结果。

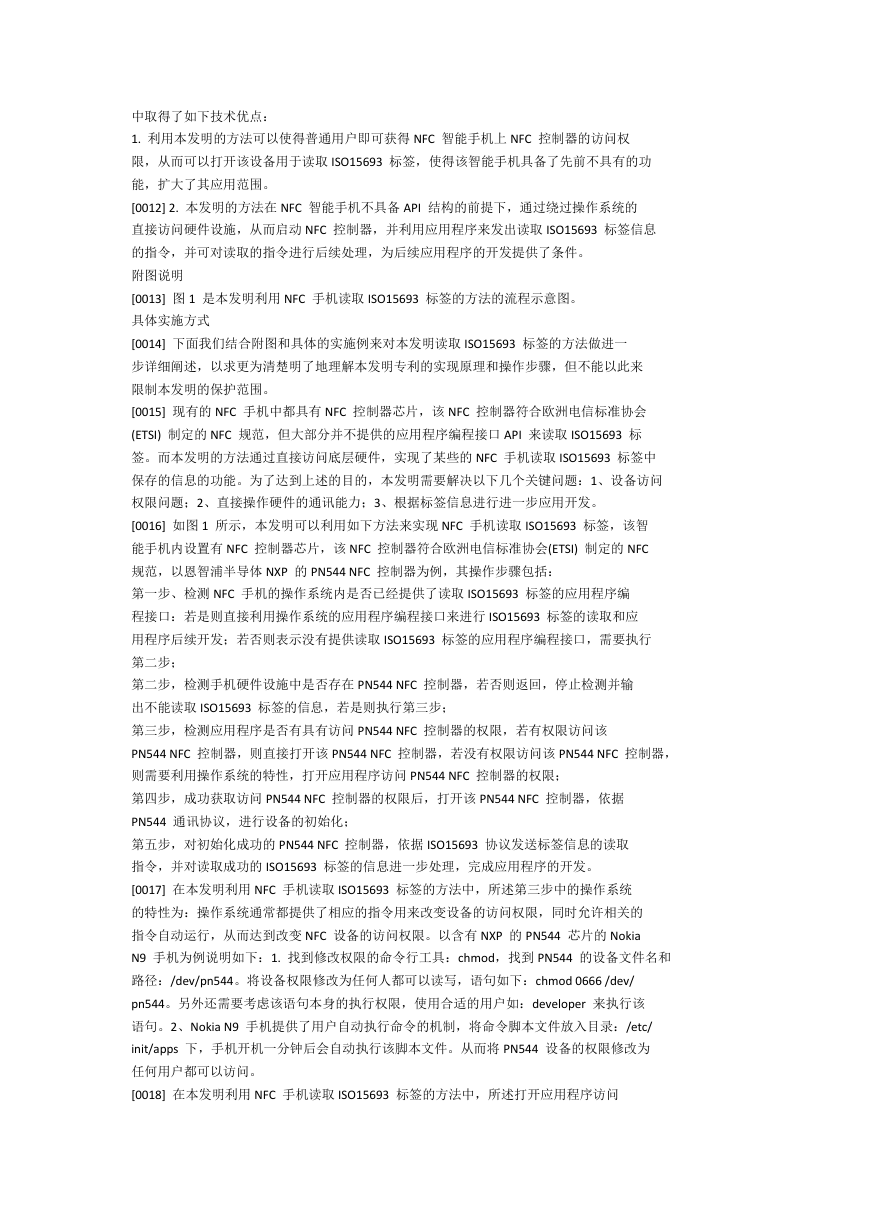

[0011] 基于上述技术方案,本发明的利用 NFC 手机读取 ISO15693 标签的方法在实践使用
中取得了如下技术优点:
1. 利用本发明的方法可以使得普通用户即可获得 NFC 智能手机上 NFC 控制器的访问权
限,从而可以打开该设备用于读取 ISO15693 标签,使得该智能手机具备了先前不具有的功
能,扩大了其应用范围。
[0012] 2. 本发明的方法在 NFC 智能手机不具备 API 结构的前提下,通过绕过操作系统的
直接访问硬件设施,从而启动 NFC 控制器,并利用应用程序来发出读取 ISO15693 标签信息
的指令,并可对读取的指令进行后续处理,为后续应用程序的开发提供了条件。
附图说明
[0013] 图 1 是本发明利用 NFC 手机读取 ISO15693 标签的方法的流程示意图。
具体实施方式
[0014] 下面我们结合附图和具体的实施例来对本发明读取 ISO15693 标签的方法做进一
步详细阐述,以求更为清楚明了地理解本发明专利的实现原理和操作步骤,但不能以此来
限制本发明的保护范围。
[0015] 现有的 NFC 手机中都具有 NFC 控制器芯片,该 NFC 控制器符合欧洲电信标准协会
(ETSI) 制定的 NFC 规范,但大部分并不提供的应用程序编程接口 API 来读取 ISO15693 标
签。而本发明的方法通过直接访问底层硬件,实现了某些的 NFC 手机读取 ISO15693 标签中
保存的信息的功能。为了达到上述的目的,本发明需要解决以下几个关键问题:1、设备访问
权限问题;2、直接操作硬件的通讯能力;3、根据标签信息进行进一步应用开发。
[0016] 如图 1 所示,本发明可以利用如下方法来实现 NFC 手机读取 ISO15693 标签,该智
能手机内设置有 NFC 控制器芯片,该 NFC 控制器符合欧洲电信标准协会(ETSI) 制定的 NFC
规范,以恩智浦半导体 NXP 的 PN544 NFC 控制器为例,其操作步骤包括:
第一步、检测 NFC 手机的操作系统内是否已经提供了读取 ISO15693 标签的应用程序编
程接口:若是则直接利用操作系统的应用程序编程接口来进行 ISO15693 标签的读取和应
用程序后续开发;若否则表示没有提供读取 ISO15693 标签的应用程序编程接口,需要执行
第二步;
第二步,检测手机硬件设施中是否存在 PN544 NFC 控制器,若否则返回,停止检测并输
出不能读取 ISO15693 标签的信息,若是则执行第三步;
第三步,检测应用程序是否有具有访问 PN544 NFC 控制器的权限,若有权限访问该
PN544 NFC 控制器,则直接打开该 PN544 NFC 控制器,若没有权限访问该 PN544 NFC 控制器,
则需要利用操作系统的特性,打开应用程序访问 PN544 NFC 控制器的权限;
第四步,成功获取访问 PN544 NFC 控制器的权限后,打开该 PN544 NFC 控制器,依据
PN544 通讯协议,进行设备的初始化;
第五步,对初始化成功的 PN544 NFC 控制器,依据 ISO15693 协议发送标签信息的读取
指令,并对读取成功的 ISO15693 标签的信息进一步处理,完成应用程序的开发。
[0017] 在本发明利用 NFC 手机读取 ISO15693 标签的方法中,所述第三步中的操作系统
的特性为:操作系统通常都提供了相应的指令用来改变设备的访问权限,同时允许相关的
指令自动运行,从而达到改变 NFC 设备的访问权限。以含有 NXP 的 PN544 芯片的 Nokia
N9 手机为例说明如下:1. 找到修改权限的命令行工具:chmod,找到 PN544 的设备文件名和
路径:/dev/pn544。将设备权限修改为任何人都可以读写,语句如下:chmod 0666 /dev/
pn544。另外还需要考虑该语句本身的执行权限,使用合适的用户如:developer 来执行该
语句。2、Nokia N9 手机提供了用户自动执行命令的机制,将命令脚本文件放入目录:/etc/
init/apps 下,手机开机一分钟后会自动执行该脚本文件。从而将 PN544 设备的权限修改为
任何用户都可以访问。

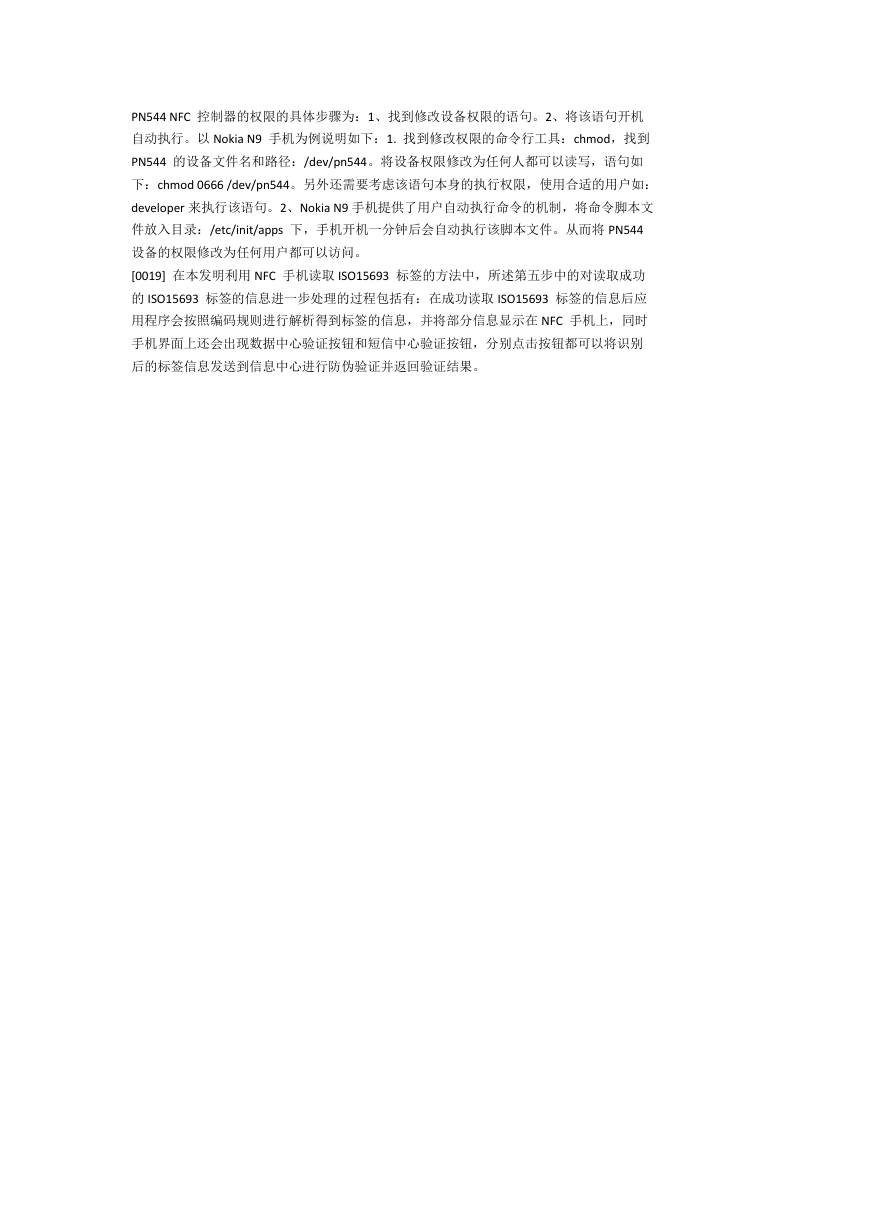

[0018] 在本发明利用 NFC 手机读取 ISO15693 标签的方法中,所述打开应用程序访问
PN544 NFC 控制器的权限的具体步骤为:1、找到修改设备权限的语句。2、将该语句开机
自动执行。以 Nokia N9 手机为例说明如下:1. 找到修改权限的命令行工具:chmod,找到
PN544 的设备文件名和路径:/dev/pn544。将设备权限修改为任何人都可以读写,语句如
下:chmod 0666 /dev/pn544。另外还需要考虑该语句本身的执行权限,使用合适的用户如:
developer 来执行该语句。2、Nokia N9 手机提供了用户自动执行命令的机制,将命令脚本文
件放入目录:/etc/init/apps 下,手机开机一分钟后会自动执行该脚本文件。从而将 PN544
设备的权限修改为任何用户都可以访问。
[0019] 在本发明利用 NFC 手机读取 ISO15693 标签的方法中,所述第五步中的对读取成功
的 ISO15693 标签的信息进一步处理的过程包括有:在成功读取 ISO15693 标签的信息后应
用程序会按照编码规则进行解析得到标签的信息,并将部分信息显示在 NFC 手机上,同时
手机界面上还会出现数据中心验证按钮和短信中心验证按钮,分别点击按钮都可以将识别
后的标签信息发送到信息中心进行防伪验证并返回验证结果。
