惠普打印机-HP Photosmart 8700系列用户指南说明书.pdf

发布时间：2022-05-18 发布人：admin 分类：说明书资料大小：1.36M 资料格式：pdf 举报版权申诉

第1页 / 共83页

第2页 / 共83页

第3页 / 共83页

第4页 / 共83页

第5页 / 共83页

第6页 / 共83页

第7页 / 共83页

第8页 / 共83页

欢迎

查找更多信息

打印机部件

打印机菜单

准备打印

装入纸张

选择正确的纸张

使用特殊纸张

装入纸张

插入打印墨盒

从计算机进行的基本打印

使用颜色管理

使用基于打印机的颜色管理

使用基于应用程序的颜色管理

探索创意项目

大幅面模板

HP Image Zone

从计算机打印无边框照片

在不使用计算机的情形下打印照片

连接到其他设备

从存储卡打印

插入存储卡

支持的文件格式

插入存储卡

从存储卡将照片保存到计算机

取出存储卡

确定要打印的照片

选择照片布局

选择要打印的照片

改进照片质量

从存储卡执行普通的打印任务

从数码相机打印照片

使用 PictBridge 相机

使用 Bluetooth 相机

从其他 Bluetooth 设备打印

照顾与维护

清洁和维护打印机

清洁打印机外部

自动清洁打印墨盒

手动清洁打印墨盒触点

打印测试页

校准打印墨盒

打印样本页

更新软件

储存打印机

维护耗材

储存照片纸

持取照片纸

储存打印墨盒

故障排除

打印机软件安装问题

打印机硬件问题

打印问题

错误信息

纸张错误

打印墨盒错误

存储卡错误

计算机打印错误

网络错误

HP 客户服务中心

HP 客户服务中心电话

致电

退还给 HP 维修服务（仅限北美）

附加保修选项

网络连接

网络连接基础（Windows 和 Macintosh）

互联网连接

建议的网络配置

没有互联网接入的以太网

通过拨号调制解调器访问互联网的以太网

具有由路由器提供的宽带互联网接入的以太网

将打印机连接到网络

将打印机软件安装到 Windows 计算机上

将打印机软件安装到 Macintosh 上

使用嵌入式 Web 服务器

打印网络配置页

技术规格

系统要求

打印机技术规格

HP 打印机有限保修声明 - 简体中文

索引

HP Photosmart 8700 series

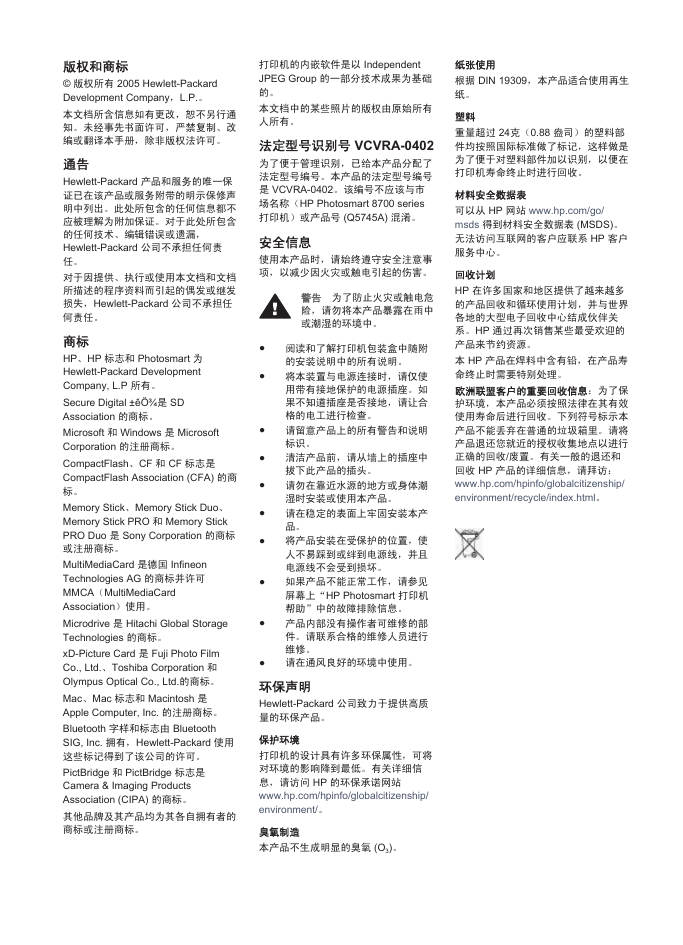

纸张使用根据 DIN 19309，本产品适合使用再生纸。塑料重量超过 24克（0.88 盎司）的塑料部件均按照国际标准做了标记，这样做是为了便于对塑料部件加以识别，以便在打印机寿命终止时进行回收。材料安全数据表可以从 HP 网站 www.hp.com/go/ msds 得到材料安全数据表 (MSDS)。无法访问互联网的客户应联系 HP 客户服务中心。回收计划 HP 在许多国家和地区提供了越来越多的产品回收和循环使用计划，并与世界各地的大型电子回收中心结成伙伴关系。HP 通过再次销售某些最受欢迎的产品来节约资源。本 HP 产品在焊料中含有铅，在产品寿命终止时需要特别处理。欧洲联盟客户的重要回收信息：为了保护环境，本产品必须按照法律在其有效使用寿命后进行回收。下列符号标示本产品不能丢弃在普通的垃圾箱里。请将产品退还您就近的授权收集地点以进行正确的回收/废置。有关一般的退还和回收 HP 产品的详细信息，请拜访： www.hp.com/hpinfo/globalcitizenship/ environment/recycle/index.html。版权和商标 © 版权所有 2005 Hewlett-Packard Development Company，L.P.。本文档所含信息如有更改，恕不另行通知。未经事先书面许可，严禁复制、改编或翻译本手册，除非版权法许可。通告 Hewlett-Packard 产品和服务的唯一保证已在该产品或服务附带的明示保修声明中列出。此处所包含的任何信息都不应被理解为附加保证。对于此处所包含的任何技术、编辑错误或遗漏， Hewlett-Packard 公司不承担任何责任。对于因提供、执行或使用本文档和文档所描述的程序资料而引起的偶发或继发损失，Hewlett-Packard 公司不承担任何责任。商标 HP、HP 标志和 Photosmart 为 Hewlett-Packard Development Company, L.P 所有。 Secure Digital ±êÖ¾是 SD Association 的商标。 Microsoft 和 Windows 是 Microsoft Corporation 的注册商标。 CompactFlash、CF 和 CF 标志是 CompactFlash Association (CFA) 的商标。 Memory Stick、Memory Stick Duo、 Memory Stick PRO 和 Memory Stick PRO Duo 是 Sony Corporation 的商标或注册商标。 MultiMediaCard 是德国 Infineon Technologies AG 的商标并许可 MMCA（MultiMediaCard Association）使用。 Microdrive 是 Hitachi Global Storage Technologies 的商标。 xD-Picture Card 是 Fuji Photo Film Co., Ltd.、Toshiba Corporation 和 Olympus Optical Co., Ltd.的商标。 Mac、Mac 标志和 Macintosh 是 Apple Computer, Inc. 的注册商标。 Bluetooth 字样和标志由 Bluetooth SIG, Inc. 拥有，Hewlett-Packard 使用这些标记得到了该公司的许可。 PictBridge 和 PictBridge 标志是 Camera & Imaging Products Association (CIPA) 的商标。其他品牌及其产品均为其各自拥有者的商标或注册商标。打印机的内嵌软件是以 Independent JPEG Group 的一部分技术成果为基础的。本文档中的某些照片的版权由原始所有人所有。法定型号识别号 VCVRA-0402 为了便于管理识别，已给本产品分配了法定型号编号。本产品的法定型号编号是 VCVRA-0402。该编号不应该与市场名称（HP Photosmart 8700 series 打印机）或产品号 (Q5745A) 混淆。安全信息使用本产品时，请始终遵守安全注意事项，以减少因火灾或触电引起的伤害。警告为了防止火灾或触电危险，请勿将本产品暴露在雨中或潮湿的环境中。 ● 阅读和了解打印机包装盒中随附的安装说明中的所有说明。 ● 将本装置与电源连接时，请仅使用带有接地保护的电源插座。如果不知道插座是否接地，请让合格的电工进行检查。 ● 请留意产品上的所有警告和说明标识。 ● 清洁产品前，请从墙上的插座中拔下此产品的插头。 ● 请勿在靠近水源的地方或身体潮湿时安装或使用本产品。 ● 请在稳定的表面上牢固安装本产品。 ● 将产品安装在受保护的位置，使人不易踩到或绊到电源线，并且电源线不会受到损坏。 ● 如果产品不能正常工作，请参见屏幕上“HP Photosmart 打印机帮助”中的故障排除信息。 ● 产品内部没有操作者可维修的部件。请联系合格的维修人员进行维修。 ● 请在通风良好的环境中使用。环保声明 Hewlett-Packard 公司致力于提供高质量的环保产品。保护环境打印机的设计具有许多环保属性，可将对环境的影响降到最低。有关详细信息，请访问 HP 的环保承诺网站 www.hp.com/hpinfo/globalcitizenship/ environment/。臭氧制造本产品不生成明显的臭氧 (O3)。

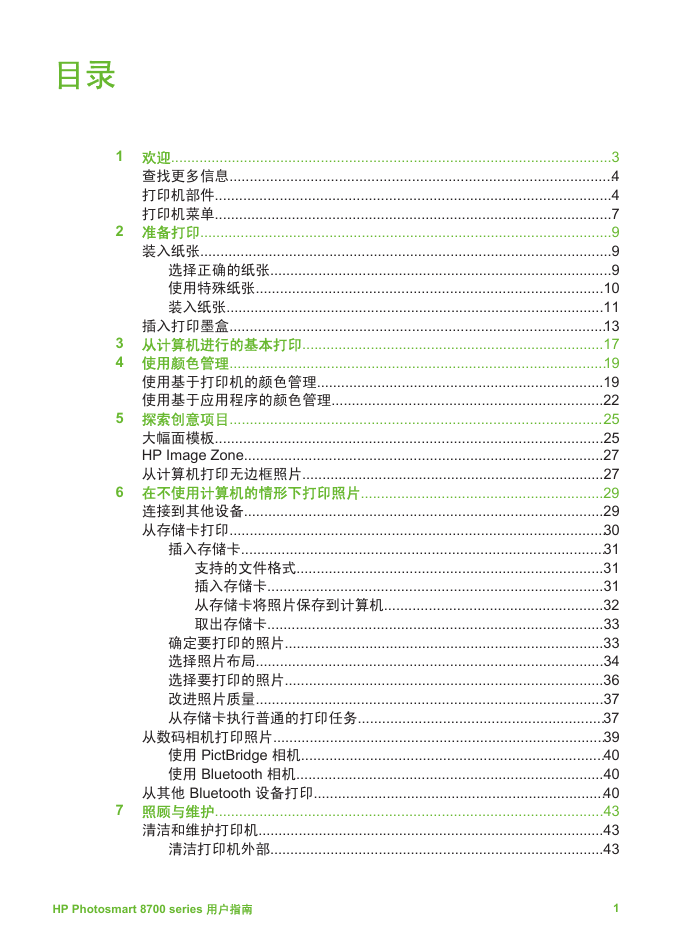

目录 1 欢迎.............................................................................................................3 查找更多信息...............................................................................................4 打印机部件..................................................................................................4 打印机菜单..................................................................................................7 2 准备打印......................................................................................................9 装入纸张......................................................................................................9 选择正确的纸张.....................................................................................9 使用特殊纸张......................................................................................10 装入纸张..............................................................................................11 插入打印墨盒.............................................................................................13 3 从计算机进行的基本打印...........................................................................17 4 使用颜色管理.............................................................................................19 使用基于打印机的颜色管理.......................................................................19 使用基于应用程序的颜色管理...................................................................22 5 探索创意项目.............................................................................................25 大幅面模板................................................................................................25 HP Image Zone.........................................................................................27 从计算机打印无边框照片...........................................................................27 6 在不使用计算机的情形下打印照片............................................................29 连接到其他设备.........................................................................................29 从存储卡打印.............................................................................................30 插入存储卡..........................................................................................31 支持的文件格式............................................................................31 插入存储卡...................................................................................31 从存储卡将照片保存到计算机......................................................32 取出存储卡...................................................................................33 确定要打印的照片...............................................................................33 选择照片布局......................................................................................34 选择要打印的照片...............................................................................36 改进照片质量......................................................................................37 从存储卡执行普通的打印任务.............................................................37 从数码相机打印照片..................................................................................39 使用 PictBridge 相机...........................................................................40 使用 Bluetooth 相机............................................................................40 从其他 Bluetooth 设备打印........................................................................40 7 照顾与维护................................................................................................43 清洁和维护打印机......................................................................................43 清洁打印机外部...................................................................................43 HP Photosmart 8700 series 用户指南 1

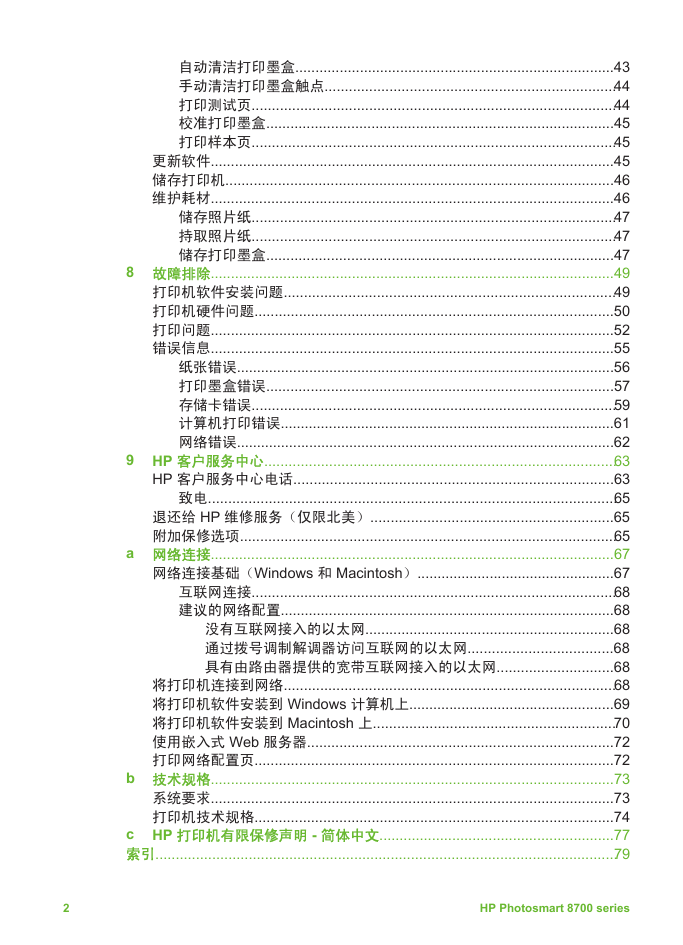

自动清洁打印墨盒...............................................................................43 手动清洁打印墨盒触点........................................................................44 打印测试页..........................................................................................44 校准打印墨盒......................................................................................45 打印样本页..........................................................................................45 更新软件....................................................................................................45 储存打印机................................................................................................46 维护耗材....................................................................................................46 储存照片纸..........................................................................................47 持取照片纸..........................................................................................47 储存打印墨盒......................................................................................47 8 故障排除....................................................................................................49 打印机软件安装问题..................................................................................49 打印机硬件问题.........................................................................................50 打印问题....................................................................................................52 错误信息....................................................................................................55 纸张错误..............................................................................................56 打印墨盒错误......................................................................................57 存储卡错误..........................................................................................59 计算机打印错误...................................................................................61 网络错误..............................................................................................62 9 HP 客户服务中心.......................................................................................63 HP 客户服务中心电话...............................................................................63 致电.....................................................................................................65 退还给 HP 维修服务（仅限北美）............................................................65 附加保修选项.............................................................................................65 a 网络连接....................................................................................................67 网络连接基础（Windows 和 Macintosh）.................................................67 互联网连接..........................................................................................68 建议的网络配置...................................................................................68 没有互联网接入的以太网..............................................................68 通过拨号调制解调器访问互联网的以太网....................................68 具有由路由器提供的宽带互联网接入的以太网.............................68 将打印机连接到网络..................................................................................68 将打印机软件安装到 Windows 计算机上...................................................69 将打印机软件安装到 Macintosh 上............................................................70 使用嵌入式 Web 服务器............................................................................72 打印网络配置页.........................................................................................72 b 技术规格....................................................................................................73 系统要求....................................................................................................73 打印机技术规格.........................................................................................74 c HP 打印机有限保修声明 - 简体中文..........................................................77 索引..................................................................................................................79 2 HP Photosmart 8700 series

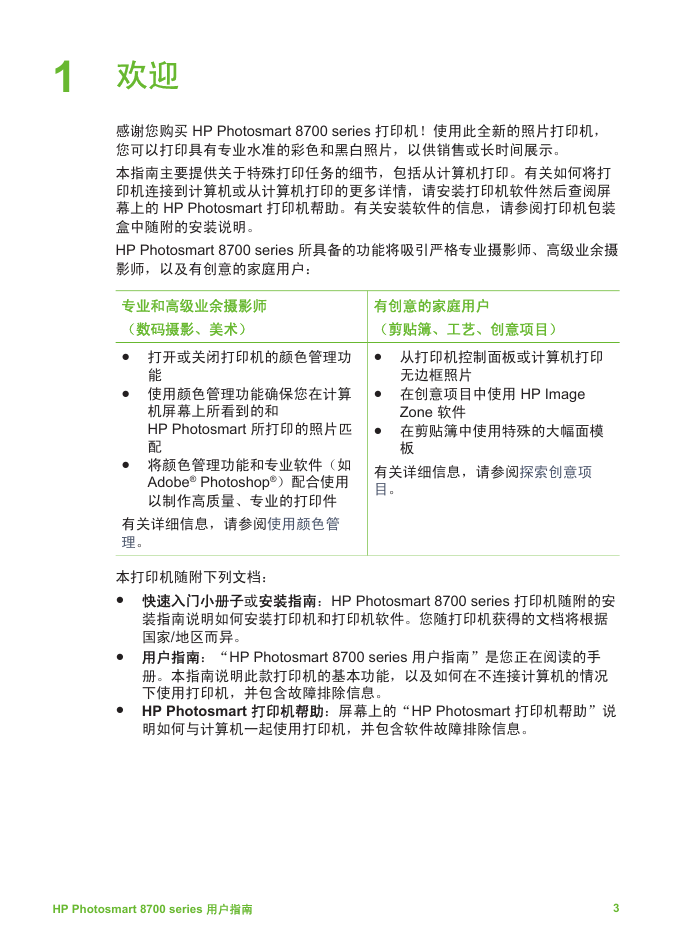

1 欢迎感谢您购买 HP Photosmart 8700 series 打印机！使用此全新的照片打印机，您可以打印具有专业水准的彩色和黑白照片，以供销售或长时间展示。本指南主要提供关于特殊打印任务的细节，包括从计算机打印。有关如何将打印机连接到计算机或从计算机打印的更多详情，请安装打印机软件然后查阅屏幕上的 HP Photosmart 打印机帮助。有关安装软件的信息，请参阅打印机包装盒中随附的安装说明。 HP Photosmart 8700 series 所具备的功能将吸引严格专业摄影师、高级业余摄影师，以及有创意的家庭用户：专业和高级业余摄影师有创意的家庭用户（数码摄影、美术） ● 打开或关闭打印机的颜色管理功（剪贴簿、工艺、创意项目） ● 从打印机控制面板或计算机打印能 ● 使用颜色管理功能确保您在计算机屏幕上所看到的和 HP Photosmart 所打印的照片匹配 ● 将颜色管理功能和专业软件（如 Adobe® Photoshop®）配合使用以制作高质量、专业的打印件有关详细信息，请参阅使用颜色管理。无边框照片 Zone 软件 ● 在创意项目中使用 HP Image ● 在剪贴簿中使用特殊的大幅面模板有关详细信息，请参阅探索创意项目。本打印机随附下列文档： ● 快速入门小册子或安装指南：HP Photosmart 8700 series 打印机随附的安装指南说明如何安装打印机和打印机软件。您随打印机获得的文档将根据国家/地区而异。 ● 用户指南：“HP Photosmart 8700 series 用户指南”是您正在阅读的手册。本指南说明此款打印机的基本功能，以及如何在不连接计算机的情况下使用打印机，并包含故障排除信息。 ● HP Photosmart 打印机帮助：屏幕上的“HP Photosmart 打印机帮助”说明如何与计算机一起使用打印机，并包含软件故障排除信息。 HP Photosmart 8700 series 用户指南 3

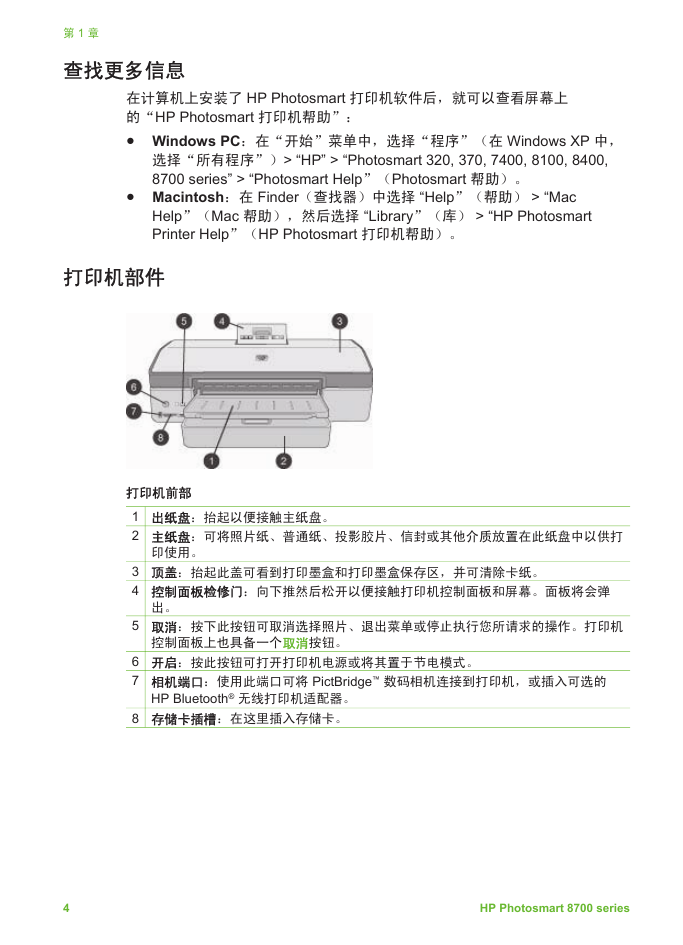

第 1 章查找更多信息在计算机上安装了 HP Photosmart 打印机软件后，就可以查看屏幕上的“HP Photosmart 打印机帮助”： ● Windows PC：在“开始”菜单中，选择“程序”（在 Windows XP 中，选择“所有程序”）> “HP” > “Photosmart 320, 370, 7400, 8100, 8400, 8700 series” > “Photosmart Help”（Photosmart 帮助）。 ● Macintosh：在 Finder（查找器）中选择 “Help”（帮助） > “Mac Help”（Mac 帮助），然后选择 “Library”（库） > “HP Photosmart Printer Help”（HP Photosmart 打印机帮助）。打印机部件打印机前部 1 出纸盘：抬起以便接触主纸盘。 2 主纸盘：可将照片纸、普通纸、投影胶片、信封或其他介质放置在此纸盘中以供打印使用。 3 顶盖：抬起此盖可看到打印墨盒和打印墨盒保存区，并可清除卡纸。 4 控制面板检修门：向下推然后松开以便接触打印机控制面板和屏幕。面板将会弹出。 5 取消：按下此按钮可取消选择照片、退出菜单或停止执行您所请求的操作。打印机控制面板上也具备一个取消按钮。 6 开启：按此按钮可打开打印机电源或将其置于节电模式。 7 相机端口：使用此端口可将 PictBridge™ 数码相机连接到打印机，或插入可选的 HP Bluetooth® 无线打印机适配器。 8 存储卡插槽：在这里插入存储卡。 4 HP Photosmart 8700 series

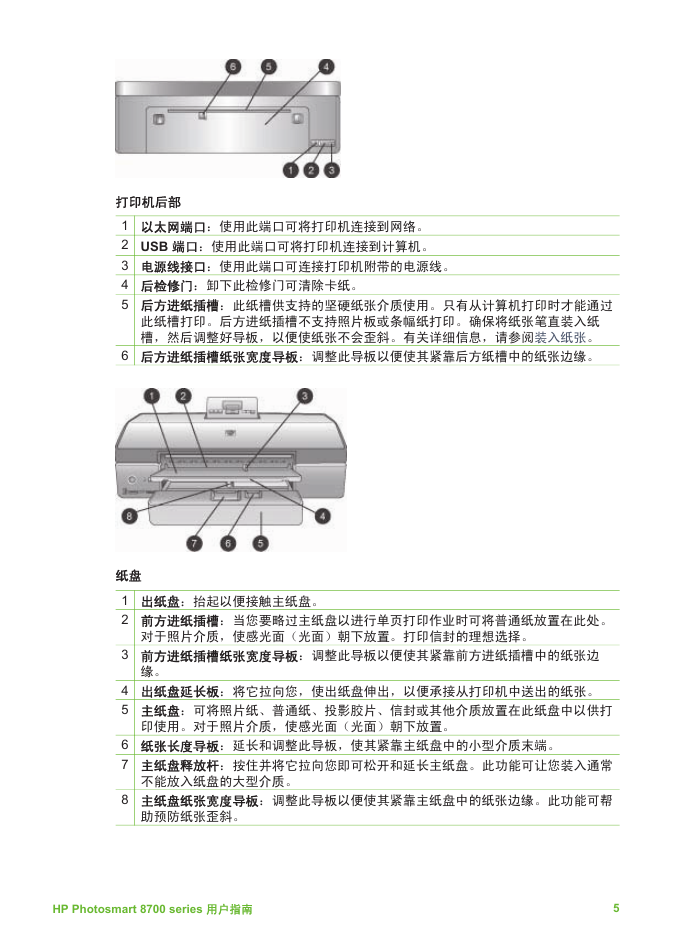

打印机后部 1 以太网端口：使用此端口可将打印机连接到网络。 2 USB 端口：使用此端口可将打印机连接到计算机。 3 电源线接口：使用此端口可连接打印机附带的电源线。 4 后检修门：卸下此检修门可清除卡纸。 5 后方进纸插槽：此纸槽供支持的坚硬纸张介质使用。只有从计算机打印时才能通过此纸槽打印。后方进纸插槽不支持照片板或条幅纸打印。确保将纸张笔直装入纸槽，然后调整好导板，以便使纸张不会歪斜。有关详细信息，请参阅装入纸张。 6 后方进纸插槽纸张宽度导板：调整此导板以便使其紧靠后方纸槽中的纸张边缘。纸盘 1 出纸盘：抬起以便接触主纸盘。 2 前方进纸插槽：当您要略过主纸盘以进行单页打印作业时可将普通纸放置在此处。对于照片介质，使感光面（光面）朝下放置。打印信封的理想选择。 3 前方进纸插槽纸张宽度导板：调整此导板以便使其紧靠前方进纸插槽中的纸张边缘。 4 出纸盘延长板：将它拉向您，使出纸盘伸出，以便承接从打印机中送出的纸张。 5 主纸盘：可将照片纸、普通纸、投影胶片、信封或其他介质放置在此纸盘中以供打印使用。对于照片介质，使感光面（光面）朝下放置。 6 纸张长度导板：延长和调整此导板，使其紧靠主纸盘中的小型介质末端。 7 主纸盘释放杆：按住并将它拉向您即可松开和延长主纸盘。此功能可让您装入通常不能放入纸盘的大型介质。 8 主纸盘纸张宽度导板：调整此导板以便使其紧靠主纸盘中的纸张边缘。此功能可帮助预防纸张歪斜。 HP Photosmart 8700 series 用户指南 5

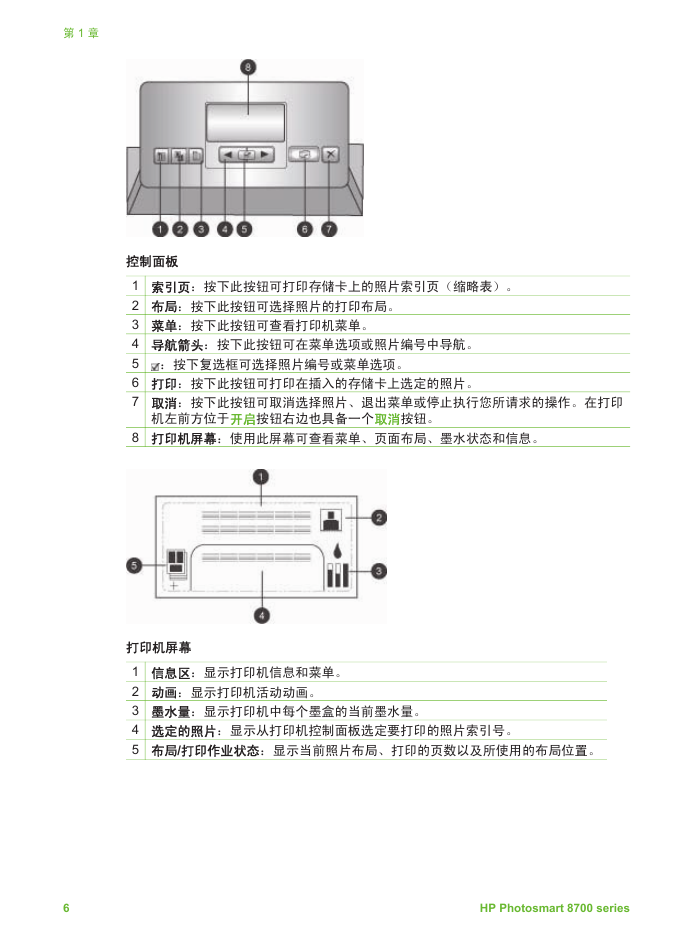

第 1 章控制面板 1 索引页：按下此按钮可打印存储卡上的照片索引页（缩略表）。 2 布局：按下此按钮可选择照片的打印布局。 3 菜单：按下此按钮可查看打印机菜单。 4 导航箭头：按下此按钮可在菜单选项或照片编号中导航。 5 ：按下复选框可选择照片编号或菜单选项。 6 打印：按下此按钮可打印在插入的存储卡上选定的照片。 7 取消：按下此按钮可取消选择照片、退出菜单或停止执行您所请求的操作。在打印机左前方位于开启按钮右边也具备一个取消按钮。 8 打印机屏幕：使用此屏幕可查看菜单、页面布局、墨水状态和信息。打印机屏幕 1 信息区：显示打印机信息和菜单。 2 动画：显示打印机活动动画。 3 墨水量：显示打印机中每个墨盒的当前墨水量。 4 选定的照片：显示从打印机控制面板选定要打印的照片索引号。 5 布局/打印作业状态：显示当前照片布局、打印的页数以及所使用的布局位置。 6 HP Photosmart 8700 series
