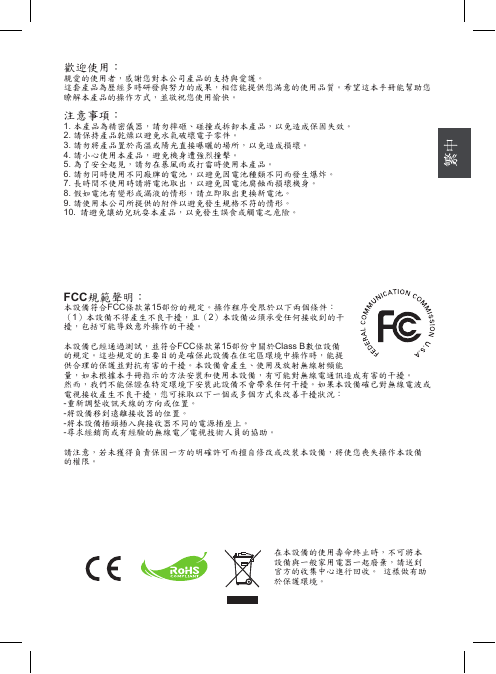

歡迎使用：親愛的使用者，感謝您對本公司產品的支持與愛護。這套產品為歷經多時研發與努力的成果，相信能提供您滿意的使用品質。希望這本手冊能幫助您瞭解本產品的操作方式，並敬祝您使用愉快。注意事項： 1. 本產品為精密儀器，請勿摔砸、碰撞或拆卸本產品，以免造成保固失效。 2. 請保持產品乾燥以避免水氣破壞電子零件。 3. 請勿將產品置於高溫或陽光直接曝曬的場所，以免造成損壞。 4. 請小心使用本產品，避免機身遭強烈撞擊。 5. 為了安全起見，請勿在暴風雨或打雷時使用本產品。 6. 請勿同時使用不同廠牌的電池，以避免因電池種類不同而發生爆炸。 7. 長時間不使用時請將電池取出，以避免因電池腐蝕而損壞機身。 8. 假如電池有變形或漏液的情形，請立即取出更換新電池。 9. 請使用本公司所提供的附件以避免發生規格不符的情形。 10. 請避免讓幼兒玩耍本產品，以免發生誤食或觸電之危險。 FCC規範聲明：本設備符合FCC條款第15部份的規定。操作程序受限於以下兩個條件：（1）本設備不得產生不良干擾，且（2）本設備必須承受任何接收到的干擾，包括可能導致意外操作的干擾。本設備已經通過測試，並符合FCC條款第15部份中關於Class B數位設備的規定。這些規定的主要目的是確保此設備在住宅區環境中操作時，能提供合理的保護並對抗有害的干擾。本設備會產生、使用及放射無線射頻能量，如未根據本手冊指示的方法安裝和使用本設備，有可能對無線電通訊造成有害的干擾。然而，我們不能保證在特定環境下安裝此設備不會帶來任何干擾。如果本設備確已對無線電波或電視接收產生不良干擾，您可採取以下一個或多個方式來改善干擾狀況： -重新調整收訊天線的方向或位置。 -將設備移到遠離接收器的位置。 -將本設備插頭插入與接收器不同的電源插座上。 -尋求經銷商或有經驗的無線電／電視技術人員的協助。請注意，若未獲得負責保固一方的明確許可而擅自修改或改裝本設備，將使您喪失操作本設備的權限。在本設備的使用壽命終止時，不可將本設備與一般家用電器一起廢棄，請送到官方的收集中心進行回收。這樣做有助於保護環境。

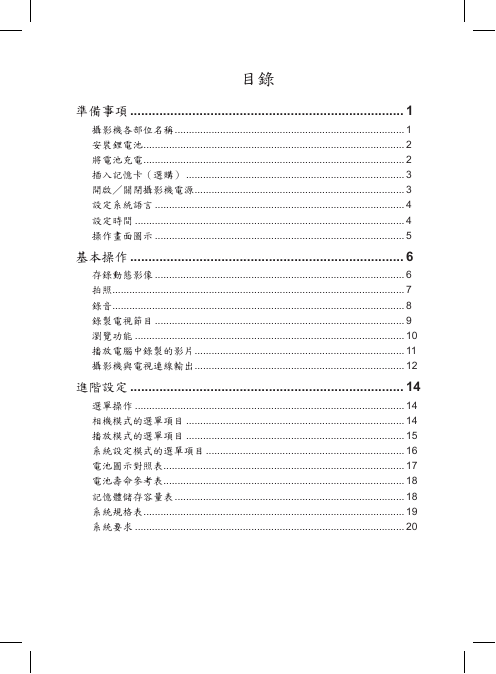

目錄準備事項............................................................................ 1 攝影機各部位名稱 ................................................................................. 1 安裝鋰電池 ............................................................................................ 2 將電池充電 ............................................................................................ 2 插入記憶卡（選購） ............................................................................. 3 開啟／關閉攝影機電源 .......................................................................... 3 設定系統語言 ........................................................................................ 4 設定時間 ............................................................................................... 4 操作畫面圖示 ........................................................................................ 5 基本操作............................................................................ 6 存錄動態影像 ........................................................................................ 6 拍照....................................................................................................... 7 錄音....................................................................................................... 8 錄製電視節目 ........................................................................................ 9 瀏覽功能 ............................................................................................... 10 播放電腦中錄製的影片 .......................................................................... 11 攝影機與電視連線輸出 .......................................................................... 12 進階設定............................................................................ 14 選單操作 ............................................................................................... 14 相機模式的選單項目 ............................................................................. 14 播放模式的選單項目 ............................................................................. 15 系統設定模式的選單項目 ...................................................................... 16 電池圖示對照表..................................................................................... 17 電池壽命參考表..................................................................................... 18 記憶體儲存容量表 ................................................................................. 18 系統規格表 ............................................................................................ 19 系統要求 ............................................................................................... 20

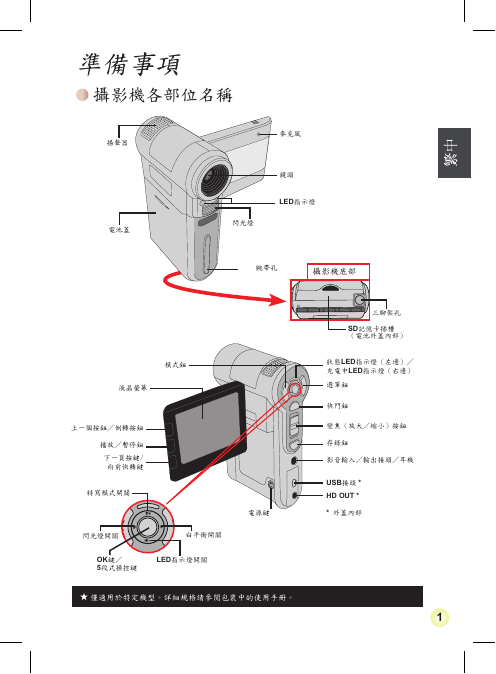

準備事項攝影機各部位名稱揚聲器電池蓋閃光燈麥克風鏡頭 LED指示燈腕帶孔攝影機底部模式鈕液晶螢幕上一個按鈕／倒轉按鈕播放／暫停鈕下一頁按鍵/ 向前快轉鍵特寫模式開關三腳架孔 SD記憶卡插槽（電池外蓋內部）狀態LED指示燈（左邊）／充電中LED指示燈（右邊）選單鈕快門鈕變焦（放大／縮小）按鈕存錄鈕影音輸入／輸出接頭／耳機 USB接頭.* HD.OUT.* * 外蓋內部電源鍵閃光燈開關白平衡開關 OK鍵／ 5段式操控鍵 LED指示燈開關 .僅適用於特定機型。詳細規格請參閱包裝中的使用手冊。 1

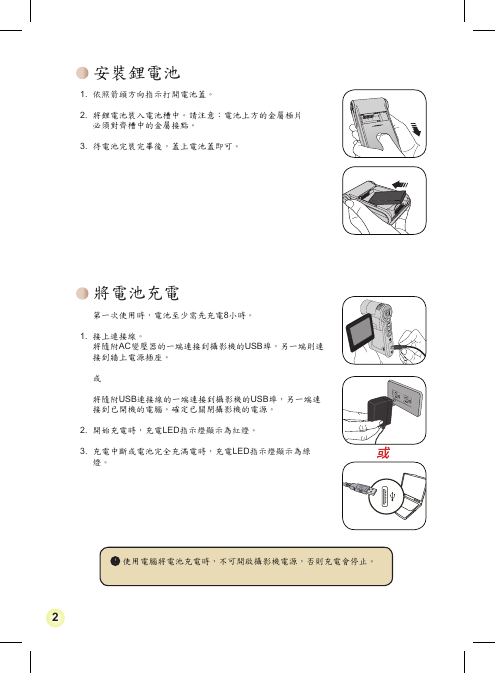

安裝鋰電池 1. 依照箭頭方向指示打開電池蓋。 2. 將鋰電池裝入電池槽中。請注意：電池上方的金屬極片必須對齊槽中的金屬接點。 3. 待電池完裝完畢後，蓋上電池蓋即可。將電池充電第一次使用時，電池至少需先充電8小時。 1. 接上連接線。將隨附AC變壓器的一端連接到攝影機的USB埠，另一端則連接到牆上電源插座。或將隨附USB連接線的一端連接到攝影機的USB埠，另一端連接到已開機的電腦。確定已關閉攝影機的電源。 2. 開始充電時，充電LED指示燈顯示為紅燈。 3. 充電中斷或電池完全充滿電時，充電LED指示燈顯示為綠燈。使用電腦將電池充電時，不可開啟攝影機電源，否則充電會停止。

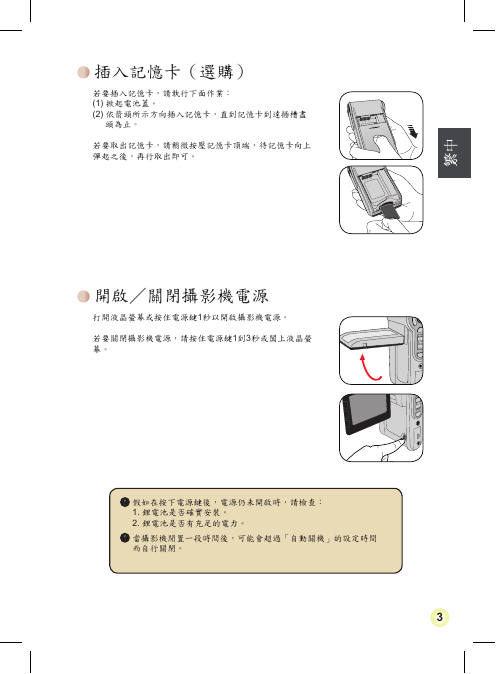

插入記憶卡（選購）若要插入記憶卡，請執行下面作業： (1) 掀起電池蓋。 (2) 依箭頭所示方向插入記憶卡，直到記憶卡到達插槽盡頭為止。若要取出記憶卡，請稍微按壓記憶卡頂端，待記憶卡向上彈起之後，再行取出即可。開啟／關閉攝影機電源打開液晶螢幕或按住電源鍵1秒以開啟攝影機電源。若要關閉攝影機電源，請按住電源鍵1到3秒或闔上液晶螢幕。假如在按下電源鍵後，電源仍未開啟時，請檢查： 1. 鋰電池是否確實安裝。 2. 鋰電池是否有充足的電力。當攝影機閒置一段時間後，可能會超過「自動關機」的設定時間而自行關閉。

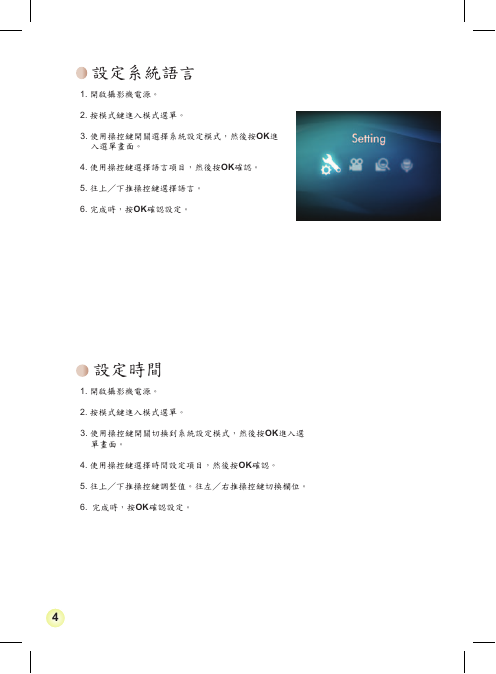

設定系統語言 1. 開啟攝影機電源。 2. 按模式鍵進入模式選單。 3. 使用操控鍵開關選擇系統設定模式，然後按OK進入選單畫面。 4. 使用操控鍵選擇語言項目，然後按OK確認。 5. 往上／下推操控鍵選擇語言。 6. 完成時，按OK確認設定。設定時間 1. 開啟攝影機電源。 2. 按模式鍵進入模式選單。 3. 使用操控鍵開關切換到系統設定模式，然後按OK進入選單畫面。 4. 使用操控鍵選擇時間設定項目，然後按OK確認。 5. 往上／下推操控鍵調整值。往左／右推操控鍵切換欄位。 6. 完成時，按OK確認設定。 4

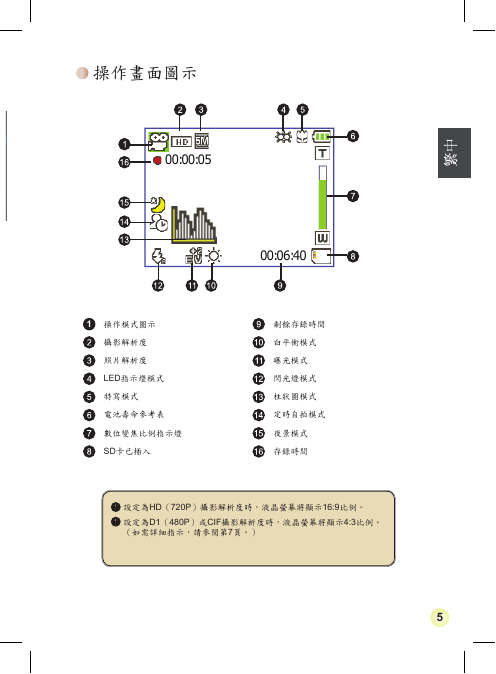

操作畫面圖示 00:00:05 1 操作模式圖示攝影解析度照片解析度 LED指示燈模式特寫模式電池壽命參考表數位變焦比例指示燈 SD卡已插入 00:06:40 剩餘存錄時間白平衡模式曝光模式閃光燈模式柱狀圖模式定時自拍模式夜景模式存錄時間設定為HD（720P）攝影解析度時，液晶螢幕將顯示16:9比例。設定為D1（480P）或CIF攝影解析度時，液晶螢幕將顯示4:3比例。（如需詳細指示，請參閱第7頁。） 5

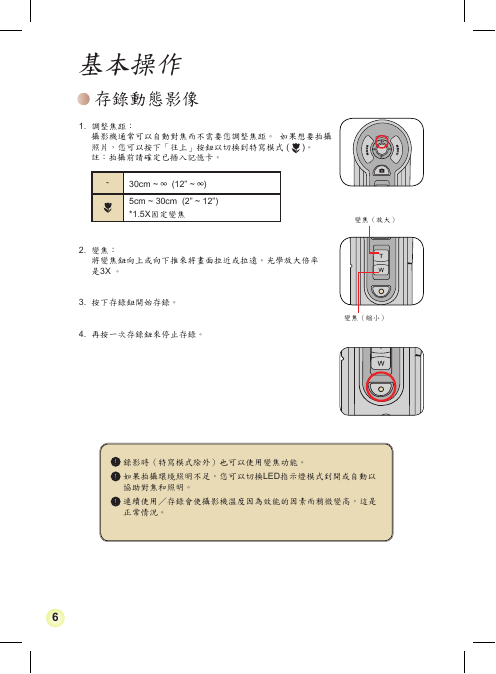

基本操作存錄動態影像 1. 調整焦距：攝影機通常可以自動對焦而不需要您調整焦距。如果想要拍攝照片，您可以按下「往上」按鈕以切換到特寫模式 ( )。註：拍攝前請確定已插入記憶卡。 ) (12” ~ 30cm ~ 5cm ~ 30cm (2” ~ 12”) *1.5X固定變焦 - 2. 變焦：將變焦鈕向上或向下推來將畫面拉近或拉遠。光學放大倍率是3X 。 3. 按下存錄鈕開始存錄。 4. 再按一次存錄鈕來停止存錄。變焦（放大）變焦（縮小）錄影時（特寫模式除外）也可以使用變焦功能。如果拍攝環境照明不足，您可以切換LED指示燈模式到開或自動以協助對焦和照明。連續使用／存錄會使攝影機溫度因為效能的因素而稍微變高，這是正常情況。 6
