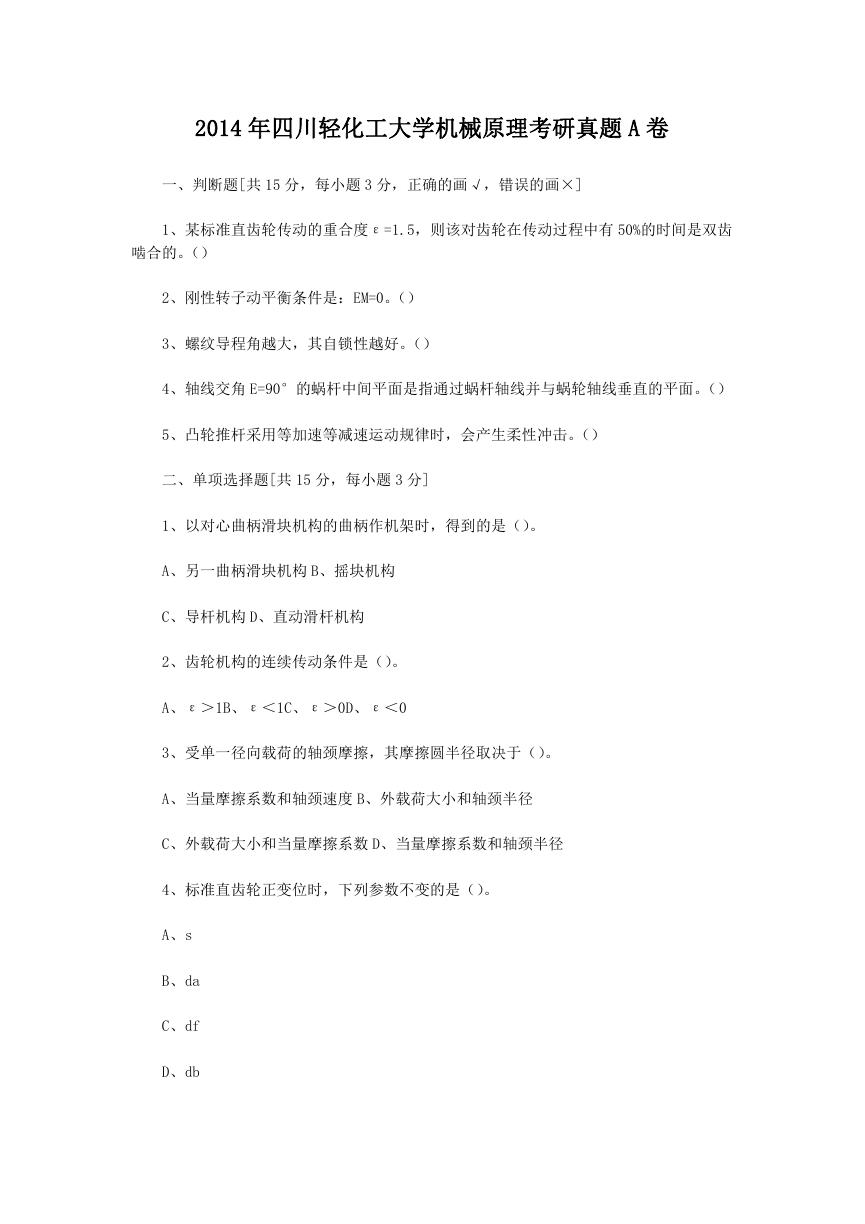

2014 年四川轻化工大学机械原理考研真题 A 卷一、判断题[共 15 分，每小题 3 分，正确的画√，错误的画×] 1、某标准直齿轮传动的重合度ε=1.5，则该对齿轮在传动过程中有 50%的时间是双齿啮合的。（） 2、刚性转子动平衡条件是：EM=0。（） 3、螺纹导程角越大，其自锁性越好。（） 4、轴线交角 E=90°的蜗杆中间平面是指通过蜗杆轴线并与蜗轮轴线垂直的平面。（） 5、凸轮推杆采用等加速等减速运动规律时，会产生柔性冲击。（）二、单项选择题[共 15 分，每小题 3 分] 1、以对心曲柄滑块机构的曲柄作机架时，得到的是（）。 A、另一曲柄滑块机构 B、摇块机构 C、导杆机构 D、直动滑杆机构 2、齿轮机构的连续传动条件是（）。 A、ε＞1B、ε＜1C、ε＞0D、ε＜0 3、受单一径向载荷的轴颈摩擦，其摩擦圆半径取决于（）。 A、当量摩擦系数和轴颈速度 B、外载荷大小和轴颈半径 C、外载荷大小和当量摩擦系数 D、当量摩擦系数和轴颈半径 4、标准直齿轮正变位时，下列参数不变的是（）。 A、s B、da C、df D、db

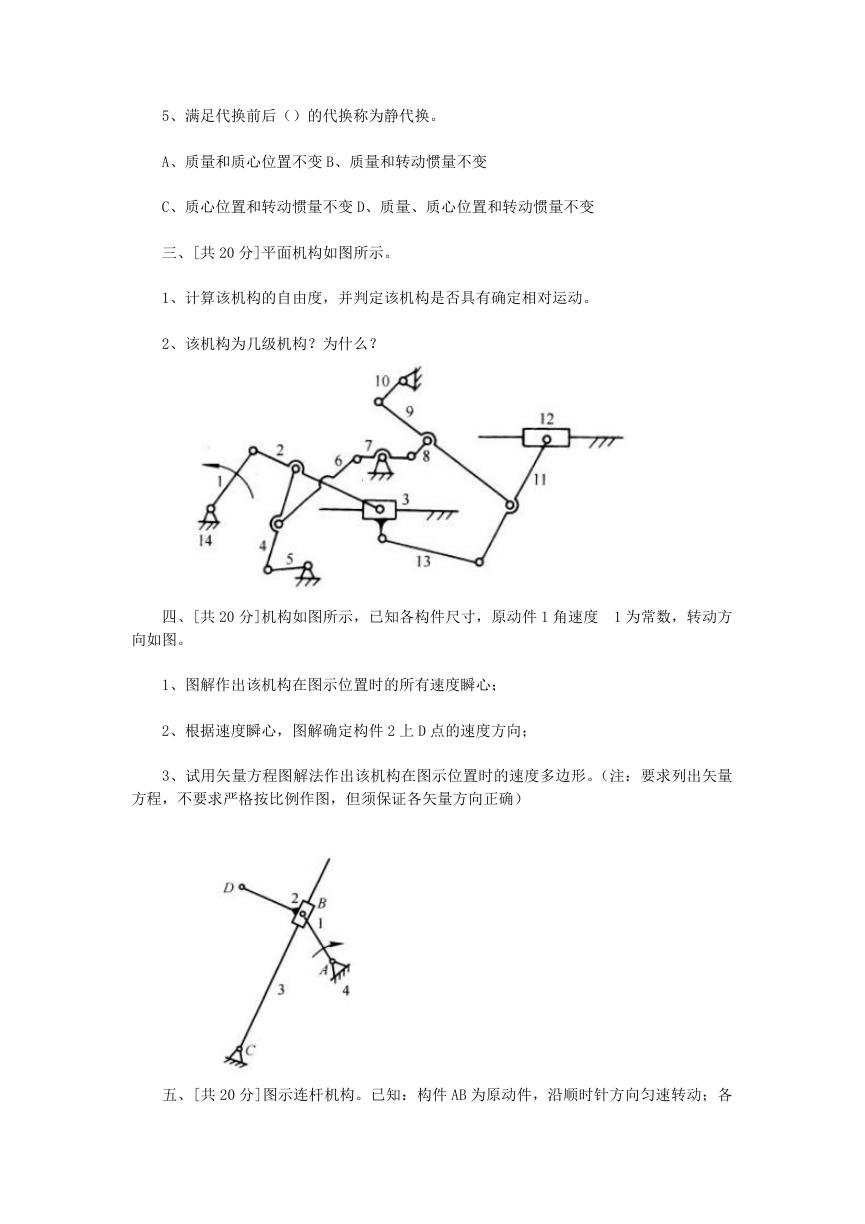

5、满足代换前后（）的代换称为静代换。 A、质量和质心位置不变 B、质量和转动惯量不变 C、质心位置和转动惯量不变 D、质量、质心位置和转动惯量不变三、[共 20 分]平面机构如图所示。 1、计算该机构的自由度，并判定该机构是否具有确定相对运动。 2、该机构为几级机构？为什么？四、[共 20 分]机构如图所示，已知各构件尺寸，原动件 1 角速度 1 为常数，转动方向如图。 1、图解作出该机构在图示位置时的所有速度瞬心； 2、根据速度瞬心，图解确定构件 2 上 D 点的速度方向； 3、试用矢量方程图解法作出该机构在图示位置时的速度多边形。（注：要求列出矢量方程，不要求严格按比例作图，但须保证各矢量方向正确）五、[共 20 分]图示连杆机构。已知：构件 AB 为原动件，沿顺时针方向匀速转动；各

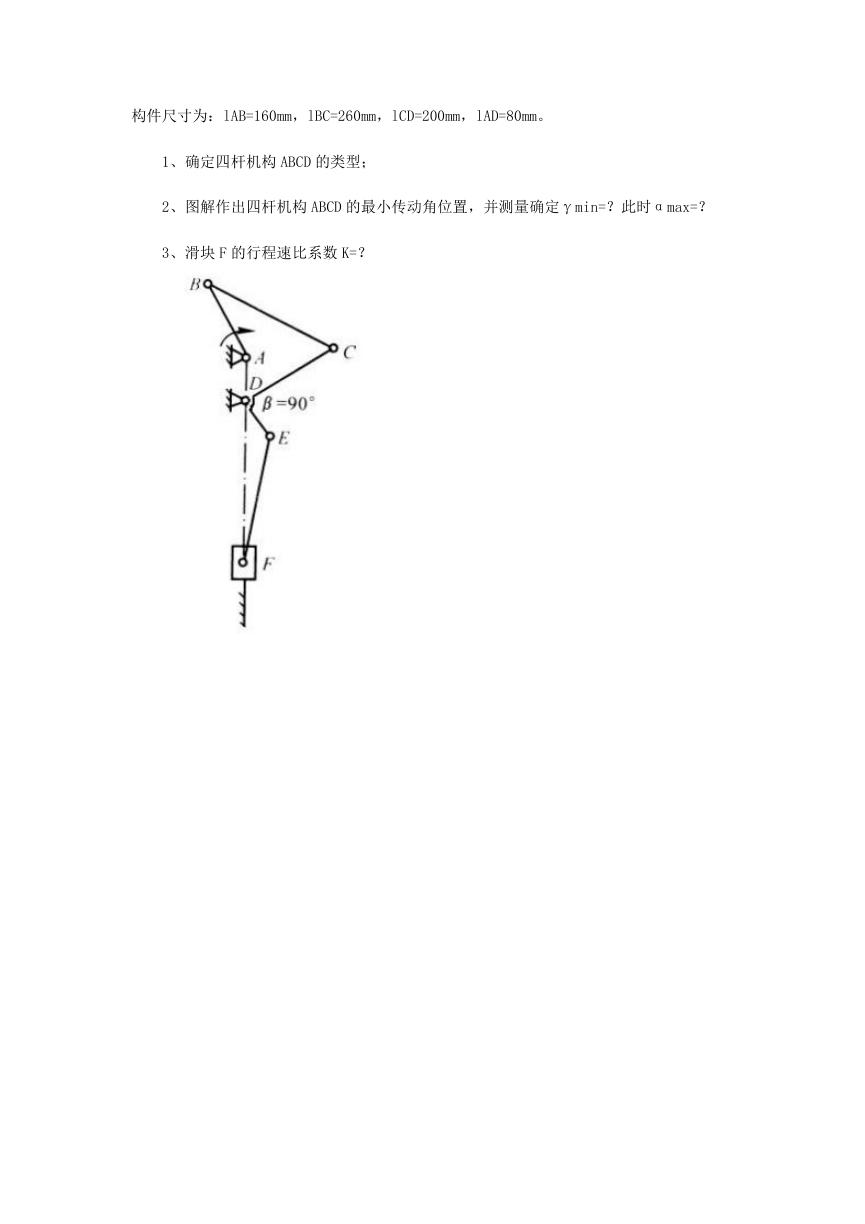

构件尺寸为：lAB=160mm，lBC=260mm，lCD=200mm，lAD=80mm。 1、确定四杆机构 ABCD 的类型； 2、图解作出四杆机构 ABCD 的最小传动角位置，并测量确定γmin=？此时αmax=？ 3、滑块 F 的行程速比系数 K=？
