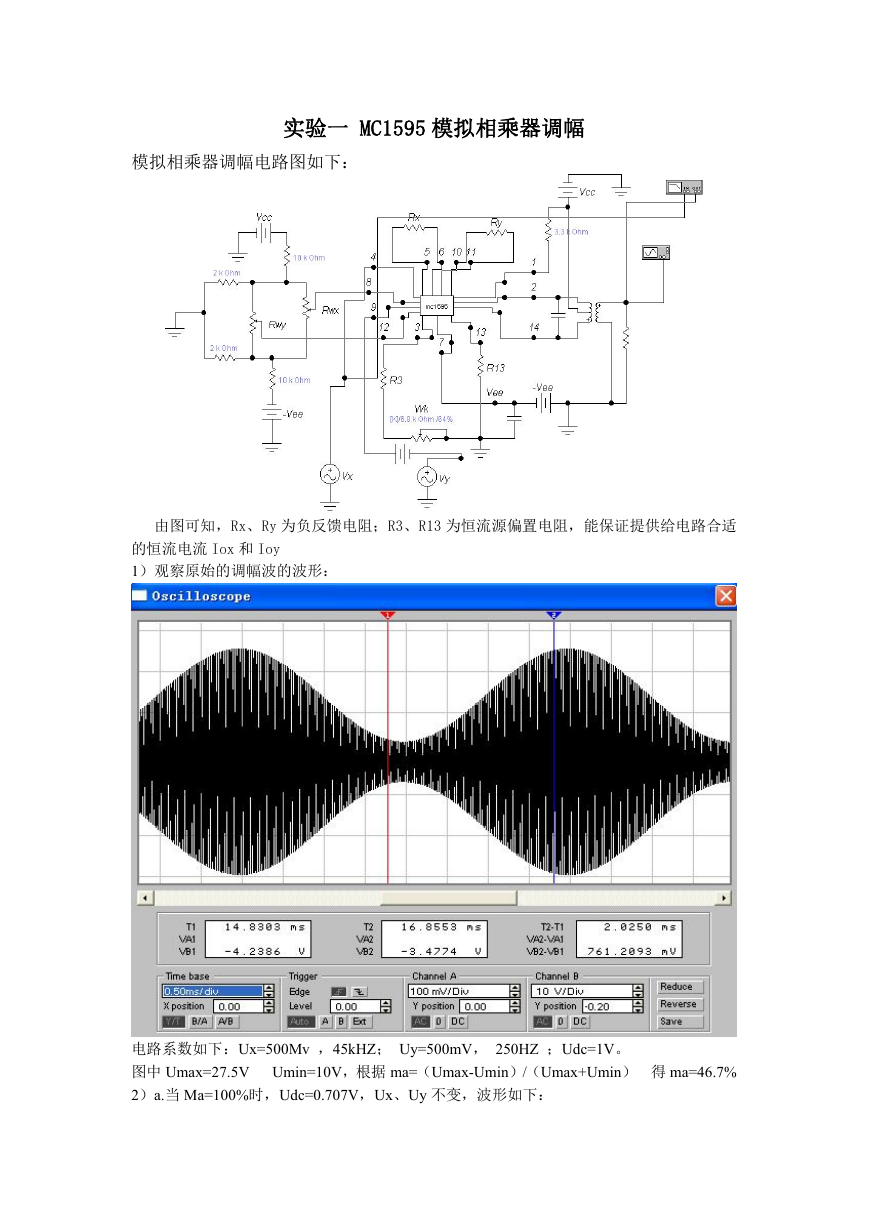

实验一 MC1595 模拟相乘器调幅模拟相乘器调幅电路图如下：由图可知，Rx、Ry 为负反馈电阻；R3、R13 为恒流源偏置电阻，能保证提供给电路合适的恒流电流 Iox 和 Ioy 1）观察原始的调幅波的波形：电路系数如下：Ux=500Mv ，45kHZ； Uy=500mV， 250HZ ；Udc=1V。图中 Umax=27.5V 2）a.当 Ma=100%时，Udc=0.707V，Ux、Uy 不变，波形如下： Umin=10V，根据 ma=（Umax-Umin）/（Umax+Umin）得 ma=46.7%

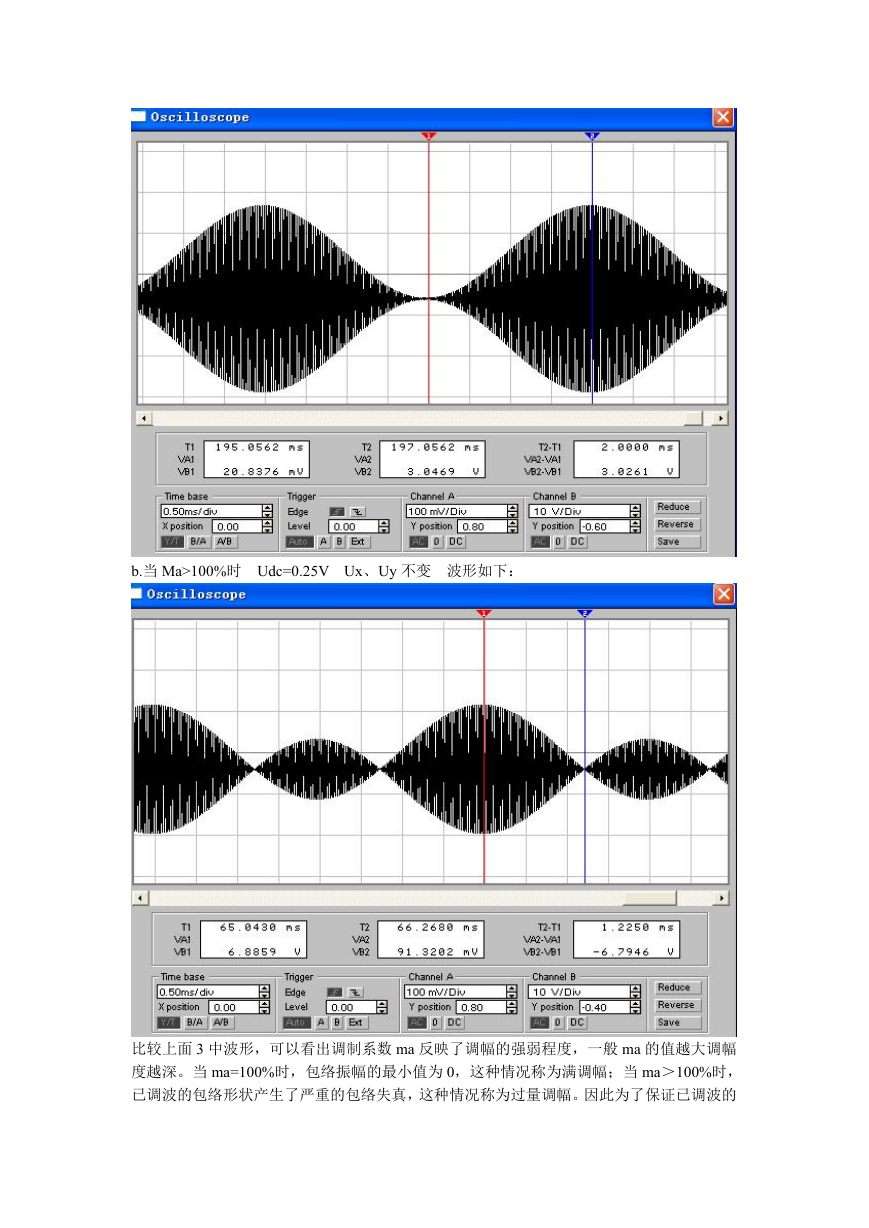

b.当 Ma>100%时 Udc=0.25V Ux、Uy 不变波形如下：比较上面 3 中波形，可以看出调制系数 ma 反映了调幅的强弱程度，一般 ma 的值越大调幅度越深。当 ma=100%时，包络振幅的最小值为 0，这种情况称为满调幅；当 ma＞100%时，已调波的包络形状产生了严重的包络失真，这种情况称为过量调幅。因此为了保证已调波的

包络真实的反映出调制信号的变化规律，要求调制系数 ma 必须满足：0＜ma＜1。 3）a. 观察 Udsb 信号的波形（特别注意调制信号过零点处的波形，对比 Uam（t）的波形 ma=1 情况做特别记录），Ux=500mv Uy=500mV Udc=0 。如图所示，DSB 信号的高频载波相位在调制电压过零点处要突变 180 度，DSB 信号的相位反映了调制信号的极性。对比 Uam（t）的波形 ma=1 情况，ma=1 时过零点处为 0，而且两者包络不同，Uam（t）信号的包络与调制信号成线性关系，而 DSB 信号的包络正比于调制信号的绝对值。 b.将 Rwy 由 50%调至 80%，观察调制波的变化 Ux=500mv Uy=500mV Udc=0 。

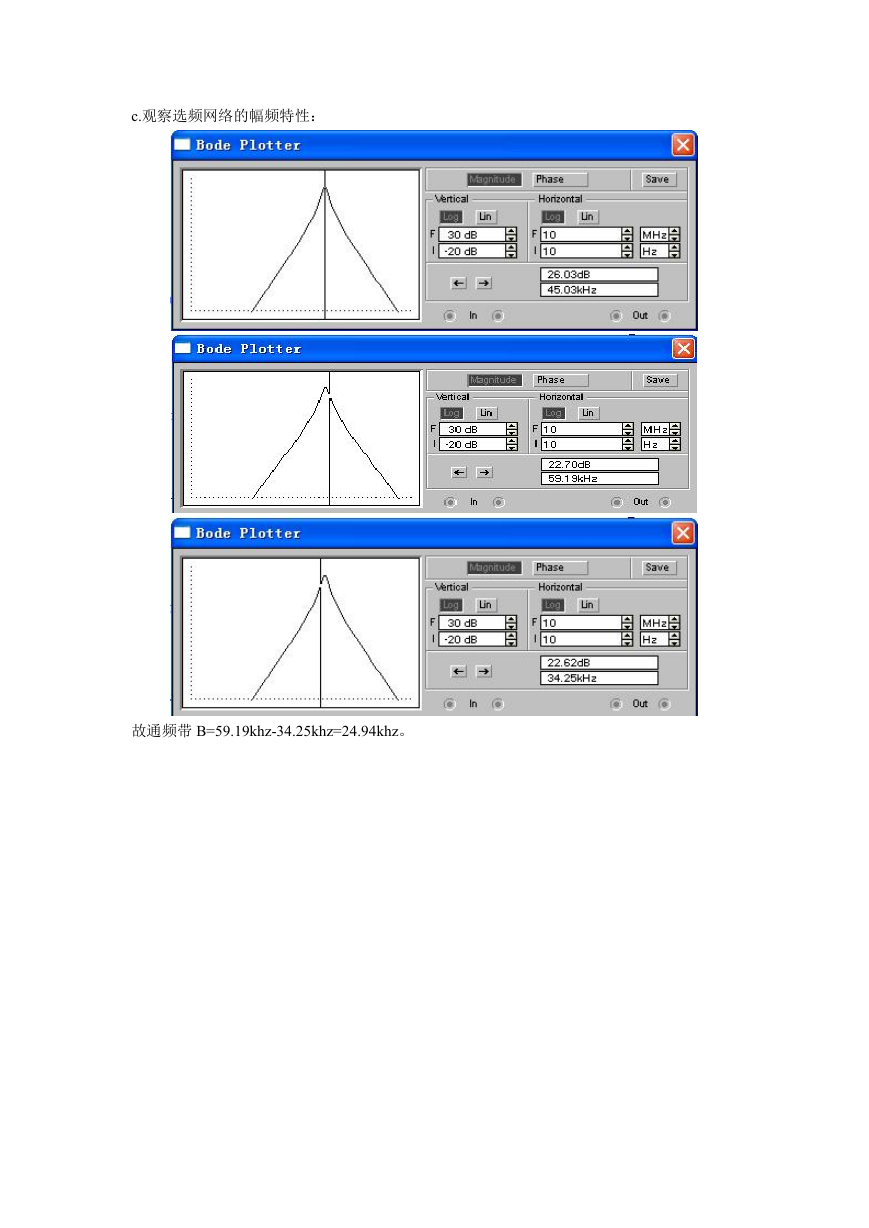

c.观察选频网络的幅频特性：故通频带 B=59.19khz-34.25khz=24.94khz。

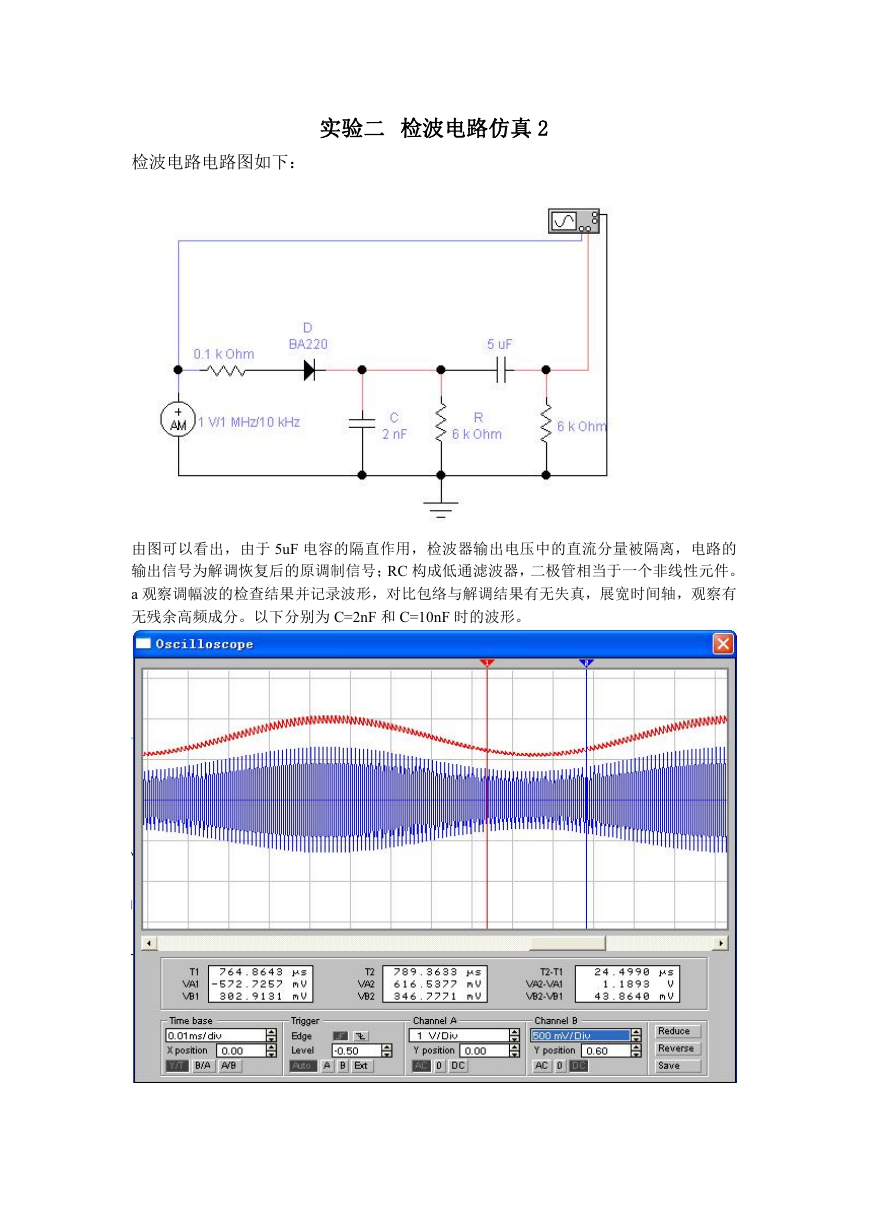

实验二检波电路仿真 2 检波电路电路图如下：由图可以看出，由于 5uF 电容的隔直作用，检波器输出电压中的直流分量被隔离，电路的输出信号为解调恢复后的原调制信号；RC 构成低通滤波器，二极管相当于一个非线性元件。 a 观察调幅波的检查结果并记录波形，对比包络与解调结果有无失真，展宽时间轴，观察有无残余高频成分。以下分别为 C=2nF 和 C=10nF 时的波形。

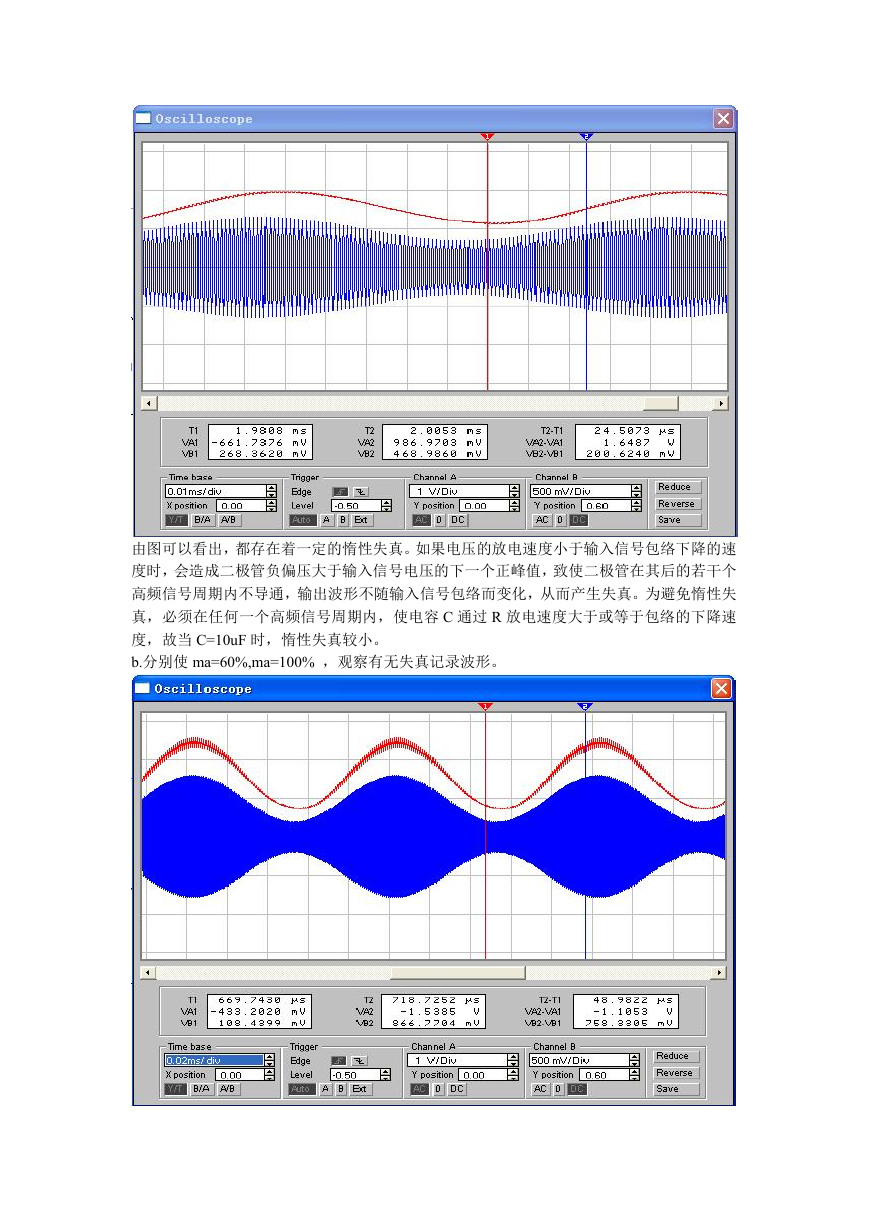

由图可以看出，都存在着一定的惰性失真。如果电压的放电速度小于输入信号包络下降的速度时，会造成二极管负偏压大于输入信号电压的下一个正峰值，致使二极管在其后的若干个高频信号周期内不导通，输出波形不随输入信号包络而变化，从而产生失真。为避免惰性失真，必须在任何一个高频信号周期内，使电容 C 通过 R 放电速度大于或等于包络的下降速度，故当 C=10uF 时，惰性失真较小。 b.分别使 ma=60%,ma=100% ，观察有无失真记录波形。

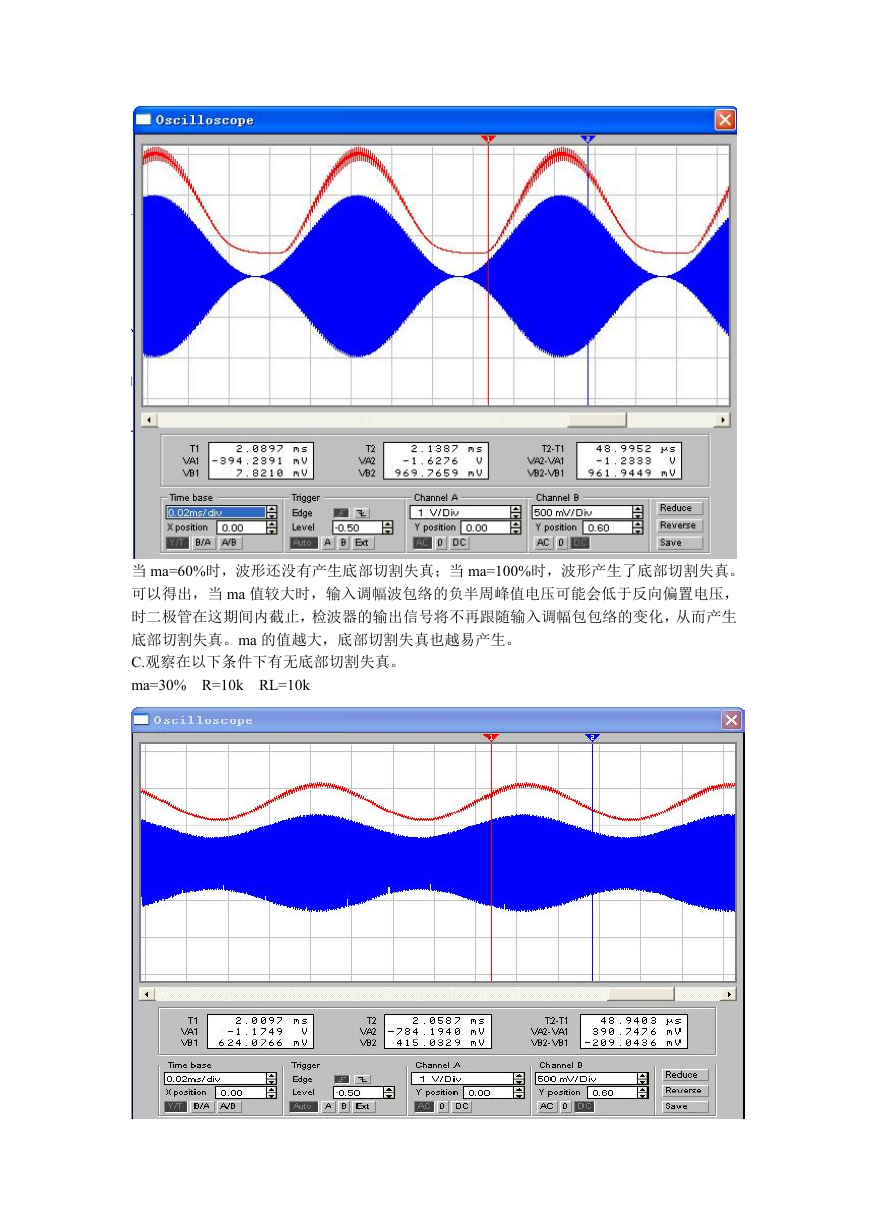

当 ma=60%时，波形还没有产生底部切割失真；当 ma=100%时，波形产生了底部切割失真。可以得出，当 ma 值较大时，输入调幅波包络的负半周峰值电压可能会低于反向偏置电压，时二极管在这期间内截止，检波器的输出信号将不再跟随输入调幅包包络的变化，从而产生底部切割失真。ma 的值越大，底部切割失真也越易产生。 C.观察在以下条件下有无底部切割失真。 ma=30% R=10k RL=10k

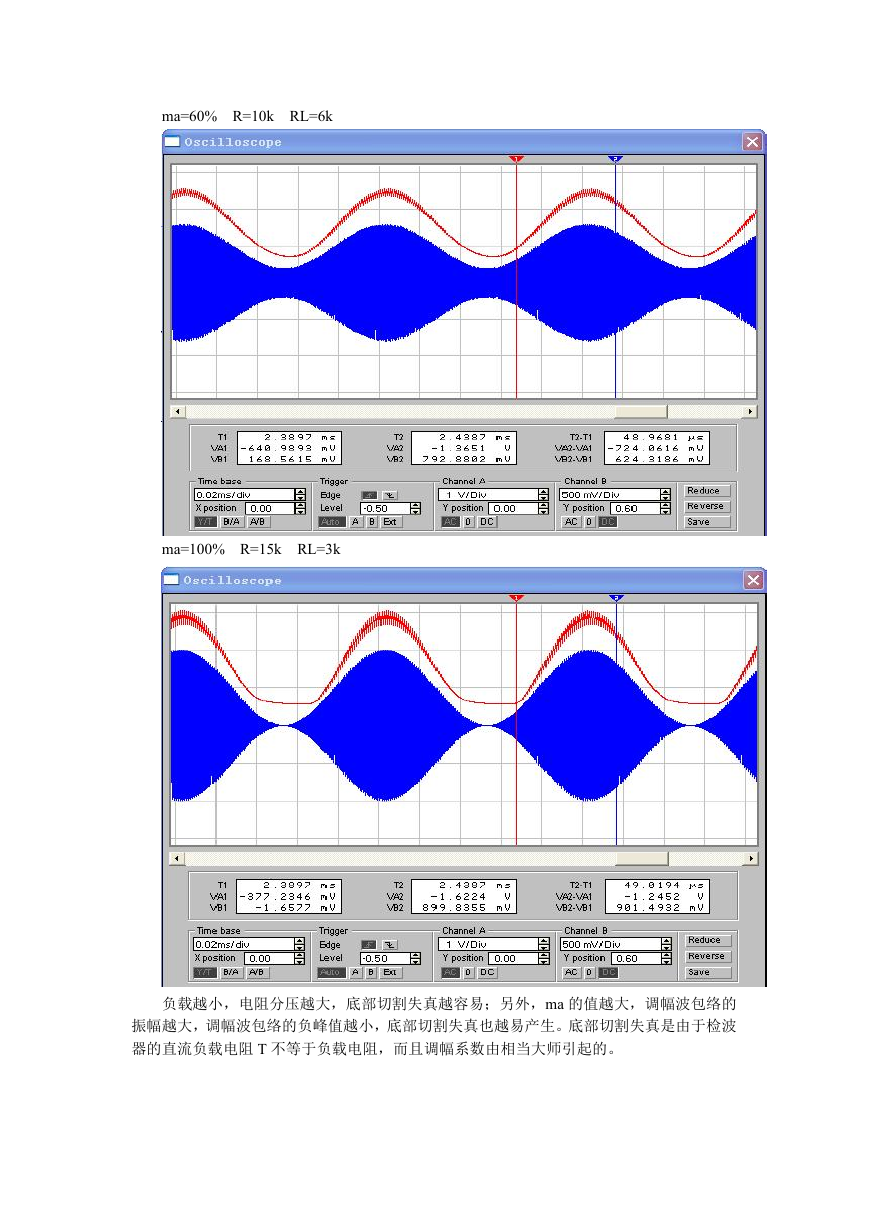

ma=60% R=10k RL=6k ma=100% R=15k RL=3k 负载越小，电阻分压越大，底部切割失真越容易；另外，ma 的值越大，调幅波包络的振幅越大，调幅波包络的负峰值越小，底部切割失真也越易产生。底部切割失真是由于检波器的直流负载电阻 T 不等于负载电阻，而且调幅系数由相当大师引起的。
