    引 言
    1 概述
    2 用户需求分析
    2.1 工程概况
    2.2 总体需求
    2.3性能需求
    2.4功能的需求
    3 设计目标及依据
    3.1 设计目标
    3.2 设计原则
    3.3 设计依据
    3.4设计标准及规范
    4 设计方案
    4.1 设计范围
    4.2 结构分析
    4.3 布线系统
    4.4 总体设计
    5 施工安排
    5.1 设备要求与线路铺设建议
    5.2 安装环境
    5.3 施工组织计划
    6 验收标准
    6.1 验收标准
    6.2 验收阶段
    7 总结
    致谢
    参考文献
    学号 2018 - 2019 学年 第 1 学期 2018 - 2019 学年 第 1 学期 《网络工程与综合布线》 课程设计报告 题 目 ： 大学校园网络系统规划设计 专 业 ： 班 级 ： 姓 名 ： 指导教师： 成 绩 ： 计算机学院 2018年12月5
    目 录 引 言 ...................................................................................................................................................1 1 概述 .................................................................................................................................................2 2 用户需求分析 ................................................................................................................................ 2 2.1 工程概况 ............................................................................................................................ 3 2.2 总体需求 ............................................................................................................................ 3 2.3 性能需求 ............................................................................................................................. 3 2.4 功能的需求......................................................................................................................... 4 3 设计目标及依据 ............................................................................................................................ 4 3.1 设计目标 ............................................................................................................................ 4 3.2 设计原则 ............................................................................................................................ 4 3.3 设计依据 ............................................................................................................................ 5 3.4 设计标准及规范................................................................................................................. 6 4 设计方案 .........................................................................................................................................6 4.1 设计范围 ............................................................................................................................ 6 4.2 结构分析 ............................................................................................................................ 7 4.3 布线系统 ............................................................................................................................ 9 4.4 总体设计 .......................................................................................................................... 12 5 施工安排 .......................................................................................................................................13 5.1 设备要求与线路铺设建议.............................................................................................. 13 5.2 安装环境 .......................................................................................................................... 14 5.3 施工组织计划 .................................................................................................................. 15 6 验收标准 .......................................................................................................................................16 6.1 验收标准 .......................................................................................................................... 16 6.2 验收阶段 .......................................................................................................................... 16 7 总结 ...............................................................................................................................................17 致谢 ...................................................................................................................................................18 参考文献 ...........................................................................................................................................18
    计算机学院《网络工程与综合布线》课程设计报告 引 言 随着计算机网络和通信技术的飞速发展，二十一世纪的建筑业也将发生巨大 的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活 质量和工作效率，创造出更多物质财富、精神财富的有力保证。人们居住条件的 提高和办公环境的改善,无疑对建筑物的智能化提出了更新、更高的要求。某高 校网络综合布线工程(即一个能够支持用户选择的语音/数据/图形图像应用的网 络布线系统)为其智能化的实现提供了一个完美的物理链接平台，让我们在对系 统进行配置，以适应更先进的技术需求，满足快速变化节奏的同时，将把某高校 的远期投资控制在最低限度内。在此我将呈现我所设计的方案。 综合布线越来越受到人们的关注。综合布线系统是一项实践性很强的工程， 它是现代社会信息化的必然产物，是多功能、智能型大楼的必然要求。综合布线 系统对基于各种系统资源的大楼总体功能的发挥并保持各部门长期、高效率的运 转发挥着重要的作用。综合布线系统(PDS)，又称结构化综合布线系统(SCS)。 综合布线系统是为通信与计算机网络而设计的，它可以满足各种通信与计算机信 息传输的要求，是为具体综合业务需求的计算机数据网开发的。在大力提倡知识 型社会的前提下，教育产业飞速发展，新校园建设不断增加，校园规模逐渐扩大， 这对作为学生课余休息场所的宿舍有了更高的要求，由过去仅为居住的功能演变 为生活，学习，娱乐的空间。而网络又成为了最重要载体，由于学生课余时间大 多数都在宿舍内上网学习，娱乐等，近年来校园网里发布消息，教师布置作业， 公布学习计划等，使学生宿舍对网络综合布线有了更多样的需求。 1

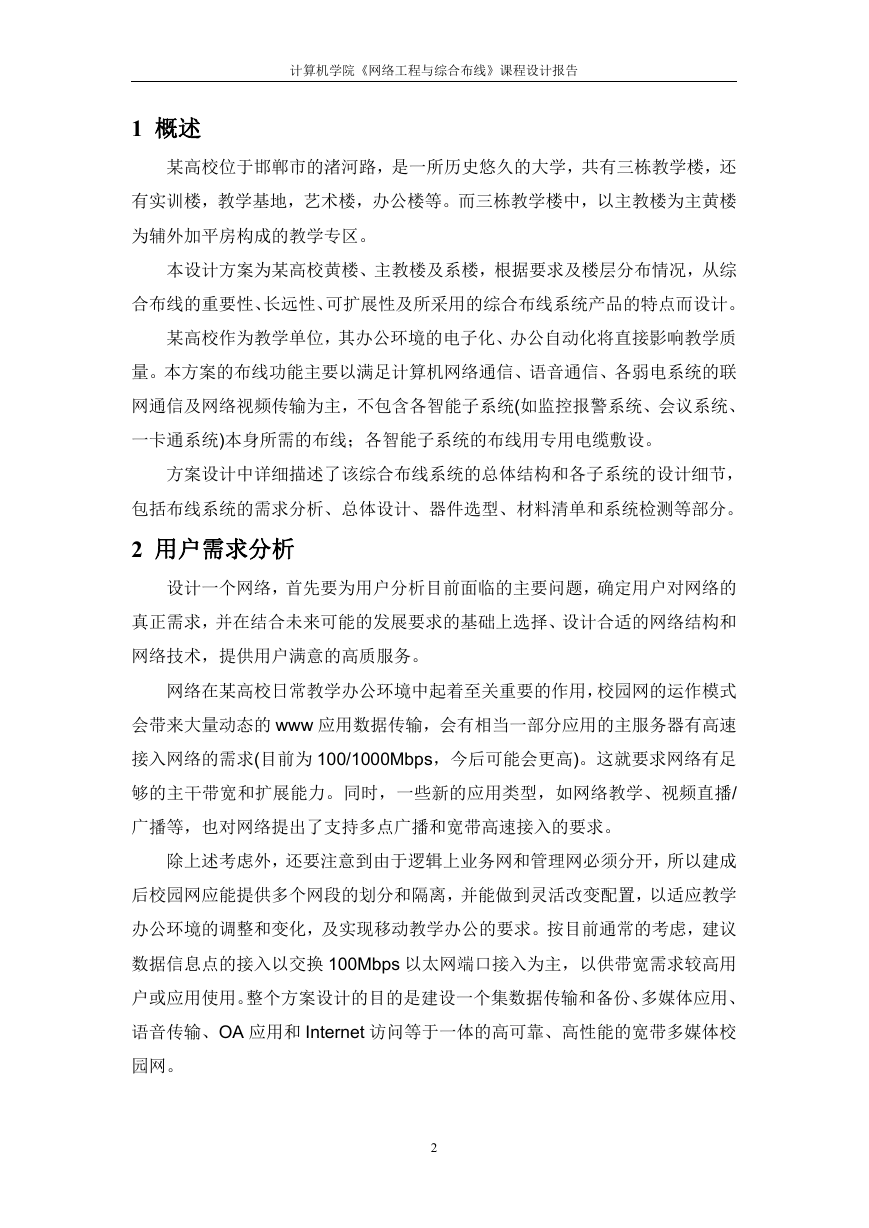

    计算机学院《网络工程与综合布线》课程设计报告 1 概述 某高校位于邯郸市的渚河路，是一所历史悠久的大学，共有三栋教学楼，还 有实训楼，教学基地，艺术楼，办公楼等。而三栋教学楼中，以主教楼为主黄楼 为辅外加平房构成的教学专区。 本设计方案为某高校黄楼、主教楼及系楼，根据要求及楼层分布情况，从综 合布线的重要性、长远性、可扩展性及所采用的综合布线系统产品的特点而设计。 某高校作为教学单位，其办公环境的电子化、办公自动化将直接影响教学质 量。本方案的布线功能主要以满足计算机网络通信、语音通信、各弱电系统的联 网通信及网络视频传输为主，不包含各智能子系统(如监控报警系统、会议系统、 一卡通系统)本身所需的布线；各智能子系统的布线用专用电缆敷设。 方案设计中详细描述了该综合布线系统的总体结构和各子系统的设计细节， 包括布线系统的需求分析、总体设计、器件选型、材料清单和系统检测等部分。 2 用户需求分析 设计一个网络，首先要为用户分析目前面临的主要问题，确定用户对网络的 真正需求，并在结合未来可能的发展要求的基础上选择、设计合适的网络结构和 网络技术，提供用户满意的高质服务。 网络在某高校日常教学办公环境中起着至关重要的作用，校园网的运作模式 会带来大量动态的 www 应用数据传输，会有相当一部分应用的主服务器有高速 接入网络的需求(目前为 100/1000Mbps，今后可能会更高)。这就要求网络有足 够的主干带宽和扩展能力。同时，一些新的应用类型，如网络教学、视频直播/ 广播等，也对网络提出了支持多点广播和宽带高速接入的要求。 除上述考虑外，还要注意到由于逻辑上业务网和管理网必须分开，所以建成 后校园网应能提供多个网段的划分和隔离，并能做到灵活改变配置，以适应教学 办公环境的调整和变化，及实现移动教学办公的要求。按目前通常的考虑，建议 数据信息点的接入以交换 100Mbps 以太网端口接入为主，以供带宽需求较高用 户或应用使用。整个方案设计的目的是建设一个集数据传输和备份、多媒体应用、 语音传输、OA 应用和 Internet 访问等于一体的高可靠、高性能的宽带多媒体校 园网。 2

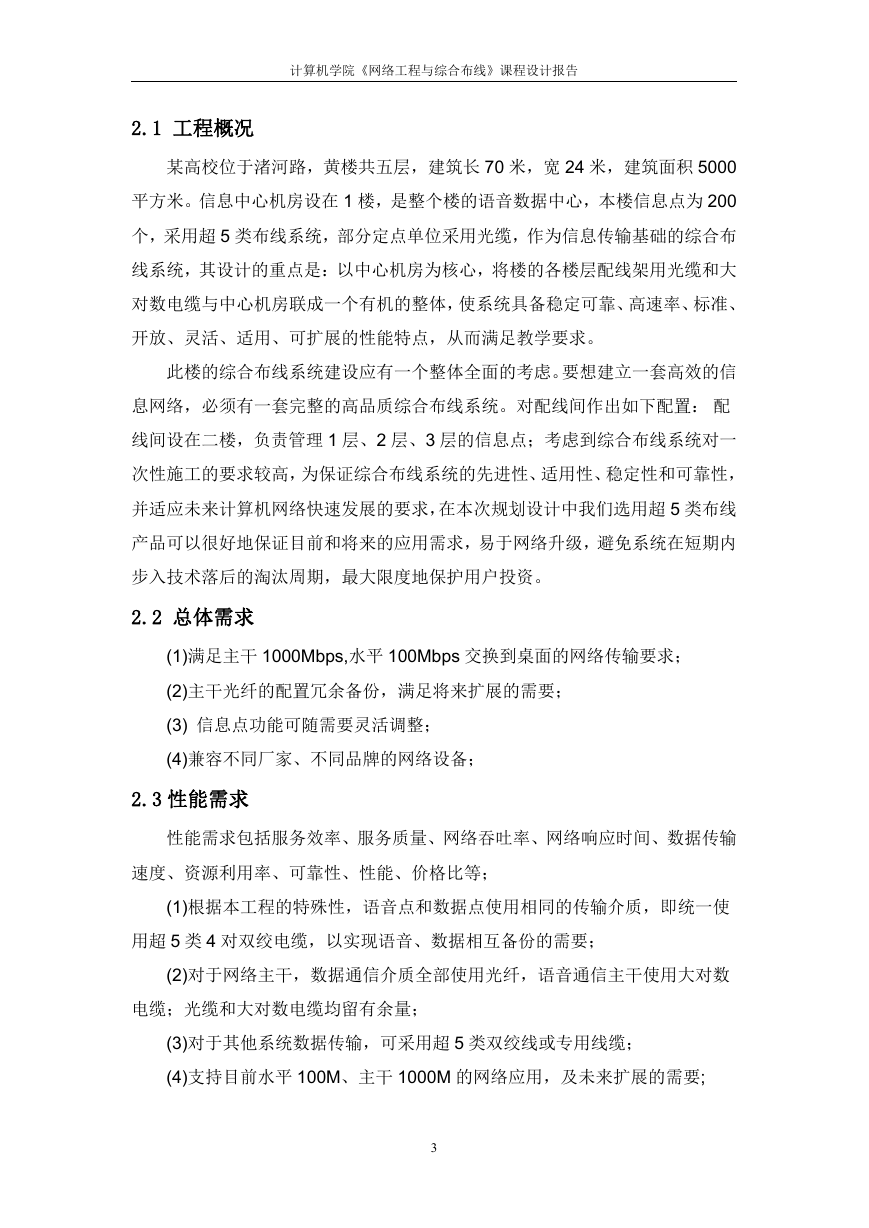

    计算机学院《网络工程与综合布线》课程设计报告 2.1 工程概况 某高校位于渚河路，黄楼共五层，建筑长 70 米，宽 24 米，建筑面积 5000 平方米。信息中心机房设在 1 楼，是整个楼的语音数据中心，本楼信息点为 200 个，采用超 5 类布线系统，部分定点单位采用光缆，作为信息传输基础的综合布 线系统，其设计的重点是：以中心机房为核心，将楼的各楼层配线架用光缆和大 对数电缆与中心机房联成一个有机的整体，使系统具备稳定可靠、高速率、标准、 开放、灵活、适用、可扩展的性能特点，从而满足教学要求。 此楼的综合布线系统建设应有一个整体全面的考虑。要想建立一套高效的信 息网络，必须有一套完整的高品质综合布线系统。对配线间作出如下配置： 配 线间设在二楼，负责管理 1 层、2 层、3 层的信息点；考虑到综合布线系统对一 次性施工的要求较高，为保证综合布线系统的先进性、适用性、稳定性和可靠性， 并适应未来计算机网络快速发展的要求，在本次规划设计中我们选用超 5 类布线 产品可以很好地保证目前和将来的应用需求，易于网络升级，避免系统在短期内 步入技术落后的淘汰周期，最大限度地保护用户投资。 2.2 总体需求 (1)满足主干 1000Mbps,水平 100Mbps 交换到桌面的网络传输要求； (2)主干光纤的配置冗余备份，满足将来扩展的需要； (3) 信息点功能可随需要灵活调整； (4)兼容不同厂家、不同品牌的网络设备； 2.3 性能需求 性能需求包括服务效率、服务质量、网络吞吐率、网络响应时间、数据传输 速度、资源利用率、可靠性、性能、价格比等； (1)根据本工程的特殊性，语音点和数据点使用相同的传输介质，即统一使 用超 5 类 4 对双绞电缆，以实现语音、数据相互备份的需要； (2)对于网络主干，数据通信介质全部使用光纤，语音通信主干使用大对数 电缆；光缆和大对数电缆均留有余量； (3)对于其他系统数据传输，可采用超 5 类双绞线或专用线缆； (4)支持目前水平 100M、主干 1000M 的网络应用，及未来扩展的需要; 3
    计算机学院《网络工程与综合布线》课程设计报告 2.4 功能的需求 (1)计算机网络； (2)具备实现视频传输的条件； (3)其他符合布线标准的信号、数据传输； (4)具备实现 BAS、CAS、OAS、SCS 等系统网络集成的条件； 3 设计目标及依据 3.1 设计目标 考虑到综合布线系统对一次性施工的要求较高，为保证综合布线系统的先进 性、适用性、稳定性和可靠性，并适应未来计算机网络快速发展的要求，在本次 规划设计中我们选用了高品质的 AVAYA 布线产品。 综合目前各布线厂家的解决方案和发展趋势，我们推荐使用的美国 AVAYA 超 5 类布线产品可以很好地保证目前和将来的应用需求，易于网络升级，避免系 统在短期内步入技术落后的淘汰周期，最大限度地保护用户投资。 选择先进、高品质的综合布线产品，以高的性能指标、好的工艺性能确保综 合布线系统能够满足智能化系统应用的要求，使用光纤作为系统主干，冗余配置， 提高系统宽带并防止电磁干扰，适应未来发展。 主干光缆可支持 1Gbps 以上的网络数据传输速率，水平超 5 类电缆可支持 100Mbps 以上的网络数据传输速率。星型的拓扑结构，支持各种形式的网络应 用。为提供全方位的应用平台，支持办公网络设备、各种采编设备及保安设备等 的系统集成，以机柜型配线系统为核心，努力提高系统的可靠性和安全性。 综合考虑各智能系统对综合布线系统的要求，为各弱电系统集成提供传输通 道。 具有开放式的结构，能与众多厂家的产品兼容，具有模块化、可扩展、面 向用户的特点。能完全满足现在以及今后在语音、数据及影像通信方面的需求， 能将语音、数据与影像等方面的通信融于一体，可应用于各种局域网络(LAN)； 能适应将来网络结构的更改或设备的扩充。 3.2 设计原则 以“满足客户的需求”为第一前提，适当超前，统一规划； (1)先进性：选择的产品要技术领先期长、产品丰富，价格适中；具有大容 4
    计算机学院《网络工程与综合布线》课程设计报告 量、高速率，能适应多媒体应用需求，及将来发展的应用。 (2)可扩展性：布线系统不但要能满足现阶段的业务需求，还要满足将来业 务增长和新技术发展的要求。 (3)便于升级：计算机网络技术以惊人的速度向前发展，因此系统的设计要 便于升级。 (4)高可靠性：综合布线系统是网络应用所依赖的基础，因此选择的系统产 品要具备较好的可靠性和抗干扰性； (5)标准化：通讯协议和接口符合国际标准，并应是今后的发展主流； (6) 开放性：能容纳不同厂家的设备和不同的网络平台； (7) 安全性：具有保证信息不被窃、不丢失的机制； (8) 实用性：系统拓扑结构必须要满足各种应用要求； (9) 设计、施工、运营与服务：强调以人为本的设计思想，为用户提供安全、 舒适、方便、快捷、高效、工作环境。 (10) 由于布线系统有很长的使用期，反复布线只会造成投资上的浪费和时 间上的消耗，因此在设计时应尽量做到统一规划，注重实用，适当超前，一次达 到较为先进的水平。 3.3 设计依据 北美商用建筑电信布线标准 国际建筑通用布线标准 光纤分布数据接口(FDDI)标准 －IEEE 802.3 10BASE-T －ANSI / TIA / EIA 568A －ISO/IEC IS 11801 －ANSI FDDI 110Mbps 北美光纤数据接口高速局域网标准 －ATM 155Mbps/622.5Mbps 异步传输模式标准  －TSB36/40 －TIA / EIA 568A －TIA / EIA 568-B －TIA / EIA 569 －ISO\IEC 11801 －GB/T50311-2000 商务建筑物电信布线路由标准 商务建筑物电信布线标准 商务建筑物综合布线标准 工业标准及国际商务建筑布线标准 国际综合布线标准 建筑和建筑群综合布线系统工程设计规范 5

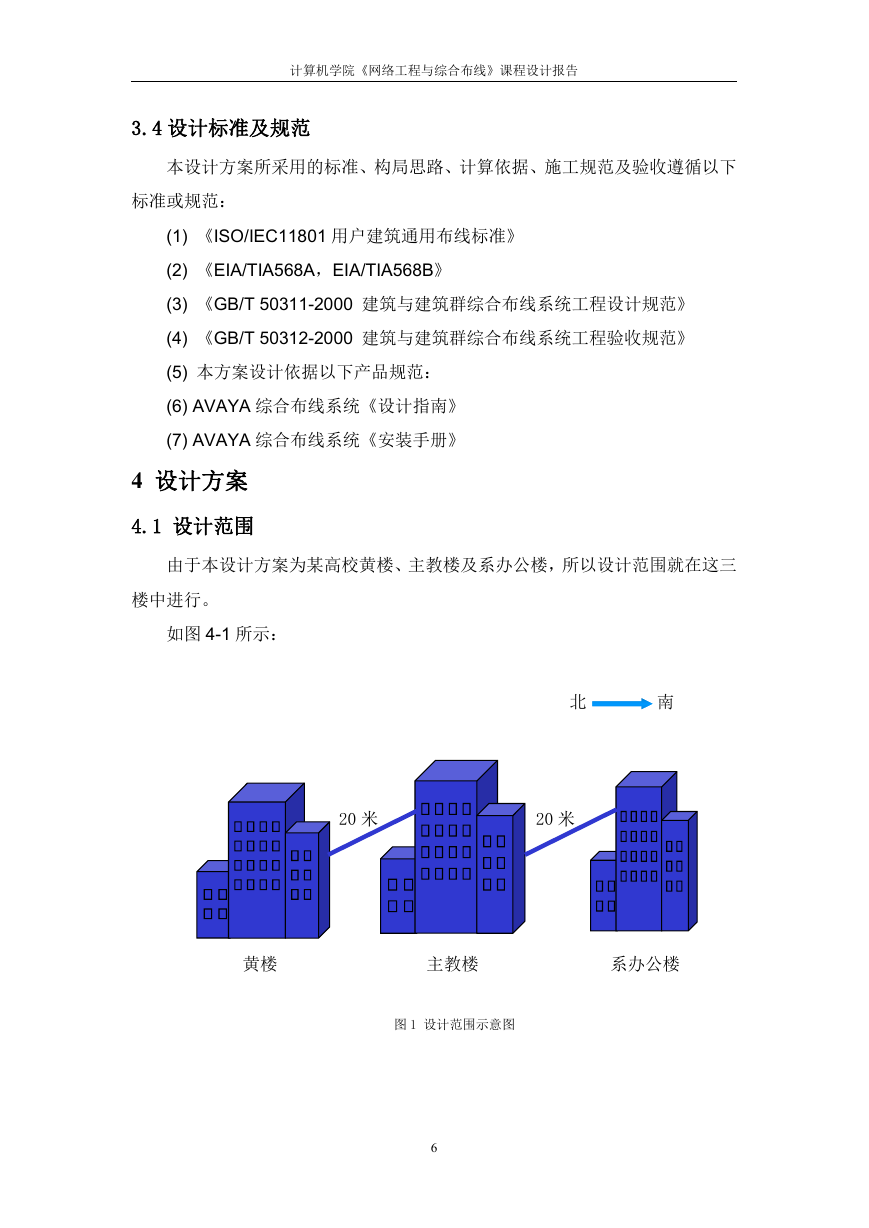

    计算机学院《网络工程与综合布线》课程设计报告 3.4 设计标准及规范 本设计方案所采用的标准、构局思路、计算依据、施工规范及验收遵循以下 标准或规范： (1) 《ISO/IEC11801 用户建筑通用布线标准》 (2) 《EIA/TIA568A，EIA/TIA568B》 (3) 《GB/T 50311-2000 建筑与建筑群综合布线系统工程设计规范》 (4) 《GB/T 50312-2000 建筑与建筑群综合布线系统工程验收规范》 (5) 本方案设计依据以下产品规范： (6) AVAYA 综合布线系统《设计指南》 (7) AVAYA 综合布线系统《安装手册》 4 设计方案 4.1 设计范围 由于本设计方案为某高校黄楼、主教楼及系办公楼，所以设计范围就在这三 楼中进行。 如图 4-1 所示： 北 南 20 米 20 米 黄楼 主教楼 系办公楼 图 1 设计范围示意图 6
