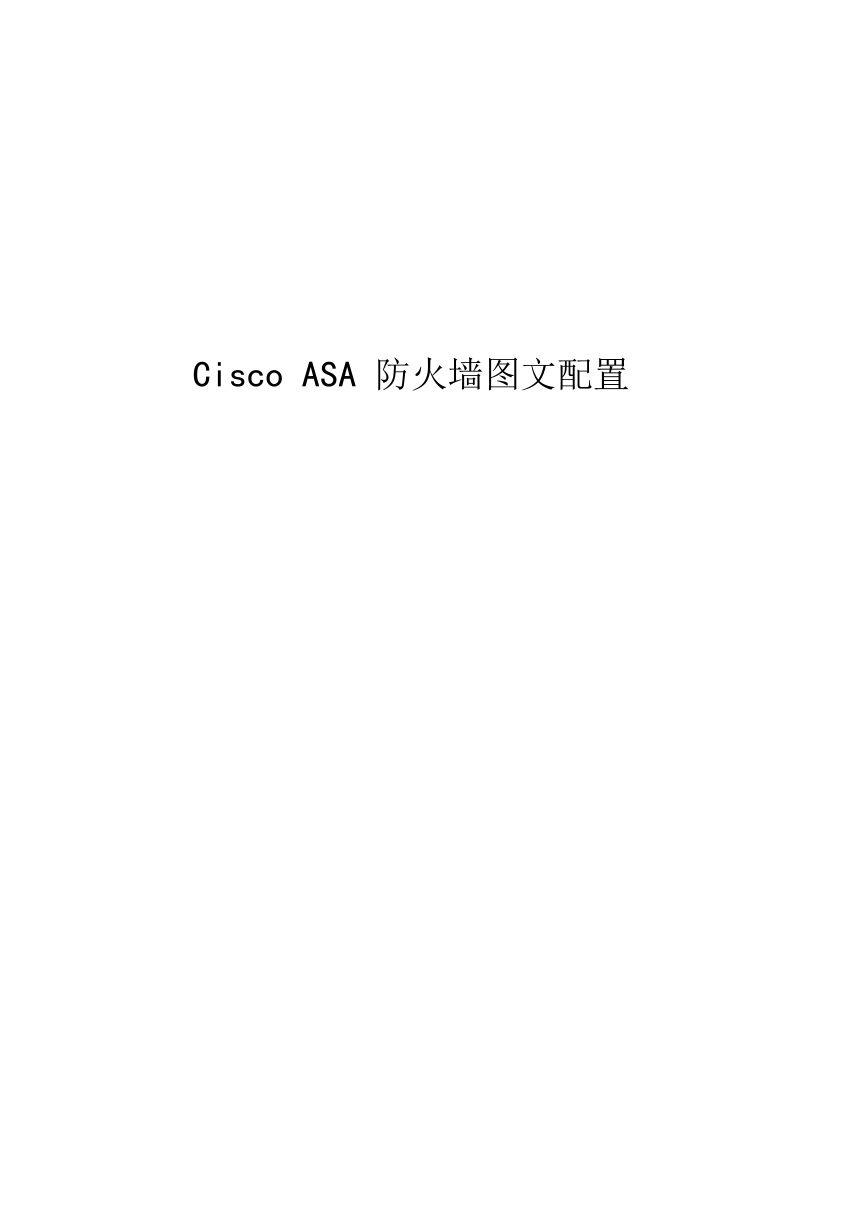

Cisco ASA 防火墙图文配置

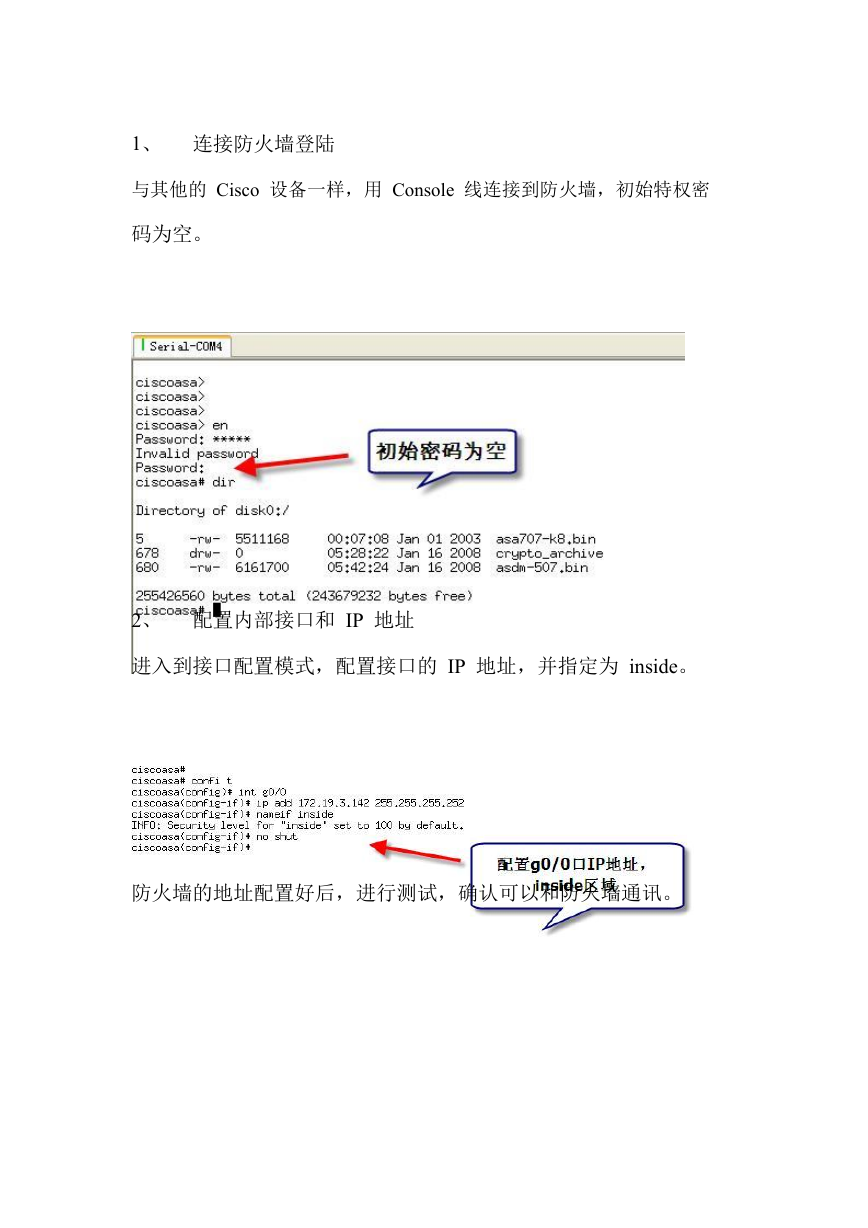

1、连接防火墙登陆与其他的 Cisco 设备一样，用 Console 线连接到防火墙，初始特权密码为空。 2、配置内部接口和 IP 地址进入到接口配置模式，配置接口的 IP 地址，并指定为 inside。防火墙的地址配置好后，进行测试，确认可以和防火墙通讯。

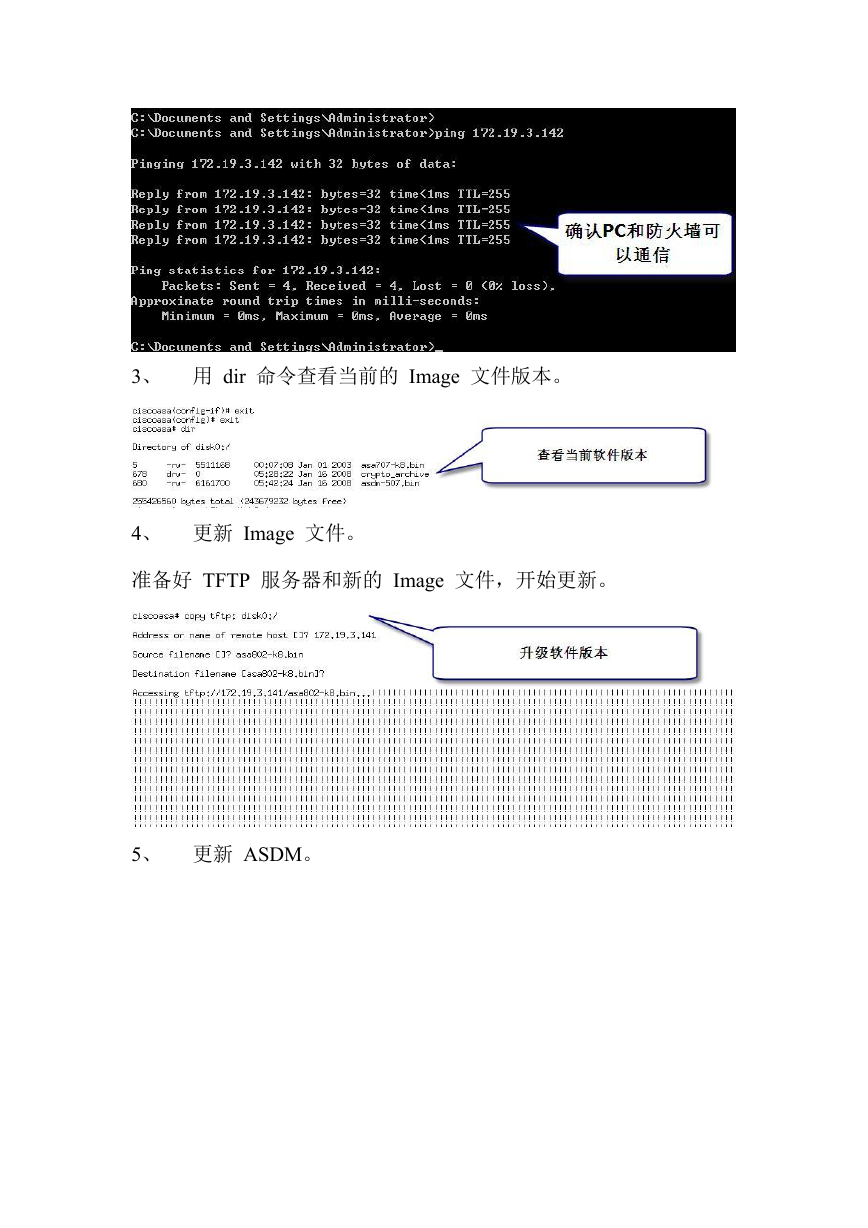

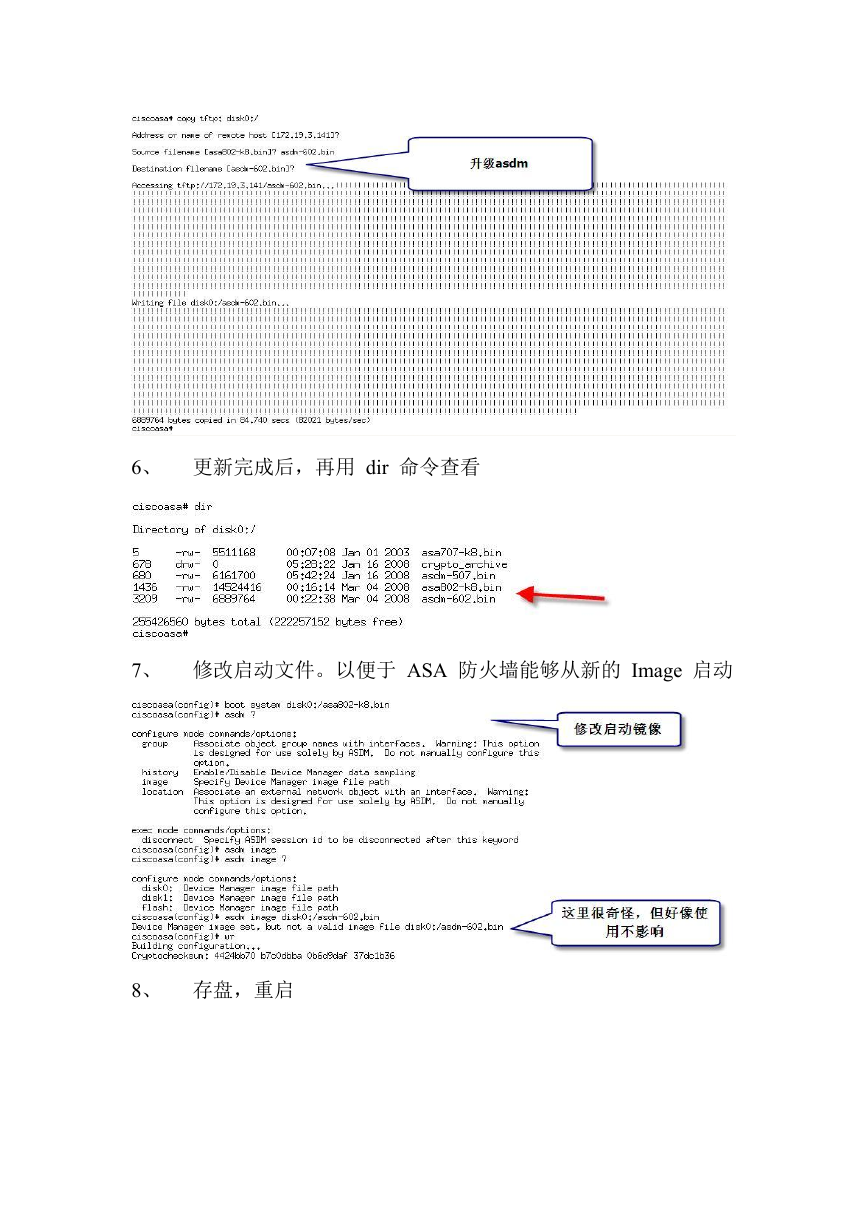

3、用 dir 命令查看当前的 Image 文件版本。 4、更新 Image 文件。准备好 TFTP 服务器和新的 Image 文件，开始更新。 5、更新 ASDM。

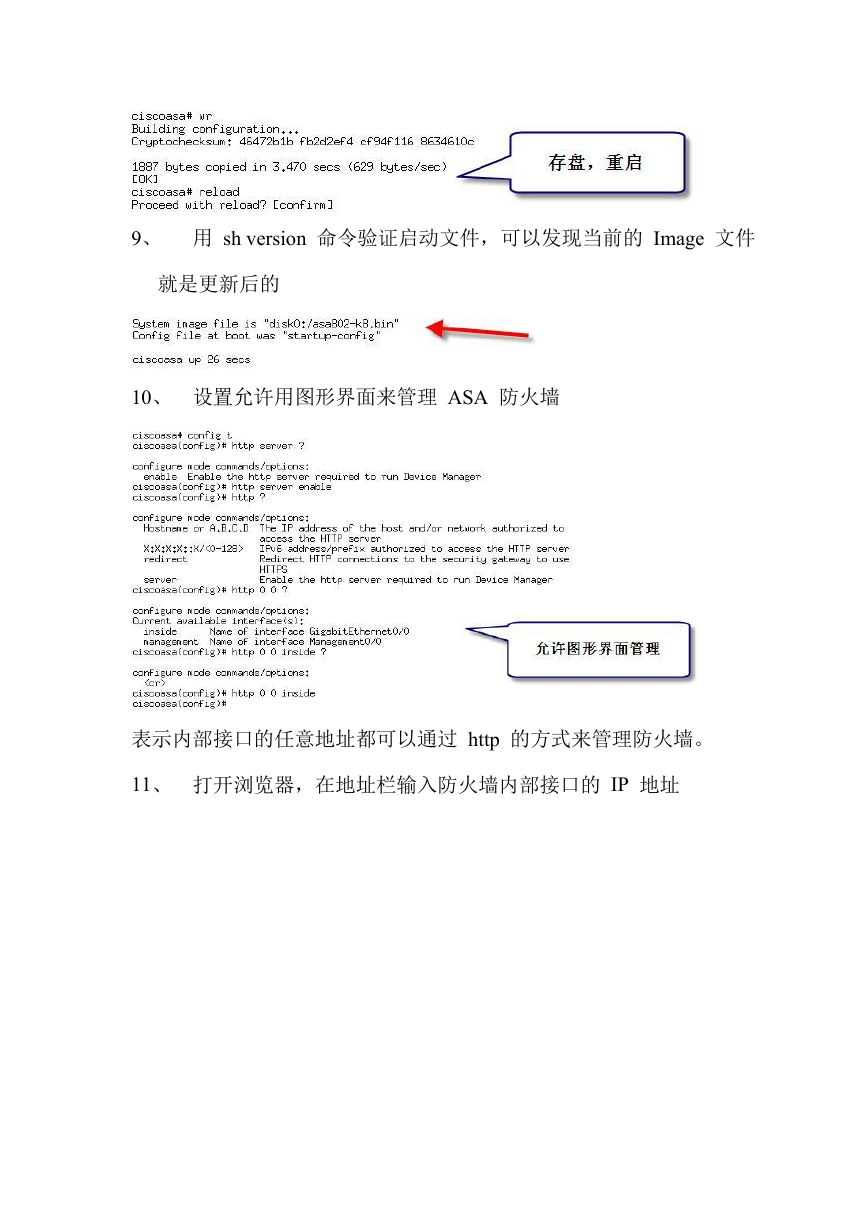

6、更新完成后，再用 dir 命令查看 7、修改启动文件。以便于 ASA 防火墙能够从新的 Image 启动 8、存盘，重启

9、用 sh version 命令验证启动文件，可以发现当前的 Image 文件就是更新后的 10、设置允许用图形界面来管理 ASA 防火墙表示内部接口的任意地址都可以通过 http 的方式来管理防火墙。 11、打开浏览器，在地址栏输入防火墙内部接口的 IP 地址

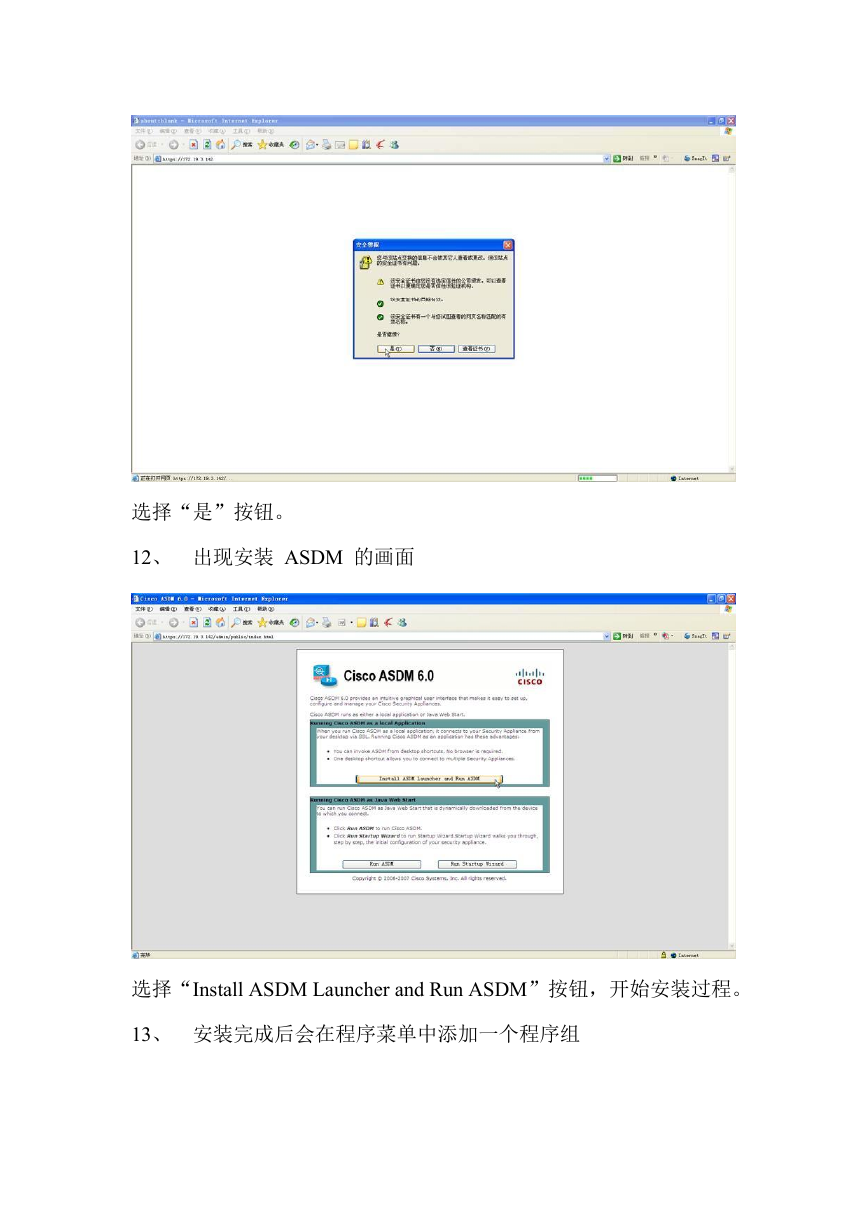

选择“是”按钮。 12、出现安装 ASDM 的画面选择“Install ASDM Launcher and Run ASDM”按钮，开始安装过程。 13、安装完成后会在程序菜单中添加一个程序组

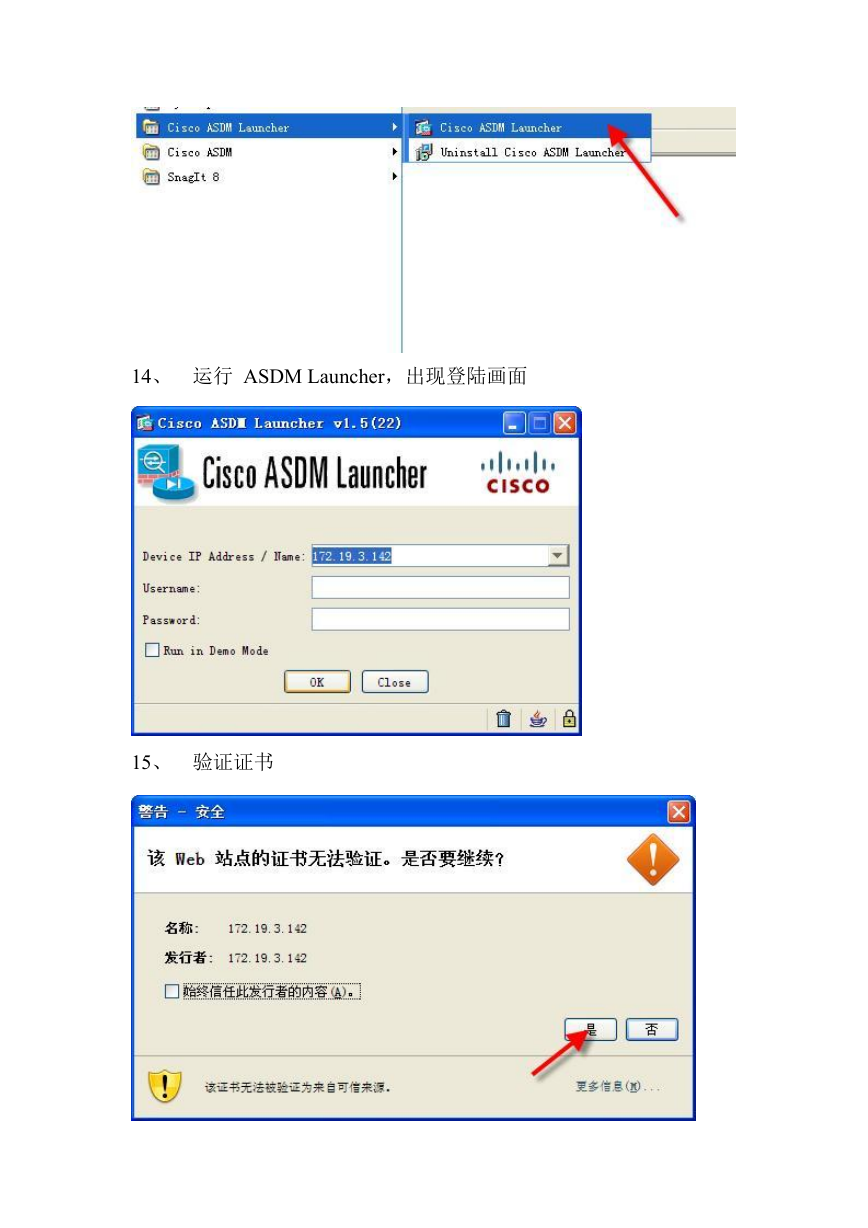

14、运行 ASDM Launcher，出现登陆画面 15、验证证书

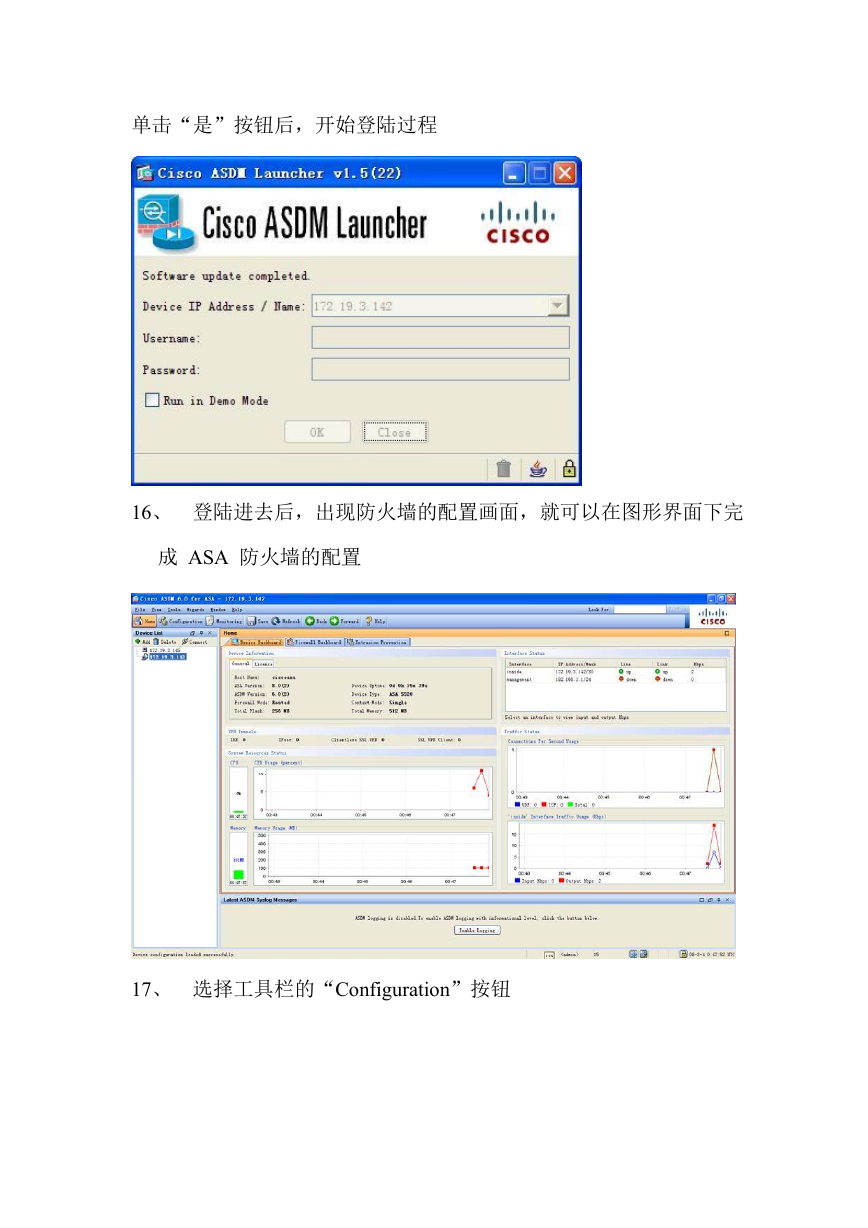

单击“是”按钮后，开始登陆过程 16、登陆进去后，出现防火墙的配置画面，就可以在图形界面下完成 ASA 防火墙的配置 17、选择工具栏的“Configuration”按钮
