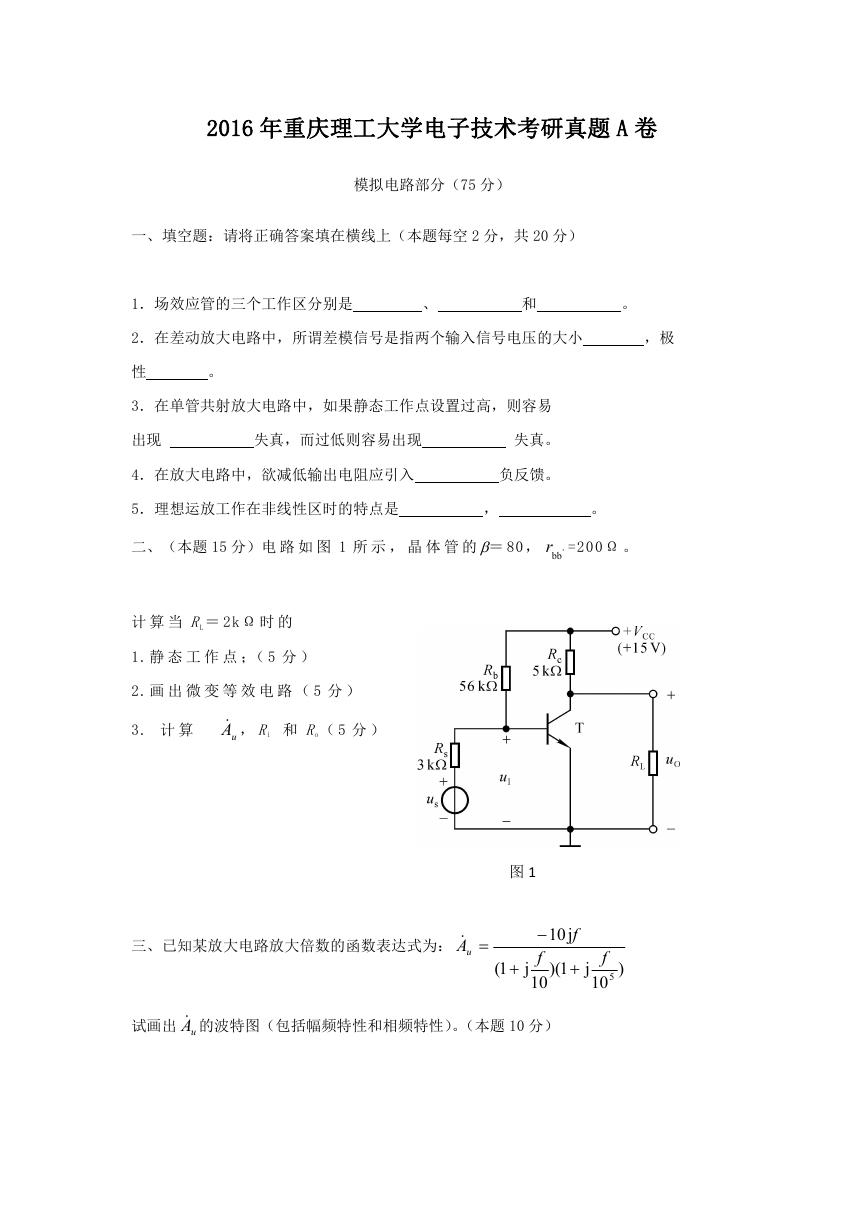

2016 年重庆理工大学电子技术考研真题 A 卷模拟电路部分（75 分）一、填空题：请将正确答案填在横线上（本题每空 2 分，共 20 分） 1．场效应管的三个工作区分别是、和。 2．在差动放大电路中，所谓差模信号是指两个输入信号电压的大小，极性。 3．在单管共射放大电路中，如果静态工作点设置过高，则容易出现失真，而过低则容易出现失真。 4．在放大电路中，欲减低输出电阻应引入负反馈。 5．理想运放工作在非线性区时的特点是，。二、（本题 15 分）电路如图 1 所示，晶体管的 ＝ 80 ， 'bbr =20 0 Ω 。计算当 RL ＝ 2k Ω 时的 1. 静态工作点；（ 5 分） 2. 画出微变等效电路（ 5 分） 3. 计算 uA ， Ri 和 Ro（ 5 分）三、已知某放大电路放大倍数的函数表达式为：图 1  Au j10 f j1)(   f 10 f 10 ) 5 j1(  试画出 uA 的波特图（包括幅频特性和相频特性）。（本题 10 分）

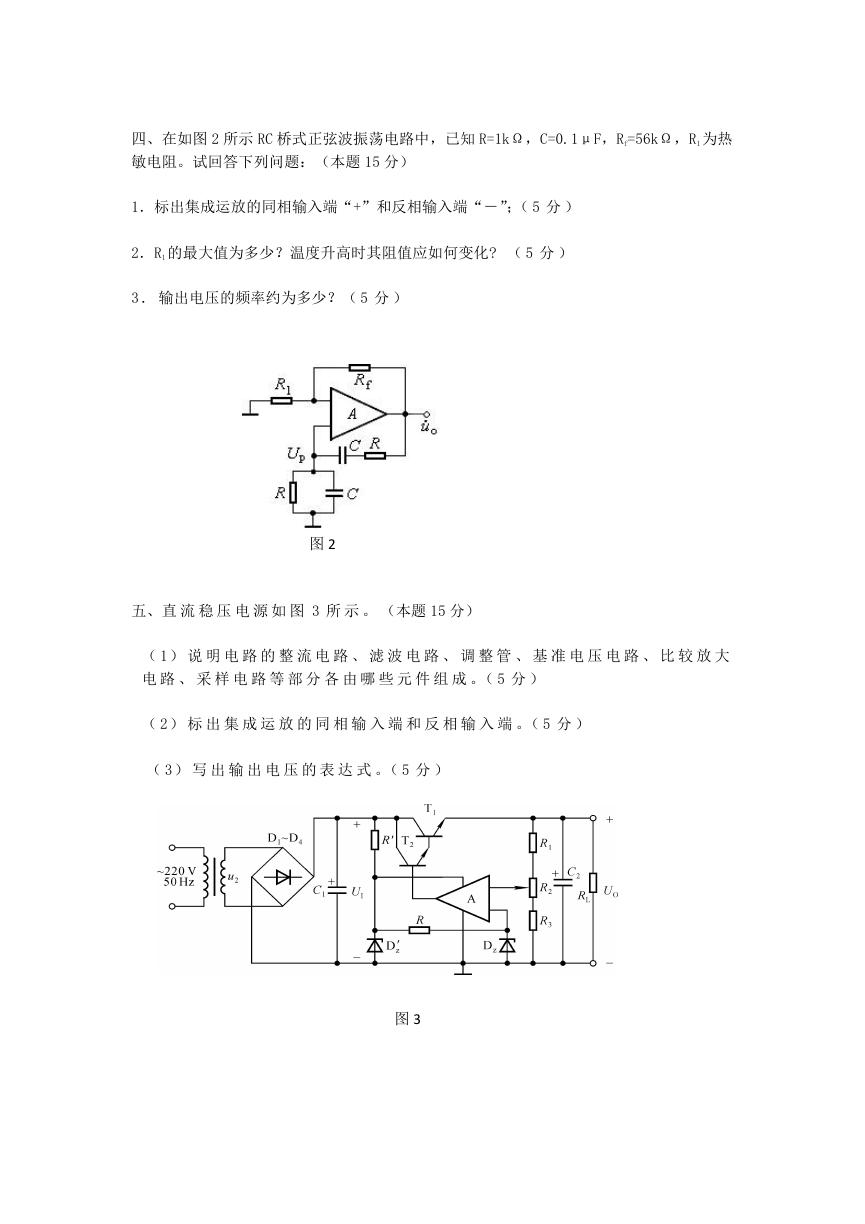

四、在如图 2 所示 RC 桥式正弦波振荡电路中，已知 R=1kΩ，C=0.1μF，Rf=56kΩ，R1 为热敏电阻。试回答下列问题：（本题 15 分） 1．标出集成运放的同相输入端“+”和反相输入端“－”；（ 5 分） 2．R1 的最大值为多少？温度升高时其阻值应如何变化? （ 5 分） 3．输出电压的频率约为多少？（ 5 分）图 2 五、直流稳压电源如图 3 所示。（本题 15 分）（ 1）说明电路的整流电路、滤波电路、调整管、基准电压电路、比较放大电路、采样电路等部分各由哪些元件组成。（ 5 分）（ 2）标出集成运放的同相输入端和反相输入端。（ 5 分）（ 3）写出输出电压的表达式。（ 5 分）图 3

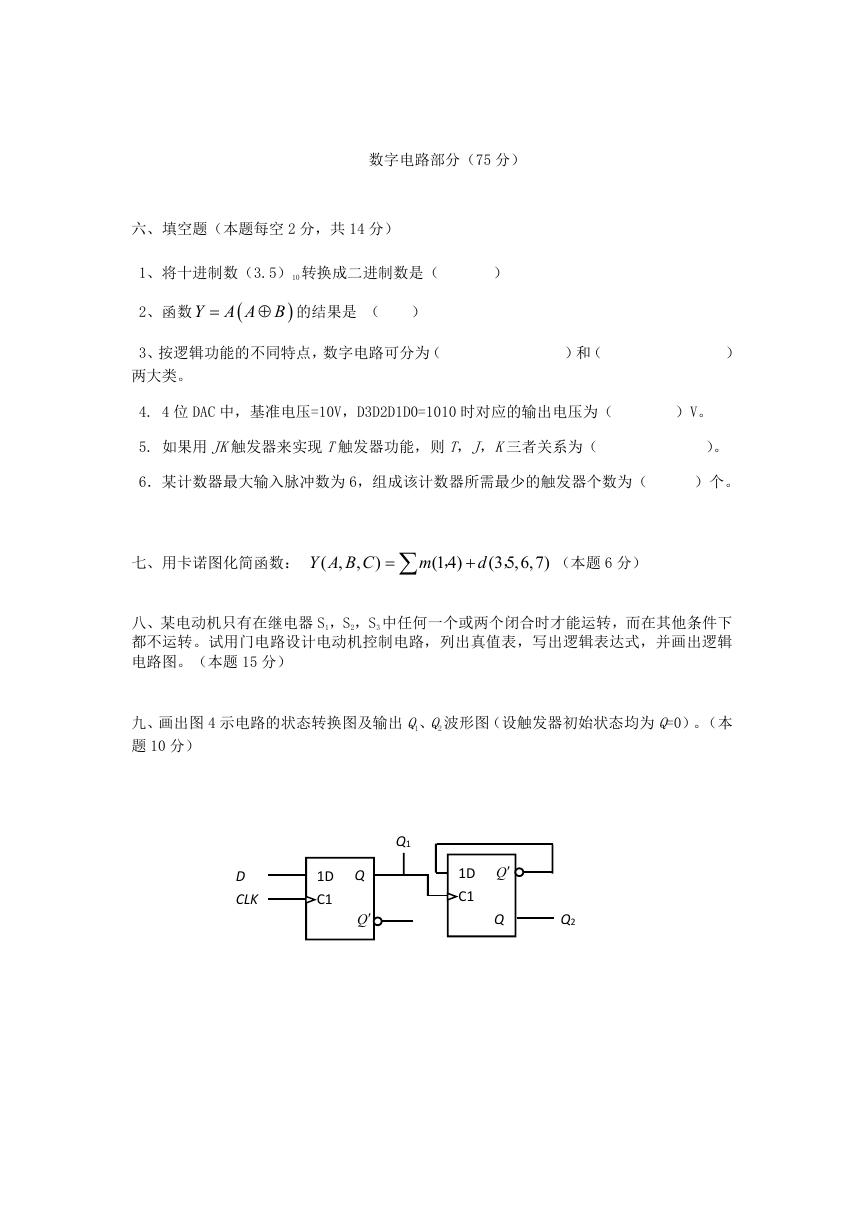

数字电路部分（75 分）六、填空题（本题每空 2 分，共 14 分） 1、将十进制数（3.5）10 转换成二进制数是（） 2、函数 Y A A B  的结果是（    ） 3、按逻辑功能的不同特点，数字电路可分为（）和（）两大类。 4. 4 位 DAC 中，基准电压=10V，D3D2D1D0=1010 时对应的输出电压为（）V。 5. 如果用 JK触发器来实现 T触发器功能，则 T，J，K三者关系为（）。 6．某计数器最大输入脉冲数为 6，组成该计数器所需最少的触发器个数为（）个。七、用卡诺图化简函数： ( Y A B C , , )   ， (1 4) m  d (3 5,6,7) ，（本题 6 分）八、某电动机只有在继电器 S1，S2，S3 中任何一个或两个闭合时才能运转，而在其他条件下都不运转。试用门电路设计电动机控制电路，列出真值表，写出逻辑表达式，并画出逻辑电路图。（本题 15 分）九、画出图 4 示电路的状态转换图及输出 Q1、Q2 波形图（设触发器初始状态均为 Q=0）。（本题 10 分） Q1 D CLK 1D C1 Q Q 1D C1 Q Q Q2

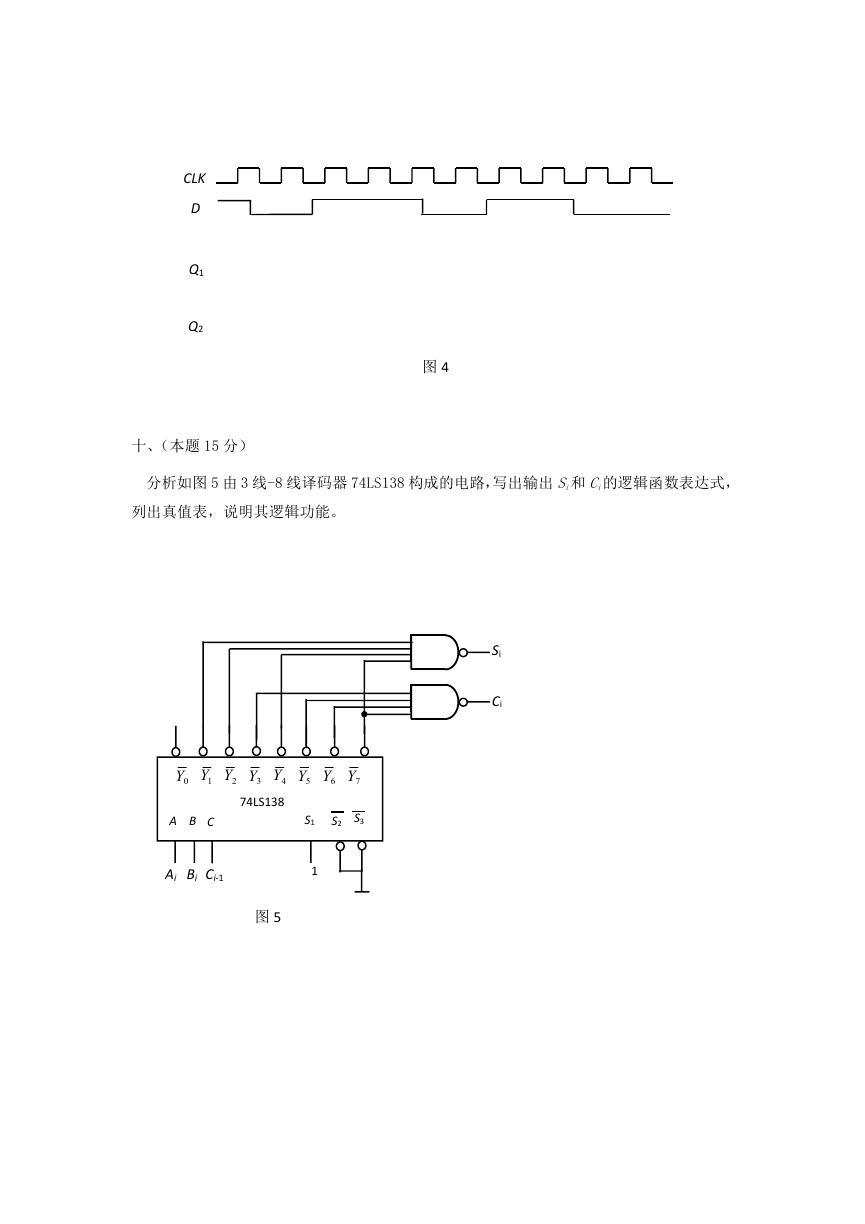

CLK D Q1 Q2 图 4 十、（本题 15 分）分析如图 5 由 3 线-8 线译码器 74LS138 构成的电路，写出输出 Si和 Ci的逻辑函数表达式，列出真值表，说明其逻辑功能。 Si Ci 0Y 1Y 2Y 4Y 3Y 74LS138 A B C 5Y 6Y 7Y S1 S2 S3 Ai Bi Ci-1 1 图 5

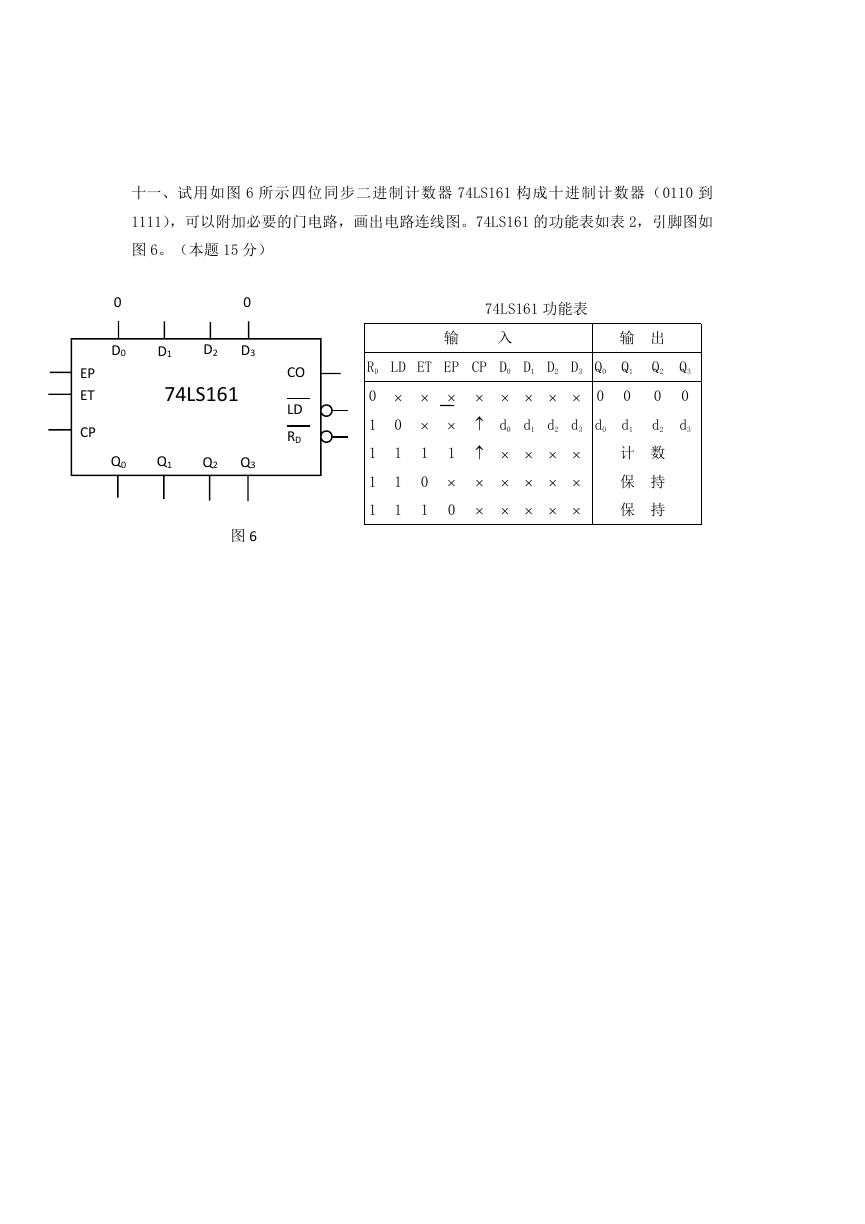

十一、试用如图 6 所示四位同步二进制计数器 74LS161 构成十进制计数器（0110 到 1111），可以附加必要的门电路，画出电路连线图。74LS161 的功能表如表 2，引脚图如图 6。（本题 15 分） 0 D0 0 D1 D2 D3 74LS161 Q0 Q1 Q2 Q3 EP ET CP CO LD RD 图 6 74LS161 功能表输入输出 RD LD ET EP CP D0 D1 D2 D3 Q0 Q1 Q2 0 d2 Q3 0 d3 0 1 1 1 1  0 1 1 1   1 0 1   1  0      0 0  d0 d1 d2 d3 d0 d1                计数保持保持
