八、（本题共15分）

九、（本题共计10分）

十、（本题共计13分）

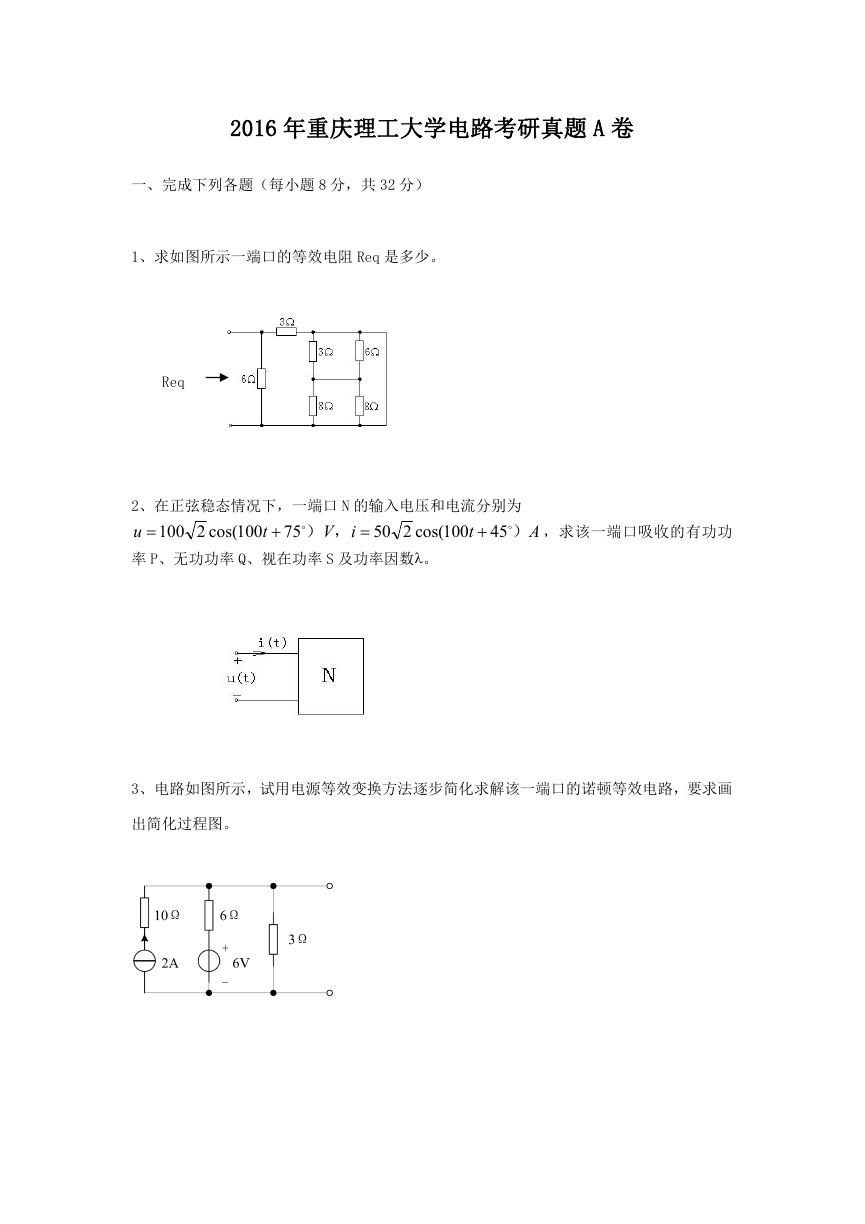

2016 年重庆理工大学电路考研真题 A 卷一、完成下列各题（每小题 8 分，共 32 分） 1、求如图所示一端口的等效电阻 Req 是多少。 Req 2、在正弦稳态情况下，一端口 N 的输入电压和电流分别为 cos( u 率 P、无功功率 Q、视在功率 S 及功率因数。 iV  ，） 100 t cos( 100 t 100 50  75 2   2  45  ） A ，求该一端口吸收的有功功 3、电路如图所示，试用电源等效变换方法逐步简化求解该一端口的诺顿等效电路，要求画出简化过程图。

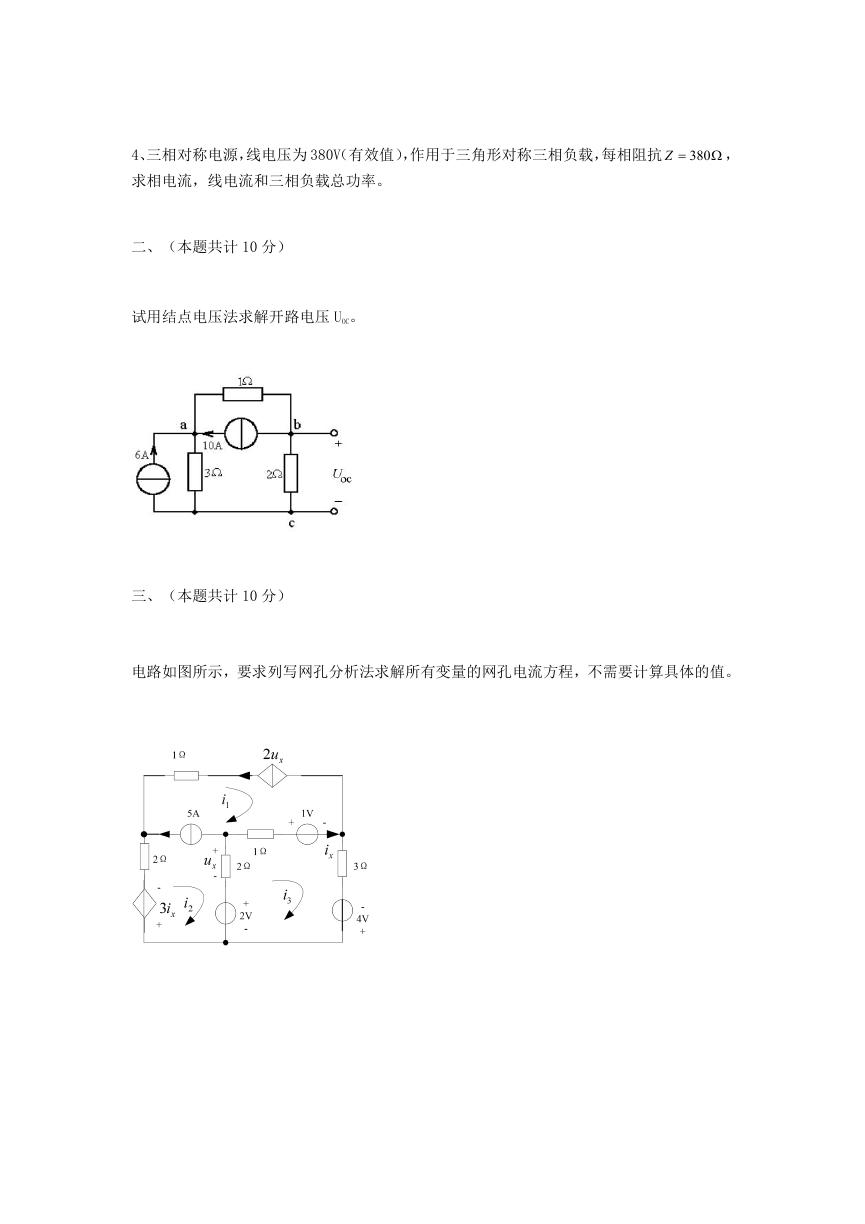

4、三相对称电源，线电压为 380V（有效值），作用于三角形对称三相负载，每相阻抗 Z  380  ，求相电流，线电流和三相负载总功率。二、（本题共计 10 分）试用结点电压法求解开路电压 UOC。三、（本题共计 10 分）电路如图所示，要求列写网孔分析法求解所有变量的网孔电流方程，不需要计算具体的值。

四、（本题共计 10 分）图示电路中，ωL1 =7.5Ω，R1 =3Ω，R2 =5Ω，ωL2 =12.5Ω，ωM =6Ω，f =50Hz,当电路发生谐振时，C 等于多少？五、（本题共 15 分）电路如图所示，试完成以下问题：（ 1 ）用叠加原理求电路中的电流 xi ；（ 10 分）（2）求 V8 电压源提供的功率。（5 分）六、（本题共 15 分）电路如图所示， 0t 时开关闭合，1）求 Li )0(  ，（3 分）； 2）求时间常数，（3 分）；3） (Li ) ，（3 分）； 4）求 )(t iL 及 )(tu ， 0t 求。（6 分）

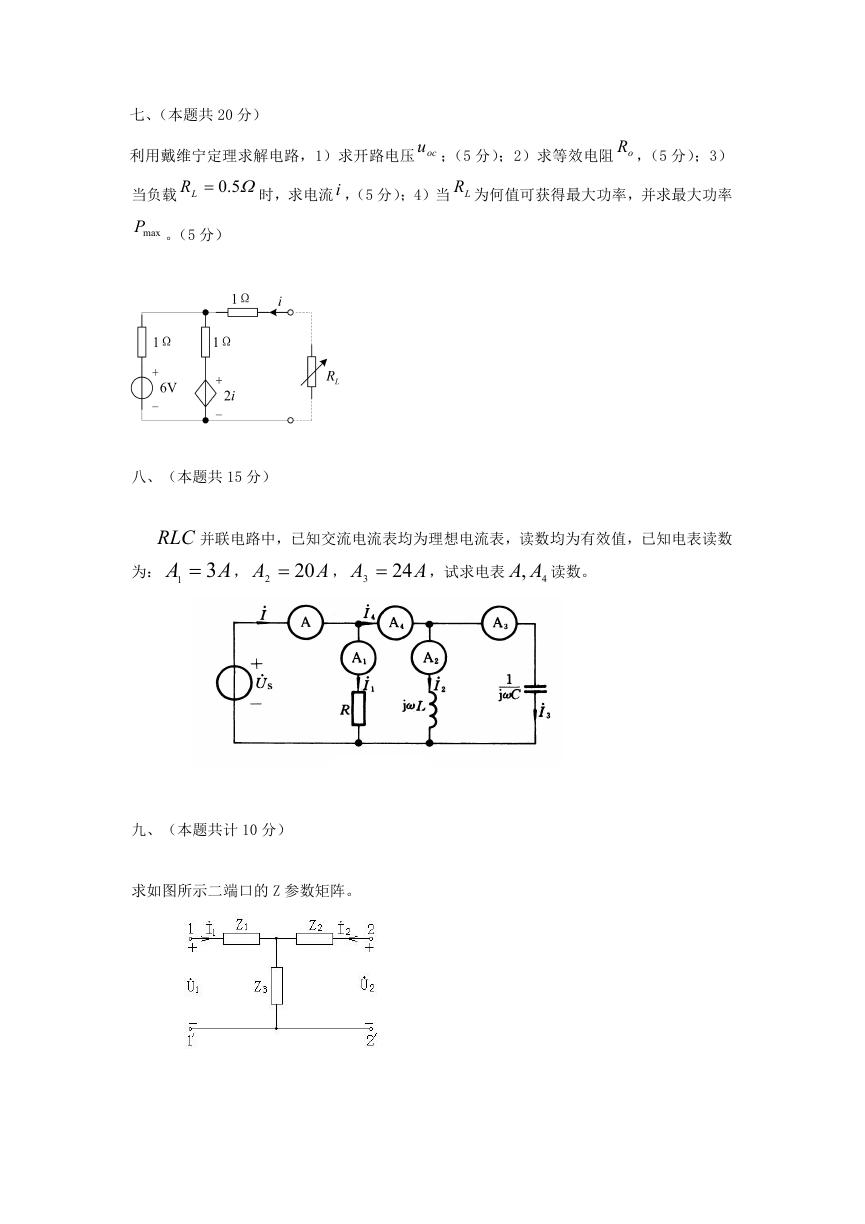

七、（本题共 20 分）利用戴维宁定理求解电路，1）求开路电压 ocu ；（5 分）；2）求等效电阻 oR ，（5 分）；3）时，求电流i ，（5 分）；4）当 LR 为何值可获得最大功率，并求最大功率 5.0LR 当负载 maxP 。（5 分）八、（本题共 15 分） RLC 并联电路中，已知交流电流表均为理想电流表，读数均为有效值，已知电表读数 A 1  , AA 读数。，试求电表 A 2  A 3  20 A 24 A ，为： 3 A ， 4 9 图 14 九、（本题共计 10 分）求如图所示二端口的 Z 参数矩阵。

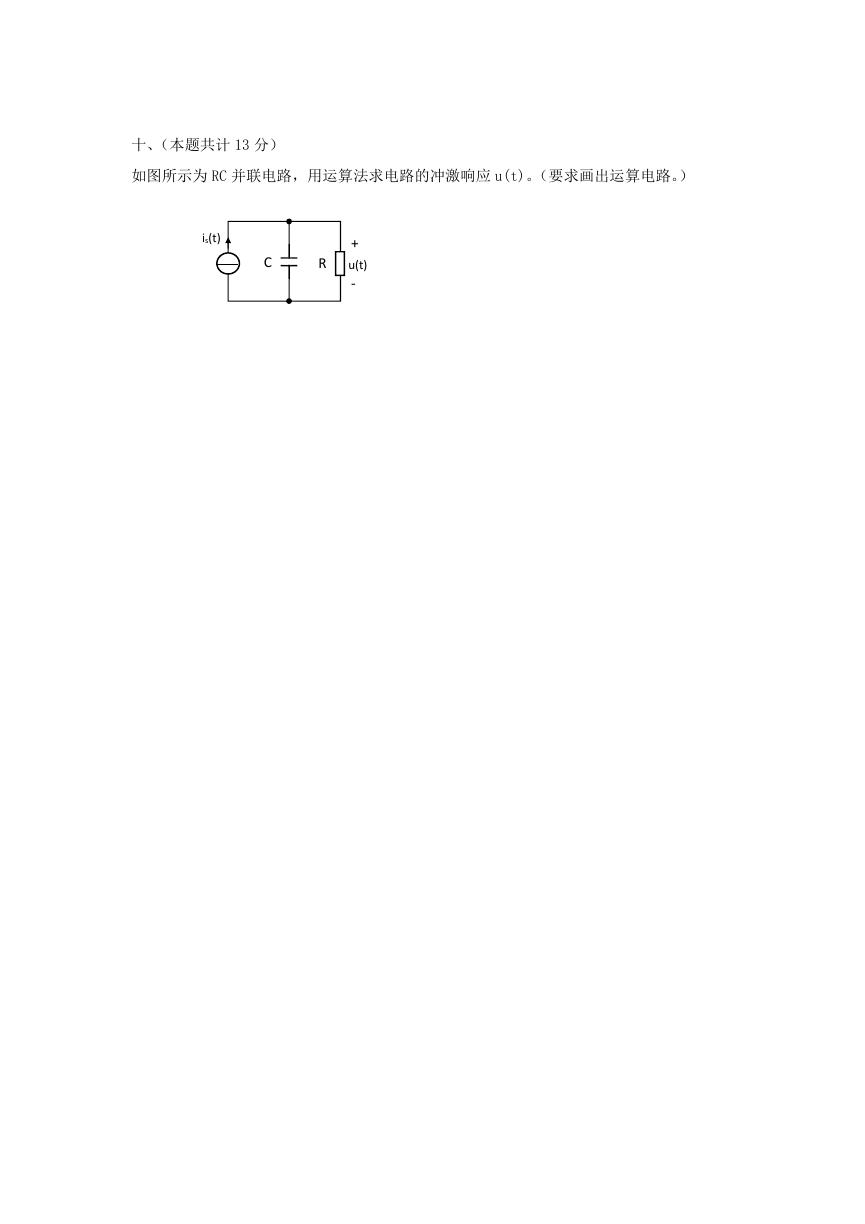

十、（本题共计 13 分）如图所示为 RC 并联电路，用运算法求电路的冲激响应 u(t)。（要求画出运算电路。） is(t) C R + u(t) -
