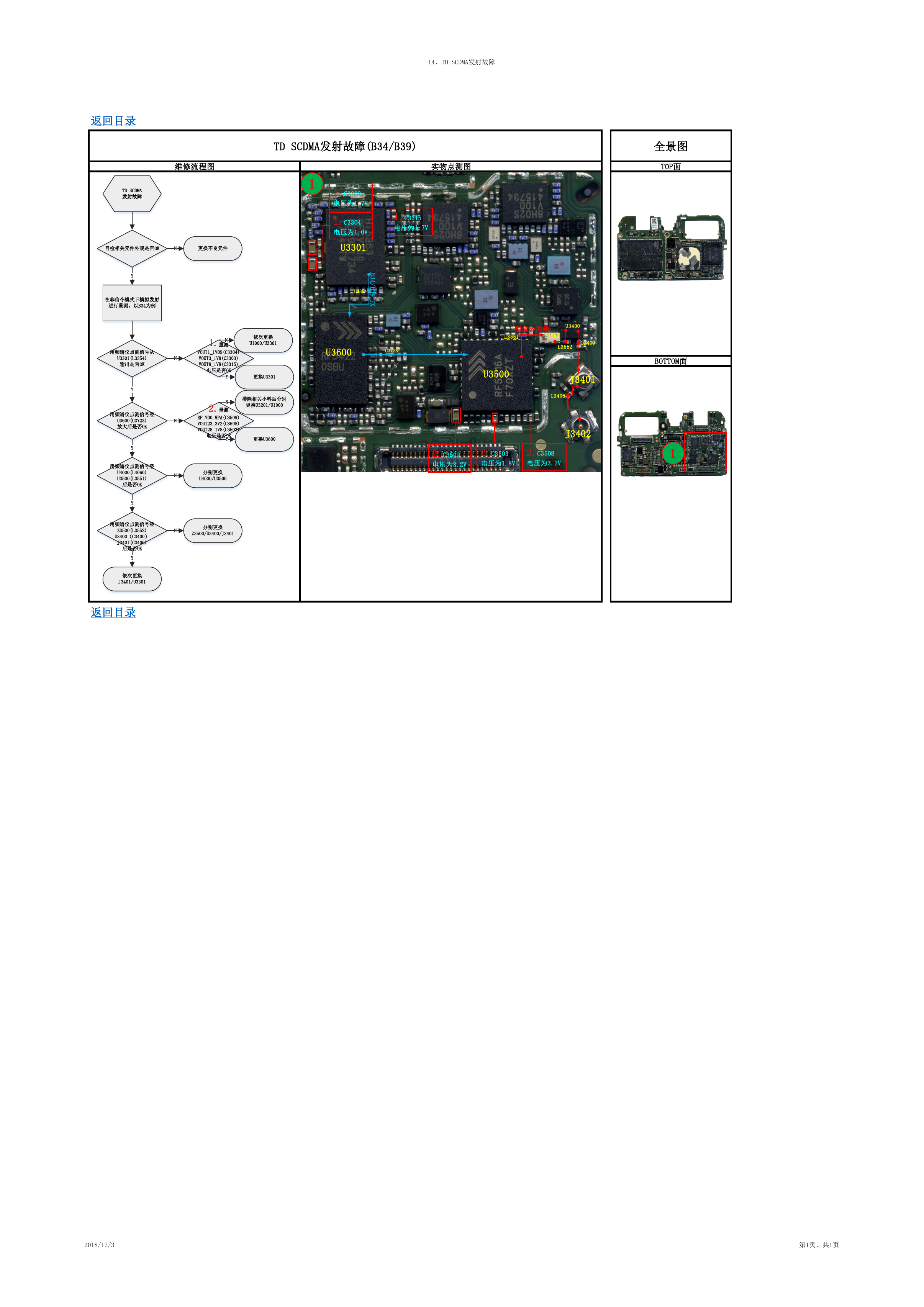

14、TD SCDMA发射故障 TD SCDMA发射故障(B34/B39) 维修流程图 实物点测图 全景图 TOP面 1.C3315 电压为1.7V 1 1.C3303 电压为1.7V 1.C3304 电压为1.0V U3301 L3354 B 3 4 / B 3 9 T X U3600 C3723 射频公共线 L3551 Z3500 U3400 C3400 L3552 U3500 J3401 C3406 J3402 BOTTOM面 2.C3509 电压为3.2V 2.C3503 电压为1.8V 2.C3508 电压为3.2V 1 返回目录 TD SCDMA 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B34为例 用频谱仪点测信号从 U3301(L3354) 输出是否OK Y 用频谱仪点测信号经 U3600(C3723) 放大后是否OK Y 用频谱仪点测信号经 U4000(L4060) U3500(L3551) 后是否OK Y 用频谱仪点测信号经 Z3500(L3552) U3400（C3400） J3401(C3406) 后是否OK Y 依次更换 J3401/U3301 N N N N 返回目录 依次更换 U1000/U3301 N 1.量测 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y 更换U3301 排除相关小料后分别 更换U3201/U1000 更换U3600 N 2.量测 RF_VO0_WPA(C3509) VOUT23_3V2(C3508) VOUT28_1V8(C3503) 电压是否OK Y 分别更换 U4000/U3500 分别更换 Z3500/U3400/J3401 2018/12/3 第1页，共1页
