SONY索尼数码摄像机-NEX-VG20E(Handycam手册)说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：3.77M 资料格式：pdf 举报版权申诉

第1页 / 共100页

第2页 / 共100页

第3页 / 共100页

第4页 / 共100页

第5页 / 共100页

第6页 / 共100页

第7页 / 共100页

第8页 / 共100页

使用“Handycam”手册

快速搜索信息

请先阅读

关于使用的说明

本机特点

搜索图像

准备工作

步骤1：检查附件

所有型号

NEX-VG20EH

步骤2：安装附件

安装镜头

安装防风罩

安装电池盖

步骤3：对电池组充电

步骤4：安装镜头

取下镜头

步骤5：打开电源，设定日期和时间

更改语言设定

步骤6：录制前进行设定调节

液晶屏面板

更改液晶屏上的显示

取景器

步骤7：插入存储卡

录制/播放

录制

录制动画

拍摄照片

在本机上播放

播放动画时操作本机

观看照片

在电视机上播放图像

连接列表

使用“BRAVIA”Sync

高级操作

录制动画和照片的有用功能

变焦

手动调节对焦

使用扩大对焦

选择高清晰画质（HD）或标准画质（STD）

选择录制模式

使用跟踪对焦功能

录制更具现场感的声音（5.1声道环绕声录制）

以镜像模式录制

以不同角度录制

手动调节

用MANUAL拨盘手动控制图像设定

调节光圈

调节快门速度

调节曝光

高级手动操作

充分利用本机

删除动画和照片

保护录制的动画和照片（保护）

分割动画

从动画中捕获照片

使用计算机保存动画和照片

选择创建光盘的方法（计算机）

用一键功能创建光盘（Disc Burn）

将动画和照片导入计算机

将图像保存在光盘上

使用外部设备保存图像

选择使用外部设备保存图像的方法

可以播放所创建光盘的设备

将图像保存到外部媒体设备上

保存想要的动画和照片

在本机上播放外部媒体设备中的图像

用Sony DVD刻录机等创建高清晰画质（HD）光盘

用录像机等创建标准清晰画质（STD）光盘

自定义本机

使用菜单

操作菜单

菜单列表

拍摄模式（用于选择拍摄模式的项目）

相机/麦克风（用于自定义拍摄的项目）

画质/尺寸（用于设置画质或尺寸的项目）

编辑/复制（用于编辑的项目）

设置（其它设定项目）

附加信息

故障排除

自检显示/警告指示

动画的录制时间/可拍摄的照片数量

每个电池组的预计录制和播放时间

动画的预计录制时间

可拍摄照片的预计数量

在国外使用本机

保养和预防措施

关于AVCHD格式

关于存储卡

关于“InfoLITHIUM”电池组

关于本机的操作

快速查阅

画面指示

部件和控制装置

索引

点击 “Handycam”手册 NEX-VG20E/VG20EH 目录搜索图像索引  2011 Sony Corporation 4-291-377-61(1) CS

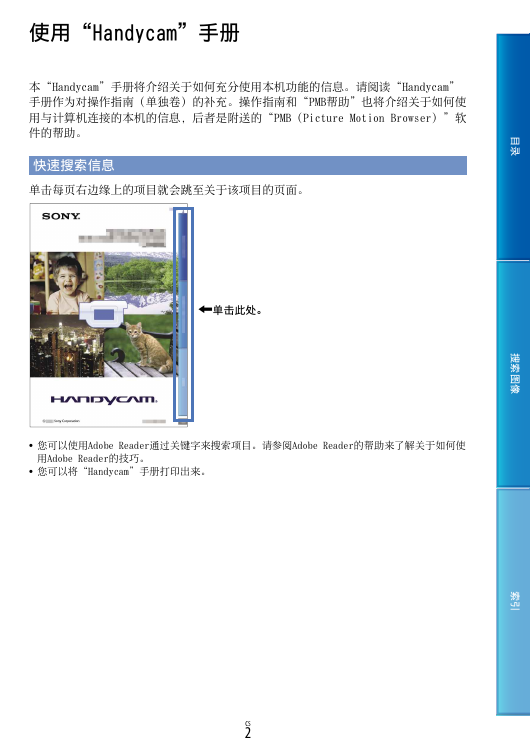

使用“Handycam”手册本“Handycam”手册将介绍关于如何充分使用本机功能的信息。请阅读“Handycam” 手册作为对操作指南（单独卷）的补充。操作指南和“PMB帮助”也将介绍关于如何使用与计算机连接的本机的信息，后者是附送的“PMB（Picture Motion Browser）”软件的帮助。快速搜索信息单击每页右边缘上的项目就会跳至关于该项目的页面。 单击此处。   您可以使用Adobe Reader通过关键字来搜索项目。请参阅Adobe Reader的帮助来了解关于如何使用Adobe Reader的技巧。您可以将“Handycam”手册打印出来。目录搜索图像索引 CS

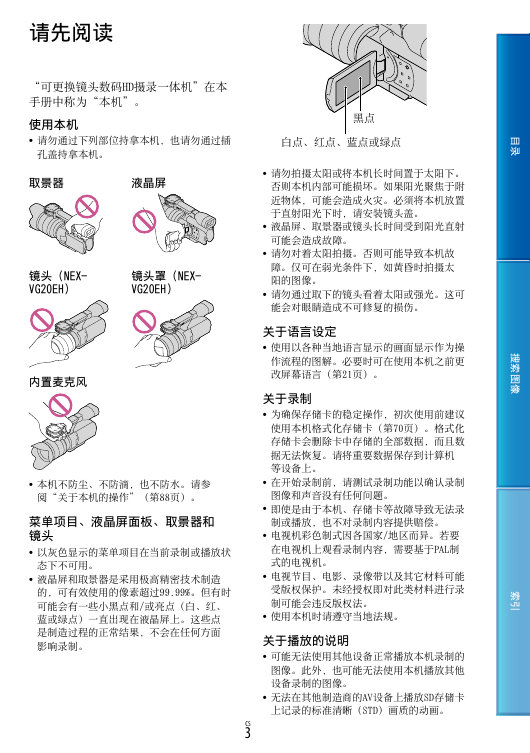

请先阅读 “可更换镜头数码HD摄录⼀体机”在本手册中称为“本机”。使用本机  请勿通过下列部位持拿本机，也请勿通过插孔盖持拿本机。取景器液晶屏镜头 (NEX- VG20EH) 镜头罩 (NEX- VG20EH) 内置麦克风  本机不防尘、不防滴，也不防水。请参阅“关于本机的操作”（第88页）。  菜单项目、液晶屏面板、取景器和镜头  以灰色显示的菜单项目在当前录制或播放状态下不可用。液晶屏和取景器是采用极高精密技术制造的，可有效使用的像素超过99.99%。但有时可能会有⼀些小黑点和/或亮点（白、红、蓝或绿点）⼀直出现在液晶屏上。这些点是制造过程的正常结果，不会在任何方面影响录制。黑点白点、红点、蓝点或绿点     请勿拍摄太阳或将本机长时间置于太阳下。否则本机内部可能损坏。如果阳光聚焦于附近物体，可能会造成火灾。必须将本机放置于直射阳光下时，请安装镜头盖。液晶屏、取景器或镜头长时间受到阳光直射可能会造成故障。请勿对着太阳拍摄。否则可能导致本机故障。仅可在弱光条件下，如黄昏时拍摄太阳的图像。请勿通过取下的镜头看着太阳或强光。这可能会对眼睛造成不可修复的损伤。关于语言设定  使用以各种当地语言显示的画面显示作为操作流程的图解。必要时可在使用本机之前更改屏幕语言（第21页）。关于录制  为确保存储卡的稳定操作，初次使用前建议使用本机格式化存储卡（第70页）。格式化存储卡会删除卡中存储的全部数据，而且数据无法恢复。请将重要数据保存到计算机等设备上。在开始录制前，请测试录制功能以确认录制图像和声音没有任何问题。即使是由于本机、存储卡等故障导致无法录制或播放，也不对录制内容提供赔偿。电视机彩色制式因各国家/地区而异。若要在电视机上观看录制内容，需要基于PAL制式的电视机。电视节目、电影、录像带以及其它材料可能受版权保护。未经授权即对此类材料进行录制可能会违反版权法。使用本机时请遵守当地法规。      目录搜索图像索引关于播放的说明  可能无法使用其他设备正常播放本机录制的图像。此外，也可能无法使用本机播放其他设备录制的图像。无法在其他制造商的AV设备上播放SD存储卡上记录的标准清晰（STD）画质的动画。  CS

以HD画质（高清晰）录制的DVD媒体以高清晰画质（HD）录制的DVD媒体可以用  兼容AVCHD标准的设备播放。不能用DVD播放机/录像机播放以高清晰画质（HD）录制的光盘，因为它们不兼容AVCHD格式。如果将以AVCHD格式（高清晰画质（HD））录制的光盘插入DVD播放机/录像机，则可能无法退出光盘。保存所有录制的图像数据  为防止丢失图像数据，请将所有录制的图像定期保存在外部媒体中。要将图像保存在计算机上，请参阅第45页，要将图像保存到外部设备上，请参阅第52页。可保存图像的光盘或媒体类型取决于录制图像时选择的[ 拍摄模式]。以[50p Quality 可以保存在外部媒体或Blu-ray Disc上（第49，52页）。 ]或[最高质量 ]录制的动画  关于电池组/电源适配器的说明  关闭本机后，确保取出电池组或电源适配器。同时握住本机和DC插头，断开电源适配器与本机的连接。  关于本机/电池组温度的说明  当本机或电池组的温度过高或过低时，由于在此情况下会开启本机的保护功能，从而可能无法在本机上进行录制或播放。此时，液晶屏（第81页）或取景器上出现指示。当本机连接到计算机或附件时  请勿试图使用计算机对本机的存储卡进行格式化。如果这样做，本机可能无法正常运行。当使用通讯电缆将本机与另⼀设备连接时，确保以正确的方式插入连接器插头。强行将插头推入端子会损坏端子，并可能会造成本机故障。  如果您无法录制/播放图像，请执行 [格式化]  如果长时间反复录制/删除图像，存储卡上可能会产生数据碎片。图像无法被保存或录制。此时，可先将图像保存到某种外部媒体上，然后通过解碰  [ （媒体设定）]  [格式化]  执行[格式化]。（MENU） [设置]  关于选购附件的说明   我们建议您使用正品Sony附件。有些国家/地区可能不提供正品Sony附件。关于本手册、插图和画面显示  本手册中出于演示目的而使用的示例图像均使用数码相机拍摄，因此可能看上去与本机上实际出现的图像和画面指示有所不同。并且，为了便于理解，还对本机的插图及其画面指示做了适当的扩大或简化。在本手册中，以高清晰画质（HD）录制的 DVD光盘称为AVCHD录制光盘。本机和附件的设计和规格如有变更，恕不另行通知。   关于使用的说明  请勿执行以下任何操作。否则，存储卡可能会损坏，录制的图像可能会丢失或无法播放，还可能出现其它故障。  在存取指示灯（第24页）亮起或闪烁时退出存储卡在（动画）/ （照片）指示灯（第27页）或存取指示灯（第24页）亮起或闪烁时从本机中取出电池组或电源适配器，或对本机施加机械冲击或振动   使用肩带（另售）时，请勿使本机碰撞到其它物体。 CS 目录搜索图像索引

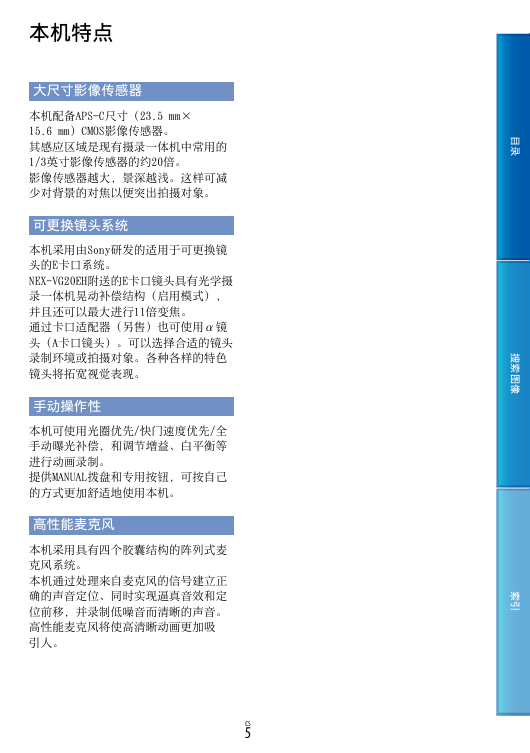

本机特点大尺寸影像传感器本机配备APS-C尺寸（23.5 mm× 15.6 mm）CMOS影像传感器。其感应区域是现有摄录⼀体机中常用的 1/3英寸影像传感器的约20倍。影像传感器越大，景深越浅。这样可减少对背景的对焦以便突出拍摄对象。可更换镜头系统本机采用由Sony研发的适用于可更换镜头的E卡口系统。 NEX-VG20EH附送的E卡口镜头具有光学摄录⼀体机晃动补偿结构（启用模式），并且还可以最大进行11倍变焦。通过卡口适配器（另售）也可使用α镜头（A卡口镜头）。可以选择合适的镜头录制环境或拍摄对象。各种各样的特色镜头将拓宽视觉表现。手动操作性本机可使用光圈优先/快门速度优先/全手动曝光补偿，和调节增益、白平衡等进行动画录制。提供MANUAL拨盘和专用按钮，可按自己的方式更加舒适地使用本机。高性能麦克风本机采用具有四个胶囊结构的阵列式麦克风系统。本机通过处理来自麦克风的信号建立正确的声音定位、同时实现逼真音效和定位前移，并录制低噪音而清晰的声音。高性能麦克风将使高清晰动画更加吸引人。 CS 目录搜索图像索引

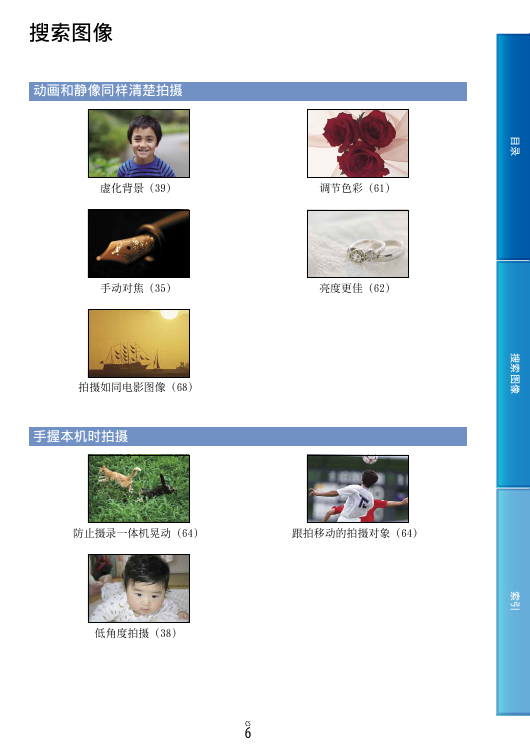

搜索图像动画和静像同样清楚拍摄虚化背景（39）调节色彩（61）手动对焦（35）亮度更佳（62）拍摄如同电影图像（68）手握本机时拍摄防止摄录⼀体机晃动（64）跟拍移动的拍摄对象（64）低角度拍摄（38） CS 目录搜索图像索引

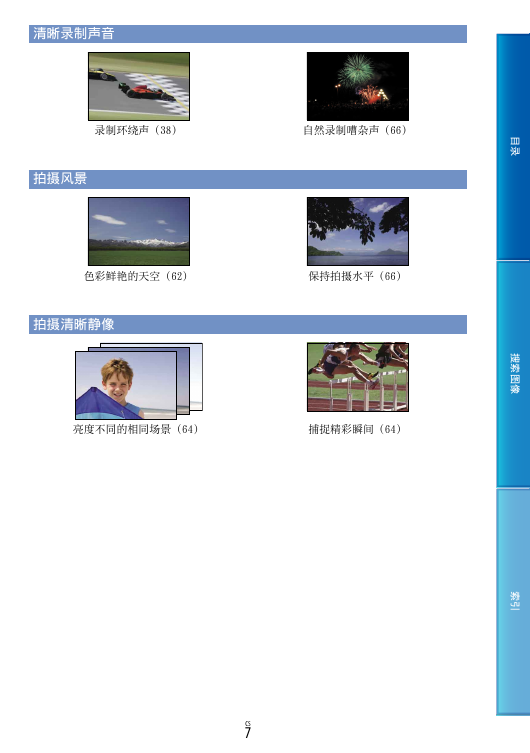

清晰录制声音录制环绕声（38）自然录制嘈杂声（66）拍摄风景色彩鲜艳的天空（62）保持拍摄水平（66）拍摄清晰静像亮度不同的相同场景（64）捕捉精彩瞬间（64） CS 目录搜索图像索引

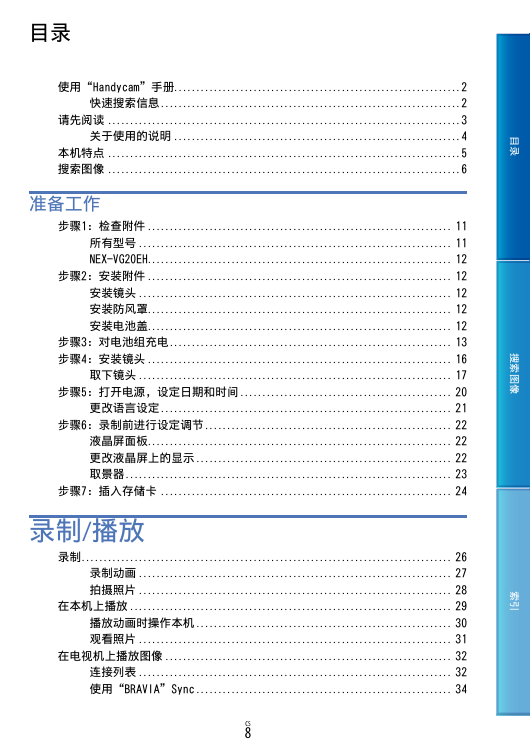

目录使用“Handycam”手册. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 快速搜索信息.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 请先阅读.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 关于使用的说明.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 本机特点.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 搜索图像.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 准备工作步骤1：检查附件.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 所有型号.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 NEX-VG20EH.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 步骤2：安装附件.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 安装镜头.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 安装防风罩.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 安装电池盖.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 步骤3：对电池组充电.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 步骤4：安装镜头.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 取下镜头.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 步骤5：打开电源，设定日期和时间.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 更改语言设定.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 步骤6：录制前进行设定调节.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 液晶屏面板.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 更改液晶屏上的显示.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 取景器.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 步骤7：插入存储卡.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 录制/播放录制.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 录制动画.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 拍摄照片.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 在本机上播放.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 播放动画时操作本机.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 观看照片.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 在电视机上播放图像.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 连接列表.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 使用“BRAVIA”Sync.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 CS 目录搜索图像索引
