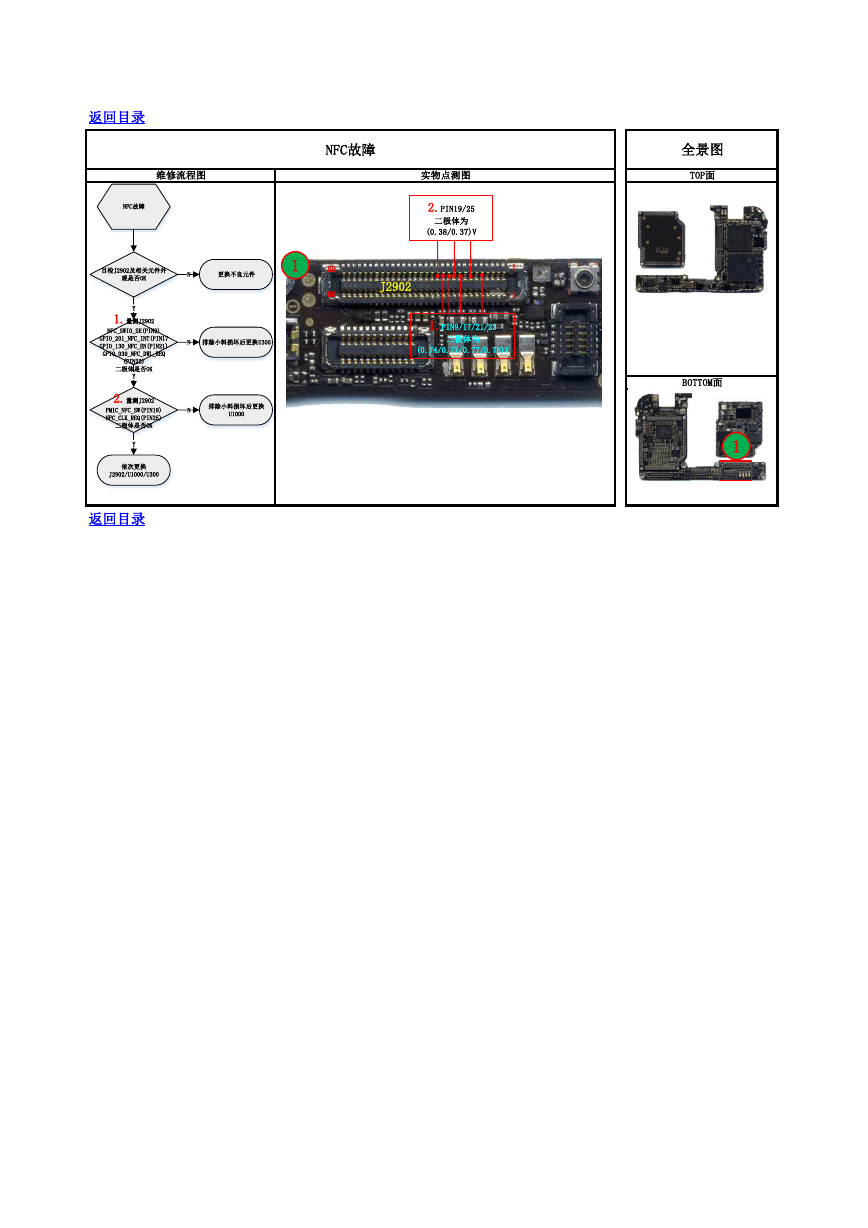

返回目录 维修流程图 返回目录 NFC故障 实物点测图 2.PIN19/25 二极体为 (0.38/0.37)V 1 59 60 J2902 1 2 1.PIN9/17/21/23 二极体为 (0.74/0.77/0.77/0.78)V 全景图 TOP面 BOTTOM面 1 NFC故障目检J2902及相关元件外观是否OK更换不良元件NYNNYY1.量测J2902NFC_SWIO_SE(PIN9)GPIO_201_NFC_INT(PIN17GPIO_130_NFC_EN(PIN21)GPIO_030_NFC_DWL_REQ(PIN23)二极体是否OK排除小料损坏后更换U300依次更换J2902/U1000/U3002.量测J2902PMIC_NFC_SW(PIN19)NFC_CLK_REQ(PIN25)二极体是否OK排除小料损坏后更换U1000
