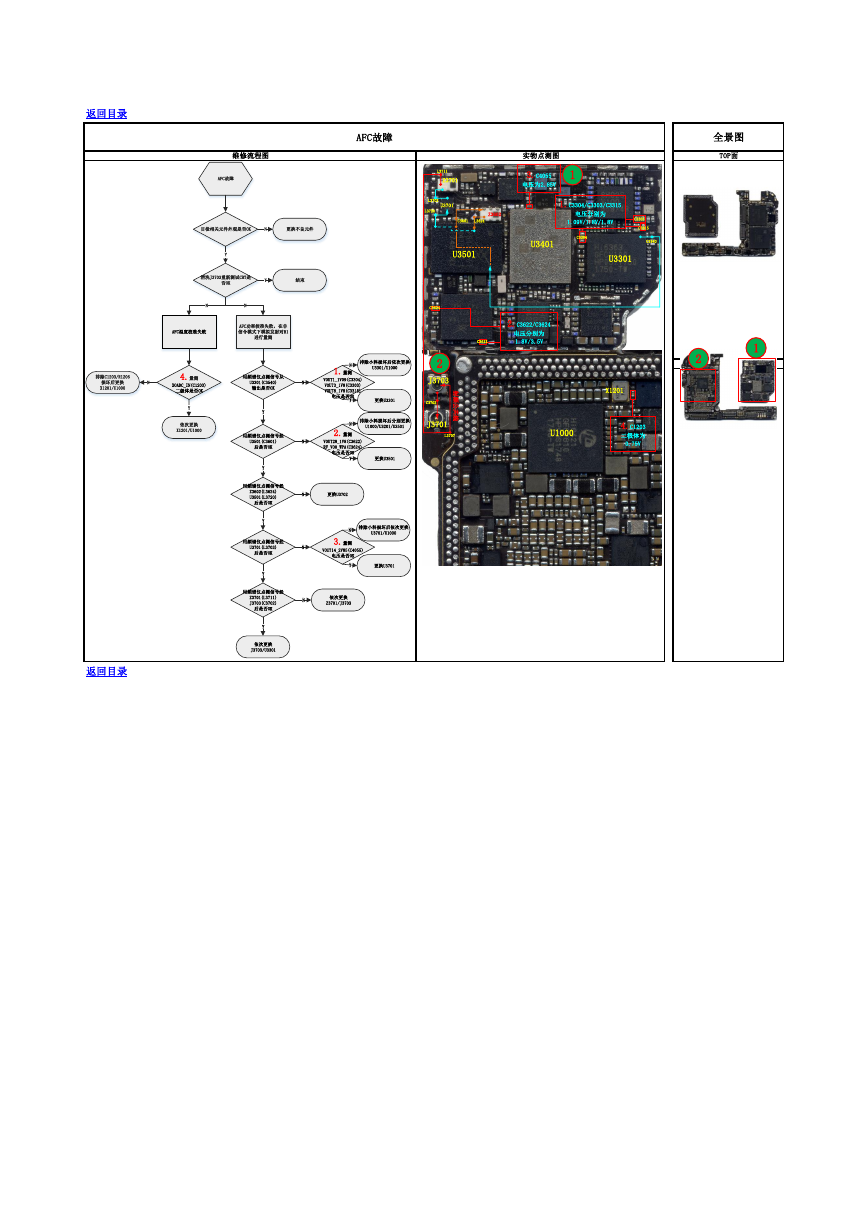

返回目录 维修流程图 AFC故障 全景图 TOP面 L3711 Z3701 实物点测图 3.C4055 电压为2.85V 1 L3703 L3720 U3701 Z3602 C3601 L3624 1.C3304/C3303/C3315 电压分别为 1.09V/1.8V/1.8V U3501 U3401 C3304 U3301 C3303 C3315 C3540 C3624 2 J3703 射 频 公 共 线 C3702 J3701 L3707 2.C3622/C3624 电压分别为 1.8V/3.5V C3622 1 2 BOTTOM面 X1201 U1000 4.C1203 二极体为 0.75V 返回目录 AFC故障目检相关元件外观是否OK更换不良元件YN清洗J3703重新测试CBT是否OK结束YNAFC温度校准失败N4.量测XOADC_IN(C1203)二级体是否OK排除C1203/R1206损坏后更换X1201/U1000N依次更换X1201/U1000YAFC功率校准失败，在非信令模式下模拟发射对B1进行量测用频谱仪点测信号从U3301(C3540)输出是否OK排除小料损坏后依次更换U3301/U1000NY更换U3301NY用频谱仪点测信号经U3501(C3601)后是否OK1.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK排除小料损坏后分别更换U1000/U3201/U35012.量测VOUT28_1V8(C3622)RF_VO0_WPA(C3624)电压是否OK更换U3501NNY用频谱仪点测信号经Z3602(L3624)U3501(L3720)后是否OK排除小料损坏后依次更换U3701/U10003.量测VOUT14_2V85(C4055)电压是否OK更换U3702用频谱仪点测信号经Z3701(L3711)J3703(C3702)后是否OKN依次更换Z3701/J3703Y依次更换J3703/U3301YNY用频谱仪点测信号经U3701(L3703)后是否OKNNY更换U3701Y
