    TLZ7xH-EVM 开发板硬件说明书 Revision History Draft Date Revision No. Description 2019/04/07 2018/08/10 V1.1 V1.0 1.更新为 TLZ7xH-EVM-B2 版本。 1.初始版本。 公司官网：www.tronlong.com 技术论坛：www.51ele.net 销售邮箱：sales@tronlong.com 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 1/28

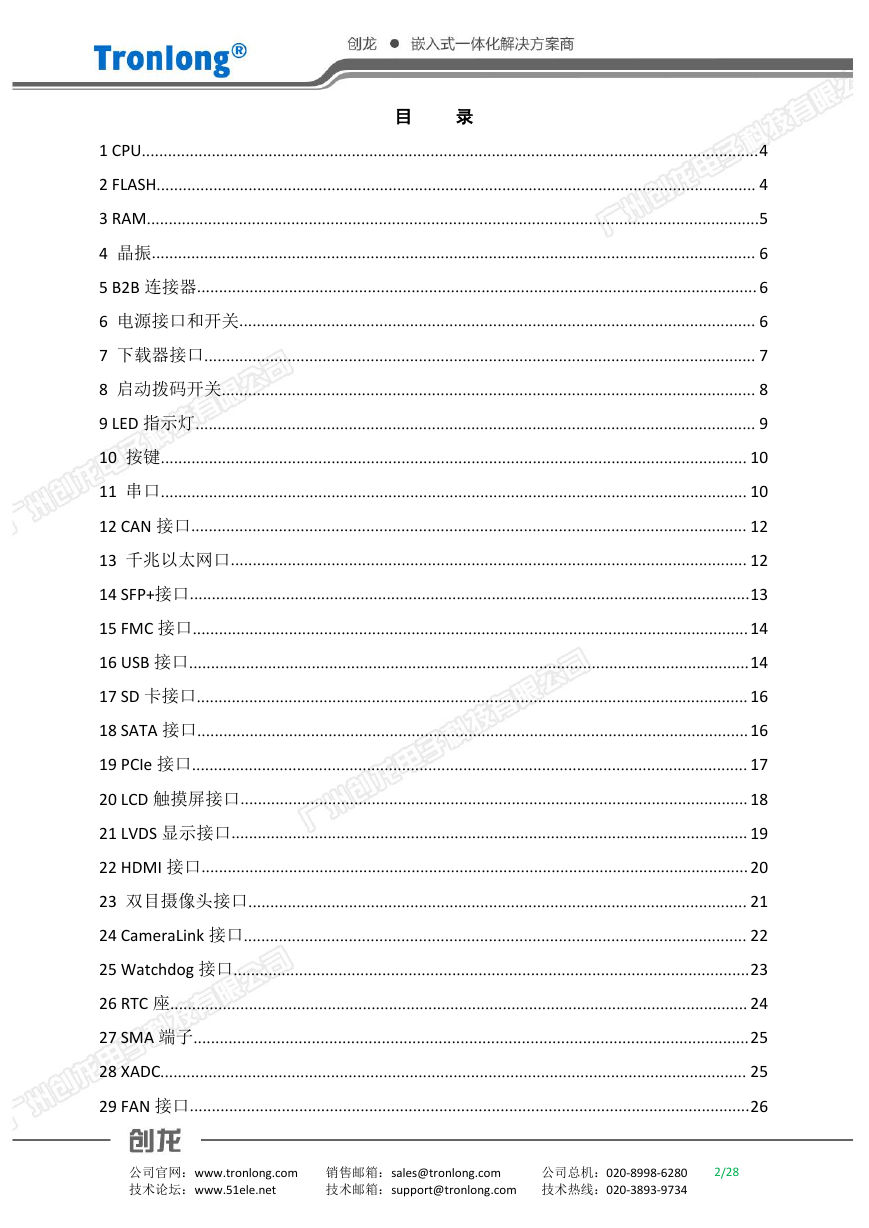

    目 录 1 CPU.............................................................................................................................................4 2 FLASH......................................................................................................................................... 4 3 RAM............................................................................................................................................5 4 晶振.......................................................................................................................................... 6 5 B2B 连接器................................................................................................................................ 6 6 电源接口和开关...................................................................................................................... 6 7 下载器接口.............................................................................................................................. 7 8 启动拨码开关.......................................................................................................................... 8 9 LED 指示灯................................................................................................................................ 9 10 按键...................................................................................................................................... 10 11 串口...................................................................................................................................... 10 12 CAN 接口............................................................................................................................... 12 13 千兆以太网口...................................................................................................................... 12 14 SFP+接口................................................................................................................................13 15 FMC 接口............................................................................................................................... 14 16 USB 接口................................................................................................................................14 17 SD 卡接口.............................................................................................................................. 16 18 SATA 接口..............................................................................................................................16 19 PCIe 接口............................................................................................................................... 17 20 LCD 触摸屏接口.................................................................................................................... 18 21 LVDS 显示接口...................................................................................................................... 19 22 HDMI 接口............................................................................................................................. 20 23 双目摄像头接口.................................................................................................................. 21 24 CameraLink 接口................................................................................................................... 22 25 Watchdog 接口......................................................................................................................23 26 RTC 座.................................................................................................................................... 24 27 SMA 端子...............................................................................................................................25 28 XADC...................................................................................................................................... 25 29 FAN 接口................................................................................................................................26 公司官网：www.tronlong.com 技术论坛：www.51ele.net 销售邮箱：sales@tronlong.com 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 2/28
    30 PL 端电压配置接口...............................................................................................................27 更多帮助.................................................................................................................................... 28 公司官网：www.tronlong.com 技术论坛：www.51ele.net 销售邮箱：sales@tronlong.com 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 3/28

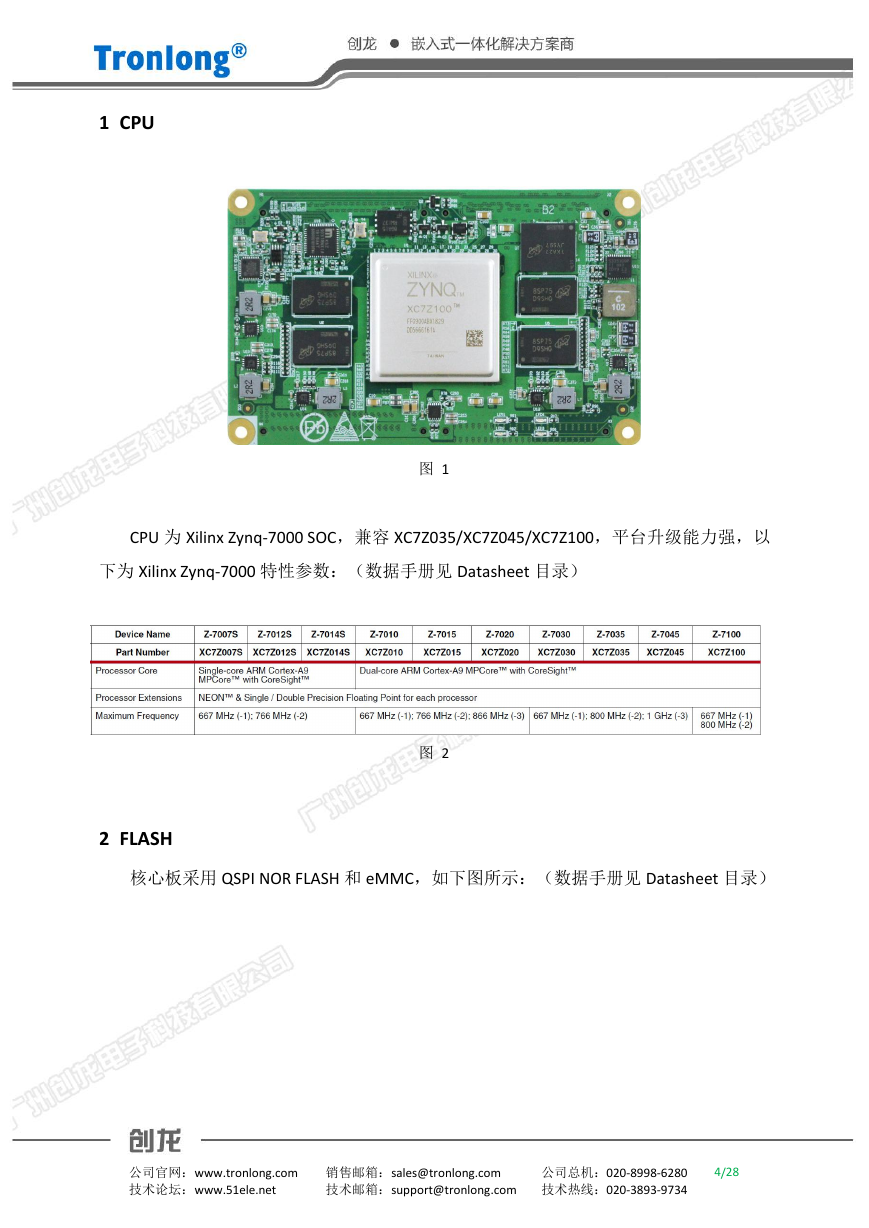

    1 CPU 图 1 CPU 为 Xilinx Zynq-7000 SOC，兼容 XC7Z035/XC7Z045/XC7Z100，平台升级能力强，以 下为 Xilinx Zynq-7000 特性参数：（数据手册见 Datasheet 目录） 图 2 2 FLASH 核心板采用 QSPI NOR FLASH 和 eMMC，如下图所示：（数据手册见 Datasheet 目录） 公司官网：www.tronlong.com 技术论坛：www.51ele.net 销售邮箱：sales@tronlong.com 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 4/28

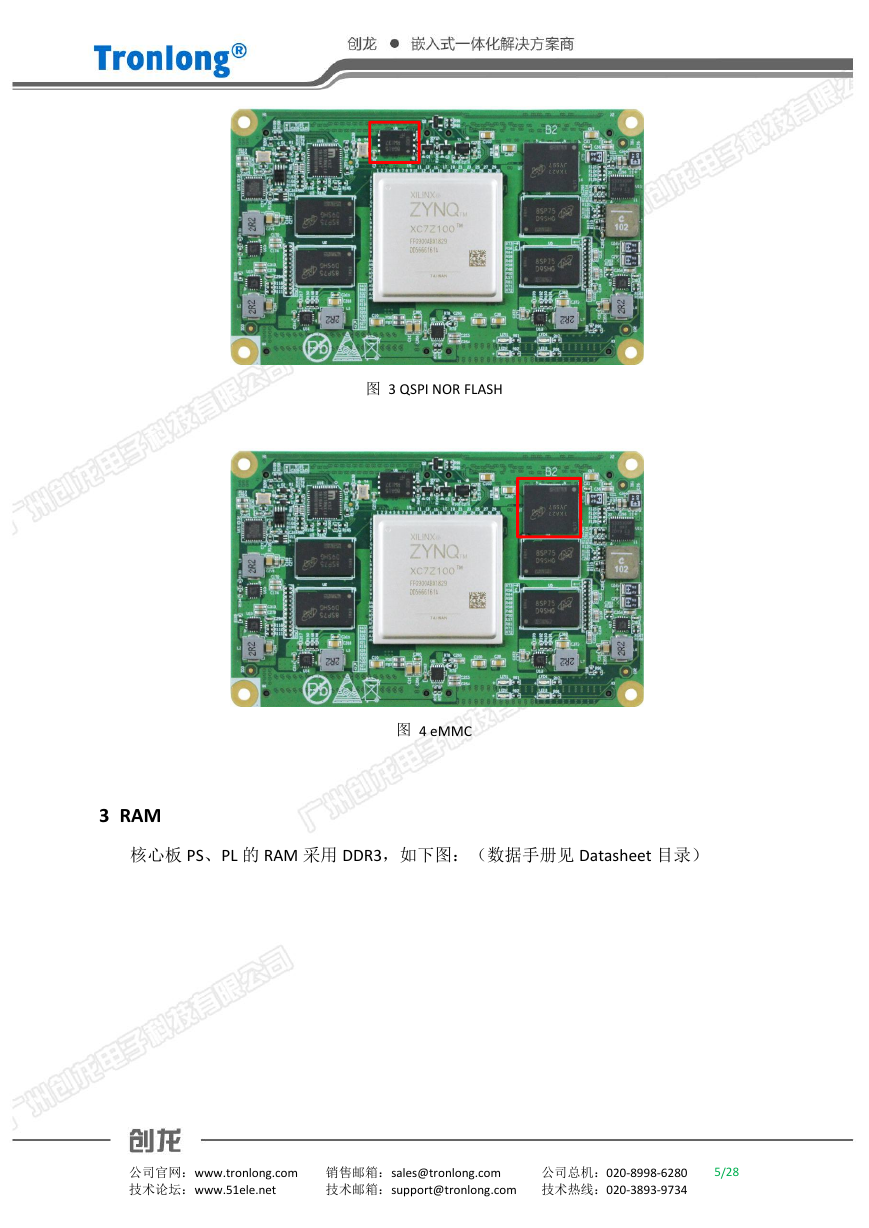

    图 3 QSPI NOR FLASH 图 4 eMMC 3 RAM 核心板 PS、PL 的 RAM 采用 DDR3，如下图：（数据手册见 Datasheet 目录） 公司官网：www.tronlong.com 技术论坛：www.51ele.net 销售邮箱：sales@tronlong.com 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 5/28

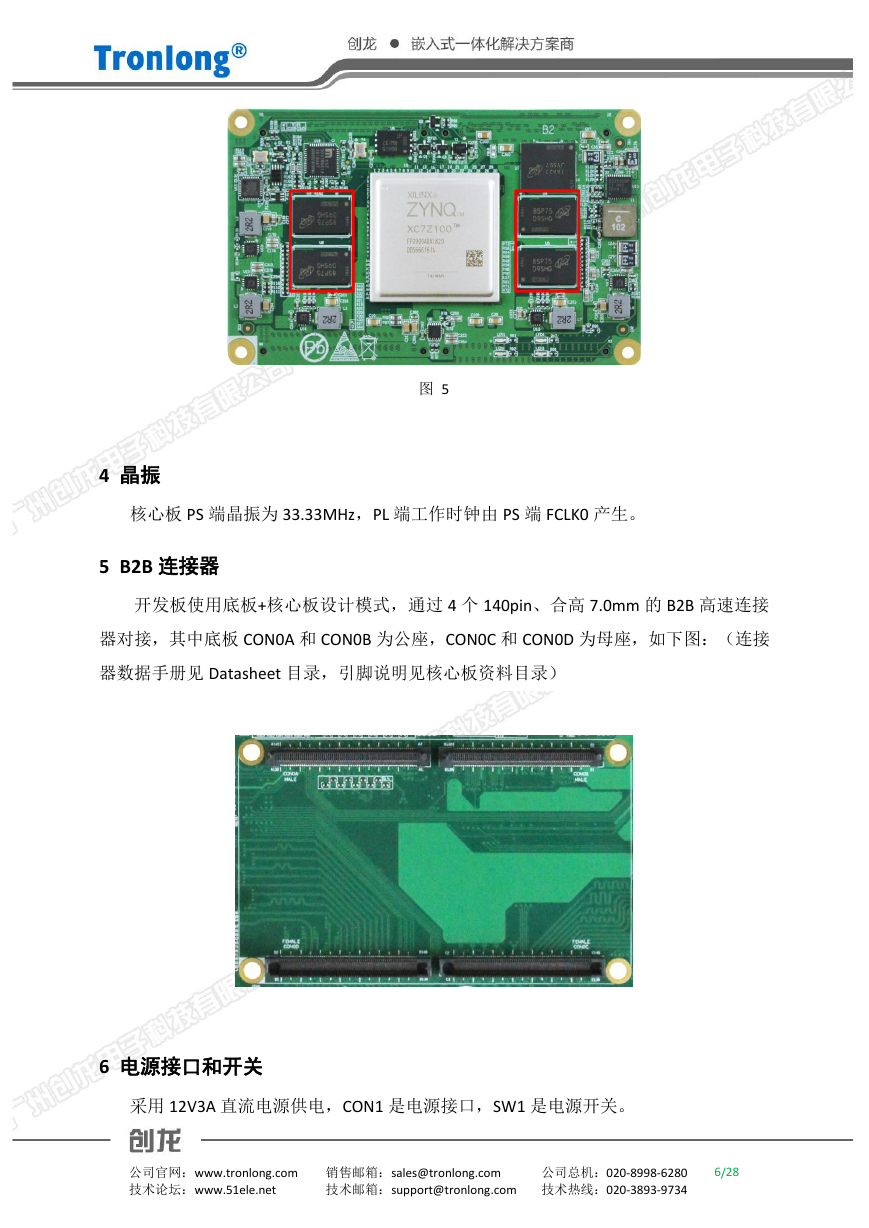

    图 5 4 晶振 核心板 PS 端晶振为 33.33MHz，PL 端工作时钟由 PS 端 FCLK0 产生。 5 B2B 连接器 开发板使用底板+核心板设计模式，通过 4 个 140pin、合高 7.0mm 的 B2B 高速连接 器对接，其中底板 CON0A 和 CON0B 为公座，CON0C 和 CON0D 为母座，如下图：（连接 器数据手册见 Datasheet 目录，引脚说明见核心板资料目录） 6 电源接口和开关 采用 12V3A 直流电源供电，CON1 是电源接口，SW1 是电源开关。 公司官网：www.tronlong.com 技术论坛：www.51ele.net 销售邮箱：sales@tronlong.com 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 6/28

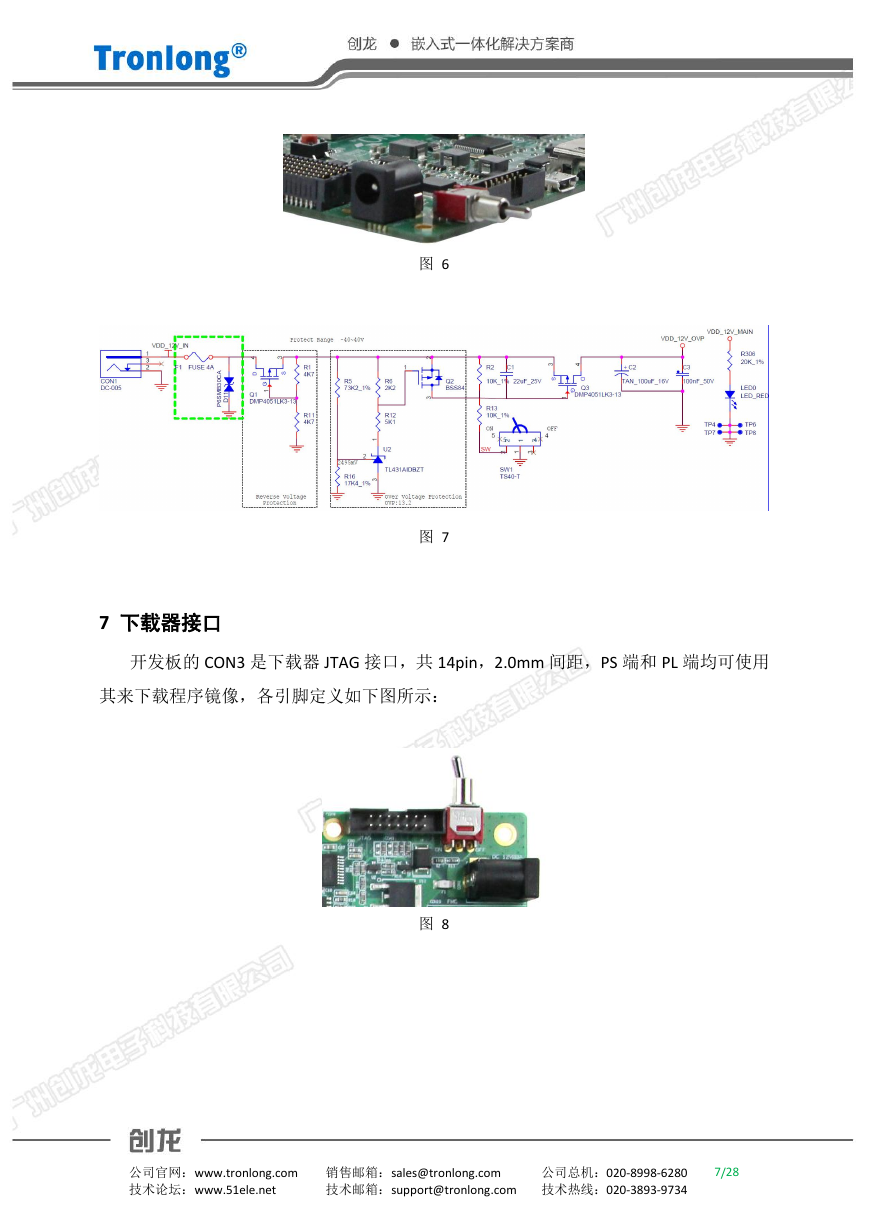

    图 6 图 7 7 下载器接口 开发板的 CON3 是下载器 JTAG 接口，共 14pin，2.0mm 间距，PS 端和 PL 端均可使用 其来下载程序镜像，各引脚定义如下图所示： 图 8 公司官网：www.tronlong.com 技术论坛：www.51ele.net 销售邮箱：sales@tronlong.com 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 7/28

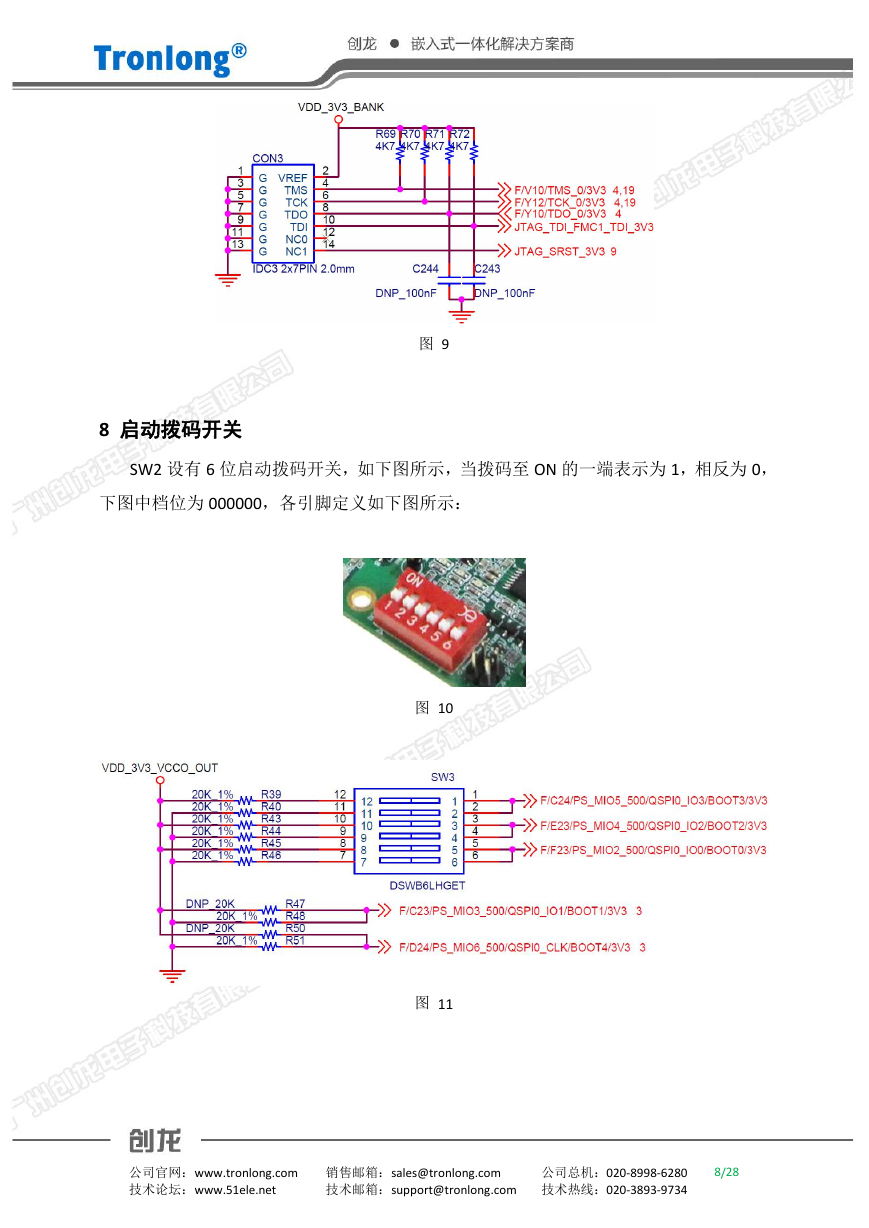

    图 9 8 启动拨码开关 SW2 设有 6 位启动拨码开关，如下图所示，当拨码至 ON 的一端表示为 1，相反为 0， 下图中档位为 000000，各引脚定义如下图所示： 图 10 图 11 公司官网：www.tronlong.com 技术论坛：www.51ele.net 销售邮箱：sales@tronlong.com 公司总机：020-8998-6280 技术邮箱：support@tronlong.com 技术热线：020-3893-9734 8/28
