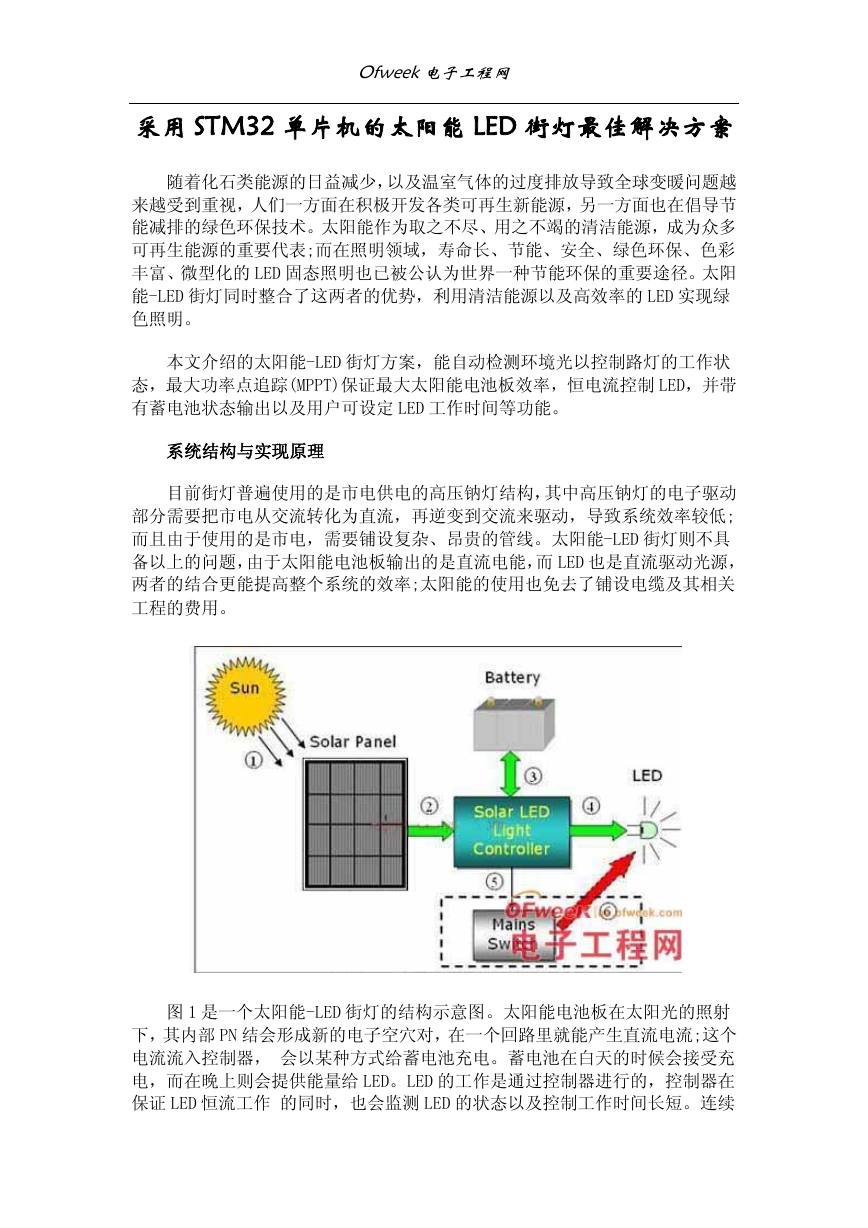

Ofweek电子工程网 采用 STM32 单片机的太阳能 LED 街灯最佳解决方案 随着化石类能源的日益减少，以及温室气体的过度排放导致全球变暖问题越 来越受到重视，人们一方面在积极开发各类可再生新能源，另一方面也在倡导节 能减排的绿色环保技术。太阳能作为取之不尽、用之不竭的清洁能源，成为众多 可再生能源的重要代表;而在照明领域，寿命长、节能、安全、绿色环保、色彩 丰富、微型化的 LED 固态照明也已被公认为世界一种节能环保的重要途径。太阳 能-LED 街灯同时整合了这两者的优势，利用清洁能源以及高效率的 LED 实现绿 色照明。 本文介绍的太阳能-LED 街灯方案，能自动检测环境光以控制路灯的工作状 态，最大功率点追踪(MPPT)保证最大太阳能电池板效率，恒电流控制 LED，并带 有蓄电池状态输出以及用户可设定 LED 工作时间等功能。 系统结构与实现原理 目前街灯普遍使用的是市电供电的高压钠灯结构，其中高压钠灯的电子驱动 部分需要把市电从交流转化为直流，再逆变到交流来驱动，导致系统效率较低; 而且由于使用的是市电，需要铺设复杂、昂贵的管线。太阳能-LED 街灯则不具 备以上的问题，由于太阳能电池板输出的是直流电能，而 LED 也是直流驱动光源， 两者的结合更能提高整个系统的效率;太阳能的使用也免去了铺设电缆及其相关 工程的费用。 图 1 是一个太阳能-LED 街灯的结构示意图。太阳能电池板在太阳光的照射 下，其内部 PN 结会形成新的电子空穴对，在一个回路里就能产生直流电流;这个 电流流入控制器， 会以某种方式给蓄电池充电。蓄电池在白天的时候会接受充 电，而在晚上则会提供能量给 LED。LED 的工作是通过控制器进行的，控制器在 保证 LED 恒流工作 的同时，也会监测 LED 的状态以及控制工作时间长短。连续 

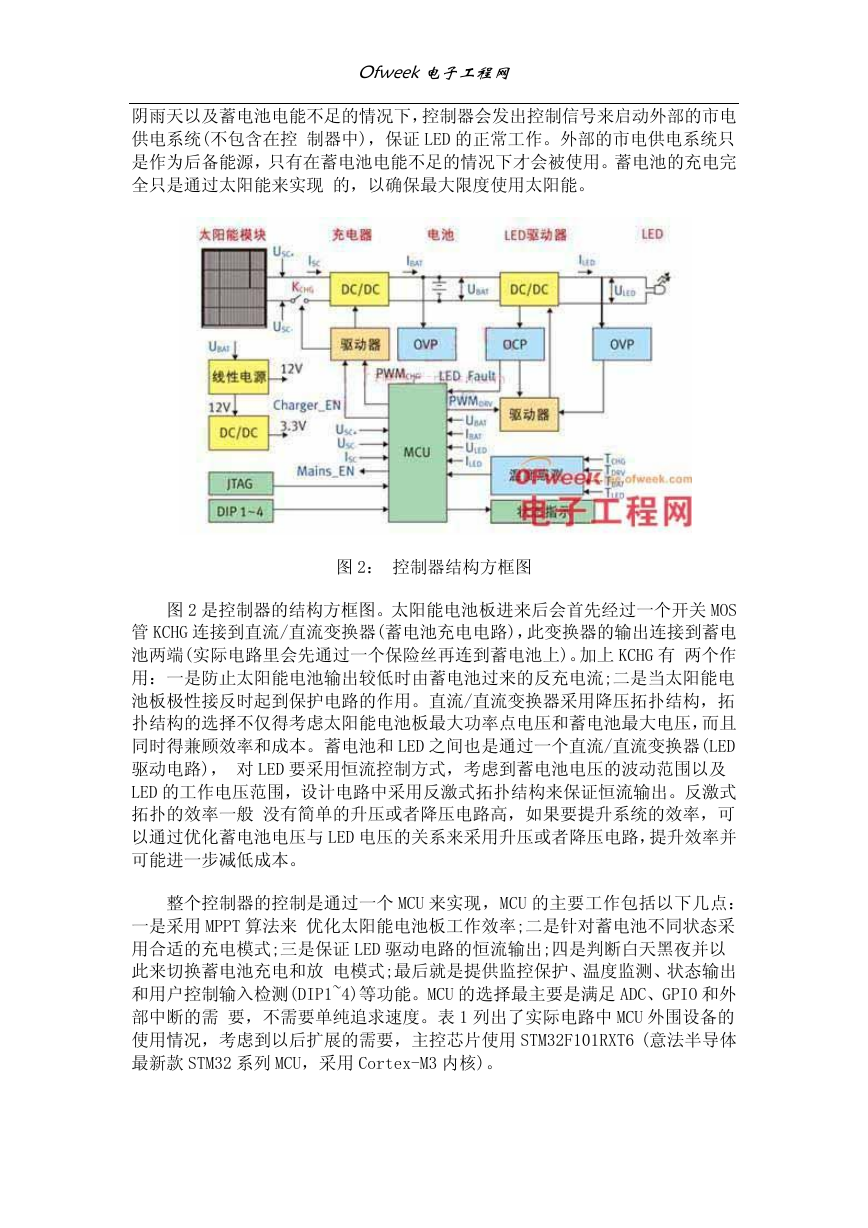

Ofweek电子工程网 阴雨天以及蓄电池电能不足的情况下，控制器会发出控制信号来启动外部的市电 供电系统(不包含在控 制器中)，保证 LED 的正常工作。外部的市电供电系统只 是作为后备能源，只有在蓄电池电能不足的情况下才会被使用。蓄电池的充电完 全只是通过太阳能来实现 的，以确保最大限度使用太阳能。 图 2： 控制器结构方框图 图 2 是控制器的结构方框图。太阳能电池板进来后会首先经过一个开关 MOS 管 KCHG 连接到直流/直流变换器(蓄电池充电电路)，此变换器的输出连接到蓄电 池两端(实际电路里会先通过一个保险丝再连到蓄电池上)。加上 KCHG 有 两个作 用：一是防止太阳能电池输出较低时由蓄电池过来的反充电流;二是当太阳能电 池板极性接反时起到保护电路的作用。直流/直流变换器采用降压拓扑结构，拓 扑结构的选择不仅得考虑太阳能电池板最大功率点电压和蓄电池最大电压，而且 同时得兼顾效率和成本。蓄电池和 LED 之间也是通过一个直流/直流变换器(LED 驱动电路)， 对 LED 要采用恒流控制方式，考虑到蓄电池电压的波动范围以及 LED 的工作电压范围，设计电路中采用反激式拓扑结构来保证恒流输出。反激式 拓扑的效率一般 没有简单的升压或者降压电路高，如果要提升系统的效率，可 以通过优化蓄电池电压与 LED 电压的关系来采用升压或者降压电路，提升效率并 可能进一步减低成本。 整个控制器的控制是通过一个 MCU 来实现，MCU 的主要工作包括以下几点： 一是采用 MPPT 算法来 优化太阳能电池板工作效率;二是针对蓄电池不同状态采 用合适的充电模式;三是保证 LED 驱动电路的恒流输出;四是判断白天黑夜并以 此来切换蓄电池充电和放 电模式;最后就是提供监控保护、温度监测、状态输出 和用户控制输入检测(DIP1~4)等功能。MCU 的选择最主要是满足 ADC、GPIO 和外 部中断的需 要，不需要单纯追求速度。表 1 列出了实际电路中 MCU 外围设备的 使用情况，考虑到以后扩展的需要，主控芯片使用 STM32F101RXT6 (意法半导体 最新款 STM32 系列 MCU，采用 Cortex-M3 内核)。 

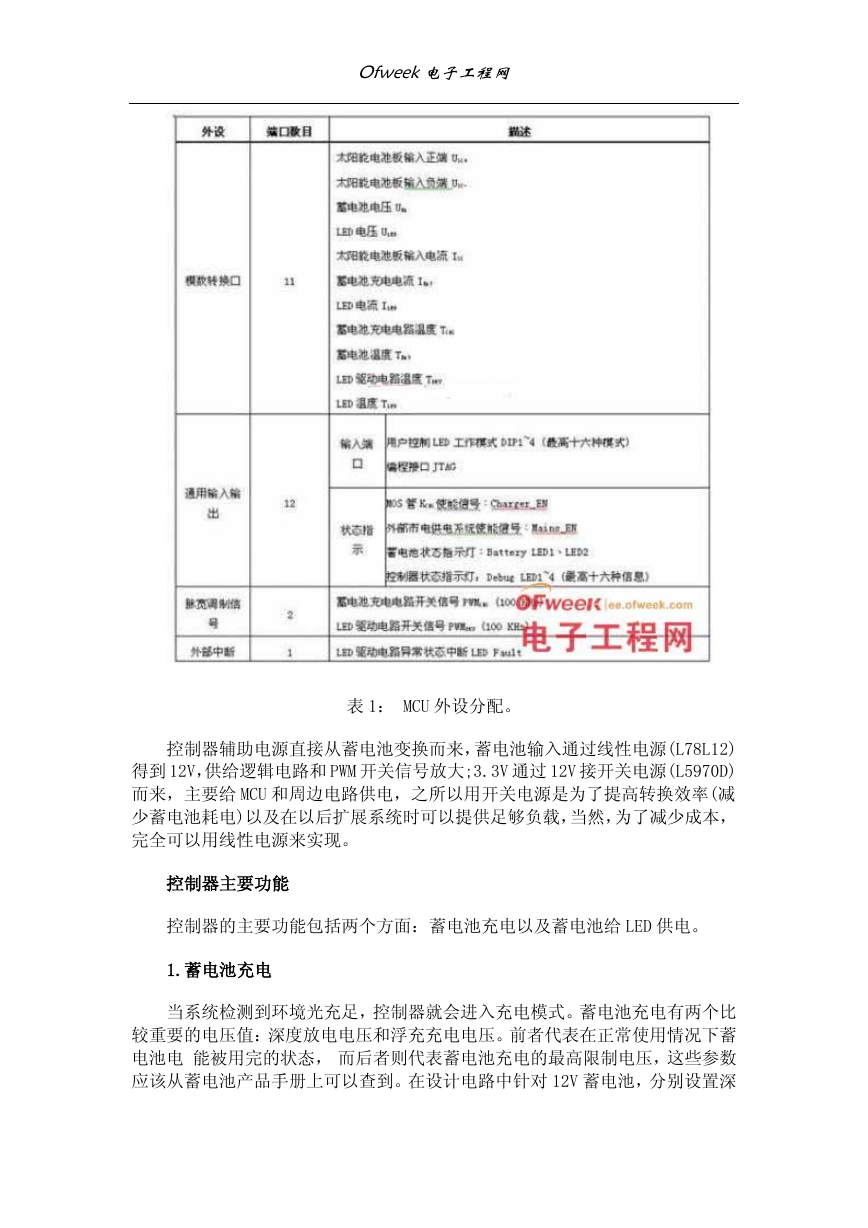

Ofweek电子工程网 表 1： MCU 外设分配。 控制器辅助电源直接从蓄电池变换而来，蓄电池输入通过线性电源(L78L12) 得到 12V，供给逻辑电路和 PWM 开关信号放大;3.3V 通过 12V 接开关电源(L5970D) 而来，主要给 MCU 和周边电路供电，之所以用开关电源是为了提高转换效率(减 少蓄电池耗电)以及在以后扩展系统时可以提供足够负载，当然，为了减少成本， 完全可以用线性电源来实现。 控制器主要功能 控制器的主要功能包括两个方面：蓄电池充电以及蓄电池给 LED 供电。 1.蓄电池充电 当系统检测到环境光充足，控制器就会进入充电模式。蓄电池充电有两个比 较重要的电压值：深度放电电压和浮充充电电压。前者代表在正常使用情况下蓄 电池电 能被用完的状态， 而后者则代表蓄电池充电的最高限制电压，这些参数 应该从蓄电池产品手册上可以查到。在设计电路中针对 12V 蓄电池，分别设置深 

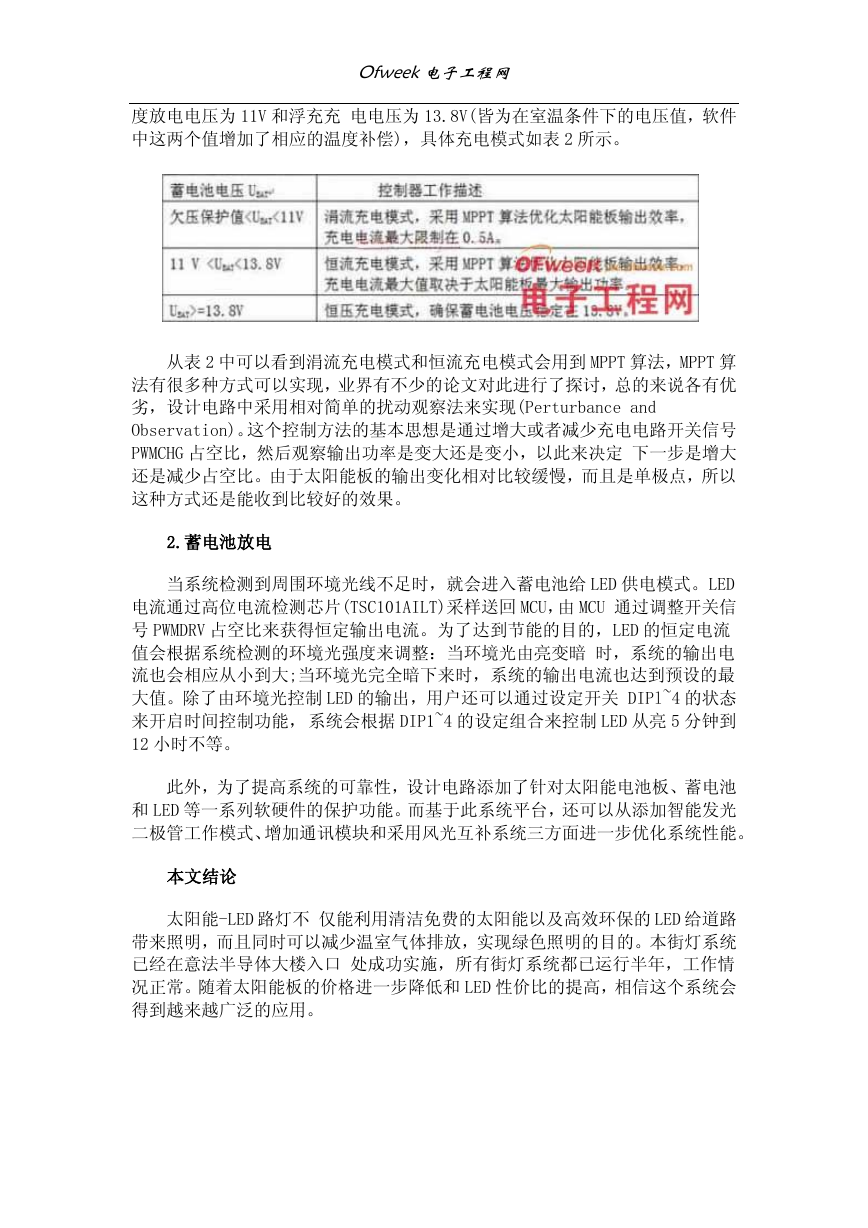

Ofweek电子工程网 度放电电压为 11V 和浮充充 电电压为 13.8V(皆为在室温条件下的电压值，软件 中这两个值增加了相应的温度补偿)，具体充电模式如表 2 所示。 从表 2 中可以看到涓流充电模式和恒流充电模式会用到 MPPT 算法，MPPT 算 法有很多种方式可以实现，业界有不少的论文对此进行了探讨，总的来说各有优 劣，设计电路中采用相对简单的扰动观察法来实现(Perturbance and Observation)。这个控制方法的基本思想是通过增大或者减少充电电路开关信号 PWMCHG 占空比，然后观察输出功率是变大还是变小，以此来决定 下一步是增大 还是减少占空比。由于太阳能板的输出变化相对比较缓慢，而且是单极点，所以 这种方式还是能收到比较好的效果。 2.蓄电池放电 当系统检测到周围环境光线不足时，就会进入蓄电池给 LED 供电模式。LED 电流通过高位电流检测芯片(TSC101AILT)采样送回 MCU，由 MCU 通过调整开关信 号 PWMDRV 占空比来获得恒定输出电流。为了达到节能的目的，LED 的恒定电流 值会根据系统检测的环境光强度来调整：当环境光由亮变暗 时，系统的输出电 流也会相应从小到大;当环境光完全暗下来时，系统的输出电流也达到预设的最 大值。除了由环境光控制 LED 的输出，用户还可以通过设定开关 DIPl~4 的状态 来开启时间控制功能， 系统会根据 DIP1~4 的设定组合来控制 LED 从亮 5 分钟到 12 小时不等。 此外，为了提高系统的可靠性，设计电路添加了针对太阳能电池板、蓄电池 和 LED 等一系列软硬件的保护功能。而基于此系统平台，还可以从添加智能发光 二极管工作模式、增加通讯模块和采用风光互补系统三方面进一步优化系统性能。 本文结论 太阳能-LED 路灯不 仅能利用清洁免费的太阳能以及高效环保的 LED 给道路 带来照明，而且同时可以减少温室气体排放，实现绿色照明的目的。本街灯系统 已经在意法半导体大楼入口 处成功实施，所有街灯系统都已运行半年，工作情 况正常。随着太阳能板的价格进一步降低和 LED 性价比的提高，相信这个系统会 得到越来越广泛的应用。
