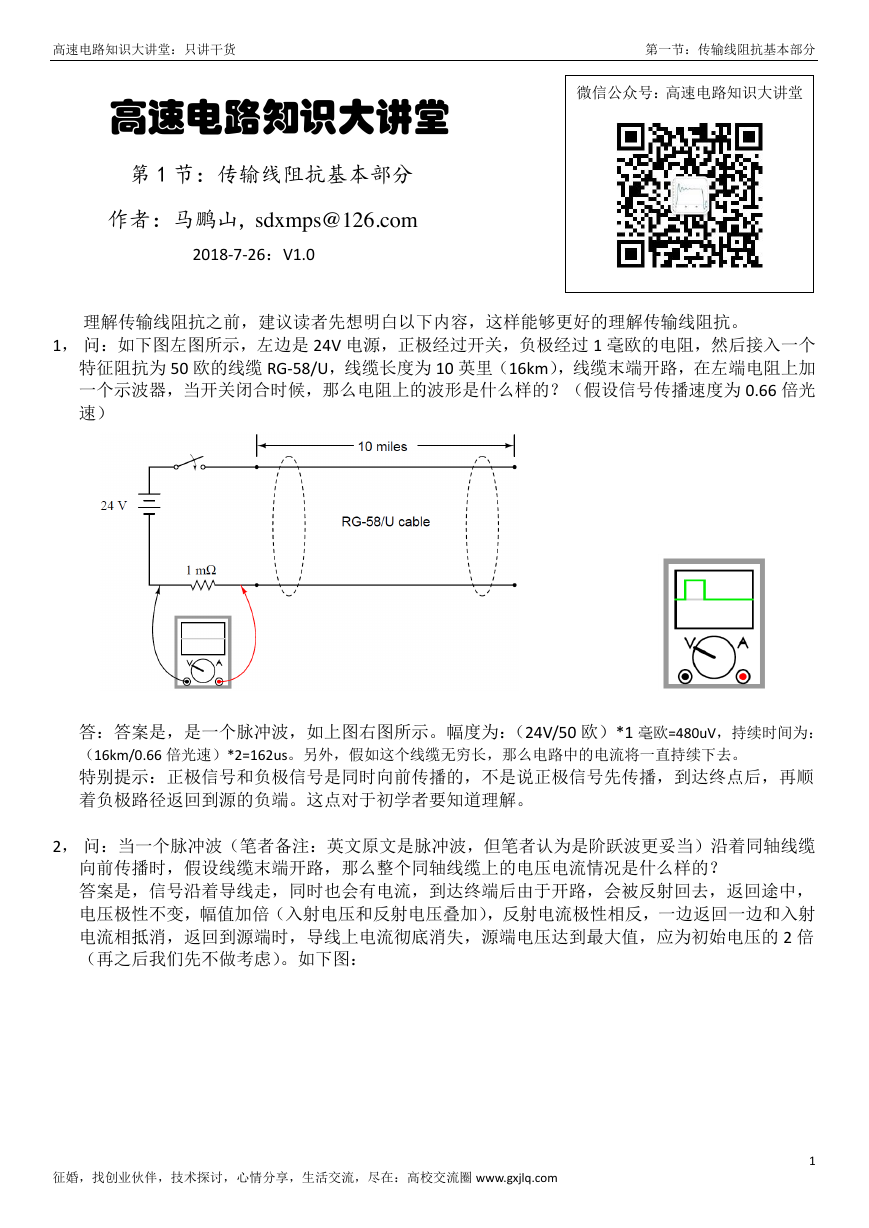

高速电路知识大讲堂：只讲干货 第一节：传输线阻抗基本部分 高速电路知识大讲堂 微信公众号：高速电路知识大讲堂 第 1 节：传输线阻抗基本部分 作者：马鹏山, sdxmps@126.com 2018-7-26：V1.0 理解传输线阻抗之前，建议读者先想明白以下内容，这样能够更好的理解传输线阻抗。 1， 问：如下图左图所示，左边是 24V 电源，正极经过开关，负极经过 1 毫欧的电阻，然后接入一个 特征阻抗为 50 欧的线缆 RG-58/U，线缆长度为 10 英里（16km），线缆末端开路，在左端电阻上加 一个示波器，当开关闭合时候，那么电阻上的波形是什么样的？（假设信号传播速度为 0.66 倍光 速） 答：答案是，是一个脉冲波，如上图右图所示。幅度为：（24V/50 欧）*1 毫欧=480uV，持续时间为： （16km/0.66 倍光速）*2=162us。另外，假如这个线缆无穷长，那么电路中的电流将一直持续下去。 特别提示：正极信号和负极信号是同时向前传播的，不是说正极信号先传播，到达终点后，再顺 着负极路径返回到源的负端。这点对于初学者要知道理解。 2， 问：当一个脉冲波（笔者备注：英文原文是脉冲波，但笔者认为是阶跃波更妥当）沿着同轴线缆 向前传播时，假设线缆末端开路，那么整个同轴线缆上的电压电流情况是什么样的？ 答案是，信号沿着导线走，同时也会有电流，到达终端后由于开路，会被反射回去，返回途中， 电压极性不变，幅值加倍（入射电压和反射电压叠加），反射电流极性相反，一边返回一边和入射 电流相抵消，返回到源端时，导线上电流彻底消失，源端电压达到最大值，应为初始电压的 2 倍 （再之后我们先不做考虑）。如下图： 征婚，找创业伙伴，技术探讨，心情分享，生活交流，尽在：高校交流圈 www.gxjlq.com 1 

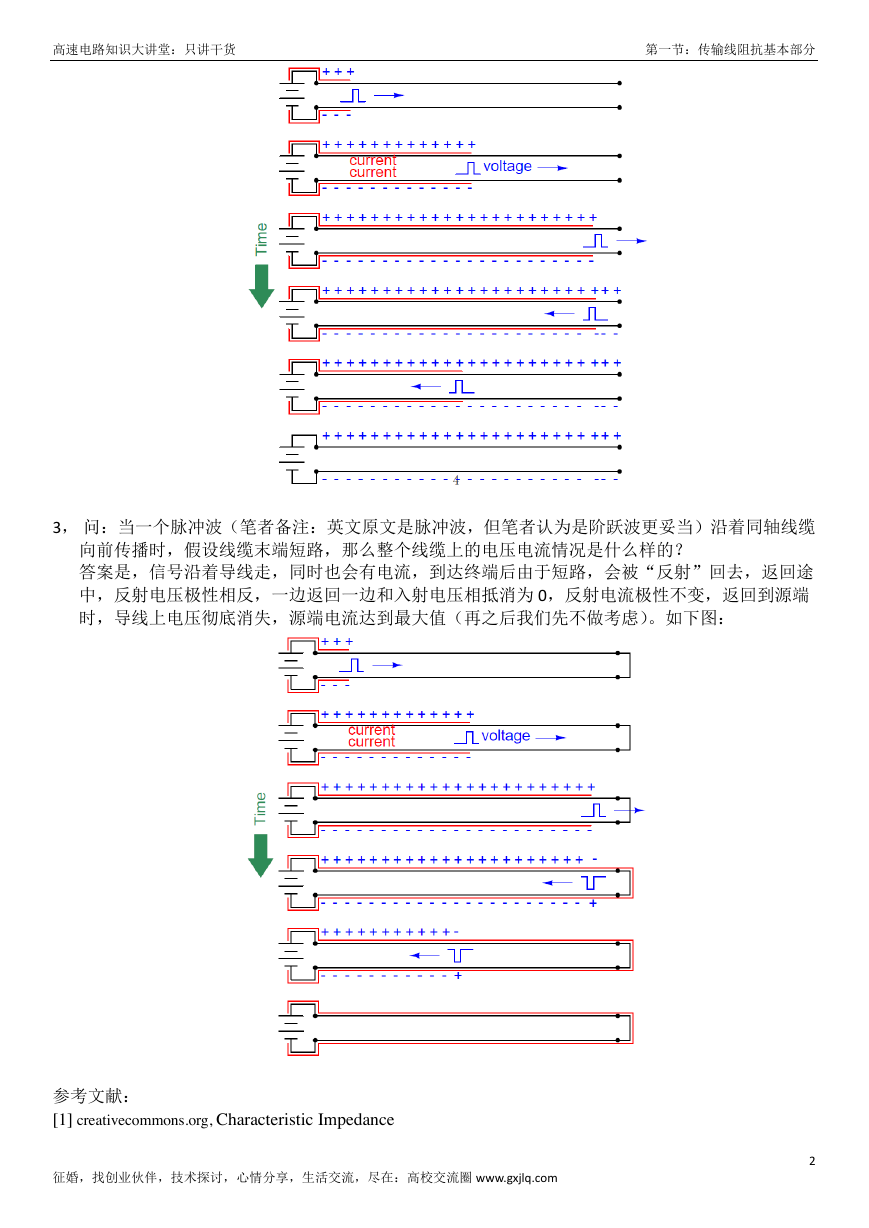

高速电路知识大讲堂：只讲干货 第一节：传输线阻抗基本部分 3， 问：当一个脉冲波（笔者备注：英文原文是脉冲波，但笔者认为是阶跃波更妥当）沿着同轴线缆 向前传播时，假设线缆末端短路，那么整个线缆上的电压电流情况是什么样的？ 答案是，信号沿着导线走，同时也会有电流，到达终端后由于短路，会被“反射”回去，返回途 中，反射电压极性相反，一边返回一边和入射电压相抵消为 0，反射电流极性不变，返回到源端 时，导线上电压彻底消失，源端电流达到最大值（再之后我们先不做考虑）。如下图： 参考文献： [1] creativecommons.org, Characteristic Impedance 征婚，找创业伙伴，技术探讨，心情分享，生活交流，尽在：高校交流圈 www.gxjlq.com 2 

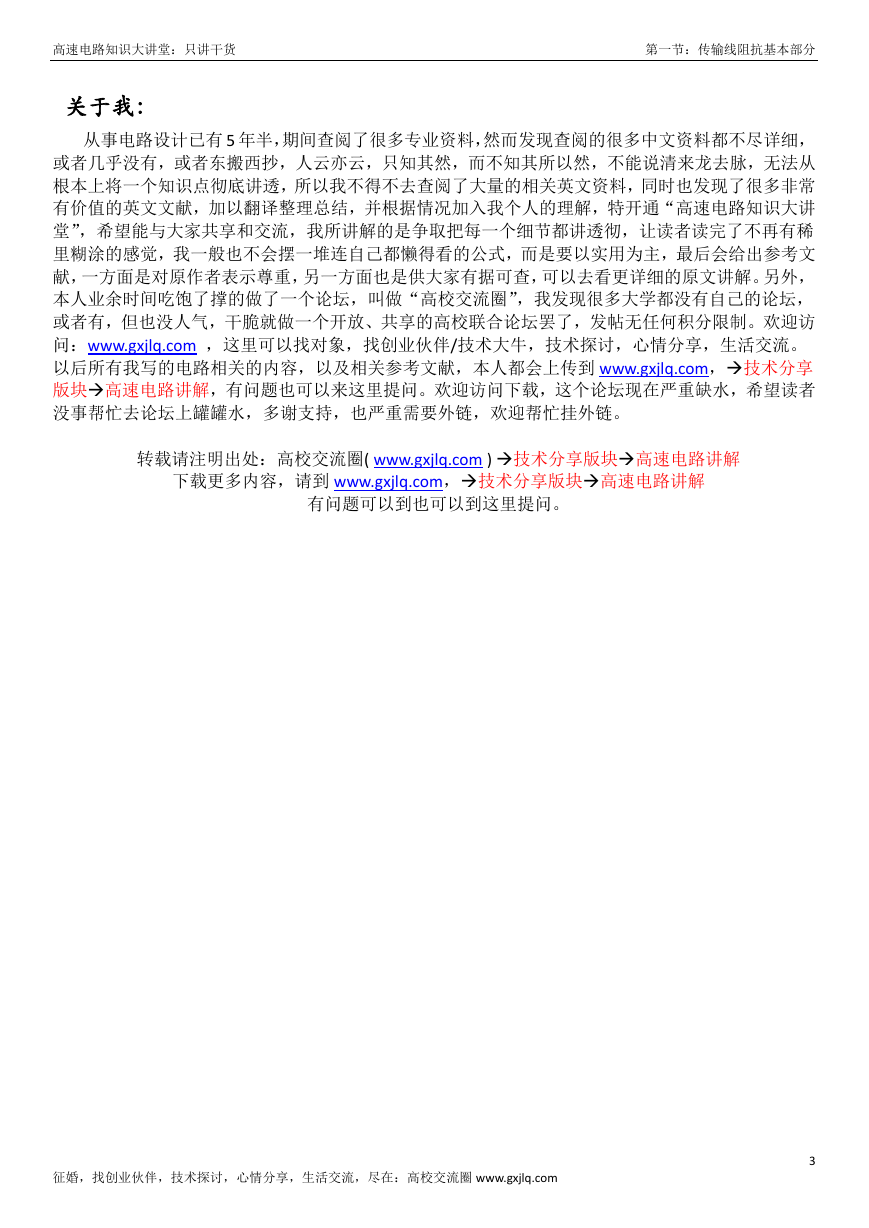

高速电路知识大讲堂：只讲干货 第一节：传输线阻抗基本部分 关于我： 从事电路设计已有 5 年半，期间查阅了很多专业资料，然而发现查阅的很多中文资料都不尽详细， 或者几乎没有，或者东搬西抄，人云亦云，只知其然，而不知其所以然，不能说清来龙去脉，无法从 根本上将一个知识点彻底讲透，所以我不得不去查阅了大量的相关英文资料，同时也发现了很多非常 有价值的英文文献，加以翻译整理总结，并根据情况加入我个人的理解，特开通“高速电路知识大讲 堂”，希望能与大家共享和交流，我所讲解的是争取把每一个细节都讲透彻，让读者读完了不再有稀 里糊涂的感觉，我一般也不会摆一堆连自己都懒得看的公式，而是要以实用为主，最后会给出参考文 献，一方面是对原作者表示尊重，另一方面也是供大家有据可查，可以去看更详细的原文讲解。另外， 本人业余时间吃饱了撑的做了一个论坛，叫做“高校交流圈”，我发现很多大学都没有自己的论坛， 或者有，但也没人气，干脆就做一个开放、共享的高校联合论坛罢了，发帖无任何积分限制。欢迎访 问：www.gxjlq.com ，这里可以找对象，找创业伙伴/技术大牛，技术探讨，心情分享，生活交流。 以后所有我写的电路相关的内容，以及相关参考文献，本人都会上传到 www.gxjlq.com，技术分享 版块高速电路讲解，有问题也可以来这里提问。欢迎访问下载，这个论坛现在严重缺水，希望读者 没事帮忙去论坛上罐罐水，多谢支持，也严重需要外链，欢迎帮忙挂外链。 转载请注明出处：高校交流圈( www.gxjlq.com ) 技术分享版块高速电路讲解 下载更多内容，请到 www.gxjlq.com，技术分享版块高速电路讲解 有问题可以到也可以到这里提问。 征婚，找创业伙伴，技术探讨，心情分享，生活交流，尽在：高校交流圈 www.gxjlq.com 3
