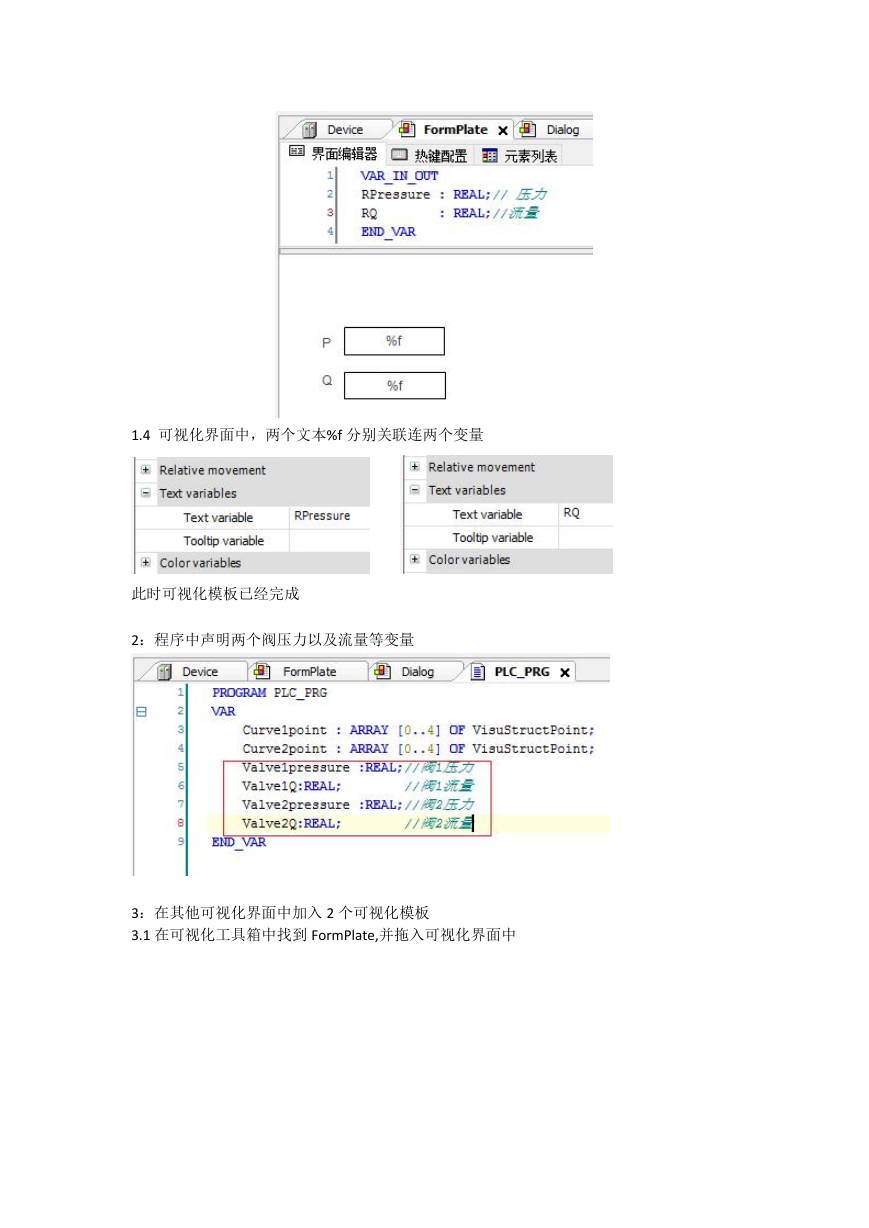

    CODESYS 之可视化模板 在流程控制或过程控制中，经常需要对一些阀进行控制或显示，对于相同性质的阀可以单独 在可视化界面中一一对其编辑，但这种方法繁琐。如果设计一个模板，那么对同一类阀状态 进行显示的时候 ，只需要调用设计好的可视化模板，并关联相应的的变量就可以完成。 那么，如何制作可视化模板呢？ 1：制作一个比例阀可视化模板 1.1 添加可视化界面，命名为 FormPlate，属性做如下设置 1.2 可视化界面中添加 Table 及矩形框，并在 Text 文本处做如下设置 1.3 声明压力及流量两个变量

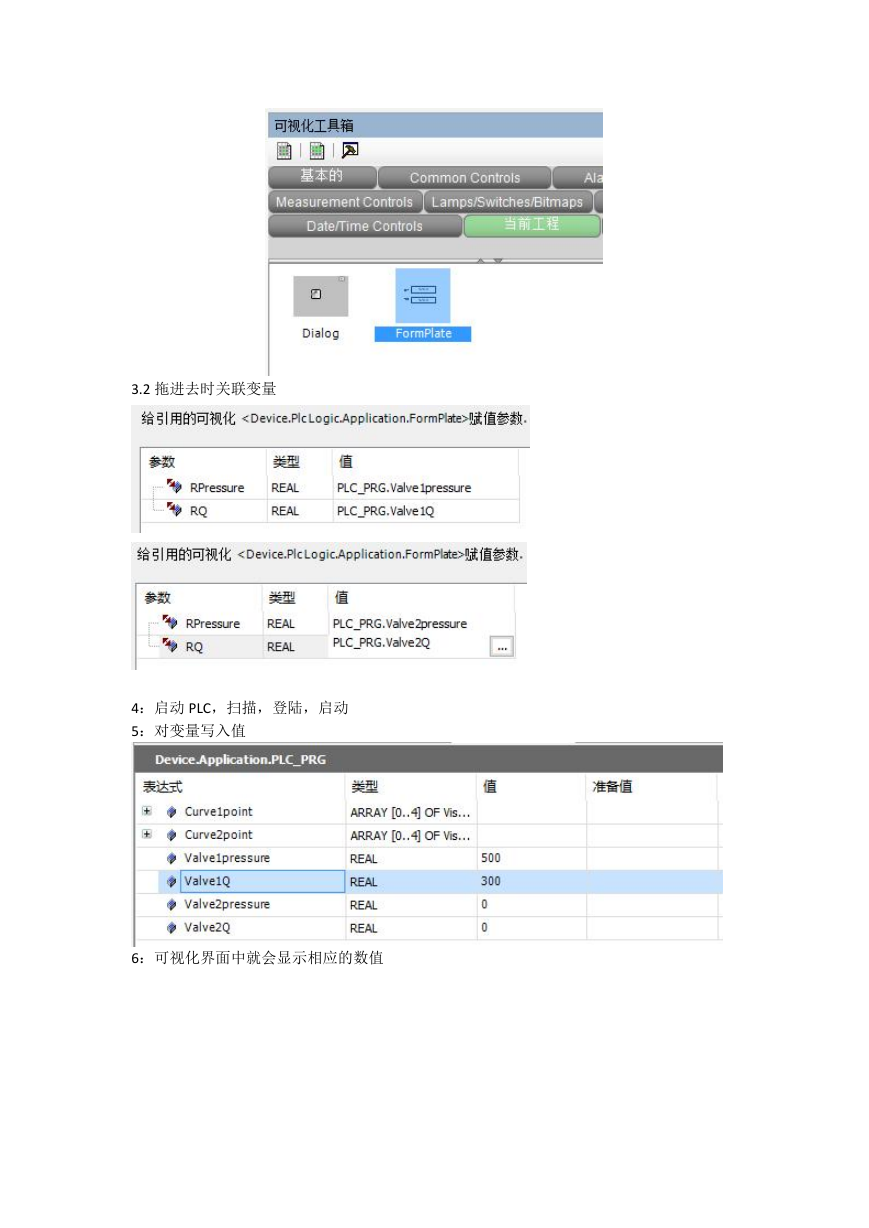

    1.4 可视化界面中，两个文本%f 分别关联连两个变量 此时可视化模板已经完成 2：程序中声明两个阀压力以及流量等变量 3：在其他可视化界面中加入 2 个可视化模板 3.1 在可视化工具箱中找到 FormPlate,并拖入可视化界面中

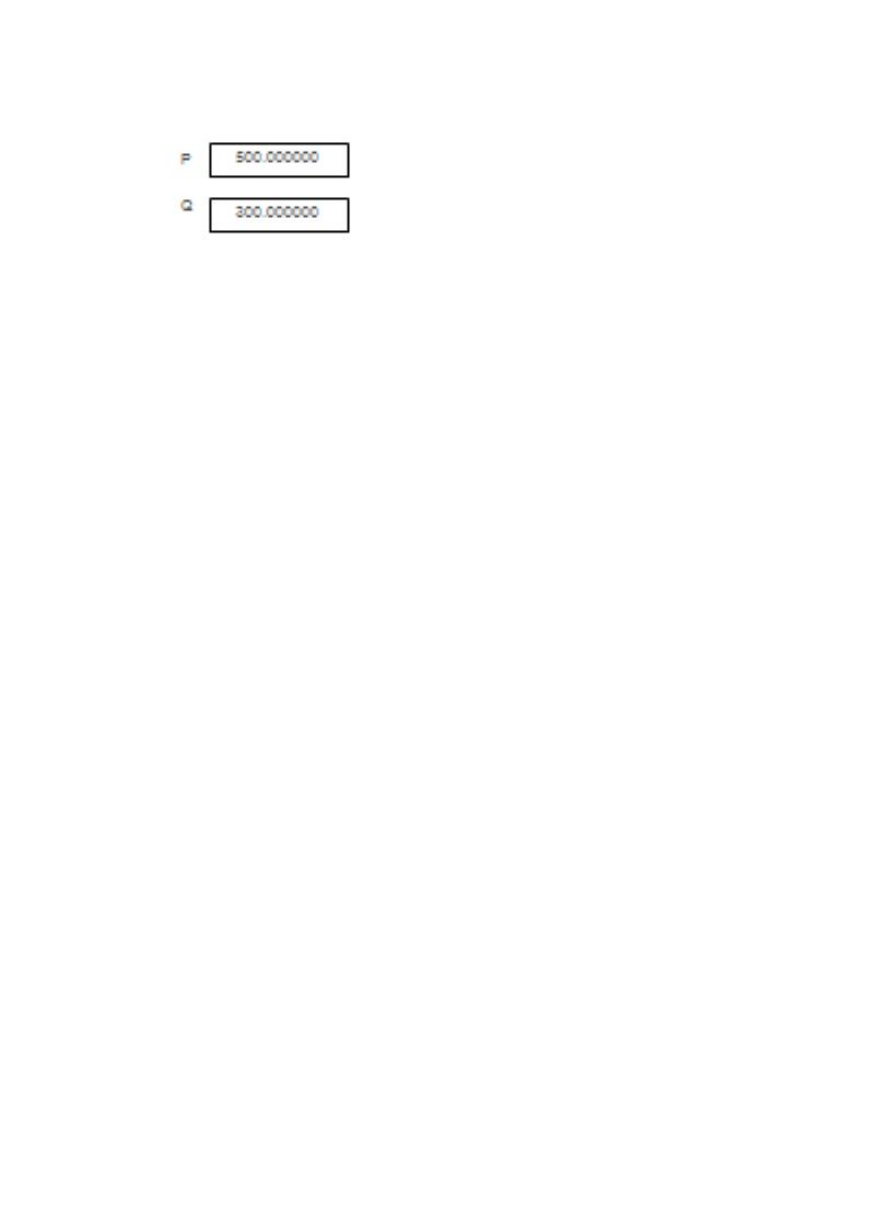

    3.2 拖进去时关联变量 4：启动 PLC，扫描，登陆，启动 5：对变量写入值 6：可视化界面中就会显示相应的数值
