    目 录
    （1）高速接入互联网的需求
    （2）网络高性能需求
    （3）可靠性、稳定性需求
    （4）网络安全需求
    （5）网络监控、管理需求
    （6）QoS（服务质量管理）需求
    （7）组播应用需求
    （8）内网安全、资产管理和统一威胁管理(UTM)需求
    （9）网络诊断和故障定位
    （10）规范内部软件使用
    《计算机网络工程》 课程设计(论文) 题 目: 行政园区办公大楼智能化布线系统 学生姓名 刘秋月 仲慧慧 专 学 班 业_ 网络工程 号_0543041478 0543041466 级_ 05304022 指导教师 傅静涛 成 绩_ 计算机学院 2008 年 3 月
    四川大学计算机学院网络工程课程设计(论文) 宋体小四号加粗 目 录 黑体三号（居中） 1 建设背景及需求分析………………………………………………………………….1 1.1 建设背景…………………………………………………………………………1 宋体小四号 1.2 关键技术…………………………………………………………………………1 1.3 现状调查…………………………………………………………………………1 1.4 网络需求分析……………………………………………………………………. 2 具体项目实施 …………………………………………………………………………8 2.1 项目设计目标……………………………………………………………………8 2.2 项目实施特点……………………………………………………………………8 2.3 项目特点…………………………………………………………………………8 3 总体设计………………………………………………………………………………14 3.1 总况……………………………………………………………………………14 3.2 系统方案设计…………………………………………………………………14 3.3 光缆线路工程设计……………………………………………………………14 3.4 综合布线系统结构……………………………………………………………14 3.5 综合布线解决方案说明………………………………………………………14 4 质量保障与售后服务…………………………………………………………………16 4.1 质量保证……………………………………………………………………… 4.2 工程维护及服务……………………………………………………………… 4.3 人员培训……………………………………………………………………… 5 网络结构及设备选型…………………………………………………………………17 6 实施策略与工程周期…………………………………………………………………17 7 投资预算与设备清单…………………………………………………………………40 附录………………………………………………………………………………………42 参考文献…………………………………………………………………………………44 致谢………………………………………………………………………………………48
    四川大学计算机学院网络工程课程设计(论文) 宋体小五号（居中）距边界 1.7 厘米 政府办公大楼智能化布线系统 （首空 1 行） 刘秋月 仲慧慧 四川大学计算机学院，网工 2 班 1 行政园区办公大楼建设背景及需求分析 1.1 建设背景(黑体小四号, 左对齐) 我国加快了政府部门的信息化进程，为了提高政府系统的整体工作效率，建设一 个安全可靠的计算机网络综合管理信息系统，提供一个快速、高效、网络化的工作环 境势在必行。 综合布线系统是智能化大楼的最基本的基础设施，被世人称为智能化大楼的神经 系统。以往，在为一栋建筑物或一组建筑群内部的语音、数据、视频图像等系统设计 布线时，人们通常要根据所使用的通信电子设备的不同，采用不同生产厂家的各个不 同型号的线缆、配线插座以及各种系列的出线盒。由于它们之间互不相容，当用户需 要重新搬迁或布置设备时，就必须重新敷设线缆，装配不同型号的插座、接头。同时， 中断各种终端设备的运行，耗费了大量的金钱和时间。为了改变这种现状，人们提出 了结构化综合布线系统。 综合布线是建筑物或建筑群内的传输网络，它既能使话音和数据通信设备，交换 设备和其它信息管理系统彼此相连，也能使这些设备与外部通信网络相连。是信息社 会各类通信和交换的网络基础设施系统，成为现代化建筑必有的的基础设施之一。 1.2 关键技术 总的来说，信息技术---信息系统工程的支撑技术。信息技术是指语音、数据、 图像等各种信息的产生、发射、接收、收集、检索、检测、分配、处理、传输及 其应用的技术。信息技术是信息科学的组成部分，而信息科学的研究内容包括： 信息的概念和本质（哲学信息论）、信息度量和变换（基本信息论）、信息的提取 方法（识别信息论）、信息的传递方法（通信理论）、信息的处理机制（智能理论）、 信息的再生理论（决策理论）、信息的调节原则（控制理论）、信息的组织理论（系

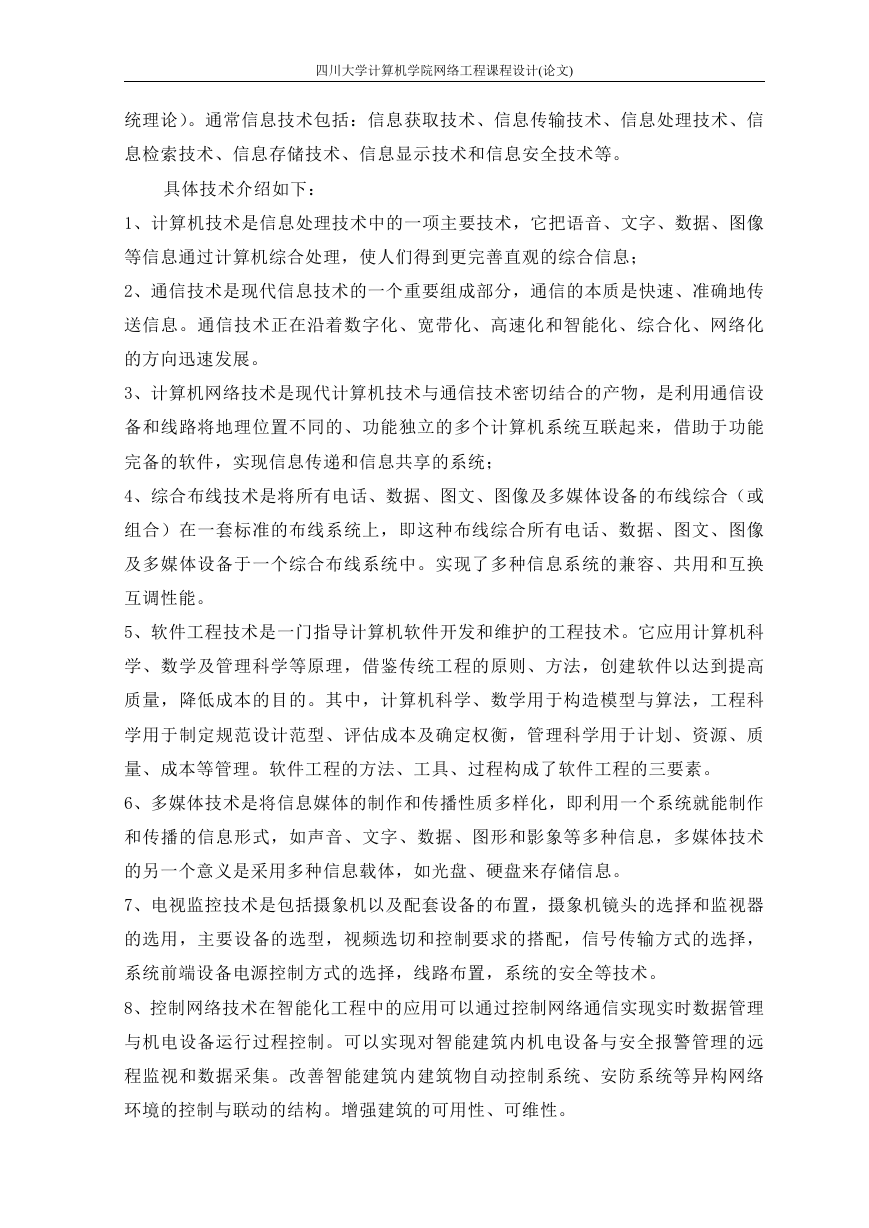

    四川大学计算机学院网络工程课程设计(论文) 统理论）。通常信息技术包括：信息获取技术、信息传输技术、信息处理技术、信 息检索技术、信息存储技术、信息显示技术和信息安全技术等。 具体技术介绍如下： 1、计算机技术是信息处理技术中的一项主要技术，它把语音、文字、数据、图像 等信息通过计算机综合处理，使人们得到更完善直观的综合信息； 2、通信技术是现代信息技术的一个重要组成部分，通信的本质是快速、准确地传 送信息。通信技术正在沿着数字化、宽带化、高速化和智能化、综合化、网络化 的方向迅速发展。 3、计算机网络技术是现代计算机技术与通信技术密切结合的产物，是利用通信设 备和线路将地理位置不同的、功能独立的多个计算机系统互联起来，借助于功能 完备的软件，实现信息传递和信息共享的系统； 4、综合布线技术是将所有电话、数据、图文、图像及多媒体设备的布线综合（或 组合）在一套标准的布线系统上，即这种布线综合所有电话、数据、图文、图像 及多媒体设备于一个综合布线系统中。实现了多种信息系统的兼容、共用和互换 互调性能。 5、软件工程技术是一门指导计算机软件开发和维护的工程技术。它应用计算机科 学、数学及管理科学等原理，借鉴传统工程的原则、方法，创建软件以达到提高 质量，降低成本的目的。其中，计算机科学、数学用于构造模型与算法，工程科 学用于制定规范设计范型、评估成本及确定权衡，管理科学用于计划、资源、质 量、成本等管理。软件工程的方法、工具、过程构成了软件工程的三要素。 6、多媒体技术是将信息媒体的制作和传播性质多样化，即利用一个系统就能制作 和传播的信息形式，如声音、文字、数据、图形和影象等多种信息，多媒体技术 的另一个意义是采用多种信息载体，如光盘、硬盘来存储信息。 7、电视监控技术是包括摄象机以及配套设备的布置，摄象机镜头的选择和监视器 的选用，主要设备的选型，视频选切和控制要求的搭配，信号传输方式的选择， 系统前端设备电源控制方式的选择，线路布置，系统的安全等技术。 8、控制网络技术在智能化工程中的应用可以通过控制网络通信实现实时数据管理 与机电设备运行过程控制。可以实现对智能建筑内机电设备与安全报警管理的远 程监视和数据采集。改善智能建筑内建筑物自动控制系统、安防系统等异构网络 环境的控制与联动的结构。增强建筑的可用性、可维性。
    四川大学计算机学院网络工程课程设计(论文) 9、视频点播实现技术是一种受用户控制的视频分配业务，它使每一个用户可以交 互地访问远端服务器所存储的节目源。 10、计算机接地技术：智能系统工程中各专业系统的接地重点是系统工作接地、机 房的防静电接地、电磁屏蔽接地。 11、信息安全技术能够防止信息受到广泛的威胁，以确保业务连续性，使业务损 害减至最小，使投资回报和业务机会最大。信息安全在此表征为保持下列特征： （1）保密性：确保该信息仅对已授权访问的人们才可访问； （2）完整性：保护信息及处理方法的准确性和完备性； （3）可用性：当要求时，确保已授权用户访问信息和相关资产。 1.3 现状调查 市政府办公楼结构为主楼 8 层（含底层地下室 2 层），楼长为 113 米，楼宽为 72 米。层高 4 米，信息点分布从底层开始直至顶楼。楼内采用二~三层交换方式，星形 物理拓扑结构。 建设必须以用户的应用需求作为基础。随着网络技术的飞速发展和应用水平的逐步提 高，用户的网络需求也不断的增加，应用特点也在不断变化，网络应用特点，主要表 现为： （1）网络规模较小，用户数量相对较小，办公楼区域集中，相对简单，因此， 从应用适用角度出发，采用相对简单的 2 层结构来代替标准三层结构，及：核心 层、接入层。 (2)随着单位规模扩大、人员增加或对网络使用的需求增加，用户数比现在预 计会有增加，因此，必须考虑网络的可扩展性，要求接入层交换机应支持堆叠或 一定数量的扩展端口。 (3)网络应用复杂，涉及到大量的图形数据、多媒体数据，流量大，同时，使 用外网的用户可能会使用网络进行 FTP、P2P 文件传输、在线音乐、在线影视、 视频点播等流量巨大的网络应用，必须考虑针对不同业务数据流的带宽保障、 QoS 服务和进行有效的控制(ACL)。 (4)前网络攻击软件泛滥，来源方便，并对技术要求低，成就好攻击的“危险群 体”；同时网络病毒泛滥、新病种不断呈现，危害性更强；对公众信息网使用时， 带来的安全威胁，存在极大的可能被使用人员在不自觉中带入政务内网。
    四川大学计算机学院网络工程课程设计(论文) (5)对管理要求非常高：由于缺乏专门部门和专业人员、技术手段对网络进行 管理，以下的管理均难以实现： 对人员身份的审计，难以做到哪些人可上、什么时段可上等的管理； 对人员行为的审计，难以做到对上网人员可以访问什么资源、可以使 用什么应用的管理； 对来自内、外安全威胁的控制和管理，难以管理人员自行安装和使用有威 胁的软件、访问有威胁的网站等； 对网络资产，包括：设备、机器的管理和控制。 以上内容缺乏管理和控制，势必为网络环境的优化、资源的有效合理利用带来很 大的麻烦，并由于 Internet 的使用，为管理人员带来极大的管理风险，必须对上网 人员身份、行为等进行严格的审计，做到有据有查，实现“事前防范、事后定位”。 1.4 网络需求分析 （1） 高速接入互联网的需求 这是本次网络建设的基本需求，将办公楼内需要接入 Internet 的电脑通过高速、 可靠、稳定、安全的设备，接入到互联网。 同时，建设外网（WWW）服务器，建设好市委自己的政务外网平台，实现公众 信息查询、政务公开及网上事务处理。 （2） 网络高性能需求 网络设备的交换容量足够用，保证每端口能够线速转发，同时预留一定的扩展余 地，以备扩展。 应用复杂化和多元化，需求网络高带宽，造就核心层能支持万兆扩展、骨干层能 够支持 1000M，桌面至少为 100M 的网络平台。 （3） 可靠性、稳定性需求 核心层是该网络建设的中心，如何保障网络的高效率、高可靠、高稳定运行是网 络建设的前提。 核心层设备应考虑模块化设备，可采用备份，包括设备、链路、路由等备份。 可提供管理模块冗余和电源模块冗余，保障网络的高可用性。 （4） 网络安全需求 杜绝非法的组播源播放非法的组播信息；
    四川大学计算机学院网络工程课程设计(论文) 如何有效控制和预防病毒的传播和网络的攻击； 由于各种病毒在被公布前很难防范，网络技术需要能适时的调整安全策略，并在 最短的时间内部署到全网，把病毒拒绝在网络之外。 （5） 网络监控、管理需求 安全策略批量下发，及时调整安全策略，批量对交换机群管理，提高网络安全管 理。 接入时段控制，严格控制用户上网时间，防止工作时间将网络用于其它用途。 （6） QoS（服务质量管理）需求 由于外网的特殊性，其通信的类型几乎涵盖了 Internet 所有的应用通信类型，包 括 Email、FTP、网页浏览、数据库查询、视频广播、视频点播、VoIP 以及视频会议 等等应用类型。其通信方式和对传输网络的要求各不相同，为了合理利用网络资源， 需要为多媒体应用、视频会议等对网络服务质量要求高的应用提供优先级，才能为所 有这些应用提供网络传输保证，保障各种不同服务的流畅应用。实现端到端的 QOS 服务。 （7） 组播应用需求 IP 组播技术作为一种节省带宽的网络技术，最适合在流媒体应用中使用。流媒 体技术在政务网中的的应用前景广阔，可用于 IPTV、视频点播、远程教育、在线教 育、电视转播、远程监控、视频会议等应用。需要对网络设备的要求： 1.组播协议，核心和汇聚的三层交换机支持 PIM/IGMP 等协议，接入的二层 交换机支持 IGMP Snooping 协议。 2.多媒体双向组播，实现时时的交互式视频应用。 3.多媒体非法组播源控制 4.端到端 QOS 保障，要求全网提供服务保证。 （8） 内网安全、资产管理和统一威胁管理(UTM)需求 在本网络中，网络设备本身数量不大，管理难度不大，但入网的用户数量相对较 多，并会不断增加，连入 Internet 的设备会越来越多。同时，使用者的操作水平和应 用能力参差不齐，其使用目的、上网行为也是单纯使用制度难以规范的，因此，必须 考虑采用先进的技术手段进行有效的管理和控制，并实现以下功能： 对单位用户网络使用逻辑层次的定义、管理和维护： 能管理到哪些部门、哪些人员能上网；
    四川大学计算机学院网络工程课程设计(论文) 对上网审计策略的定义、管理和维护： 能管理每个用户上网的时段、目标主机、服务端口等； 管理用户什么时候能上网、上什么网； 能定义、管理和维护本地审计策略： 主要对合法正常人员使用的 PC 机设备的硬件资源和软件资源的审核，并配 置对硬件资源变更的告警提示，防止用户非法、私自变动设备配置； 能定义、管理和维护网络审计策略： 对 P2P 软件、聊天软件、目标网址地址、服务端口、HTTP、邮件等进行综 合审计和管理，有效控制网络的使用，在通过网络管理系统加强内部管理的同 时，充分、合理地利用好有限的带宽资源，并能有效降低网络管理人员的工作 量和管理风险。 能配置和实时监控管理 Internet 使用人员： 对每个使用人员的基本信息、机器信息、网络使用情况、实时流量和网络 连接的跟踪和管理。 对操作人员的工作行为进行管理： 包括：硬盘信息、内存信息、网卡信息、窗口进程等进行综合管理。 对使用网络的资产信息进行管理 在资产发生变更时，会给管理界面发送告警。网管如果需要确认资产变更 信息，可以使用这里的资产同步功能，对数据库中的资产信息进行同步。 能查看使用人员(授权情况下)的当前窗口、桌面信息 （9） 网络诊断和故障定位 在此网中，可能发生以下故障： 1.IP 地址冲突； 2.病毒耗尽网络资源； 3.使用人员非正常使用占用过量带宽； 因此，必须具备网络诊断和故障定位等管理功能：能充分做到“事前防范、事 后定位”。应实现以下功能： 总体流量控制； MAC 地址冲突检测； 历史流量分析；
